2021高考物理大一轮复习领航检测：第八章　恒定电流-第2节 Word版含解析

这是一份2021高考物理大一轮复习领航检测：第八章　恒定电流-第2节 Word版含解析，共7页。

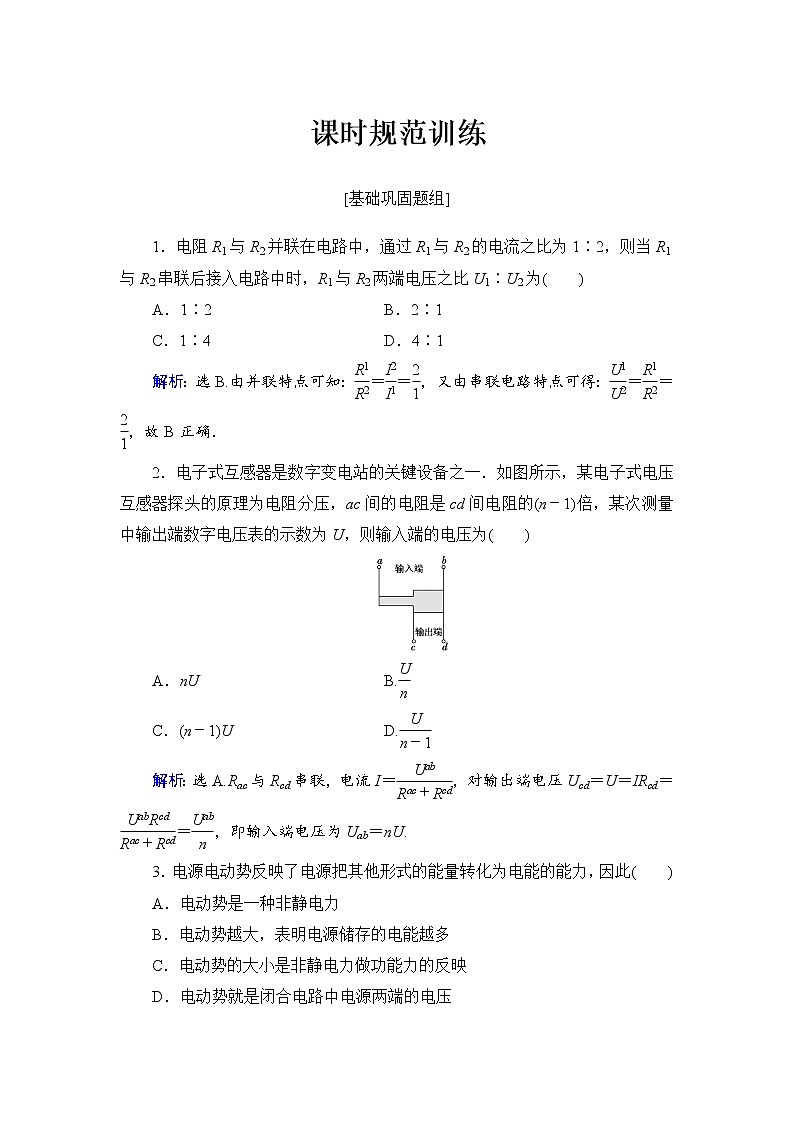

1．电阻R1与R2并联在电路中，通过R1与R2的电流之比为1∶2，则当R1与R2串联后接入电路中时，R1与R2两端电压之比U1∶U2为( )
A．1∶2 B．2∶1
C．1∶4 D．4∶1
解析：选B.由并联特点可知：eq \f(R1,R2)＝eq \f(I2,I1)＝eq \f(2,1)，又由串联电路特点可得：eq \f(U1,U2)＝eq \f(R1,R2)＝eq \f(2,1)，故B正确．
2．电子式互感器是数字变电站的关键设备之一．如图所示，某电子式电压互感器探头的原理为电阻分压，ac间的电阻是cd间电阻的(n－1)倍，某次测量中输出端数字电压表的示数为U，则输入端的电压为( )
A．nU B.eq \f(U,n)
C．(n－1)U D.eq \f(U,n－1)
解析：选A.Rac与Rcd串联，电流I＝eq \f(Uab,Rac＋Rcd)，对输出端电压Ucd＝U＝IRcd＝eq \f(UabRcd,Rac＋Rcd)＝eq \f(Uab,n)，即输入端电压为Uab＝nU.
3．电源电动势反映了电源把其他形式的能量转化为电能的能力，因此( )
A．电动势是一种非静电力
B．电动势越大，表明电源储存的电能越多
C．电动势的大小是非静电力做功能力的反映
D．电动势就是闭合电路中电源两端的电压

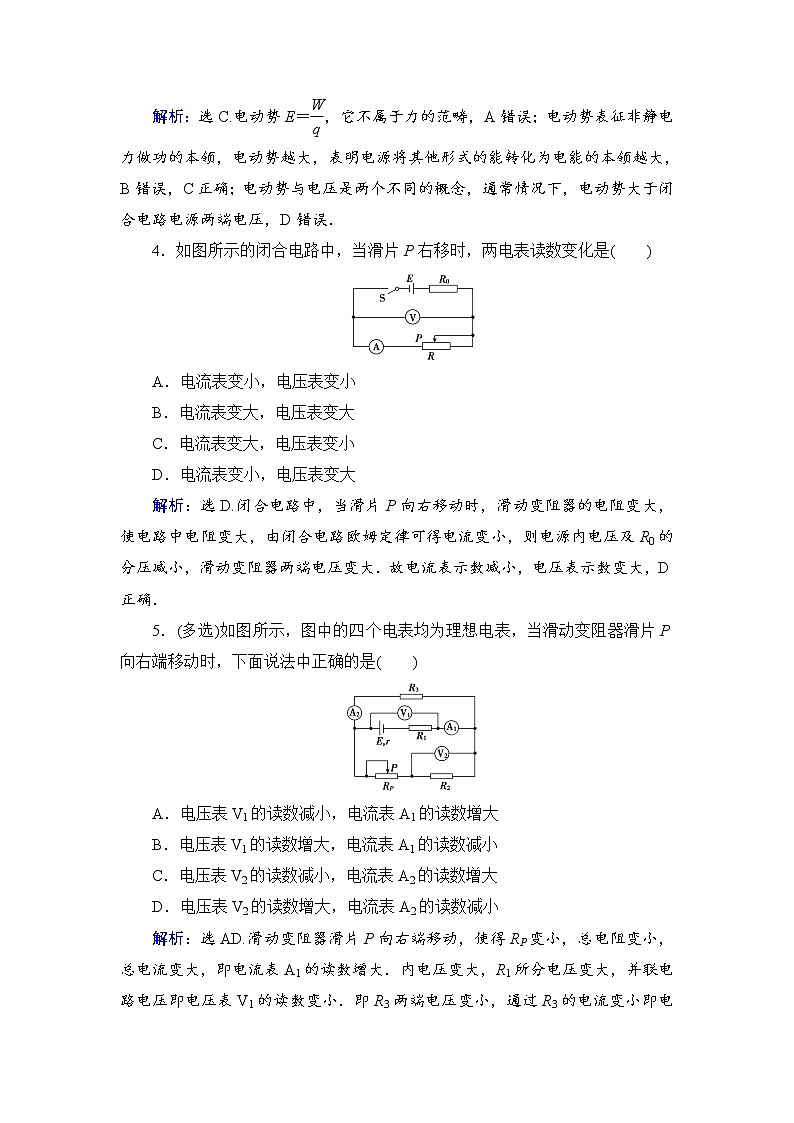

解析：选C.电动势E＝eq \f(W,q)，它不属于力的范畴，A错误；电动势表征非静电力做功的本领，电动势越大，表明电源将其他形式的能转化为电能的本领越大，B错误，C正确；电动势与电压是两个不同的概念，通常情况下，电动势大于闭合电路电源两端电压，D错误．
4．如图所示的闭合电路中，当滑片P右移时，两电表读数变化是( )
A．电流表变小，电压表变小
B．电流表变大，电压表变大
C．电流表变大，电压表变小
D．电流表变小，电压表变大
解析：选D.闭合电路中，当滑片P向右移动时，滑动变阻器的电阻变大，使电路中电阻变大，由闭合电路欧姆定律可得电流变小，则电源内电压及R0的分压减小，滑动变阻器两端电压变大．故电流表示数减小，电压表示数变大，D正确．
5．(多选)如图所示，图中的四个电表均为理想电表，当滑动变阻器滑片P向右端移动时，下面说法中正确的是( )
A．电压表V1的读数减小，电流表A1的读数增大
B．电压表V1的读数增大，电流表A1的读数减小
C．电压表V2的读数减小，电流表A2的读数增大
D．电压表V2的读数增大，电流表A2的读数减小
解析：选AD.滑动变阻器滑片P向右端移动，使得RP变小，总电阻变小，总电流变大，即电流表A1的读数增大．内电压变大，R1所分电压变大，并联电路电压即电压表V1的读数变小．即R3两端电压变小，通过R3的电流变小即电流表A2的读数减小，由于总电流增大，所以经过另外一个支路即经过R2的电流变大，R2两端电压变大，即电压表V2的读数增大，对照选项A、D正确．

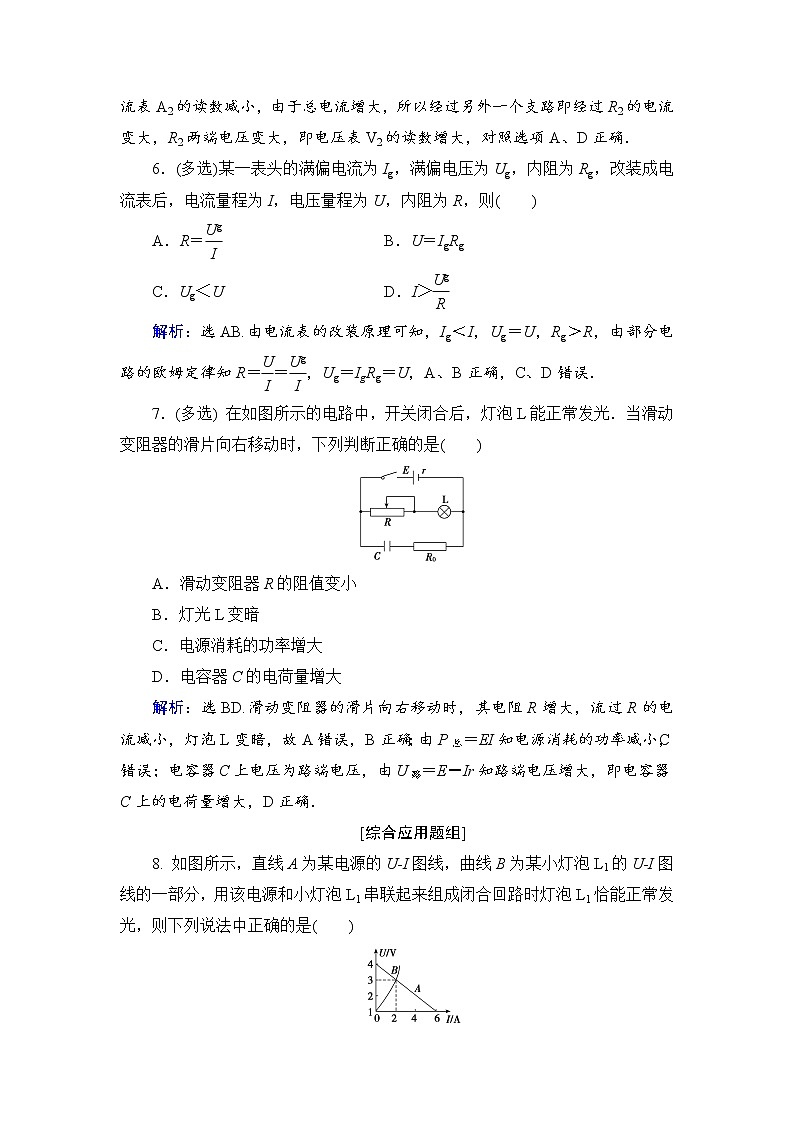

6．(多选)某一表头的满偏电流为Ig，满偏电压为Ug，内阻为Rg，改装成电流表后，电流量程为I，电压量程为U，内阻为R，则( )
A．R＝eq \f(Ug,I) B．U＝IgRg
C．Ug＜U D．I＞eq \f(Ug,R)
解析：选AB.由电流表的改装原理可知，Ig＜I，Ug＝U，Rg＞R，由部分电路的欧姆定律知R＝eq \f(U,I)＝eq \f(Ug,I)，Ug＝IgRg＝U，A、B正确，C、D错误．
7．(多选) 在如图所示的电路中，开关闭合后，灯泡L能正常发光．当滑动变阻器的滑片向右移动时，下列判断正确的是( )
A．滑动变阻器R的阻值变小
B．灯光L变暗
C．电源消耗的功率增大
D．电容器C的电荷量增大
解析：选BD.滑动变阻器的滑片向右移动时，其电阻R增大，流过R的电流减小，灯泡L变暗，故A错误，B正确；由P总＝EI知电源消耗的功率减小，C错误；电容器C上电压为路端电压，由U路＝E－Ir知路端电压增大，即电容器C上的电荷量增大，D正确．
[综合应用题组]
8. 如图所示，直线A为某电源的U­I图线，曲线B为某小灯泡L1的U­I图线的一部分，用该电源和小灯泡L1串联起来组成闭合回路时灯泡L1恰能正常发光，则下列说法中正确的是( )
A．此电源的内电阻为eq \f(2,3) Ω
B．灯泡L1的额定电压为3 V，额定功率为6 W
C．把灯泡L1换成阻值恒为1 Ω的纯电阻，电源的输出功率将变小
D．由于小灯泡L1的U­I图线是一条曲线，所以灯泡发光过程中欧姆定律不适用
解析：选B.由图象知，电源的内阻为r＝eq \f(ΔU,ΔI)＝eq \f(4－1,6) Ω＝0.5 Ω，A错误；因为灯L1正常发光，故灯L1的额定电压为3 V，额定功率为P＝UI＝3×2 W＝6 W，B正确；正常工作时，灯L1的电阻为R1＝eq \f(U,I)＝1.5 Ω，换成R2＝1 Ω的纯电阻后，该电阻更接近电源内阻r，故电源的输出功率将变大，C错误；虽然灯泡L1的U­I图线是一条曲线，但由于小灯泡为纯电阻，所以欧姆定律仍适用，D错误．
9. (多选)如图所示电路中，电源内阻不能忽略，两个电压表均为理想电表．当滑动变阻器R2的滑动触头P移动时，关于两个电压表V1与V2的示数，下列判断正确的是( )
A．P向a移动，V1示数增大、V2的示数减小
B．P向b移动，V1示数增大、V2的示数减小
C．P向a移动，V1示数改变量的绝对值小于V2示数改变量的绝对值
D．P向b移动，V1示数改变量的绝对值大于V2示数改变量的绝对值
解析：选AC.P向a移动，R2连入电路的电阻减小，根据“并同串反”可知V2示数减小，V1示数增大，U内增大，A正确；同理，B错误；由E＝U内＋U外＝U内＋UV1＋UV2，电源电动势不变可得：U内示数改变量绝对值与V1示数改变量绝对值之和等于V2示数改变量绝对值，C正确；同理，D错误．
10．某同学做电学实验(电源内阻r不能忽略)，通过改变滑动变阻器电阻大小，观察到电压表和电流表的读数同时变大，则他所连接的电路可能是下图中的( )
解析：选C.观察到电压表和电流表的读数同时变大，其电路一定是电压表和电流表测量的是同一个固定电阻，他所连接的电路可能是C.
11. 如图为某控制电路，由电动势为E、内阻为r的电源与定值电阻R1、R2及电位器(滑动变阻器)R连接而成，L1、L2是两个指示灯．当电位器的触片由b端滑向a端时，下列说法正确的是( )
A．L1、L2都变亮 B．L1、L2都变暗
C．L1变亮，L2变暗 D．L1变暗，L2变亮
解析：选B.当滑片由b端向a端滑动时，R接入电阻增大，总电阻增大；由闭合电路的欧姆定律可知电路中总电流减小，则内电压减小，由U＝E－Ir可知路端电压增大，则R1两端的电压增大，所以通过R1的电流增大，而总电流减小，所以通过L1的电流变小，即L1变暗；L1两端电压减小，并联电压增大，所以R2两端的电压增大，所以通过R2电流增大，而通过L1的电流变小，所以通过L2电流变小，即L2变暗．故B正确．
12．(多选) 在如图所示的电路，电源的内阻为r，现闭合开关S，将滑片P向左移动一段距离后，下列结论正确的是( )
A．灯泡L变亮
B．电压表读数变小
C．电流表读数变小
D．电容器C上的电荷量增加
解析：选CD.滑片P向左移动电阻增大，电路中电流减小，电灯L变暗，故A错误，C正确；电压表读数为路端电压，由U路＝E－Ir知U路增大，故B错误；电容器两端的电压UC＝E－Ir－U灯可知UC增大，则C上电荷量增加，D正确．
13．(多选)如图所示电路中，电源内阻忽略不计．闭合开关，电压表示数为U，电流表示数为I；在滑动变阻器R1的滑片P由a端滑到b端的过程中( )
A．U先变大后变小
B．I先变小后变大
C．U与I比值先变大后变小
D．U变化量与I变化量比值等于R3
解析：选BC.因电源内阻不计，故路端电压不变，电压表示数不变；当滑片位于中点时，滑动变阻器接入电路的电阻有最大值，电流表所在电路的电流有最小值，所以B、C正确．
14．阻值相等的四个电阻、电容器C及电池E(内阻可忽略)连接成如图所示电路．开关S断开且电流稳定时，C所带的电荷量为Q1；闭合开关S，电流再次稳定后，C所带的电荷量为Q2.Q1与Q2的比值为( )
A.eq \f(2,5) B.eq \f(1,2)
C.eq \f(3,5) D.eq \f(2,3)
解析：选C.由已知条件及电容定义式C＝eq \f(Q,U)可得：Q1＝U1C，Q2＝U2C，则eq \f(Q1,Q2)＝eq \f(U1,U2).S断开时等效电路如图甲所示，U1＝eq \f(\f(RR＋R,R＋R＋R),R＋\f(RR＋R,R＋R＋R))·E×eq \f(1,2)＝eq \f(1,5)E；
S闭合时等效电路如图乙所示，U2＝eq \f(\f(R·R,R＋R),R＋\f(R·R,R＋R))·E＝eq \f(1,3)E，则eq \f(Q1,Q2)＝eq \f(U1,U2)＝eq \f(3,5)，故C正确．
