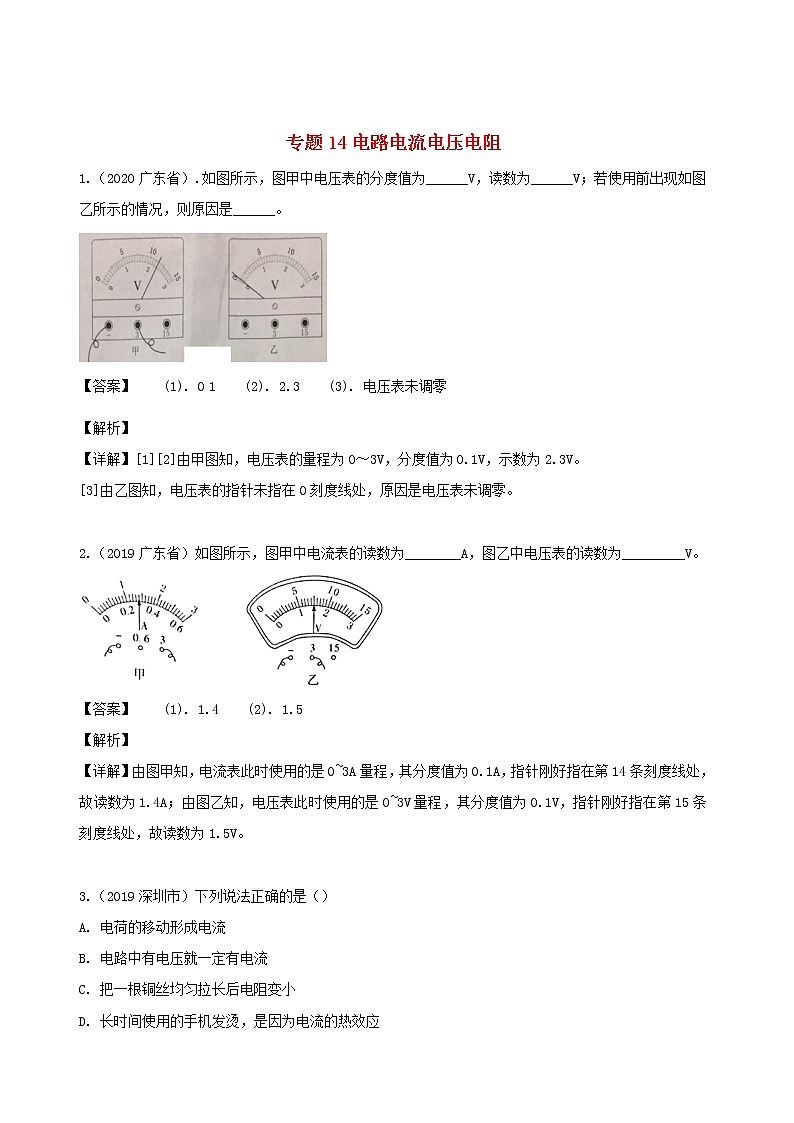

专题14电路电流电压电阻

1.（2020广东省）.如图所示，图甲中电压表的分度值为______V，读数为______V；若使用前出现如图乙所示的情况，则原因是______。

【答案】    (1). 01    (2). 2.3    (3). 电压表未调零

【解析】

【详解】[1][2]由甲图知，电压表的量程为0～3V，分度值为0.1V，示数为2.3V。

[3]由乙图知，电压表的指针未指在0刻度线处，原因是电压表未调零。

2.（2019广东省）如图所示，图甲中电流表的读数为________A，图乙中电压表的读数为_________V。

【答案】    (1). 1.4    (2). 1.5

【解析】

【详解】由图甲知，电流表此时使用的是0~3A量程，其分度值为0.1A，指针刚好指在第14条刻度线处，故读数为1.4A；由图乙知，电压表此时使用的是0~3V量程，其分度值为0.1V，指针刚好指在第15条刻度线处，故读数为1.5V。

3.（2019深圳市）下列说法正确的是（）

A. 电荷的移动形成电流

B. 电路中有电压就一定有电流

C. 把一根铜丝均匀拉长后电阻变小

D. 长时间使用的手机发烫，是因为电流的热效应

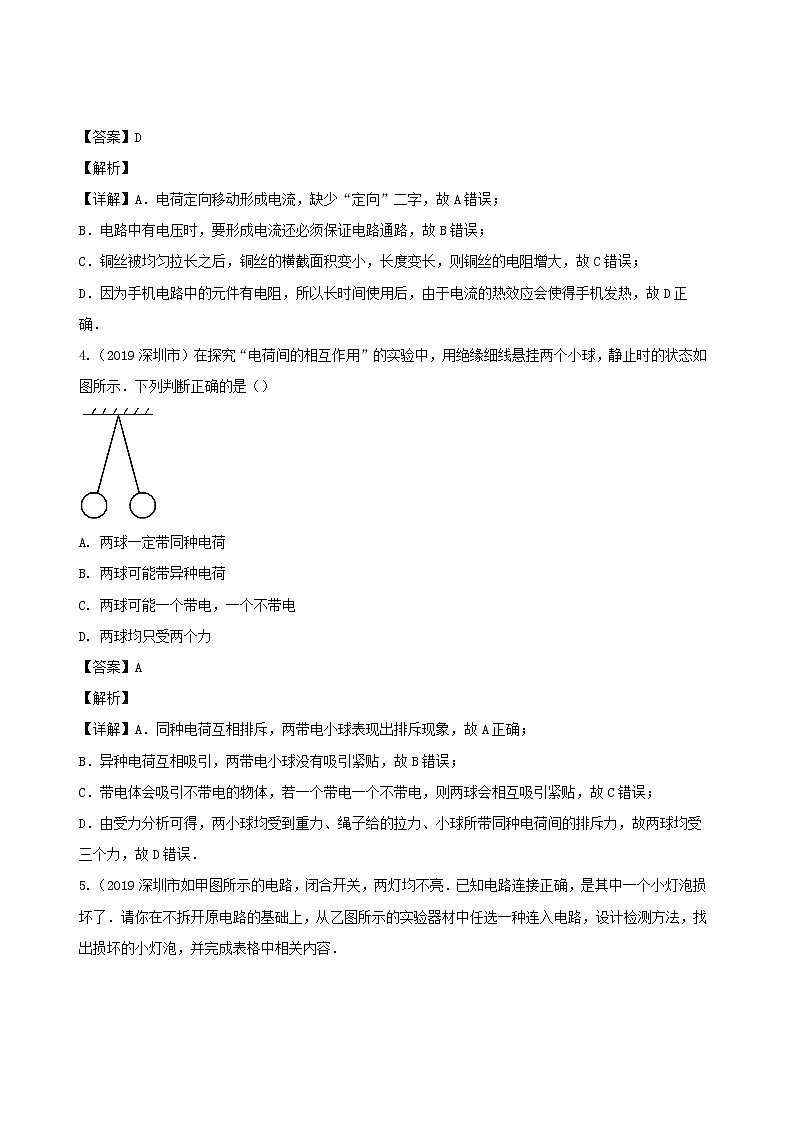

【答案】D

【解析】

【详解】A．电荷定向移动形成电流，缺少“定向”二字，故A错误；

B．电路中有电压时，要形成电流还必须保证电路通路，故B错误；

C．铜丝被均匀拉长之后，铜丝的横截面积变小，长度变长，则铜丝的电阻增大，故C错误；

D．因为手机电路中的元件有电阻，所以长时间使用后，由于电流的热效应会使得手机发热，故D正确．

4.（2019深圳市）在探究“电荷间的相互作用”的实验中，用绝缘细线悬挂两个小球，静止时的状态如图所示．下列判断正确的是（）

A. 两球一定带同种电荷

B. 两球可能带异种电荷

C. 两球可能一个带电，一个不带电

D. 两球均只受两个力

【答案】A

【解析】

【详解】A．同种电荷互相排斥，两带电小球表现出排斥现象，故A正确；

B．异种电荷互相吸引，两带电小球没有吸引紧贴，故B错误；

C．带电体会吸引不带电的物体，若一个带电一个不带电，则两球会相互吸引紧贴，故C错误；

D．由受力分析可得，两小球均受到重力、绳子给的拉力、小球所带同种电荷间的排斥力，故两球均受三个力，故D错误．

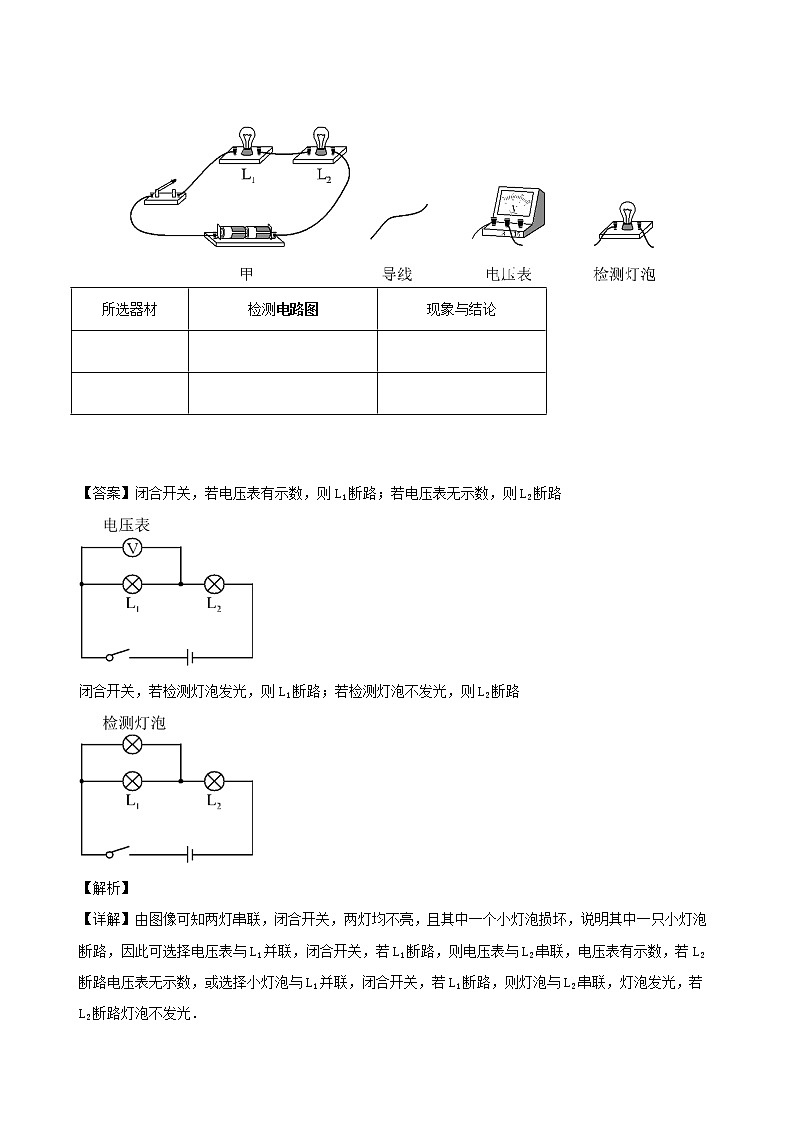

5.（2019深圳市如甲图所示的电路，闭合开关，两灯均不亮．已知电路连接正确，是其中一个小灯泡损坏了．请你在不拆开原电路的基础上，从乙图所示的实验器材中任选一种连入电路，设计检测方法，找出损坏的小灯泡，并完成表格中相关内容．

【答案】闭合开关，若电压表有示数，则L1断路；若电压表无示数，则L2断路

闭合开关，若检测灯泡发光，则L1断路；若检测灯泡不发光，则L2断路

【解析】

【详解】由图像可知两灯串联，闭合开关，两灯均不亮，且其中一个小灯泡损坏，说明其中一只小灯泡断路，因此可选择电压表与L1并联，闭合开关，若L1断路，则电压表与L2串联，电压表有示数，若L2断路电压表无示数，或选择小灯泡与L1并联，闭合开关，若L1断路，则灯泡与L2串联，灯泡发光，若L2断路灯泡不发光．

6.（2019广州市）小明连接了如图所示的电路，灯泡上标有“25V  0.3A”

(1)在方内画出实物图对应的电路图

（    ）

(2)闭合开关，看不到灯亮，电流表有示数．小明认为灯不亮的原因是灯丝断了，你认为他的说法是否正确?_____依据是____

(3)小芳想通过测量ab接线柱间、cd接线柱间电压找出看不到灯亮的原因.请在图中补充完整用电压表测ab接线柱间的电压时的实物图．

（    ）

测量时若出现下表中的情况，请根据数据判断可能导致看不到灯亮的原因．

情况二中，看不到灯亮，通电10s灯消耗的电能为_____J.

【答案】    (1).     (2). 不正确    (3). 电流表有示数说明电路是通路，如果灯丝断了则电流表不可能有示数    (4).     (5). cd段短路    (6). 小灯泡实际功率过小    (7). 0.56

【解析】

【详解】(1)根据实物图的连接，画出电路图如下：

；

(2)电流表有示数，说明电路是通路，所以小明的说法是不正确的，不亮的原因可能是电流太小了或者灯短路；

 (3)用电压表测ab接线柱间的电压时，应把电压表并联在ab之间，实物图如下：

；

情况一中，有电流，灯两端的电压为零，可能是灯（cd段）短路了；

情况二中，有电流，灯两端有电压，灯不亮，可能是灯的实际功率太小了，灯通电10s灯消耗的电能为：W=UIt=0.40V×0.14A×10s=0.56J．

7.（2018广东省）.在“探究电流跟电压关系”的实验中：

（1）如1图所示，甲为_____，乙为_____.（选填“电流表”或“电压表”）

（2）用笔画线代替导线将2图中电路连接完整，要求实验过程中滑动变阻器的滑片从右向左移动.（导线不能交叉）_____

（3）在实验操作过程中保持______不变，闭合开关时，调节滑动变阻器的滑片P做了三组实验数据，如3图表所示，请根据该图表中数据在4图中进行描点连线_____.

（4）对实验数据进行分析，归纳出结论是____________________________.

【答案】    (1). 电流表    (2). 电压表    (3).     (4). 电阻R    (5).     (6). 当电阻一定时，通过导体的电流与导体两端的电压成正比

【解析】

（1）电流表串联在电路中作用，电压表并联使用．

所以如1图所示，甲串联在电路中，应为电流表；

乙与定值电阻并联，为电压表；

（2）如图2，根据实验过程中滑动变阻器的滑片从右向左移动的要求，即滑片在右端时电阻最大，所以连接滑动变阻器的A接线柱到定值电阻的右端，根据电源由两节电池组成，电压不超过3V，故再连接电阻的右端到电压表的“3V”接线柱，如图：

（3）研究电流与电压的关系，要保证电阻不变，多次改变电阻两端的电压，所以在实验操作过程中保持电阻R不变；

根据该图表数据在4图中进行描点连线，得到电流与电压的关系图像如图：

（4）对实验数据及所绘图像进行分析，去除误差的因素，电流随电压的升高而增大，所得图像为一直线，是成正比的，故结论为：电阻一定时，通过导体的电流与导体两端的电压成正比．

8.（2018深圳市）下列关于电学知识说法正确的是（）

A. 验电器的工作原理是异种电荷相互排斥

B. 金属靠自由电子导电

C. 导体的电阻大小只跟导体的长度、横截面积有关

D. 电学中规定正电荷的运动方向为电流的方向

【答案】B

【解析】

分析：（1）用电器的原理：同种电荷相排斥；

（2）电荷的定向移动会形成电流；

（3）影响电阻大小的因素有：材料、长度、横截面积和温度．

（4）物理学中电流方向的规定；

解答：A、用电器的原理：同种电荷相排斥，故A错误；

B、金属靠自由电子定向移动形成电流导电，故B正确；

C、导体电阻大小由导体的材料、长度和横截面积决定，还跟温度有关，故C错误．

D、电学中规定正电荷定向移动的方向为电流的方向，故D错误．

故选B．

【点睛】本题考查了用电器的原理，电流的形成、影响电阻大小的因素，是一道基础题，应熟记相关的基础知识．易错点是正电荷定向移动的方向为电流的方向．

9.（2018深圳市）有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方使夜间开锁，它利用感应开关S1（有人摸门把手时，S1闭合；无人摸门把手，S1断开）以及光敏开关S2（天暗时S2闭合，天亮时S2断开）控制电路，达到目的．请根据上述描述，完成电路连接．

【答案】

【解析】

只有夜间且有人摸门把手时，锁孔旁的LED灯才亮，否则LED灯不亮，说明感应开关S1、光敏开关S2不能独立工作、即为串联，共同控制LED灯，据此进行解答．由题意可知，感应开关S1、光敏开关S2串联共同控制LED灯，如下图所示：

【点睛】本题考查了串并联电路的设计，根据题意得出两开关的连接方式是关键．

10.（2017深圳市）高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”．如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用．下列电路图能实现上述功能的是（）

A、B、

C、D、

【答案】A

【解析】

试题分析：由题知，两个洗手间都有人并锁住时，灯亮；如果两洗手间都没有人或者只有一个有人时，灯不亮；由电路图可知，两开关都闭合时灯泡发光，符合题意，故A正确；由电路图可知，两开关都闭合时灯不亮，且会发生电源短路，故BD不正确；由电路图可知，闭合任意一个开关，灯泡都发光，不符合题意，故C不正确；故应选A。

【考点定位】串、并联电路的设计

11.（2017广东省）如题5图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则

A．L2两端的电压为1.5V               B．L1两端的电压为1.5V

C．L1与L2的灯丝电阻之比为2：1      D．通过L1与L2的电流之比为1：2

【答案】B

【解析】

试题分析：由图可知：当开关S闭合时，灯泡L1、L2串联，电源电压为U=4.5V，电压表的示数为U1=1.5V，则L2两端电压U2=U－U1=4.5V－1.5V=3V选项A是错误的，选项B是正确的；通过的电流之比为1：1，选项D是错误的；L1与L2的灯丝电阻之比为U1：U2=1：2，选项C是错误的。故本题正确选项是B。

【考点定位】串联电路的特点。

12.（2017广州市）关于图8、9中各物理量的关系有以下的描述

（1）（2）（3）（4）

正确的是（）

A.（2）、（4）B.（1）、（2）C.（3）、（4）D.（1）、（3）

【答案】A

【解析】

试题分析：在图8串联电路中，；根据串联分压规律，U1=U2=2V；

在图9中，根据欧姆定律计算，；；

根据并联电压规律：U3=U4=2V ；

从而U1=U2=U3=U4（2）正确；I1=I2；I2≠I4（4）正确；故选A。

考点：欧姆定律计算，串联电流电压规律，并联电流，电压规律。

13.（2016广东省）（3）题16-4图所示，电流表的示数是A，电压表的示数是V。

【答案】（3）0.24；12.5


14.（2016广东揭阳）如图所示电路中，甲、乙两处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，则（）

A．甲接入电流表，乙接入电压表

B．甲、乙均接入电流表

C．甲、乙均接入电压表

D．甲接入电压表，乙接入电流表

【答案】A

【考点定位】仪表的判断

15.（2016广东河源）．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（　　）

A． B． C． D．

【答案】B
【解析】
试题分析：A、两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A不正确；B、只闭合开关S1时红灯亮，只闭合开关S2时绿灯亮，两灯独立工作，互不影响，故B正确；C、两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C不正确；D、当只闭合开关S2时，两灯泡都发光；只闭合S1时绿灯亮．故D不正确．故选B．

【考点定位】电路图及元件符号

16（2016广州市）.图3所示，电源两端电压恒定。闭合开关，灯泡L1比灯泡L2亮，则

A．L1的电阻比L2大

B．L1两端的电压比L2大

C．若L1灯丝烧断，L2两端电压不变

D．若L2灯丝烧断，通过L1的电流变大

【答案】C

考点：电路

17（2016广州市）图4所示，无风条件下卡通造型铝箔气球两次均向带电棒靠近但未接触，气球

A．不带电  B．带正电   C．带负电    D．带电情况无法判断

【答案】A

【解析】

试题分析：图中所示卡通造型铝箔气球两次均被带负电荷与正电荷的带电棒吸引，根据电荷间的相互作用及带电体的基本性质带电体能够吸引轻小物体可以判断出气球应该不带电荷。答案选A。

考点：带电体性质

18（2016广州市）拆开图16中玩具，发现电源、开关、发光二极管（简称“LED”）、电动机（符号）各一个及连接导线。闭合开关，电动机顺时针转动，LED亮，将电动机一端连线断开，闭合开关，LED亮。

（1）在方框内画出玩具的电路图

（2）把电动机断开的连接原处，将电源正、负极反接，闭合开关，电动机转动（选填“不”、“顺时针”、“逆时针”），LED（选填“亮”、“不亮”）

【答案】（1）如下图所示：（2）逆时针，不亮，

考点：电路；二极管

19.（2020·安徽省初三三模）如图所示，取两个相同的不带电的验电器 A 和 B，用毛皮摩擦过的橡胶棒与验电器 A 的金属球接触后，再用带有绝缘手柄的金属棒把 A 和 B 连接起来。下列说法正确的是（　　）

A．用金属棒把 A 和 B 连接起来后，验电器 B 带负电

B．用金属棒把 A 和 B 连接起来后，瞬间电流方向是从 A 到 B

C．与用毛皮摩擦过的橡胶棒接触后验电器 A 的金属球带正电

D．与用毛皮摩擦过的橡胶棒接触后验电器 A 的金属箔片带正电

【答案】A

【解析】

【分析】

【详解】

CD．用毛皮摩擦过的橡胶棒带负电（橡胶棒获得电子），当橡胶棒与验电器A接触后，则验电器A由于得到电子而带负电，金属箔片由于带同种电荷相互排斥而张开，故CD错误；

AB．A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，由于金属杆是导体，所以A中的部分电子会转移到B上，并且最终A、B上的电荷相等；又因为电子带负电，而电流的方向与负电荷定向移动的方向相反，所以，瞬间电流的方向是由B到A，故A正确，B错误。

故选A。

20.（2020·云南省初三三模）下列电学基础知识说法正确的是（　　）

A．同种电荷相互吸引，异种电荷相互排斥

B．电源的作用就是给电路两端提供电压

C．只要电子在运动，电路中就一定有电流

D．电阻的大小只与导体的材料和长度有关

【答案】B

【解析】

【分析】

【详解】

A．同种电荷相互排斥，异种电荷相互吸引，故A错误；

B．电源是给电路提供电压的装置，即电源的作用就是给用电器两端提供电压，故B正确；

C．只有电荷发生定向移动才会形成电流，故C错误；

D．电阻的大小与导体的材料、长度、横截面积和温度有关，故D错误。

故选B。

21.（2020·云南省初三三模）小肖家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器S发出声音，但不开锁。第二次识别成功时S闭合，电流通过电动机M，开锁成功，如图所示是小肖设计的电路，符合要求的是（　　）

A． B． C． D．

【答案】C

【解析】

【分析】

【详解】

根据题意可知，闭合开关S1，只有发声器工作；两个开关都闭合时，有电流通过电动机，这说明两个开关都闭合时，电动机才会工作。

A．由图可知，闭合开关S1，发声器没有接入电路，发声器不工作，两个开关都闭合，发声器和电动机都工作，不符合题意；

B．由图可知，发声器和电动机并联接入电路中，两个开关并联，只要闭合任意一个开关，发声器和电动机都工作，不符合题意；

C．由图可知，闭合开关S1，只有发声器接入电路，发声器工作，再闭合S2，电动机和发声器并联接入电路中，有电流通过电动机，符合题意；

D．由图可知，闭合开关S1，只有电动机接入电路，电动机工作，再闭合S2，电动机和发声器并联接入电路中，有电流通过发声器，不符合题意。

故选C。

22.（2019·湖南省中考模拟）某种电脑键盘清洁器有两个开关，开关S1至控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，如图所示的四个电路中，符合上述要求的是

A．   B．   C．    D．

【答案】D

【解析】

【分析】

根据二者是否相互影响，判断出它们的连接方式，相互影响为串联，互不影响为并联．

【详解】

开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，说明小灯泡L和电动机M并联，各由一个开关控制．

A、开关S1为总开关，控制小灯泡和电动机，开关S2只控制小灯泡，不符合题意；

B、开关S1为总开关，控制小灯泡和电动机，开关S2只控制电动机，不符合题意；

C、开关S2为总开关，控制小灯泡和电动机，开关S1只控制电动机，不符合题意；

D、开关S1只控制小灯泡，开关S2只控制吸尘用的电动机，二者互不影响，符合题意．

故选D．

23.（2020·福建省初三其他）如图所示电路，电源电压不变，闭合开关S，电路正常工作。一段时间后，发现电表的示数发生了变化，已知电路中只有一处故障，且只发生在电阻R1或R2上。

(1)若一个电表示数变大，另一个电表示数为0，则发生的故障是______。

(2)若两个电表的示数都变大，发生的故障是______。

【答案】R2短路或R2断路R1短路

【解析】

【分析】

【详解】

(1)[1]由图分析可知，该电路为R1与R2串联的电路，电压表测量R2两端的电压，电流表测量电路的电流。若电流表示数变大，电压表示数为0，经分析可知故障为R2短路；若电压表示数变大，电流表示数为0，经分析可知故障为R2断路。

(2)[2]若两个电表的示数都变大，经分析可知发生的故障是R1短路。

24．（2020·安徽省初三三模）如图所示为广泛使用的旋转式变阻器的结构图，A、B、C 为它的三个接线柱，P 为旋钮触片。若将该变阻器与灯泡串联接入电路中，并顺时针旋转旋钮触片以调节灯泡的灯光变亮，则应将接线柱______选填“A、B”、“B、C”或“A、C”）接入电路。

【答案】A、B

【解析】

【分析】

【详解】

若顺时针旋转旋片时，灯泡变亮，说明是电流变大，在电源电压不变时，根据欧姆定律知道，此时电路中电阻变小，所以，由图知道，应连接接线柱A、B与灯泡串联后接入电路。

25.（2020·广东省广东实验中学初三二模）在“探究串联电路电压的规律”的实验中，所连接的电路如图甲所示，所用的是两节新的干电池。

(1)在图的方框内画出实物图对应的电路图______；

(2)①连接好电路后闭合开关S，小慧发现两只灯泡都不亮，她用一根导线接在灯泡L1两端，仍然都不亮，将导线接在灯泡L2两端，灯L1亮，则故障可能是______。（选填“L1灯丝断了”、“L2灯丝断了”）

②小英在做这个实验的时候观察到了相同的现象，即“连接好电路后闭合开关S，两只灯泡都不亮”，但他认为不需要增加器材也能判断出电路故障。他用图甲中量程为0~3V的电压表进行检查判断。他将电压表的正、负接线柱依次正确连接，对应出现的电压表示数如表所示。

根据以上信息，可判断电路故障可能是______（选填“L1灯丝断了”、“L2灯丝断了”）

(3)排除故障后闭合开关，电压表的示数如图乙所示，灯L1两端的电压为______V。测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压。你认为这一做法是否正确？______理由是：______。

【答案】L2灯丝断了L1灯丝断了1.9否电压表的正负接线柱接反了

【解析】

【分析】

【详解】

(1)[1]由实物图分析知：本电路为串联电路，开关控制整个电路，电压表测量灯泡L1两端电压，画出相应的电路图如下

(2)①[2]将导线接在灯泡L2两端，灯L1亮，说明灯泡L2两端到电源两极是通路，将导线接在灯泡L1两端，两只灯泡都不亮，说明电路断路，故电路故障可能是L2灯丝断了。

②[3]由图可知，两灯串联，电流表测量电路电流；闭合开关S后，L1、L2都不亮，电流表无示数，说明电路中有断路现象；电压表并联在电源两端，有示数，说明电源完好；电压表并联在灯泡L1两端，有示数，电压表两端能与电源两极连通，所以故障原因是L1断路。


(3)[4]由图甲可知，电源电压为3V，因此图乙电压表选用的是小量程，其分度值是0.1V，故此时电压表的示数是1.9V。

[5][6]如图，如果将AE导线的A端松开，接到D接线柱上来测量灯L2两端的电压，这样电流从电压表的“-”接线柱流入，从“+”接线柱流出了，电压表的正负接线柱接反了。故这一做法不正确。
