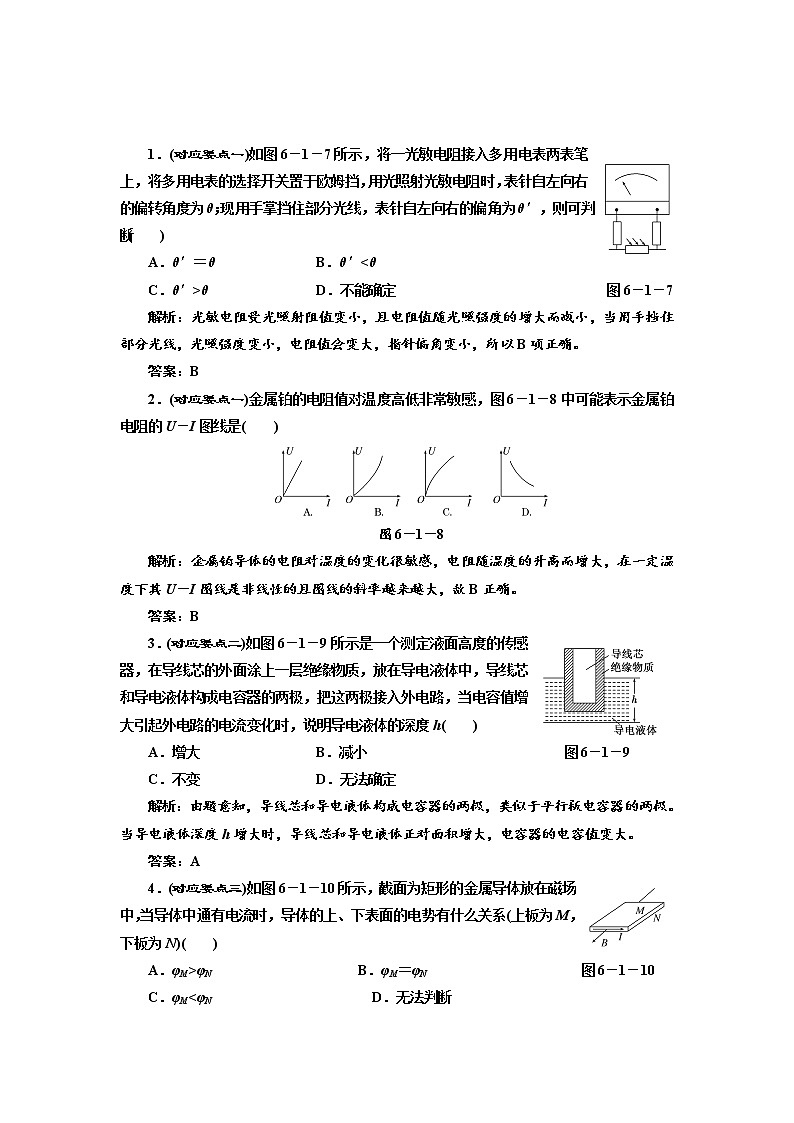

物理人教版 (新课标)1 传感器及其工作原理课后练习题

1．(对应要点一)如图6－1－7所示，将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照射光敏电阻时，表针自左向右的偏转角度为θ；现用手掌挡住部分光线，表针自左向右的偏角为θ′，则可判断(　　)

A．θ′＝θ　　　　　　　 B．θ′<θ

C．θ′>θ      D．不能确定                              图6－1－7

解析：光敏电阻受光照射阻值变小，且电阻值随光照强度的增大而减小，当用手挡住部分光线，光照强度变小，电阻值会变大，指针偏角变小，所以B项正确。

答案：B

2．(对应要点一)金属铂的电阻值对温度高低非常敏感，图6－1－8中可能表示金属铂电阻的U－I图线是(　　)

图6－1－8

解析：金属铂导体的电阻对温度的变化很敏感，电阻随温度的升高而增大，在一定温度下其U－I图线是非线性的且图线的斜率越来越大，故B正确。

答案：B

3．(对应要点二)如图6－1－9所示是一个测定液面高度的传感器，在导线芯的外面涂上一层绝缘物质，放在导电液体中，导线芯和导电液体构成电容器的两极，把这两极接入外电路，当电容值增大引起外电路的电流变化时，说明导电液体的深度h(　　)

A．增大      B．减小                            图6－1－9

C．不变      D．无法确定

解析：由题意知，导线芯和导电液体构成电容器的两极，类似于平行板电容器的两极。当导电液体深度h增大时，导线芯和导电液体正对面积增大，电容器的电容值变大。

答案：A

4．(对应要点三)如图6－1－10所示，截面为矩形的金属导体放在磁场中，当导体中通有电流时，导体的上、下表面的电势有什么关系(上板为M，下板为N)(　　)

A．φM>φN         B．φM＝φN                                 图6－1－10

C．φM<φN        D．无法判断

解析：霍尔效应是带电粒子在磁场中受到洛伦兹力作用，做定向移动形成的。根据左手定则，电子受到向下的洛伦兹力作用，向N板运动，则M板剩下正电荷，所以φM>φN。故正确答案为A。

答案：A
