1.（2020·天津市)图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（　　）

A. 只闭合S1 B. 只闭合S2 C. S1､S2都闭合 D. S1､S2都断开

2.（2020·四川省遂宁市)电动自行车两制车手柄中各有一只开关S1、S2，在行驶中用任意一只手柄利车时，该手柄上的开关立即断开，电动机停止工作。下列电路设计符合要求的是（　　）

A.   B.

C.   D.

3.（2020·山东省枣庄市)现代社会倡导文明出行，经过交通路口要遵守，“红灯停，绿灯行，黄灯等”的规则，某学习小组的4名同学观察十字路口的交通信号灯后，发现红灯，绿灯，黄灯可以独立工作，他们分别设计了如图所示的电路图，其中正确的是

A.  B.

C.  D.

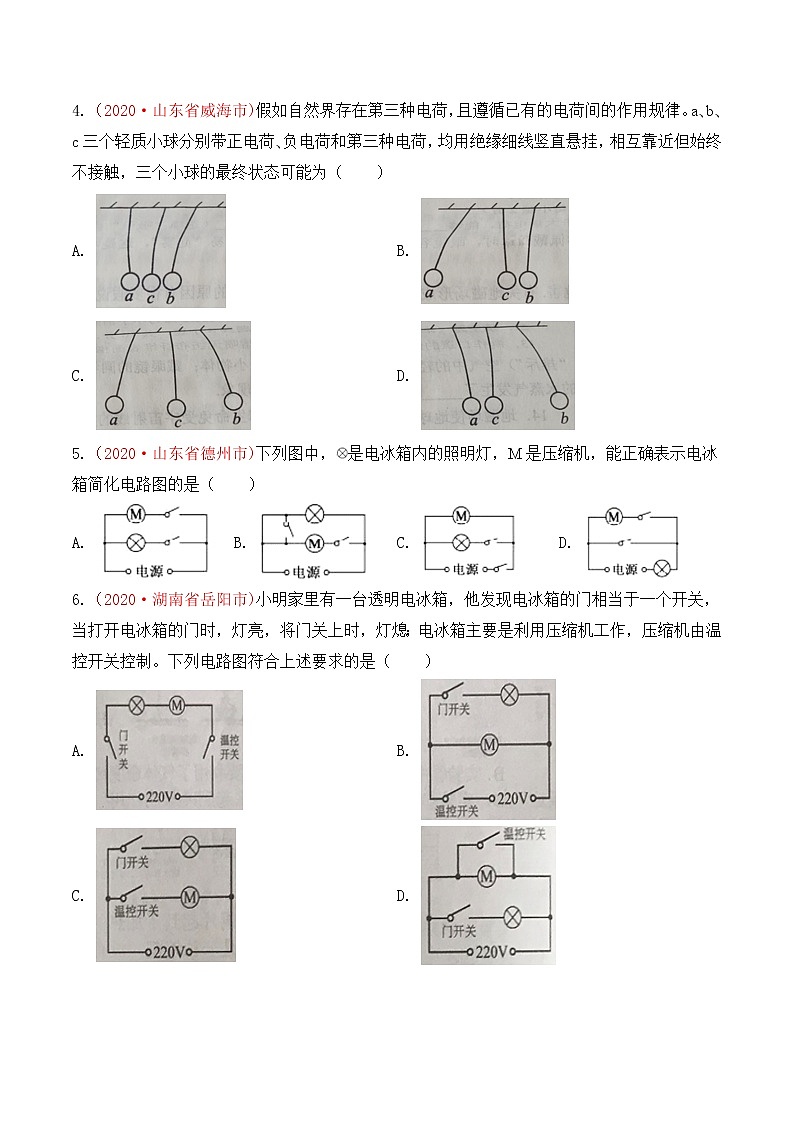

4.（2020·山东省威海市)假如自然界存在第三种电荷，且遵循已有的电荷间的作用规律。a､b､c三个轻质小球分别带正电荷､负电荷和第三种电荷，均用绝缘细线竖直悬挂，相互靠近但始终不接触，三个小球的最终状态可能为（　　）

A.   B.

C.  D.

5.（2020·山东省德州市)下列图中，是电冰箱内的照明灯，M是压缩机，能正确表示电冰箱简化电路图的是（　　）

A.  B.  C.  D.

6.（2020·湖南省岳阳市)小明家里有一台透明电冰箱，他发现电冰箱的门相当于一个开关，当打开电冰箱的门时，灯亮，将门关上时，灯熄；电冰箱主要是利用压缩机工作，压缩机由温控开关控制。下列电路图符合上述要求的是（　　）

A.  B.

C.  D.

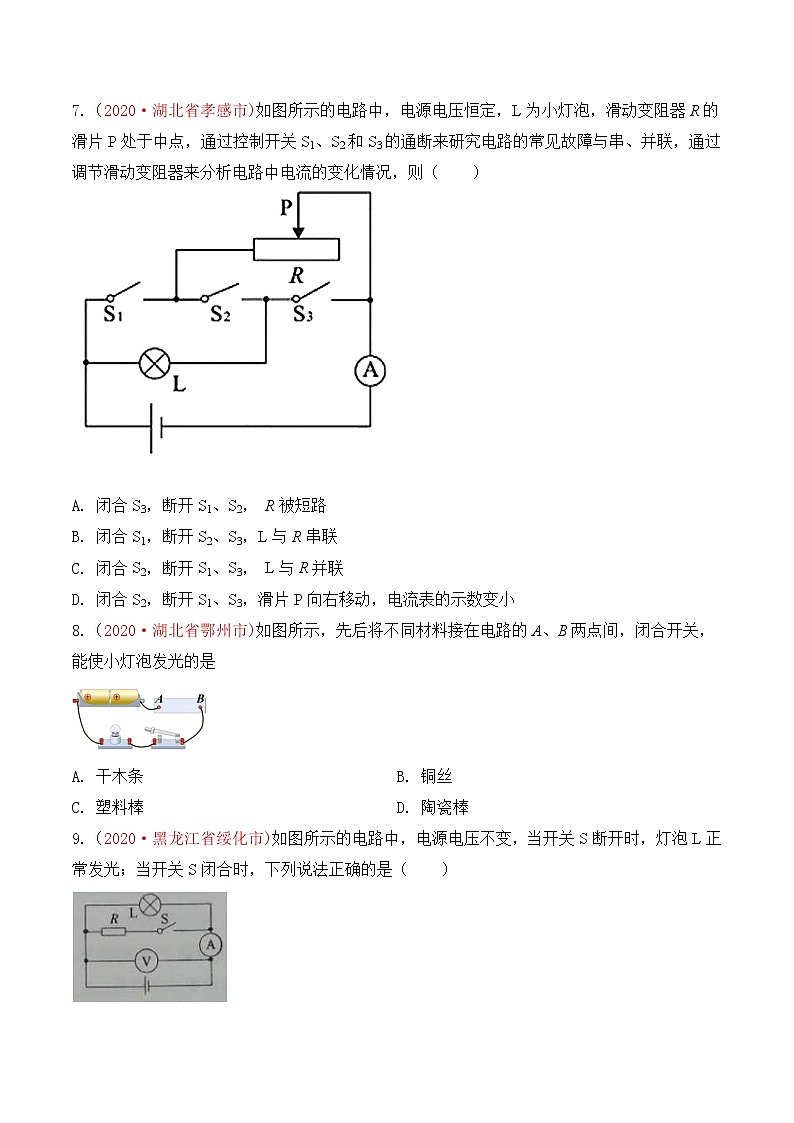

7.（2020·湖北省孝感市)如图所示的电路中，电源电压恒定，L为小灯泡，滑动变阻器R的滑片P处于中点，通过控制开关S1、S2和S3的通断来研究电路的常见故障与串、并联，通过调节滑动变阻器来分析电路中电流的变化情况，则（　　）

A. 闭合S3，断开S1、S2， R被短路

B. 闭合S1，断开S2、S3，L与R串联

C. 闭合S2，断开S1、S3， L与R并联

D. 闭合S2，断开S1、S3，滑片P向右移动，电流表的示数变小

8.（2020·湖北省鄂州市)如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是

A. 干木条 B. 铜丝

C. 塑料棒 D. 陶瓷棒

9.（2020·黑龙江省绥化市)如图所示的电路中，电源电压不变，当开关S断开时，灯泡L正常发光；当开关S闭合时，下列说法正确的是（　　）

A. 电流表示数不变 B. 电压表示数变小

C. 灯泡L变亮 D. 灯泡L与电阻R并联

10.（2020·黑龙江省绥化市)下列电路图中正确的是（　　）

A.   B.

C.  D.

11.（2020·福建省）需要制作一个具有如下功能的选答器：单选题有两个可供选择的答案，与两个答案对应的红、绿灯分别由S1S2两个开关控制，选择哪个答案就闭合对应的开关，使相应的好发光。下列设计简图符合上述要求的是（　　）

A.  B.

C.  D.

12.（2020·福建省）下列材料中，通常情况下属于导体的是（　　）

A. 塑料 B. 玻璃 C. 橡胶 D. 钢铁

13.（2020·北京市）如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（　　）

A. 金属杆 B. 瓷筒 C. 电阻丝 D. 金属滑片

二、填空题

14.（2020·四川省遂宁市)生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上______电荷，电荷累积到一定程度极易出现放电观象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从______（选填“大地到油罐”或“油罐到大地”）

15.（2020·四川省达州市)用丝绸摩擦过的玻璃棒去接触原来带电的验电器的金属球，发现验电器金属箔片的张角变大，则验电器原来带______电；金属箔张角变大的瞬间，验电器金属杆里的电流方向是______（选填“从金属箔片到金属球”或“从金属球到金属箔片”）。

16.（2020·山东省威海市)制作口罩的熔喷无纺布纤维表面携带大量电荷，能够______（选填“吸引”或“排斥”）空气中的轻小物体；

17.（2020·甘肃省武威、白银、张掖、酒泉市）如图所示为小朋友从滑梯滑下后，出现了“怒发冲冠”的情景．产生这种现象的原因是小朋友从滑梯滑下时发生了_____现象，使头发带上了_____（填“同种”或“异种”）电荷互相排斥而张开．

三、作图题

18.（2020·辽宁省丹东市)如图，用笔画线代替导线将图中实物连接起来。要求：闭合开关后，使电磁铁的右端为N极，并且当滑动变阻器的滑片P向右移动时，电磁铁的磁性增强。

四、简答题

19.（2020·甘肃省武威、白银、张掖、酒泉市）处处留心皆学问，请用物理知识解释下面生活中的现象：

五、实验解答题

20.（2020·江西省)请你应用所学的物理知识解答下列问题｡

(3)小莹同学测量电流时，连接好电路，闭合开关，发现电表指针向右偏转至如下图丙所示位置，原因是______；断开开关，纠正错误后，再闭合开关，发现指针偏至如下图丁所示位置，接下来的操作是：断开开关______继续进行实验｡

21.（2020·北京市）如图所示，手持用丝绸摩擦过的玻璃棒，靠近吊起的用毛皮摩擦过的橡胶棒的一端，发现橡胶棒的这端被吸引过来，这是由于______。
