2021年高考物理第二轮复习《测量玻璃的折射率》 专题练习（Word版附答案）

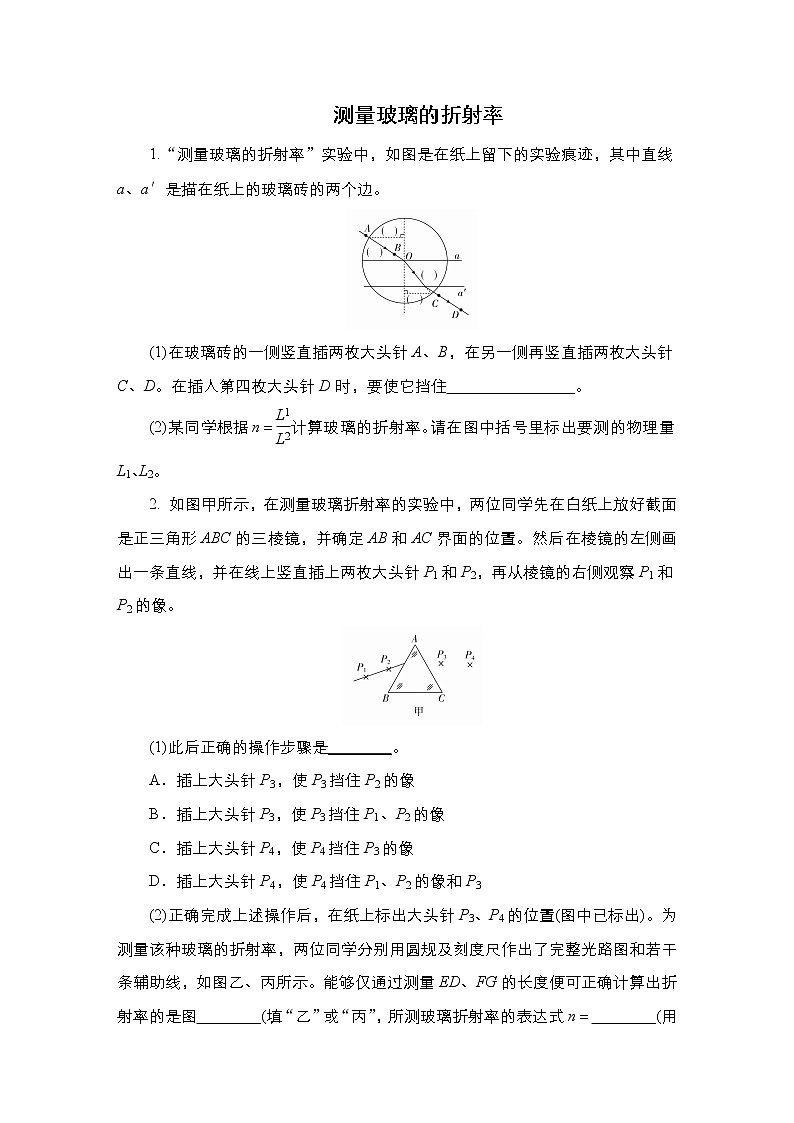

测量玻璃的折射率

1.“测量玻璃的折射率”实验中，如图是在纸上留下的实验痕迹，其中直线a、a′是描在纸上的玻璃砖的两个边。

(1)在玻璃砖的一侧竖直插两枚大头针A、B，在另一侧再竖直插两枚大头针C、D。在插入第四枚大头针D时，要使它挡住________________。

(2)某同学根据n＝计算玻璃的折射率。请在图中括号里标出要测的物理量L1、L2。

2. 如图甲所示，在测量玻璃折射率的实验中，两位同学先在白纸上放好截面是正三角形ABC的三棱镜，并确定AB和AC界面的位置。然后在棱镜的左侧画出一条直线，并在线上竖直插上两枚大头针P1和P2，再从棱镜的右侧观察P1和P2的像。

(1)此后正确的操作步骤是________。

A．插上大头针P3，使P3挡住P2的像

B．插上大头针P3，使P3挡住P1、P2的像

C．插上大头针P4，使P4挡住P3的像

D．插上大头针P4，使P4挡住P1、P2的像和P3

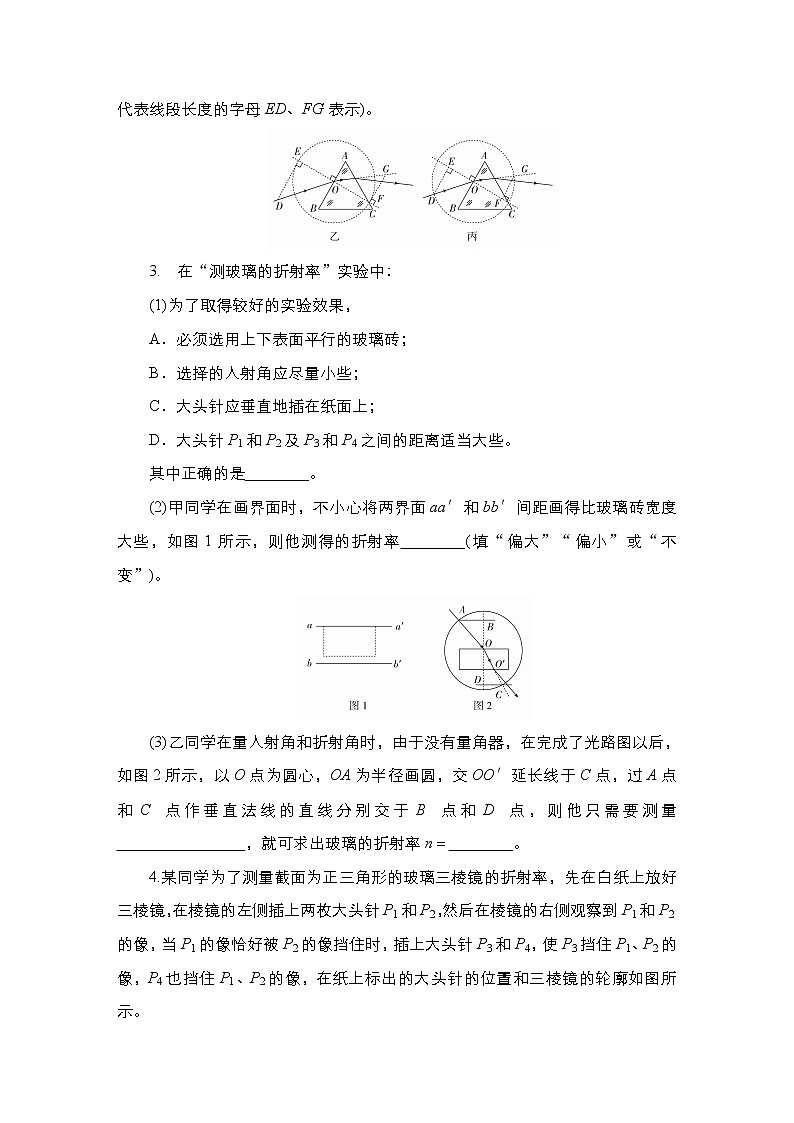

(2)正确完成上述操作后，在纸上标出大头针P3、P4的位置(图中已标出)。为测量该种玻璃的折射率，两位同学分别用圆规及刻度尺作出了完整光路图和若干条辅助线，如图乙、丙所示。能够仅通过测量ED、FG的长度便可正确计算出折射率的是图________(填“乙”或“丙”，所测玻璃折射率的表达式n＝________(用代表线段长度的字母ED、FG表示)。

3.　在“测玻璃的折射率”实验中：

(1)为了取得较好的实验效果，

A．必须选用上下表面平行的玻璃砖；

B．选择的入射角应尽量小些；

C．大头针应垂直地插在纸面上；

D．大头针P1和P2及P3和P4之间的距离适当大些。

其中正确的是________。

(2)甲同学在画界面时，不小心将两界面aa′和bb′间距画得比玻璃砖宽度大些，如图1所示，则他测得的折射率________(填“偏大”“偏小”或“不变”)。

(3)乙同学在量入射角和折射角时，由于没有量角器，在完成了光路图以后，如图2所示，以O点为圆心，OA为半径画圆，交OO′延长线于C点，过A点和C点作垂直法线的直线分别交于B点和D点，则他只需要测量________________，就可求出玻璃的折射率n＝________。

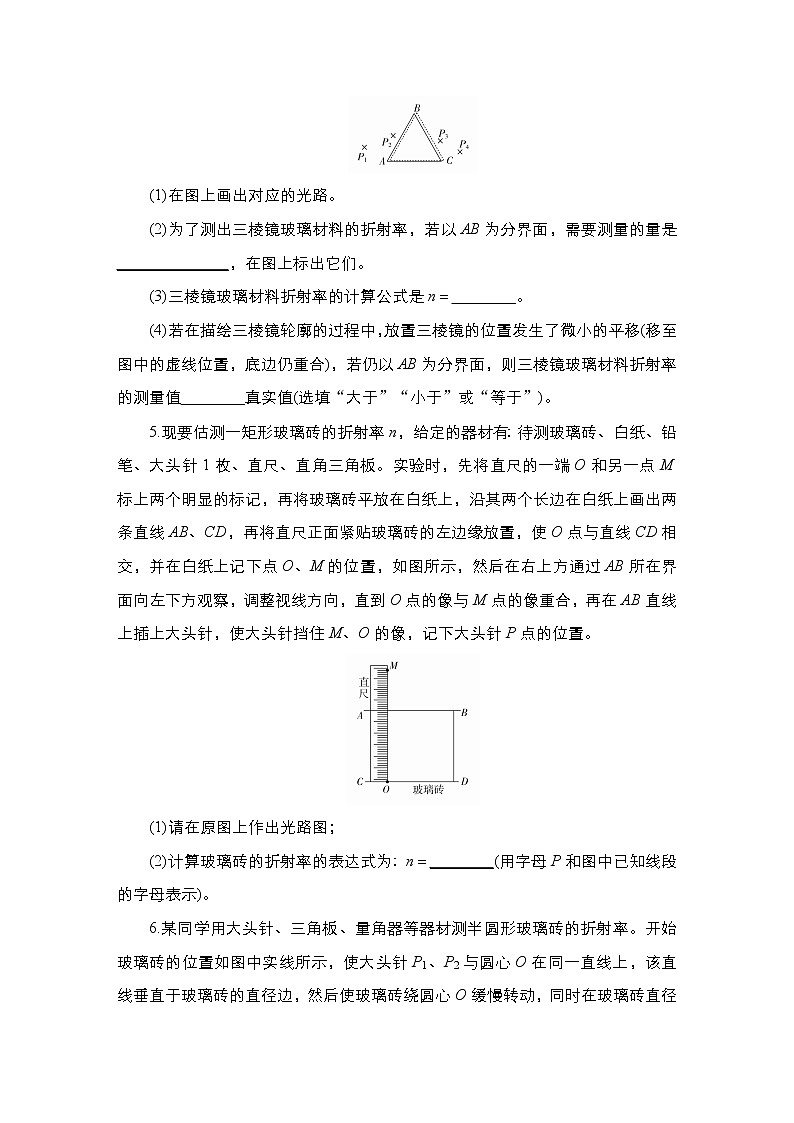

4.某同学为了测量截面为正三角形的玻璃三棱镜的折射率，先在白纸上放好三棱镜，在棱镜的左侧插上两枚大头针P1和P2，然后在棱镜的右侧观察到P1和P2的像，当P1的像恰好被P2的像挡住时，插上大头针P3和P4，使P3挡住P1、P2的像，P4也挡住P1、P2的像，在纸上标出的大头针的位置和三棱镜的轮廓如图所示。

(1)在图上画出对应的光路。

(2)为了测出三棱镜玻璃材料的折射率，若以AB为分界面，需要测量的量是______________，在图上标出它们。

(3)三棱镜玻璃材料折射率的计算公式是n＝________。

(4)若在描绘三棱镜轮廓的过程中，放置三棱镜的位置发生了微小的平移(移至图中的虚线位置，底边仍重合)，若仍以AB为分界面，则三棱镜玻璃材料折射率的测量值________真实值(选填“大于”“小于”或“等于”)。

5.现要估测一矩形玻璃砖的折射率n，给定的器材有：待测玻璃砖、白纸、铅笔、大头针1枚、直尺、直角三角板。实验时，先将直尺的一端O和另一点M标上两个明显的标记，再将玻璃砖平放在白纸上，沿其两个长边在白纸上画出两条直线AB、CD，再将直尺正面紧贴玻璃砖的左边缘放置，使O点与直线CD相交，并在白纸上记下点O、M的位置，如图所示，然后在右上方通过AB所在界面向左下方观察，调整视线方向，直到O点的像与M点的像重合，再在AB直线上插上大头针，使大头针挡住M、O的像，记下大头针P点的位置。

(1)请在原图上作出光路图；

(2)计算玻璃砖的折射率的表达式为：n＝________(用字母P和图中已知线段的字母表示)。

6.某同学用大头针、三角板、量角器等器材测半圆形玻璃砖的折射率。开始玻璃砖的位置如图中实线所示，使大头针P1、P2与圆心O在同一直线上，该直线垂直于玻璃砖的直径边，然后使玻璃砖绕圆心O缓慢转动，同时在玻璃砖直径边一侧观察P1、P2的像，且P2的像挡住P1的像。如此观察，当玻璃砖转到图中虚线位置时，上述现象恰好消失。此时只需测量出______________________，即可计算出玻璃砖的折射率。请用你的测量量表示出折射率n＝________。

7.某小组做测定玻璃的折射率实验，所用器材有：玻璃砖，大头针，刻度尺，圆规，笔，白纸。

①下列哪些措施能够提高实验准确程度________。

A．选用两光学表面间距大的玻璃砖

B．选用两光学表面平行的玻璃砖

C．选用粗的大头针完成实验

D．插在玻璃砖同侧的两枚大头针间的距离尽量大些

②该小组用同一套器材完成了四次实验，记录的玻璃砖界线和四个大头针扎下的孔洞如下图所示，其中实验操作正确的是________。

③该小组选取了操作正确的实验记录，在白纸上画出光线的径迹，以入射点O为圆心作圆，与入射光线、折射光线分别交于A、B点，再过A、B点作法线NN′的垂线，垂足分别为C、D点，如图所示，则玻璃的折射率n＝________。(用图中线段的字母表示)

8.“测定玻璃的折射率”的实验中，在白纸上放好玻璃砖，aa′和bb′分别是玻璃砖与空气的两个界面，如图1所示。在玻璃砖的一侧插上两枚大头针P1和P2，用“＋”表示大头针的位置，然后在另一侧透过玻璃砖观察，并依次插上大头针P3和P4。在插P3和P4时，应使________(选填选项前的字母)。

A．P3只挡住P1的像

B．P4只挡住P2的像

C．P3同时挡住P1、P2的像

9.某同学利用平行玻璃砖测量玻璃的折射率，按插针法步骤正确操作，借助刻度尺完成了光路图。该同学有圆规，却没有量角器，他就以O点为圆心，15.00 cm为半径画圆，分别交入射光线于A点，交直线OO′的延长线于C点。分别过A、C点作法线NN′的垂线交NN′于B、D点，如图所示。用刻度尺测得AB＝9.00 cm，CD＝6.00 cm，则玻璃的折射率n＝________。若玻璃砖前后两面并不平行，按正确实验操作，则他测出的折射率________(选填“会”或“不会”)受到影响。

参考答案

1.(1)C及A、B的像__(2)图见解析。

2.(1)BD　(2)丙　

3.(1)CD　(2)偏小　(3)AB、CD的长度、　。

4.(1)图见解析　(2)入射角θ1、折射角θ2　标记见解析　(3)　(4)大于

5.(1)图见解析　(2)。

6.玻璃砖直径边绕O点转过的角度θ　

7.①AD　②D　③

8.　C

9.1.5　不会
