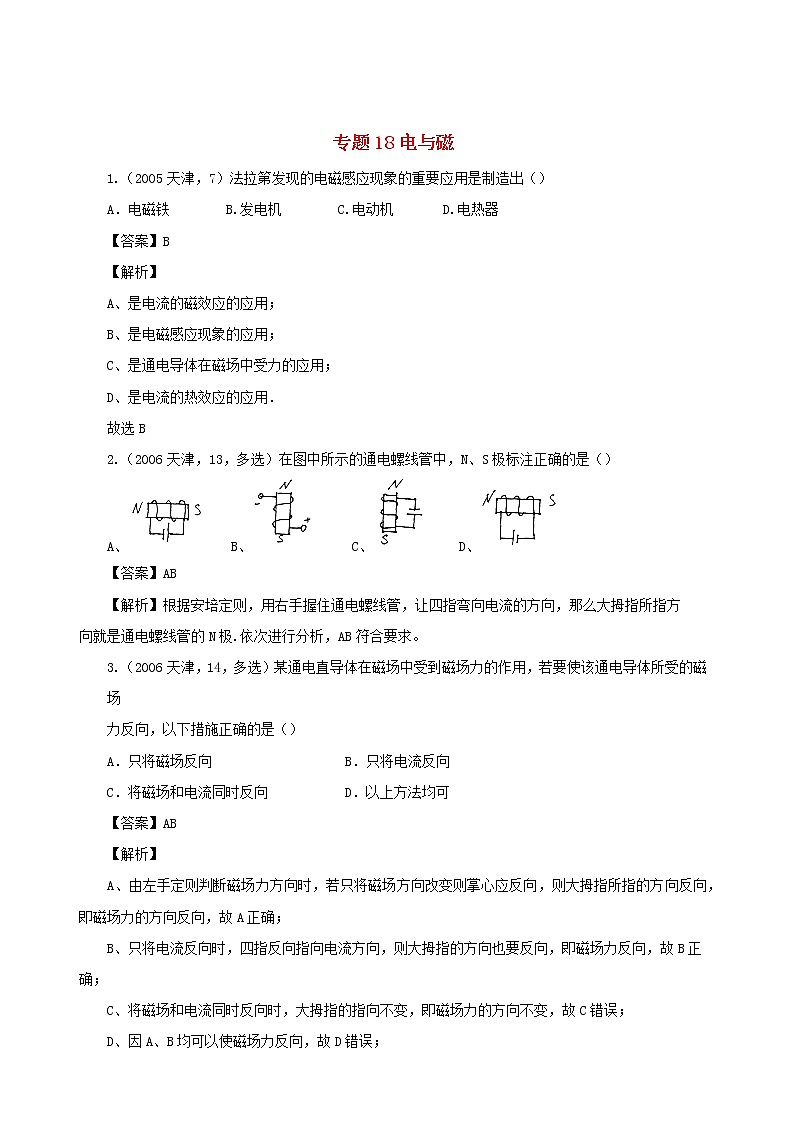

A．电磁铁 B.发电机 C.电动机 D.电热器
【答案】B
【解析】
A、是电流的磁效应的应用；
B、是电磁感应现象的应用；
C、是通电导体在磁场中受力的应用；
D、是电流的热效应的应用．
故选B
2.（2006天津，13，多选）在图中所示的通电螺线管中，N、S极标注正确的是（）
A、 B、 C、 D、
【答案】AB
【解析】根据安培定则，用右手握住通电螺线管，让四指弯向电流的方向，那么大拇指所指方向就是通电螺线管的N极.依次进行分析，AB符合要求。
3.（2006天津，14，多选）某通电直导体在磁场中受到磁场力的作用，若要使该通电导体所受的磁场
力反向，以下措施正确的是（）
A．只将磁场反向 B．只将电流反向
C．将磁场和电流同时反向 D．以上方法均可
【答案】AB
【解析】
A、由左手定则判断磁场力方向时，若只将磁场方向改变则掌心应反向，则大拇指所指的方向反向，即磁场力的方向反向，故A正确；
B、只将电流反向时，四指反向指向电流方向，则大拇指的方向也要反向，即磁场力反向，故B正确；
C、将磁场和电流同时反向时，大拇指的指向不变，即磁场力的方向不变，故C错误；
D、因A、B均可以使磁场力反向，故D错误；
故选A、B
4.（2006天津，24，填空）磁体间的相互作用是通过发生的。
【答案】磁场
【解析】磁体的周围存在着磁场，磁体间的相互作用是通过磁场而发生的，磁场的基本性质是对放入其中的磁体产生磁力的作用。
5.（2007天津，10）图中的四幅用箭头标明通电导体在磁场中受力方向的图中，有一幅是错误的，则错误的是（）
【答案】C
【解析】画出磁感线方向，用左手定则判断。让磁感线穿过掌心，四指方向与电流方向一致，拇指方向就是导线受力方向，经过分析，C选项受力方向应向上，故错误。
故选C
6.（2007天津，11，多选）关于磁感线，下列说法正确的是（）
A. 磁感线上任何一点的切线方向，就是该点的磁场方向
B. 磁体外部的磁感线都是从磁体的N极出来，回到S极
C. 磁场中的磁感线是确实存在的
D. 磁感线是由铁屑构成的
【答案】AB
【解析】A、磁感线上任何一点的切线方向，就是该点的磁场方向，故A正确；
B、磁体外部的磁感线都是从磁体的N极出来，回到S极，故B正确；
C、磁场中的磁感线不是确实存在的，而是人们为研究方便而假象的曲线；故C错误；
D、磁感线是为了描述磁场的性质而引入了有方向的曲线，用铁屑是便于观察，故D错误．
故选AB
7.（2008天津，7）下列各装置中，利用电流的热效应工作的是（）
A．电动机 B．电炉子 C．电磁铁 D．发电机
【答案】B
【解析】
A、电动机是通电导体在磁场中受力的应用；
B、电炉子是电流的热效应的应用．
C、电磁铁是电流的磁效应的应用；
D、发电机是电磁感应现象的应用。
故选B

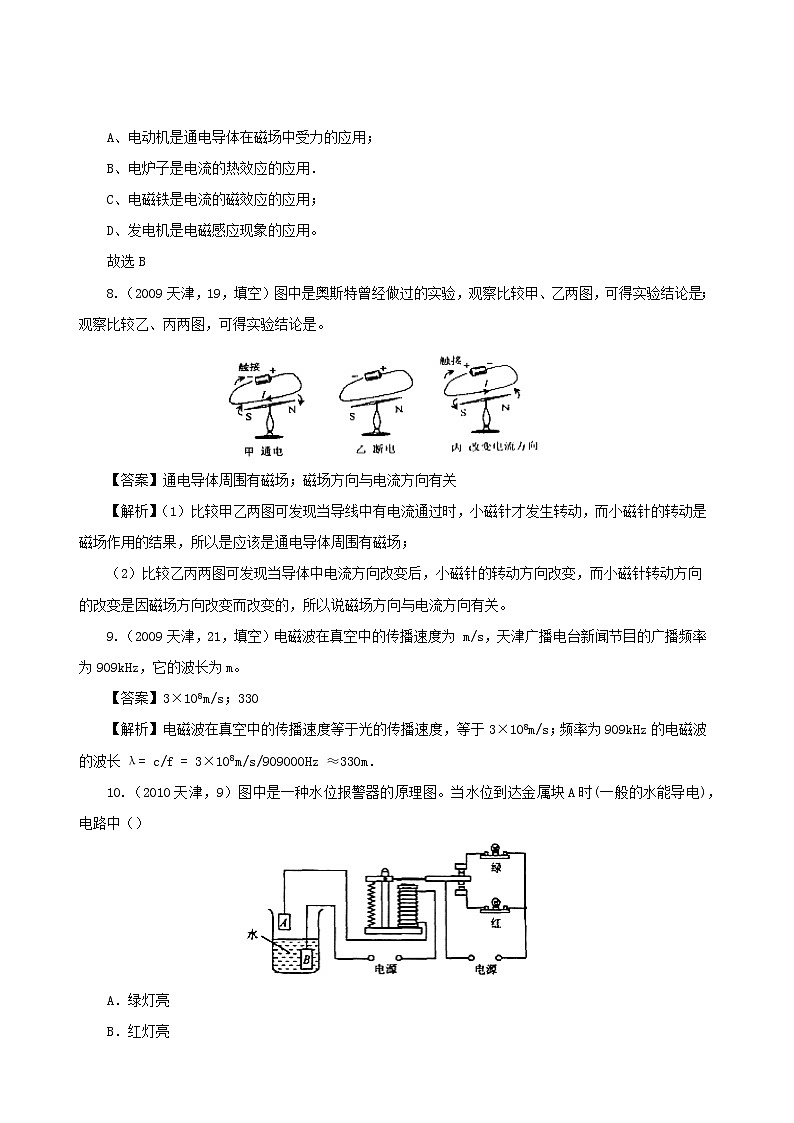

8.（2009天津，19，填空）图中是奥斯特曾经做过的实验，观察比较甲、乙两图，可得实验结论是；观察比较乙、丙两图，可得实验结论是。
【答案】通电导体周围有磁场；磁场方向与电流方向有关
【解析】（1）比较甲乙两图可发现当导线中有电流通过时，小磁针才发生转动，而小磁针的转动是磁场作用的结果，所以是应该是通电导体周围有磁场；
（2）比较乙丙两图可发现当导体中电流方向改变后，小磁针的转动方向改变，而小磁针转动方向的改变是因磁场方向改变而改变的，所以说磁场方向与电流方向有关。
9.（2009天津，21，填空）电磁波在真空中的传播速度为 m/s，天津广播电台新闻节目的广播频率为909kHz，它的波长为m。
【答案】3×108m/s；330
【解析】电磁波在真空中的传播速度等于光的传播速度，等于3×108m/s；频率为909kHz的电磁波的波长λ= c/f = 3×108m/s/909000Hz ≈330m．
10.（2010天津，9）图中是一种水位报警器的原理图。当水位到达金属块A时(一般的水能导电)，电路中（）
A．绿灯亮
B．红灯亮
C．两灯同时亮
D．两灯都不亮
【答案】B
【解析】当水位没有达到A时，电磁铁没有磁性，只有绿灯亮；当水位到达A时电路接通，电磁继电器有磁性，且根据右手定则知上端为S极，衔铁就会在电磁力吸引的作用下与红灯接通，红灯亮；该报警器的红、绿灯不会同时亮．
故选B
11.（2010天津，11，多选）下列说法正确的是（）
A．电动机是根据通电线圈在磁场中受力而转动的原理制成的
B．电动机可将机械能转化为电能
C．常用发电机是根据电磁感应原理制成的
D．常用发电机可将电能转化为其他形式的能
【答案】AC
【解析】
A、电动机是根据通电线圈在磁场中受力而转动的原理制成的，选项A的说法正确；
B、电动机是一个用电器，它在工作时消耗电能，把电能转化成机械能，选项B的说法不正确；
C、闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流，这种现象叫做电磁感应现象，发电机就是根据电磁感应原理制成的，选项C的说法正确；
D、发电机是将机械能转化成电能，选项D的说法不正确．
故选 A、C
12.（2011天津，4）图中通电螺线管的极性标注正确的是（）
【答案】C
【解析】
A、电流由螺旋管的左端流入，由安培定则可知，螺旋管的左端为N极，故A错误．
B、电流由螺旋管的右端流入，由安培定则可知，螺旋管的右端为N极，故B错误．
C、电流由螺旋管的右端流入，由安培定则可知，螺旋管的左端为N极，故C正确．
D、电流由螺旋管的右端流入，由安培定则可知，螺旋管的左端为N极，故D错误．
故选C
13.（2012天津，7）下图中，能说明电动机工作原理的是（）
A、 B、
C、 D、
【答案】B
【解析】
A、该图是电磁继电器，是电磁铁的应用，故该选项错误；
B、当闭合开关后，线圈会转动，即通电导线在磁场中受力的作用，故该选项正确；
C、当导体运动时，电流表的指针会发生偏转，即会产生感应电流，即电磁感应现象，是发电机的原理，故该选项也是错误的；
D、该选项是用来研究电磁铁磁性强弱因素的实验，故该选项也是错误的．
故选B
14.（2013天津，7）图中是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（）
A．绿灯亮，红灯不亮 B．红灯亮，绿灯不亮
C．红灯和绿灯都亮 D．红灯和绿灯都不亮
【答案】B
【解析】当水位没有达到A时，电磁铁没有磁性，只有绿灯亮；当水位到达A时电路接通，电磁继电器有磁性，且根据右手定则知上端为S极，衔铁就会在电磁力吸引的作用下与红灯接通，红灯亮；该报警器的红、绿灯不会同时亮．
故选B
15.（2014天津，8）地球是一个巨大的球体，下列图中有关地磁体的示意图正确的是（）
A．B．C．D．
【答案】C
【解析】地磁两极和地理两极不完全重合，地磁北极在地理南极附近，地磁南极在地理北极附近，因此AB两图不正确；地磁场的磁感线从地磁北极（地理的南极附近）出来，回到地磁南极（地理的北极附近），因此C正确，D不正确．
故选C
16.（2015天津，3）对于通电螺线管极性的标注图中正确的是（）
【答案】A
【解析】A、电流从螺线管的右端进入，从左端流出，根据安培定则判断螺线管的左端是N极，右端是S极．符合题意．
B、电流从螺线管的右端进入，从左端流出，根据安培定则判断螺线管的左端是S极，右端是N极．不符合题意．
C、电流从螺线管的左端进入，从右端流出，根据安培定则判断螺线管的左端是N极，右端是S极．不符合题意．
D、电流从螺线管的右端进入，从左端流出，根据安培定则判断螺线管的左端是N极，右端是S极．不符合题意．
故选A
17.（2016天津，5）图中a表示垂直于纸面的一条导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动是，不能产生感应电流的情况是（）
【答案】D
【解析】由A图知导体是闭合电路中的导体，导体斜着做切割磁感线运动，所以会产生感应电流，故A正确；由B图知导体是闭合电路中的导体，导体做切割磁感线运动，所以会产生感应电流，故B正确；由C图知导体是闭合电路中的导体，并且导体做切割磁感线运动，所以会产生感应电流，故C正确；由D图知导体是闭合电路中的导体，且导体的运动方向与磁感线平行，即没有做切割磁感线运动，所以不会产生感应电流，故D错误.
故选D。
18.（2017天津，6）如图中磁体两极间磁感线的画法正确的是（）
A．B．C．D．
【答案】A
【解析】
A、磁感线从磁体的N极出来，回到磁体的S极，故A正确；
B、磁感线从磁体的S极出来，回到磁体的N极，故B错误；
C、磁感线从磁体的N极出来，回到磁体的N极，故C错误；
D、磁感线从磁体的S和N极出来，故D错误．
故选A．
19.（2018天津，7）图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。当它在磁场中按箭头方向运动时，能产生感应电流的是（）
【答案】C
【解析】磁极间的磁感线是从N极指向S极，由图可知，C中导体做切割磁感线运动，所以会产生感应电流，故C正确；ABD中的导体运动时，导体运动方向与磁感线方向平行，都不会切割磁感线，所以不会产生感应电流，故ABD错误.
故选：C。
20.（2019天津，8）利用图所示的装置，可以进行的实验是（）
A. 探究通电螺线管外部磁场的方向
B. 探究通电导体在磁场中受力情况
C. 探究电磁铁磁性强弱与哪些因素有关
D. 探究导体在磁场中运动时产生感应电流的条件
【答案】D
【解析】图中导体棒处在U型磁铁形成的磁场中，可能探究“导体在磁场中运动时产生感应电流的条件”也可能探究“通电导体在磁场中受力情况”，导体棒只与电流计连接，没有电源，故只能探究“导体在磁场中运动时产生感应电流的条件”。故选D。
21.（2020天津，20，填空）图中，静止在通电螺线管周围的小磁针，其中指向错误的是______（填标号）｡
【答案】①
【解析】由图示知，电流从通电螺线管的右边流入，据安培定则知，通电螺线管的N极在左端，而名磁极相互排斥，异名磁极相互吸引，所以①号小磁针的N极应指向左边。
