精品解析：辽宁省瓦房店市高级中学2019-2020学年高二上学期期末考试物理试题（原卷版）

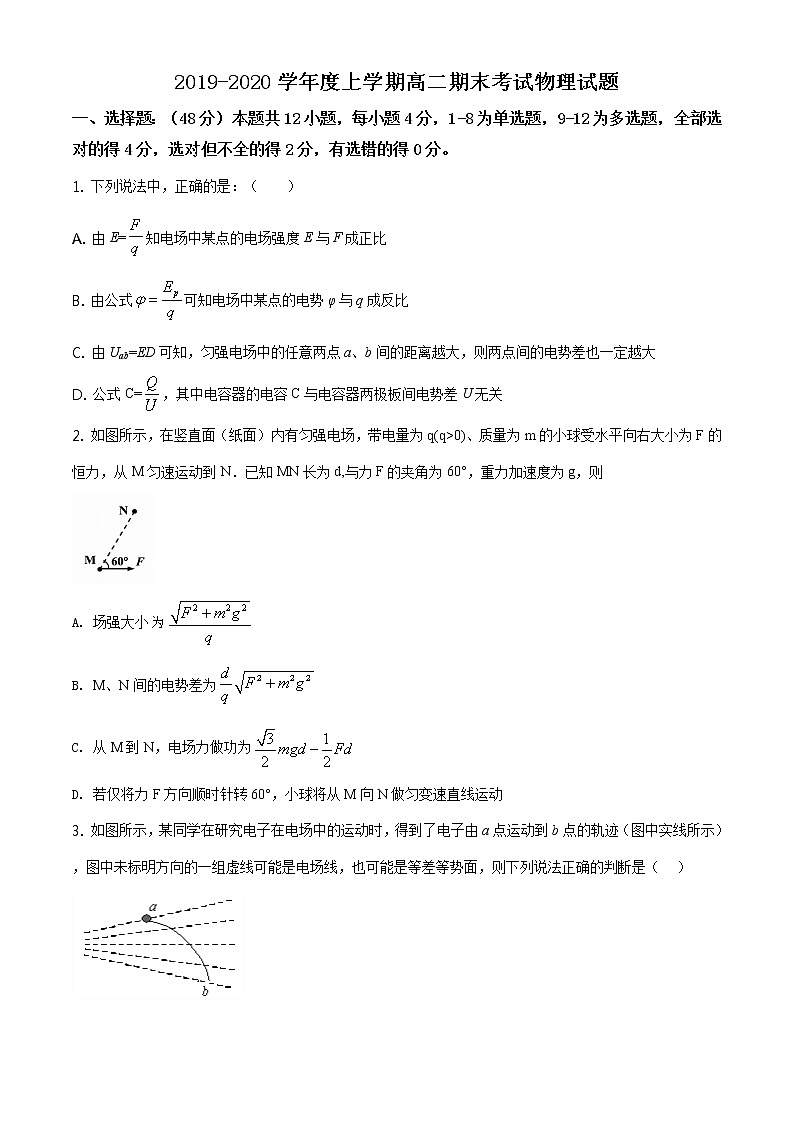

2019-2020学年度上学期高二期末考试物理试题

一、选择题：（48分）本题共12小题，每小题4分，1-8为单选题，9-12为多选题，全部选对的得4分，选对但不全的得2分，有选错的得0分。

1. 下列说法中，正确的是：（　　）

A. 由E=知电场中某点的电场强度E与F成正比

B. 由公式可知电场中某点的电势φ与q成反比

C. 由Uab=ED可知，匀强电场中的任意两点a、b间的距离越大，则两点间的电势差也一定越大

D. 公式C=，其中电容器的电容C与电容器两极板间电势差U无关

2. 如图所示，在竖直面（纸面）内有匀强电场，带电量为q(q>0)、质量为m的小球受水平向右大小为F的恒力，从M匀速运动到N．已知MN长为d,与力F的夹角为60°，重力加速度为g，则

A. 场强大小

B. M、N间的电势差为

C. 从M到N，电场力做功为

D. 若仅将力F方向顺时针转60°，小球将从M向N做匀变速直线运动

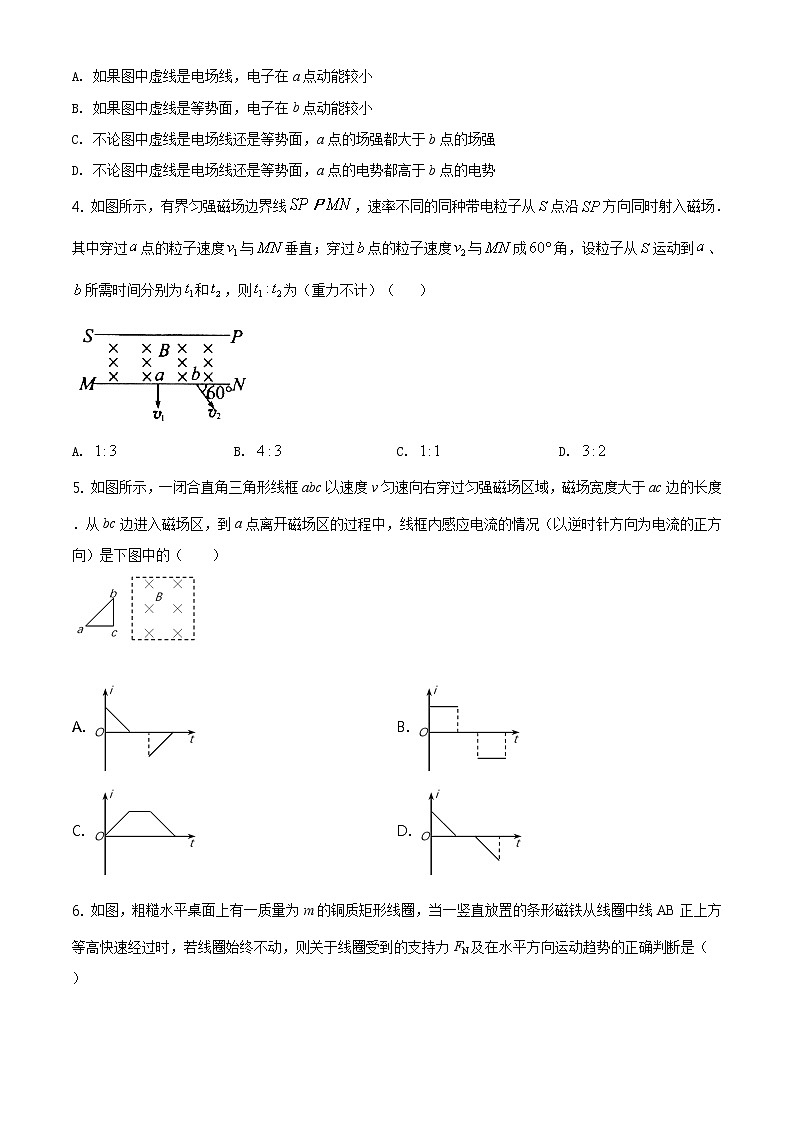

3. 如图所示，某同学在研究电子在电场中的运动时，得到了电子由a点运动到b点的轨迹（图中实线所示），图中未标明方向的一组虚线可能是电场线，也可能是等差等势面，则下列说法正确的判断是（   ）

A. 如果图中虚线是电场线，电子在a点动能较小

B. 如果图中虚线是等势面，电子在b点动能较小

C. 不论图中虚线是电场线还是等势面，a点的场强都大于b点的场强

D. 不论图中虚线是电场线还是等势面，a点的电势都高于b点的电势

4. 如图所示，有界匀强磁场边界线，速率不同的同种带电粒子从点沿方向同时射入磁场．其中穿过点的粒子速度与垂直；穿过点的粒子速度与成角，设粒子从运动到、所需时间分别为和，则为（重力不计）（    ）

A.  B.  C.  D.

5. 如图所示，一闭合直角三角形线框abc以速度v匀速向右穿过匀强磁场区域，磁场宽度大于ac边的长度．从bc边进入磁场区，到a点离开磁场区的过程中，线框内感应电流的情况（以逆时针方向为电流的正方向）是下图中的（     ）

A.  B.

C.  D.

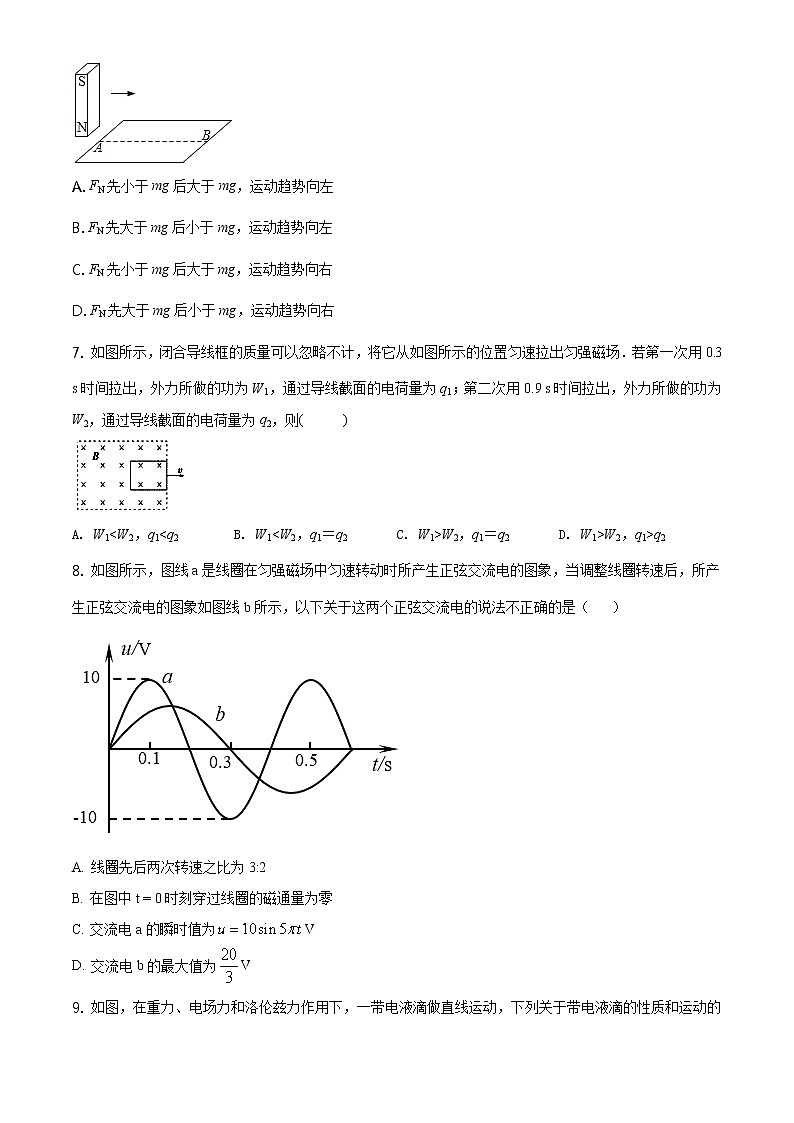

6. 如图，粗糙水平桌面上有一质量为m的铜质矩形线圈，当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时，若线圈始终不动，则关于线圈受到的支持力FN及在水平方向运动趋势的正确判断是（    ）

A. FN先小于mg后大于mg，运动趋势向左

B. FN先大于mg后小于mg，运动趋势向左

C. FN先小于mg后大于mg，运动趋势向右

D. FN先大于mg后小于mg，运动趋势向右

7. 如图所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场．若第一次用0.3 s时间拉出，外力所做的功为W1，通过导线截面的电荷量为q1；第二次用0.9 s时间拉出，外力所做的功为W2，通过导线截面的电荷量为q2，则(       )

A. W1<W2，q1<q2 B. W1<W2，q1＝q2 C. W1>W2，q1＝q2 D. W1>W2，q1>q2

8. 如图所示，图线a是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，所产生正弦交流电的图象如图线b所示，以下关于这两个正弦交流电的说法不正确的是（    ）

A. 线圈先后两次转速之比为3:2

B. 在图中t = 0时刻穿过线圈的磁通量为零

C. 交流电a的瞬时值为V

D. 交流电b的最大值为V

9. 如图，在重力、电场力和洛伦兹力作用下，一带电液滴做直线运动，下列关于带电液滴的性质和运动的说法中不正确的是

A. 液滴可能带负电

B. 液滴一定做匀速直线运动

C. 不论液滴带正电或负电，运动轨迹为同一条直线

D. 液滴不可能在垂直电场的方向上运动

10. 如图所示，A、B为平行金属板，两板相距为d，分别与电源两极相连，两板的中央各有一小孔M和N。今有一带电质点，自A板上方相距为h的P点由静止自由下落(P、M、N在同一竖直线上)，空气阻力忽略不计，到达N孔时速度恰好为零，然后沿原路返回，若保持两极板间的电压不变，则    (    )

A. 把A板向上平移一小段距离，质点自P点自由下落后仍能返回

B. 把A板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落

C. 把B板向上平移一小段距离，质点自P点自由下落后不能返回

D. 把B板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落

11. 在如图所示的电路中，闭合开关S，当滑动变阻器的滑动触头P向上滑动过程中，下列说法正确的是

A. 电压表V1示数在变大，电压表V2示数在变小

B. 电流表A的示数减小，电压表V3示数在变小

C. 电容器的电荷量增大，电阻R1消耗的电功率变大

D. 电源内阻损耗的功率变大，电源消耗的总功率变大

12. 如图所示，直角三角形ABC区域中存在一匀强磁场，磁感应强度为B，已知AB边长为L，∠C=30°，比荷均为的带正电粒子（不计重力）以不同的速率从A点沿AB方向射入磁场，则

A. 粒子速度越大，在磁场中运动的时间越短

B. 粒子在磁场中运动的最长时间为

C. 粒子速度越大，在磁场中运动的路程越短

D. 粒子在磁场中运动最长路程为

二．实验题（15分）（13题8分，14题8分）

13. 某同学在“探究电磁感应的产生条件”的实验中，设计了如图所示的装置。线圈A通过电流表甲、高阻值的电阻、变阻器R和开关连接到干电池上，线圈B的两端接到另一个电流表乙上，两个电流表相同，零刻度居中，闭合开关后，当滑动变阻器R的滑片P不动时，甲、乙两个电流表指针的不同的位置如图所示。

（1）当滑片P较快地向左滑动时，甲表指针的偏转方向是___，乙表指针的偏转方向是___(填“向右偏”、“向左偏”或“不偏转”)

（2）断开开关，待电路稳定后再迅速闭合开关，乙表的偏转情况是___(填“向左偏”、“向右偏”或“不偏转”)

（3）从上述实验可以初步得出结论：______

14. 为了测量一节干电池电动势和内阻，某同学采用了伏安法，现备有下列器材：

A．被测干电池一节

B．电流表1：量程为0~0.6A，内阻r=0.3Ω

C．电流表2：量程为0~0.6A，内阻约为0.1Ω

D．电压表1：量程0~3V，内阻未知

E．电压表2：量程为0~15V，内阻未知

F．滑动变阻器1：0~10Ω， 2A

G．滑动变阻器2：0~100Ω， 1A

H．开关、导线若干

在用伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差；在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻。

(1)在上述器材中请选择适当的器材；_____（选填仪器前的字母代号）；

(2)实验电路图应选择上图中______（选填“甲”或“乙”）；

(3)根据实验中电流表和电压表的示数得到了如图丙所示的U﹣I图象，则干电池的电动势E=_____V，内阻r'=______Ω。

三．计算题（36分 ）

15. 如图所示，电源的电动势E=110V，电阻R1=21Ω，电动机绕组的电阻R0=0.5Ω，电键S1始终闭合．当电键S2断开时，电阻R1的电功率是525W；当电键S2闭合时，电阻R1的电功率是336W，求：

（1）电源的内电阻；

（2）当电键S2闭合时流过电源的电流和电动机的输出功率．

16. 如图所示，平行光滑长导轨处于同一水平面内，相距为l，电阻不计，左端与阻值为R的电阻相连．金属杆质量为m，电阻为r，垂直于两导轨放置，整个装置放在竖直向下、磁感应强度为B的匀强磁场中．现对杆施加一水平向右的恒定拉力F，使它由静止开始运动．求：

(1)当杆的速度为v时，杆的加速度a；

(2)杆稳定时的速度；

(3)若杆从静止到达稳定的过程中，杆运动的距离为s，则此过程回路中产生的热量Q为多少？

17. 如图所示，在xOy坐标平面的第一象限内有一沿y轴负方向的匀强电场，在第四象限内有一垂直于平面向里的匀强磁场，现有一质量为m、电量为+q的粒子（重力不计）从坐标原点O射入磁场，其入射方向与x的正方向成45°角。当粒子运动到电场中坐标为（3L，L）的P点处时速度大小为v0，方向与x轴正方向相同。求

(1)粒子从O点射入磁场时的速度v；

(2)匀强电场的场强E和匀强磁场的磁感应强度B；

(3)粒子从O点运动到P点所用的时间。
