备战2021中考物理章节专题训练——专题十九：生活用电

备战2021中考物理章节专题训练——专题十九：生活用电

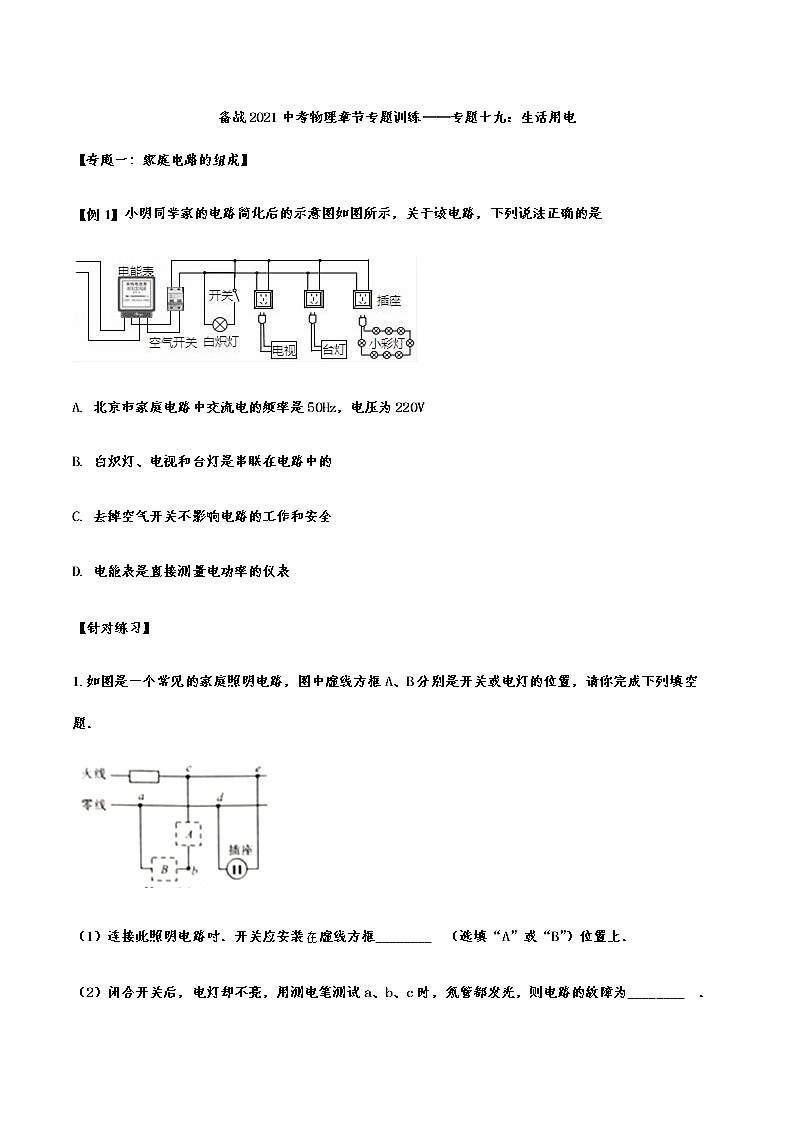

【专题一：家庭电路的组成】

【例1】小明同学家的电路简化后的示意图如图所示，关于该电路，下列说法正确的是

A. 北京市家庭电路中交流电的频率是50Hz，电压为220V

B. 白炽灯、电视和台灯是串联在电路中的

C. 去掉空气开关不影响电路的工作和安全

D. 电能表是直接测量电功率的仪表

【针对练习】

1.如图是一个常见的家庭照明电路，图中虚线方框A、B分别是开关或电灯的位置，请你完成下列填空题．

（1）连接此照明电路吋．开关应安装虚线方框________  （选填“A”或“B”）位置上．

（2）闭合开关后，电灯却不亮，用测电笔测试a、b、c时，氖管都发光，则电路的故障为________  ．

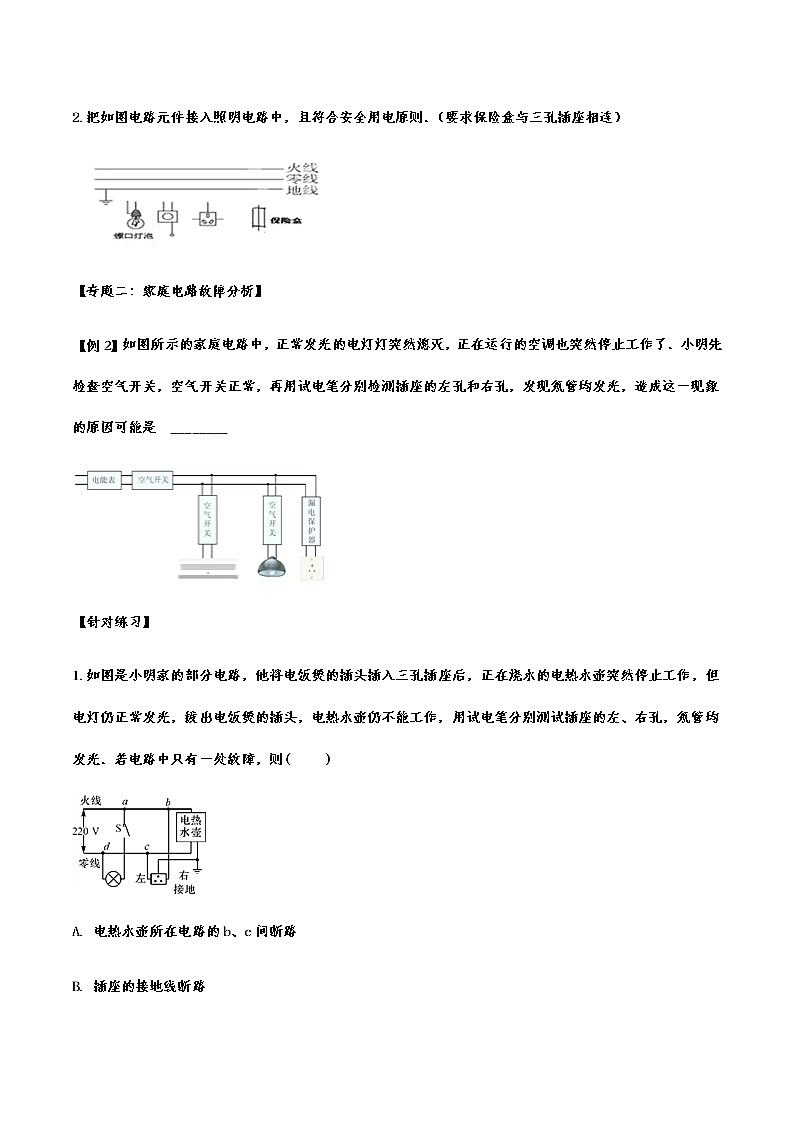

2.把如图电路元件接入照明电路中，且符合安全用电原则．（要求保险盒与三孔插座相连）

【专题二：家庭电路故障分析】

【例2】如图所示的家庭电路中，正常发光的电灯灯突然熄灭，正在运行的空调也突然停止工作了．小明先检查空气开关，空气开关正常，再用试电笔分别检测插座的左孔和右孔，发现氖管均发光，造成这一现象的原因可能是 ________

【针对练习】

1.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则(     )

A. 电热水壶所在电路的b、c间断路

B. 插座的接地线断路

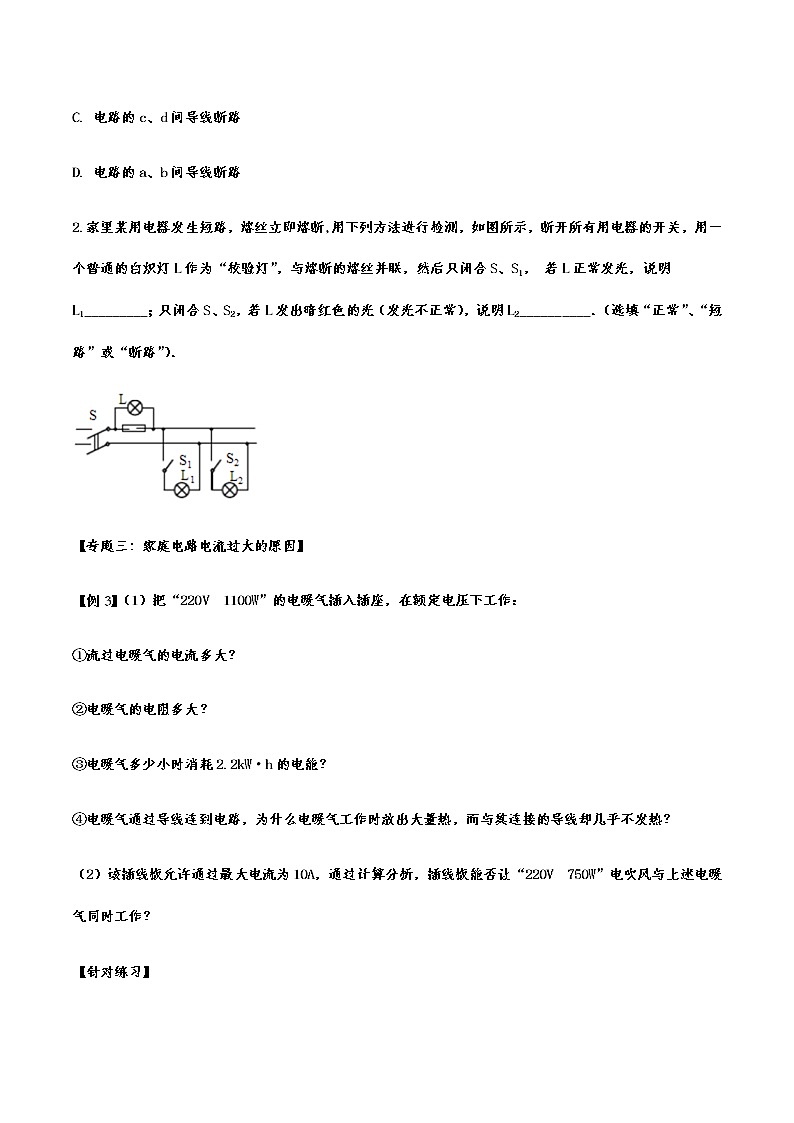

C. 电路的c、d间导线断路

D. 电路的a、b间导线断路

2.家里某用电器发生短路，熔丝立即熔断,用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1， 若L正常发光，说明L1_________；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2__________．（选填“正常”、“短路”或“断路”）．

【专题三：家庭电路电流过大的原因】

【例3】（1）把“220V  1100W”的电暖气插入插座，在额定电压下工作：

①流过电暖气的电流多大？

②电暖气的电阻多大？

③电暖气多少小时消耗2.2kW·h的电能？

④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？

（2）该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V  750W”电吹风与上述电暖气同时工作？

【针对练习】

1.家庭电路中“超负荷”是指电路中      过大．出现上述情况时，电路中的熔断器或空气开关会自动切断电路．熔断器中的熔丝熔断的原理是电流的      效应．如图是空气开关的原理图，它切断电路则是利用了电流的      效应．

2.电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起，某电焊机输出电压40V，输出功率2000W．各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如表．从安全角度考虑．应选择________（填写导线规格）作为电焊机的输出导线．

【专题四：安全用电】

【例4】学习了安全用电知识后，你认为下列说法中正确的是

A. 使用试电笔时手要接触笔尾金属体

B. 在高压线下钓鱼

C. 高大建筑物上安装避雷针

D. 发现有人触电应先断开电源

【针对练习】

1.小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线．小明认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了．如果按小明的说法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是

A. 用电器开关闭合时，外壳会带电，人接触外壳易触电

B. 用电器开关闭合时，会短路，造成电流过大，引起火灾

C. 无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电

D. 用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才带电，人接触外壳易触电

2.如图为模拟触电场景，甲、乙、丙三只小鸟，当开关S断开时，会触电的小鸟是 ________；当开关S闭合时，触电的那只小鸟之所以触电的原因是 ________．（小鸟电阻比灯丝电阻大的多）

【达标测练】

1.如图是家庭电路简图，两个灯泡均标有“220V，100W”．下列说法中不符合安全用电原

则是

A. 图中甲的位置应安装电能表

B. 电灯与插座之间是并联的

C. 电灯与开关应串联，且开关控制连接火线的一端

D. 保险丝熔断后在短时间内可以用铜丝代替

2.如图所示，是家庭电路的部分电路连接示意图，其中接线错误的是(      )

A. 三孔插座 B. 两孔插座 C. 开关 D. 电灯

3.关于家庭电路，下列说法正确的是

A. 在现有的照明电路中，增加大功率用电器时只需换上足够粗的保险丝即可

B. 当电路被保险丝装置切断时，要先找到发生事故的原因，排除之后再恢复供电

C. 家庭电路中的熔丝可以用铁丝代替

D. 家庭电路中的熔丝熔断，一定是发生了短路

4.小军刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿电笔测试如图中的a、b、c、d四点时，只有b点不发光．请你帮他分析发生的故障是

A. 火线与零线短路 B. 电灯的灯丝断了

C. a、d之间某处短路 D. b、d之间某处断路

5.小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是

A. 漏电电流大于 30mA，保护器会在 0.1 秒之内切断电源

B. 漏电持续时间超过0.1秒时保护器才能动作

C. 当漏电电流达到 15mA 时就能起到可靠的保护作用

D. 只有当进户电压大于 220V 或用电电流大于 20A 时，才能起保护作用

6.如图所示，a 图中甲站在干燥的木桌上，一只手接触到火线上；b 图中乙站在干燥的木桌上，一只手接触到火线上，此时另有丙站在地面上用手去拉乙．则甲、乙、丙三人谁会触电

A. 甲 B. 乙和丙 C. 甲和乙 D. 甲、乙和丙

7.家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备．家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用．漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是(  )

A.  B.  C.  D.

8.小林家买了一台“220V 1500W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220V 6A”字样的插座、标有“220V 10A”字样的两脚插头以及导线，组装了一个多孔的移动插座（如图所示）．这个移动插座存在的两个问题：①________；②________．

9.小华在用试电笔检测家里墙上的插座里是否有电时，使试电笔氖管发光的是______线，他发现插孔里有个塑料做的弹性挡片，塑料挡片的作用是_____，如图所示是小华使用测电笔的两种方法，其中正确的是________．

10.图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．

11.请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．

12.如图所示，是家中常见的带开关的二孔插座、三孔插座的插线板．请用笔画线代替导线把它接入家庭电路．

备战2021中考物理章节专题训练——专题十九：生活用电参考答案

【专题一：家庭电路的组成】

【例1】小明同学家的电路简化后的示意图如图所示，关于该电路，下列说法正确的是

A. 北京市家庭电路中交流电的频率是50Hz，电压为220V

B. 白炽灯、电视和台灯是串联在电路中的

C. 去掉空气开关不影响电路的工作和安全

D. 电能表是直接测量电功率的仪表

【答案】A

【解析】

我国家庭电路中交流电的频率是50Hz，电压为220V，故A正确；白炽灯、电视和台灯工作时互不影响，是并联在电路中的，故B错误；空气开关对电路起到保护作用，去掉空气开关一般不影响电路的正常工作，但一旦出现短路或干路电流过大时，会严重影响电路的安全，故C错误；电能表是直接测量电功的仪表，故D错误，故选A．

【针对练习】

1.如图是一个常见的家庭照明电路，图中虚线方框A、B分别是开关或电灯的位置，请你完成下列填空题．

（1）连接此照明电路吋．开关应安装虚线方框________  （选填“A”或“B”）位置上．

（2）闭合开关后，电灯却不亮，用测电笔测试a、b、c时，氖管都发光，则电路的故障为________  ．

【答案】    (1). A；     (2). 零线断路．

【解析】

开关应接在灯与火线之间．当测电笔分别测试a、b、c时，氖管都发光，说明零线断路了．

（1）保险丝接在火线上，开关应接在灯与火线之间．因此开关应接在A处．

（2）闭合开关后，电灯却不亮；用测电笔测试a、b、c时，氖管都发光，灯、开关与火线相通了，说明火线有电，所以零线断路．

故答案为A；零线断路．

2.把如图电路元件接入照明电路中，且符合安全用电原则．（要求保险盒与三孔插座相连）

【答案】如下图所示

【解析】

在家庭电路连接时，开关应与用电器串联，并且要接在火线的一端；插座应一端接火线，一端接零线，对于三孔的，中间的孔是接地线的；保险丝应接在火线上．

【专题二：家庭电路故障分析】

【例2】如图所示的家庭电路中，正常发光的电灯灯突然熄灭，正在运行的空调也突然停止工作了．小明先检查空气开关，空气开关正常，再用试电笔分别检测插座的左孔和右孔，发现氖管均发光，造成这一现象的原因可能是 ________

【答案】户外零线断路（空气总开关之前的零线断路）

【解析】

小明先检查空气开关，空气开关正常，再用试电笔分别检测插座的左孔和右孔，发现氖管均发光．说明，电路中没有出现短路，应该是出现了断路，则造成这一现象的原因可能是户外零线断路（空气总开关之前的零线断路）．

【针对练习】

1.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则(     )

A. 电热水壶所在电路的b、c间断路

B. 插座的接地线断路

C. 电路的c、d间导线断路

D. 电路的a、b间导线断路

【答案】C

【解析】

电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在c、d之间开路，故C正确；故应选C．

2.家里某用电器发生短路，熔丝立即熔断,用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1， 若L正常发光，说明L1_________；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2__________．（选填“正常”、“短路”或“断路”）．

【答案】    (1). 短路    (2). 正常

【解析】

如图，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，则后面的支路开关闭合时，此灯与该支路灯泡串联．

只闭合S、S1 ， 若L正常发光，说明两端电压为220V左右，则L1处出现了短路；

只闭合S、S2，如果该运动正常，两灯为串联，灯两端的电压都降低，灯L发出暗红色的光，故说明L2正常．

【专题三：家庭电路电流过大的原因】

【例3】（1）把“220V  1100W”的电暖气插入插座，在额定电压下工作：

①流过电暖气的电流多大？

②电暖气的电阻多大？

③电暖气多少小时消耗2.2kW·h的电能？

④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？

（2）该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V  750W”电吹风与上述电暖气同时工作？

【答案】（1） 5A  44Ω  2h  ④见解析所示  （2）可以

【解析】

（1）①因为P＝UI，则I＝＝5A；②电暖气的电阻为R＝＝44Ω；③消耗2.2kW•h电能的时间t＝2.2kW∙h＝2h；④虽然导线和电暖器串联，电流相等，但是电暖器的电阻远远大于导线电阻，相同时间内，由焦耳定律Q＝I2Rt可知，电暖器工作时放出大量的热，而与其连接的导线却几乎不发热；（2）电吹风正常工作时的电流I＝3.4A，电吹风和电暖器是并联电路，因此总电流为：I总＝5A+3.4A＝8.4A＜10A，因此插线板可以让电吹风和电暖器同时工作．

【针对练习】

1.家庭电路中“超负荷”是指电路中      过大．出现上述情况时，电路中的熔断器或空气开关会自动切断电路．熔断器中的熔丝熔断的原理是电流的      效应．如图是空气开关的原理图，它切断电路则是利用了电流的      效应．

【答案】总功率（或电流）                 热                  磁

【解析】

解：（1）电线都有允许通过的最大电流值，如果电流超过允许通过的最大电流值，则电流会使电线发热引起火灾，这就是物理中所说的过载，也就是我们生活中所说的“超负荷”；

（2）电流通过导体时电能转化成热，这种现象叫电流的热效应．熔断器中的熔丝就是保险丝，它之所以被熔断是由于电流过大，通过熔丝时产生的热量过多，使得熔丝的温度升高而被熔断，所以熔丝熔断是电流的热效应引起的；

（3）通电导线周围存在磁场，这种现象叫电流的磁效应．由图可知，空气开关中有一个电磁铁（电磁铁的原理是电流的磁效应），当电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，使开关断开，切断电路，所以空气开关切断电路是电流的磁效应引起的．

故答案为：电流；热；磁．

2.电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起，某电焊机输出电压40V，输出功率2000W．各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如表．从安全角度考虑．应选择________（填写导线规格）作为电焊机的输出导线．

【答案】横截面积10mm2

【解析】

电焊机工作时，导线中的电流为：，查表可得，应选用横截面积为10mm2的导线作为电焊机的输出导线.

【专题四：安全用电】

【例4】学习了安全用电知识后，你认为下列说法中正确的是

A. 使用试电笔时手要接触笔尾金属体

B. 在高压线下钓鱼

C. 高大建筑物上安装避雷针

D. 发现有人触电应先断开电源

【答案】ACD

【解析】

A. 使用测电笔时，手要与笔尾金属体接触，A符合安全用电原则，故A正确；

B. 在高压线下钓鱼，很容易造成高压电弧触电，B不符合安全用电原则，故B错误；

C. 安装避雷针后，当有雷电时，电流会从避雷针传入大地，从而避免电流通过建筑物产生破坏作用，C符合安全用电原则，故C正确；

D. 发现有人时，首先要切断电源，再采取救援措施；切不可带电救人，容易造成救人者的人身伤害，D符合安全用电原则，故D正确．

【针对练习】

1.小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线．小明认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了．如果按小明的说法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是

A. 用电器开关闭合时，外壳会带电，人接触外壳易触电

B. 用电器开关闭合时，会短路，造成电流过大，引起火灾

C. 无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电

D. 用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才带电，人接触外壳易触电

【答案】A

【解析】

将电器外壳与零线相连，如果零线出现了断路，则当用电器开关闭合时零线与火线直接相连，金属外壳带电，此时若人接触金属外壳会发生触电事故，故选A．

2.如图为模拟触电场景，甲、乙、丙三只小鸟，当开关S断开时，会触电的小鸟是 ________；当开关S闭合时，触电的那只小鸟之所以触电的原因是 ________．（小鸟电阻比灯丝电阻大的多）

【答案】    (1). 甲    (2). 丙小鸟和灯并联，其两端有电压，有电流通过丙鸟身体

【解析】

当开关S断开时，甲小鸟的两脚在同一根电线上，当开关断开时，小鸟起到了导线的作用，有电流流过它的身体，因此有可能触电；丙小鸟的两脚分别接触了电灯的两端，自己与灯泡并联，而它的电阻远远大于灯泡的电阻，故其身体中的电流非常小，不会触电．同时对于乙小鸟，由于两个爪子间的距离很小，即小鸟自身的电阻远远大于小鸟两爪子之间导线的电阻，故通过其身体的电流也非常小，故不会触电．当开关S闭合时，甲、乙均被导线短路，不会触电，而丙小鸟和灯并联，其两端有电压，有电流通过丙鸟身体，丙小鸟会触电．

故答案为甲；丙小鸟和灯并联，其两端有电压，有电流通过丙鸟身体．

【达标测练】

1.如图是家庭电路简图，两个灯泡均标有“220V，100W”．下列说法中不符合安全用电原

则是

A. 图中甲的位置应安装电能表

B. 电灯与插座之间是并联的

C. 电灯与开关应串联，且开关控制连接火线的一端

D. 保险丝熔断后在短时间内可以用铜丝代替

【答案】D

【解析】

A．家庭电路中，进户线应先进入电能表．故图中甲的位置应安装电能表，故A符合安全用电原则；

B．电灯与插座之间是并联的，这样工作时才会互不影响，故B符合安全用电原则；

C．电灯与开关应串联，且开关控制连接火线的一端，故C符合安全用电原则；

D．保险丝熔断后如果用铜丝代替，则不能对电路起到保护作用，故D不符合安全用电原则，故选D．

2.如图所示，是家庭电路的部分电路连接示意图，其中接线错误的是(      )

A. 三孔插座 B. 两孔插座 C. 开关 D. 电灯

【答案】A

【解析】

解：A、三孔插座左孔接零线，右孔接火线，上孔接地线．图中左右孔火线和零线接反了，接线错误．

B、两孔插座，左孔接零线，右孔接火线．接线正确．

C、火线首先进开关，再入灯泡，与灯串联，接线正确．

D、电灯与控制开关串联，并接到开关与零线之间．接线正确．

故选A

3.关于家庭电路，下列说法正确的是

A. 在现有的照明电路中，增加大功率用电器时只需换上足够粗的保险丝即可

B. 当电路被保险丝装置切断时，要先找到发生事故的原因，排除之后再恢复供电

C. 家庭电路中的熔丝可以用铁丝代替

D. 家庭电路中的熔丝熔断，一定是发生了短路

【答案】B

【解析】

A. 在现有的照明电路中，增加用电器时，电路中的总功率会增大，所以要同时考虑电能表、输电线和保险丝的承受能力，故A错误；

B. 保险丝熔断后，可能是使用的电器总功率过大，也可能是短路故障引起的，因此保险丝熔断后，更换上新的保险丝，检修线路正常后才可以恢复供电，故B正确．

C. 当用铜丝或铁丝代替保险丝后，由于铜丝或铁丝的熔点很高，温度即使升高到一定程度，它也不会自动熔断，起不到保护电路的作用，故C错误；

D. 家庭电路中的熔丝熔断，可能是发生了短路，也可能是电路总功率过大，故D错误；

故选B.

4.小军刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿电笔测试如图中的a、b、c、d四点时，只有b点不发光．请你帮他分析发生的故障是

A. 火线与零线短路 B. 电灯的灯丝断了

C. a、d之间某处短路 D. b、d之间某处断路

【答案】D

【解析】

测电笔接触a、c、d三点氖管都发光，说明从火线到这三点之间的线路都是通路，而接触b点氖管不发光，说明从b点与火线断开，则故障在b、d之间断路．

5.小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是

A. 漏电电流大于 30mA，保护器会在 0.1 秒之内切断电源

B. 漏电持续时间超过0.1秒时保护器才能动作

C. 当漏电电流达到 15mA 时就能起到可靠的保护作用

D. 只有当进户电压大于 220V 或用电电流大于 20A 时，才能起保护作用

【答案】A

【解析】

A、漏电电流大于30mA，保护器会在0.1s之内切断电源，故A正确；

B、只要在漏电电流大于30mA，保护器会在0.1s之内切断电源，故B错误；

C、额定不漏电电流为15mA，其表示电路中漏电电流小于15毫安时，保护器不会自动切断电源起保护作用，故C错误；

D、20A表示漏电保护器的额定电流是20安，220V表示漏电保护器的额定电压是220伏，当与它控制的电路中的电流和电压超过其额定值时，漏电保护器会自动切断电源起保护作用，故D错误．

故选A．

6.如图所示，a 图中甲站在干燥的木桌上，一只手接触到火线上；b 图中乙站在干燥的木桌上，一只手接触到火线上，此时另有丙站在地面上用手去拉乙．则甲、乙、丙三人谁会触电

A. 甲 B. 乙和丙 C. 甲和乙 D. 甲、乙和丙

【答案】B

【解析】

a中，由于人踩在干燥的木凳上，且只有一只手接触火线，不能构成电流的路径，故不会发生触电；

b中，乙接触火线，乙丙相连，丙踩在地上，所以此时相当于乙丙串联，故会造成乙丙中有电流通过，即乙丙都会触电．

故选B.

7.家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备．家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用．漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是(  )

A.  B.  C.  D.

【答案】C

【解析】

AB．闭合开关S时，通过虚线框内火线和零线的电流相等，此时无法模拟漏电情形，故AB不正确；

C．闭合开关时，通过虚线框内火线的电流小于通过该装置零线的电流，可以模拟漏电情形，故C正确；

D．闭合开关时，虚线框内火线电流仍然等于零线电流，因为导线将电阻R短路，所以闭合开关不影响电路，故D不正确．

8.小林家买了一台“220V 1500W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220V 6A”字样的插座、标有“220V 10A”字样的两脚插头以及导线，组装了一个多孔的移动插座（如图所示）．这个移动插座存在的两个问题：①________；②________．

【答案】    (1). 插座允许通过的电流小于热水器正常工作时的电流；     (2). 从安全用电来说，两脚插头没有接地线．

【解析】

热水器的额定电流，而多功能插座的额定电流为6A，即热水器的额定电流大于了多功能插座的额定电流，会造成用电事故的；热水器是金属外壳，应通过三孔的插头接地线，两脚插头没有接地线．

故答案为①插座允许通过的电流小于热水器正常工作时的电流；②从安全用电来说，两脚插头没有接地线．

9.小华在用试电笔检测家里墙上的插座里是否有电时，使试电笔氖管发光的是______线，他发现插孔里有个塑料做的弹性挡片，塑料挡片的作用是_____，如图所示是小华使用测电笔的两种方法，其中正确的是________．

【答案】    (1). 火    (2). 防止触电    (3). 甲

【解析】

测电笔接触电线时，若测电笔氖管发光，则说明所接为火线；

弹性档片是绝缘体，应用在电器或电路元件中是为了防止人接触金属片而发生触电现象；测电笔使用时手不要接触测电笔前端的金属体，手必须接触测电笔末端的金属体，图中甲的使用方法是正确的，

10.图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．

【答案】

【解析】

台灯旋钮开关相当于滑动变阻器，它是控制台灯，应与台灯串联，且开关应接在火线的一侧；开关S2是控制电视机的，它应与电视机插座串联，且开关应接在火线的一侧；如下图所示：

11.请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．

【答案】

【解析】

（1）灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；

（2）三孔插座与灯泡并联，其接法为：左零右火上接地，作图如下：

12.如图所示，是家中常见的带开关的二孔插座、三孔插座的插线板．请用笔画线代替导线把它接入家庭电路．

【答案】

【解析】

依题意可知，此时开关处于干路中，且两个插座并联，将三孔插座的上孔接接地线，如图所示：
