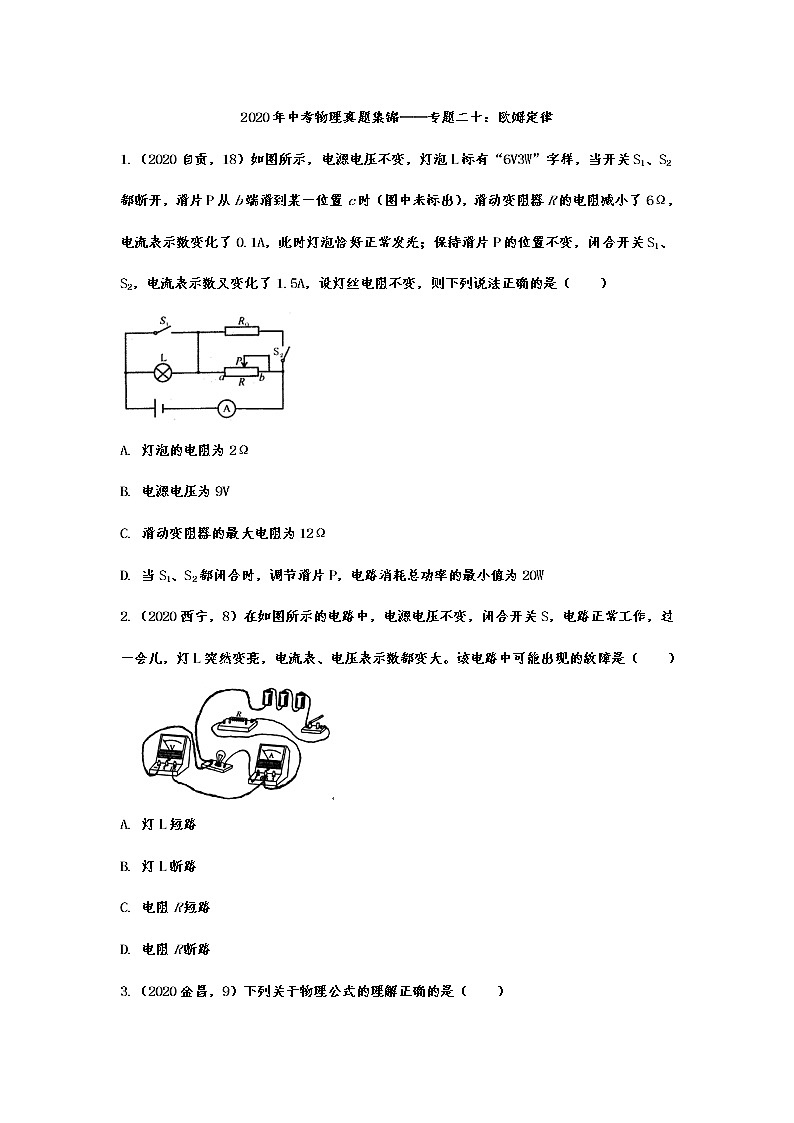

2020年中考物理真题集锦——专题二十：欧姆定律

2020年中考物理真题集锦——专题二十：欧姆定律
1.（2020自贡，18）如图所示，电源电压不变，灯泡L标有“6V3W”字样，当开关S1、S2都断开，滑片P从b端滑到某一位置c时（图中未标出），滑动变阻器R的电阻减小了6Ω，电流表示数变化了0.1A，此时灯泡恰好正常发光；保持滑片P的位置不变，闭合开关S1、S2，电流表示数又变化了1.5A，设灯丝电阻不变，则下列说法正确的是（　　）

A. 灯泡的电阻为2Ω
B. 电源电压为9V
C. 滑动变阻器的最大电阻为12Ω
D. 当S1、S2都闭合时，调节滑片P，电路消耗总功率的最小值为20W
2.（2020西宁，8）在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。该电路中可能出现的故障是（　　）

A. 灯L短路
B. 灯L断路
C. 电阻R短路
D. 电阻R断路

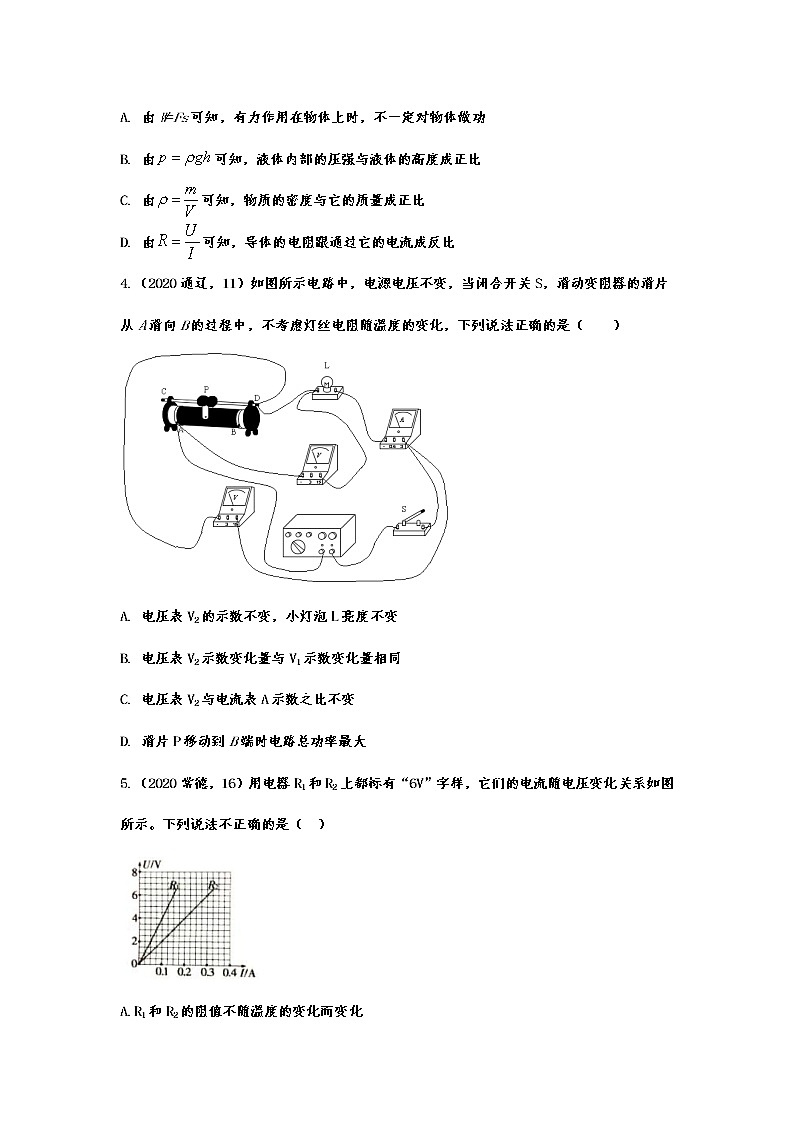

3.（2020金昌，9）下列关于物理公式的理解正确的是（　　）
A. 由W=Fs可知，有力作用在物体上时，不一定对物体做功
B. 由可知，液体内部的压强与液体的高度成正比
C. 由可知，物质的密度与它的质量成正比
D. 由可知，导体的电阻跟通过它的电流成反比
4.（2020通辽，11）如图所示电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片从A滑向B的过程中，不考虑灯丝电阻随温度的变化，下列说法正确的是（　　）

A. 电压表V2的示数不变，小灯泡L亮度不变
B. 电压表V2示数变化量与V1示数变化量相同
C. 电压表V2与电流表A示数之比不变
D. 滑片P移动到B端时电路总功率最大

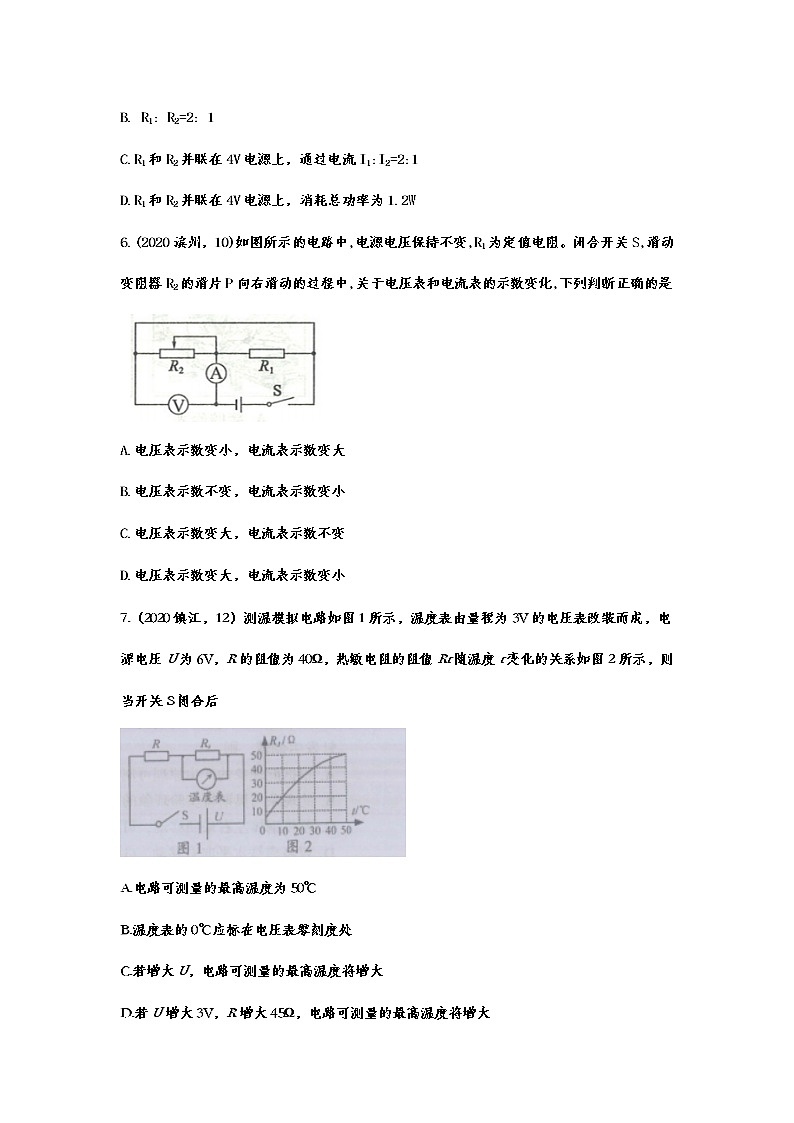

5.（2020常德，16）用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如图所示。下列说法不正确的是（ ）

A.R1和R2的阻值不随温度的变化而变化
B. R1: R2=2: 1
C.R1和R2并联在4V电源上，通过电流I1:I2=2:1
D.R1和R2并联在4V电源上，消耗总功率为1.2W
6.(2020滨州，10)如图所示的电路中,电源电压保持不变,R1为定值电阻。闭合开关S,滑动变阻器R2的滑片P向右滑动的过程中,关于电压表和电流表的示数变化,下列判断正确的是

A.电压表示数变小，电流表示数变大
B.电压表示数不变，电流表示数变小
C.电压表示数变大，电流表示数不变
D.电压表示数变大，电流表示数变小
7.（2020镇江，12）测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示，则当开关S闭合后

A.电路可测量的最高温度为50℃
B.温度表的0℃应标在电压表零刻度处
C.若增大U，电路可测量的最高温度将增大
D.若U增大3V，R增大45Ω，电路可测量的最高温度将增大
8.（2020鄂州，14）如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则

A. L2两端的电压为1.5V
B. L1两端的电压为1.5V
C. L1与L2的灯丝电阻之比为2：1
D. 通过L1与L2的电流之比为1：2
9.（2020内江，9）若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（　　）

A. 电流表指针明显偏转 B. 小灯泡发光
C. 电压表指针明显偏转 D. 电池被烧坏
10．（2020齐齐哈尔，10）在如图所示的电路中，电源两端电压保持不变。当闭合开关S，滑动变阻器R的滑片P向右移动时，下列说法中正确的是（　　）

A．电流表示数变大 B．电压表示数不变
C．小灯泡亮度变暗 D．电路总电阻变小
11.(2020鸡西，13)小张同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象。根据图象，下列说法错误的是 （ ）

A.当导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1A
B.将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 A。
C.通过导体甲的电流与其两端的电压成正比
D.导体甲的电阻大于导体乙的电阻
12.（2020南宁，13）图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小｡若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数増大，则（　　）

A. 选用电压表接在a､b之间
B. 选用电压表接在b､c之间
C. 选用电流表接b､c之间
D. 选用电流表接在a､c之间
13.（2020临沂，17）如图是“伏安法”测电阻的电路图。闭合开关S，将滑片P向左滑动的过程中（　　）

A．电流表示数变小 B．电压表示数不变
C．电路总功率变小 D．两表示数的比值不变
14.（2020抚顺，8）如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（　　）

A. 电流表A示数变小
B. 电压表V1示数不变
C. 电压表V2示数与电流表A示数乘积变小
D. 电压表V1示数与电流表A示数比值变小
15.（2020绥化，8）如图所示的电路中，电源电压不变，当开关S断开时，灯泡L正常发光；当开关S闭合时，下列说法正确的是（　　）

A. 电流表示数不变 B. 电压表示数变小
C. 灯泡L变亮 D. 灯泡L与电阻R并联
16.（2020遵义，7）如图所示，电源电压保持不变，R1为定值电阻。闭合开关S，电压表V1示数为U1，电压表V2示数为U2，电流表A示数为I，在滑动变阻器的滑片P向左移动的过程中，电压表V2示数变化了，电流表A示数变化了。下列说法正确的是（　　）

A. U1不变，U2变大，I变小 B. U1变小，U2不变，I变小
C. 与的比值不变 D. 与的比值变大
17.（2020青海，13）如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是

A. 同时闭合两个开关，通过两只灯泡的电流一定相同
B. 若电压表和电流表的位置对调，闭合、后，则两表都被烧坏
C. 若先闭合，再闭合，电压表示数不变，电流表的示数变大
D. 若灯被短路，闭合、后，灯不亮，灯亮电流表损坏
18.（2020曲阳，13）一段导体两端的电压是4V时，通过它的电流是0.8A，那么这段导体的电阻是( )
A．5Ω B．7.5Ω C．10Ω D．12.5Ω
19.(2020鸡西，1)为了纪念在物理学中作出杰出贡献的物理学家，有时会用他们的名字作为物理量的单位。如图中的四位物理学家，用于命名电阻单位的是（ ）

A．牛顿 B．焦耳 C．帕斯卡 D．欧姆
20.（2020贵港，10）如图所示，保持电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动，下列说法正确的是（ ）

A. 在甲图中，电压表V示数不变，电流表A1、A2示数均变大
B. 在甲图中，电流表A1示数变小，电压表V、电流表A2示数均不变
C. 在乙图中，电压表V1示数不变，电流表A、电压表V2示数均变小
D. 在乙图中，电压表V2示数变大，电流表A示数变小，电压表V1示数不变
21.（2020西藏，8）如图所示，开关闭合后，电压表V1的示数为2V，电压表V2的示数为5V，则R1：R2等于（　　）

A. 2：5 B. 5：2 C. 3：2 D. 2：3
22．（2020德州，11）如图所示的电路中，电源电压和灯泡电阻都不变，闭合开关S滑动变阻器的滑片P由滑动变阻器左端向右滑动到其中点的过程中，下列判断正确的是（　　）

A．电流表示数变小，电压表示数不变，灯泡亮度不变
B．电流表示数变大，电压表示数不变，灯泡亮度不变
C．电流表示数变大，电压表示数变小，灯泡亮度变暗
D．电压表与电流表示数的比值变大
23.(2020乐山，14)小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。当袋中药液量减少时

A．电压表示数减小，灯泡亮度变暗
B．电压表示数减小，灯泡亮度变亮
C．电压表示数增大，灯泡亮度变暗
D．电压表示数增大，灯泡亮度变亮
24.（2020泰安，8）如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是

A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
25.(2020宜昌，13）交警查“酒驾”的测试仪内部有一个酒精气体传感器，它是一种气敏电阻，其阻值随酒精气体浓度的增大而减小。测试位电路主要由气敏电阻R、定值电阻R0和电压表组成酒精气体的浓度通过电压表示数反映，司机呼出的酒精气体浓度越大，电压表的示数就越大。下列符合要求的电路图是
A. B.
C. D.
26.（2020岳阳，7）对物理量的关系式理解正确的是（　　）
A. 由可知，物质的密度与质量成正比
B. 由可知，物体的速度与路程成正比
C. 由可知，电流一定时，电阻与电压成正比
D. 由可知，受力面积一定时，压强与压力成正比
27.（2020株洲，21）在图甲所示电路中，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则（　　）

A. 电压表V1示数变大 B. 电压表V1示数不变 C. R1=5Ω D. R1=10Ω
28．（2020娄底，11）在科学实验中，为了减小误差或寻找普遍规律，经常需要进行多次实验：
①在“测量物体的长度”时，多次测量
②在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量
③在研究“串、并联电路中电流的规律”时，换用不同定值电阻，多次测量
④在“伏安法测电阻”的实验中，多次测量导体两端电压和通过导体的电流值
上述实验属于减少误差而进行多次实验的是（　　）
A．①③ B．①④ C．②③ D．②④
29.（2020西宁，6）如图所示是科技小组的几位同学设计的天然气泄漏检测电路，其中R为气敏电阻，R的阻值随天然气浓度变化曲线如图所示，R0为定值电阻，电源两端的电压恒定不变．电路设计要求当天然气浓度增大时，电路中电表示数增大，图中电路图符合设计要求的是

A. B. C. D.
30.（2020青海，12）如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。已知电源电压为，、为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为则下列判断中正确的是

A. 灯泡的灯丝断了 B. 开关接触不良
C. 灯泡的灯丝断了 D. 灯泡被短路
31.（2020菏泽，12）如图所示，闭合开关S后，灯泡L1和L都发光，两电表均有示数。由于某个灯泡发生障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路和电路故障的分析正确的是（　　）

A．灯泡L1和L2发光时，两灯并联 B．电压表测的是灯泡L1的电压
C．灯泡熄灭是由于灯泡L2开路 D．灯泡熄灭是由于灯泡L2短路
32.(2020鸡西，18)如图所示的电路中，电源电压不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是（ ）

A．灯泡L变亮
B．电路的总电阻增大
C．电压表示数变大
D．电流表示数逐渐变大
33.（2020百色，12）如图所示的电路中，电源电压不变，闭合开关S1，电压表和电流表有示数，接着再闭合开关S2，下列说法正确的是（　　）

A. 电压表示数不变
B. 电流表示数变小
C. 电压表和电流表示数的比值不变
D. 电压表和电流表示数的乘积变小
34.（2020广安，7）如图所示，电源电压不变，R1为定值电阻，开关闭合后滑片向右移动时，下列说法错误的是（　　）

A. 电压表测的是R1两端电压 B. 电流表示数变大
C. 电压表示数变小 D. 电压表与电流表示数之比不变
35.（2020郴州，17）小明设计了如图所示电路，电源电压不变，R为定值电阻。闭合开关S，当滑片P从a移到b的过程中，下列判断正确的是（　　）

A. 电压表示数变小，电流表示数变大，灯变亮
B. 电压表示数变大，电流表示数变大，灯变亮
C. 电压表示数变小，电流表示数变小，灯变暗
D. 电压表示数变大，电流表示数变小，灯变暗
36.（2020呼伦贝尔，14）如图所示，是检查酒驾的电路原理图，图中酒精传感器的电阻Rm与酒精气体的浓度成反比。测量时，下列判断正确的是（　　）

A. 当驾驶员吹出的气体酒精浓度升高时，电压表V1的示数减小
B. 当驾驶员吹出的气体酒精浓度升高时，电压表V2的示数减小
C. 当驾驶员吹出的气体酒精浓度升高时，电流表A的示数减小
D. 以上结果都不对
37.（2020凉山，10）如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（　　）

A．一定是灯泡L1断路 B．一定是灯泡L2断路
C．可能是灯泡L1短路 D．可能是灯泡L2短路
38．（2020德州，9）在探究物理知识的过程中，经常会用到一些研究方法，下列事例中运用相同研究方法的是（　　）
（1）研究光现象时，用光线描述光的传播情况
（2）探究通过导体的电流与导体两端电压的关系
（3）将发声的音叉紧靠乒乓球，乒乓球被弹开说明音叉在振动
（4）探究电流通过导体产生的热量与电阻的关系
A．（1）与（3） B．（1）与（4） C．（2）与（4） D．（2）与（3）
39.（2020武汉，19）如图所示，电源电压15V保持不变，滑动变阻器的滑片在最右端。闭合开关S1，断开开关S2，滑片P移至中点附近时，电流表的示数是0.5A，保持滑片P不动，闭合开开开关S2,断开开关S1时，电流表的示数是0.2A.则电阻R3的阻值是

A.20Ω B.30Ω C.45Ω D.50Ω
40.（2020岳阳，12）如图所示，电源电压不变，a、b、c为电流表或电压表。只闭合S1时，a表无示数，b表有示数，c表有示数且示数随滑片P的移动发生变化。则（　　）

A. a表是电压表
B. 先闭合S1、S2，再闭合S3，a表示数无变化
C. S1、S2、S3都闭合，移动滑片P，a、b两表示数无变化
D. S1、S2、S3都闭合，b表示数除以a表示数等于电阻R1的阻值
41.（2020孝感，5）如图所示的电路中，电源电压恒定，L为小灯泡，滑动变阻器R的滑片P处于中点，通过控制开关S1、S2和S3的通断来研究电路的常见故障与串、并联，通过调节滑动变阻器来分析电路中电流的变化情况，则（　　）

A. 闭合S3，断开S1、S2， R被短路
B. 闭合S1，断开S2、S3，L与R串联
C. 闭合S2，断开S1、S3， L与R并联
D. 闭合S2，断开S1、S3，滑片P向右移动，电流表的示数变小
42.(2020黄石，11)一恒压电源电压大于灯泡额定电压的2倍，为了让这样两个相同的灯泡均正常发光，小明同学设计了如下四个电路图，既可以使两个灯泡正常发光又最省电的电路是（　　）
A. B.
C. D.
43．（2020娄底，10）如图所示的电路中，电源两端的电压保持不变。闭合开关S后，将滑动变阻器的滑片向右移动的过程中，下列说法正确的是（　　）

A．电流表A的示数变小，电压表V1的示数变大
B．电流表A的示数变小，电压表V2的示数变大
C．电流表A的示数变大，电压表V1的示数变小
D．电流表A的示数变大，电压表V2的示数变小
44.（2020长春，10）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。为定值电阻，为光敏电阻，当有光照射时电阻变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（ ）

A.电阻的阻值变小 B.通过的电流变大
C.计数器两端的电压变大 D.与的电流之比变小
45.（2020连云港，3）如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（　　）

A. 电流表示数增大
B. 电压表示数减小
C. 定值电阻R两端的电压增大
D. 电压表示数与电流表示数比值增大
46.（2020天津，5）图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为（　　）

A. 40Ω B. 30Ω C. 20Ω D. 10Ω
47.（2020本溪，9）如图所示，电源电压不变。闭合开关，灯泡正常发光，电压表和电流表均正常。滑动变阻器的滑片从中点向右移动的过程中，下列说法正确的是（ ）

A.灯泡的亮度变暗
B.电压表V与电流表A1示数的乘积变小
C.电压表V与电流表A2示数的比值变小
D.电流表A1与电流表A2示数之差不变
48.（2020福建，15） 图为利用光敏电阻设计的监控装置示意图,是光敏电阻,当光照射的强度增大时其阻值变小,是定值电阻,电源电压不变。当有人经过通道遮蔽光线时

A.通过的电流变大 B.两端的电压变小
C.两端的电压变大 D.两端的电压变小
【 答 案 】D
49.（2020株洲，14）小明同学按下图连接好电路，闭合开关后发现，甲乙两灯泡均不亮。然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮。于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。根据以上现象可以推断出下列哪个结论是正确的（　　）

A. 甲灯泡断路 B. 乙灯泡断路
C. 甲乙灯泡都断路 D. 电源坏了
50.(2020安徽，17)在图示电路中，电源电压保持不变。闭合开关S后,将滑动变阻器的滑片P自左向右滑动，则

A.电流表A的示数减小
B.电压表V2的示数减小
C.电压表V1与电流表A的示数比值减小
D. 电压表V2与电流表A的示数比值减小
51.(2020甘孜州，12)电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机，与冰箱门联动的开关S2控制照明灯L。为此，小丽设计了图3中的四种电路，其中正确的是(  )

52.（2020济南，13）所有推动社会发展的科学知识和规律，都是经过众多科学家长期、艰苦地科学探究得来的。
下列关于科学家及其发现的陈述，符合物理学发展实际的是
A.阿基米德提出“运动不需要力维持”，为牛顿第一定律的建立奠定了基础
B.格里克用马德堡半球实验证明了大气压的存在，并准确测出大气压的值
C.欧姆对电流与电压及电阻的关系进行了深入研究，最后归纳出欧姆定律
D.法拉第发现了电磁感应现象，进步揭示了电现象和磁现象之间的联系
53.（2020鞍山，7）如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向左移动。下列说法中正确的是（　　）

A. 电流表A1的示数变大
B. 电压表V的示数变小
C. 电流表A2与A1的示数之差不变
D. 电压表V与电流表A2的示数之比变大
54.（2020威海，10）小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，水量减少时滑片上移。下列分析错误的是（　　）

A. 如果选择电压表，水量增多时电表示数变大
B. 如果选择电流表，水量减少时电表示数变小
C. 与电压表相比，选择电流表设计电路更节能
D. 如果选择电流表，R0可以在水太多时保护电路
55.（2020西藏，9）如图所示电路中，闭合开关后，发现电流表有示数，电压表无示数，则故障原因可能是（　　）

A. 小灯泡短路 B. 小灯泡断路
C. 滑动变阻器短路 D. 滑动变阻器断路
56.（2020江西，17）如图所示，是电学中常见的电路图，在A､B两点间分别接入下列选项中加点字的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（　　）

A. 探究电流与电压的关系—改变定值电阻两端电压
B. 探究电流与电阻的关系—调节电阻两端电压成倍数变化
C. 测量定值电阻的阻值—多次测量求平均值，减小误差
D. 测量小灯泡电功率—改变小灯泡两端电压，求平均电功率
57.（2020青海，11）如图所示，灯泡、的电阻分别为和闭合开关S，通过灯泡、的电流分别为、，它们两端的电压分别为、，则下列正确的是

A. ：：3  ：：1 B. ：：2  ：：1
C. ：：1  ：：3 D. ：：1  ：：2
58.（2020恩施，12）在如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片，发现电压表有示数但无明显变化､电流表有示数并且有变化，小灯泡不亮。则可能的故障原因是（ ）

A.小灯泡断路 B.小灯泡短路 C.变阻器短路 D.变阻器断路
59.(2020安徽，16) R1、R2、R3是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后,通过每个电阻的电流大小关系为

A.I1>I2>I3
B.I3> I2> I1
C.I1= I2= I3
D.I2> I1> I3
60.（2020赤峰，9）如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻，R为感光电阻，光照越强，阻值越小。烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。当烟雾浓度增大时，下列判断正确的是（　　）

A. 电流表的示数变大 B. 电压表的示数变小
C. 电压表与电流表的示数之比不变 D. 电压表与电流表的示数之比变大
61.（2020通辽，10）如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从b端滑到a端的过程中，R2消耗的电功率P与通过的电流I的关系如图乙所示，下列说法正确的是（　　）

A. 电源电压为6V
B. R1的阻值为20Ω
C. R2的最大阻值为40Ω
D. 滑片在a端时，1min内R1消耗的电能为2160J
62.（2020河池，10）如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不变。闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的是（　　）

A. 电压表V1的示数变大
B. 电流表A的示数变小
C. 电压表V1与V2的示数之和变小
D. 若电压表V1突然短路，则小灯泡变亮
63.（2020达州，8）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变。闭合开关S，滑动变阻器滑片P从中点向右移动过程中，下列说法正确的是（ ）

A.电压表示数变大，电流表A1变小
B.电压表示数不变，电流表A2示数变大
C.电压表示数与电流表A2示数的比值变大
D.电流表A2、A1示数之差与电压表示数的乘积变小
64.（2020江西，14）如图所示，电源电压恒定不变，闭合开关S，若滑片P向上移动，下列说法正确的是（　　）

A. A示数变小，V示数变大 B. A示数变小，V示数不变
C. A示数变大，V示数变小 D. A示数变大，V示数不变
65.（2020自贡，17）在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I．下列分析正确的是（ ）

A. 变大 B. 变小
C. 不变 D. 先变小后变大
66.（2020天津，8）图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片｡当油量减少时，滑动变阻器的滑片p向上移动，则电路中（　　）

A. 总电阻增大，电流减小 B. 总电阻增大，电流增大
C. 总电阻减小，电流增大 D. 总电阻减小，电流减小
67.（2020山西，18）如图是小亮设计的“挂钩式电子秤”的电路原理图。电源电压恒定，R1为定值电阻，R2为滑动变阻器，滑片P与挂钩固定在一起。不挂物体时，滑片P在R2最上端。挂上物体时，滑片P随挂钩向下移动。在电子秤量程范围内，则（　　）

A．不挂物体时，电压表示数为电源电压
B．所挂物体越重，电流表示数越大
C．所挂物体越轻，电路消耗的总功率越大
D．所挂物体重量发生变化，电压表示数与电流表示数的比值不变
68.（2020营口，8）如图所示的电路中，电源电压保持不变，闭合开关S，滑片P向右移动时，下列说法中正确的是（ ）

A.电压表示数变大，电流表、示数都变小
B.电压表示数与电流表示数的比值不变
C.电流表与示数的差值变大
D.电压表示数与电流表示数的乘积变大
69.(2020朝阳，7)如图所示的电路，电源电压保持不变，将滑动变阻器的滑片P从中点移向b端的过程中，下列说法正确的是（ ）

A.小灯泡变亮 B.电流表示数变大
C.电压表示数不变 D.电压表与电流表的比值变小
70.（2020鄂州，15）小周同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。在实验中不拆改电路的情况下，能够测出未知电阻Rx阻值的电路是（　　）

A. 只有甲 B. 只有乙丙 C. 只有甲乙丙 D. 甲乙丙丁都可以
71.（2020荆州，9）如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，下列说法正确的是（　　）

A. R1与R2是串联
B. 电压表只测R1两端的电压
C. 当P向b滑动时，电压表示数不变，电流表A2示数不变
D. 当P向b滑动时，两个电流表示数都变小
72.（2020荆门，10）将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I—U图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（ ）

A. 8V 6.67Ω B. 12V 20Ω
C. 8V 20Ω D. 12V 10Ω
73.（2020十堰，10）如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（ ）

A.体温越高，R的阻值越大 B.体温越高，电压表示数越大
C.体温越高，电压表示数越小 D.体温越低，电压表示数越大
74.(2020甘孜州，14)小刚用图所示电路探究“一段电路中电流跟电阻的关系”。实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是( )

A.将变阻器滑片适当向右移动
B.保持变阻器滑片不动
C.将变阻器滑片适当向左移动
D.适当增加电池的节数
75.（2020常德，18） 如图在探究“电流与电阻关系”时，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将100的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用5Ω、20Ω的电阻替换100的电阻进行实验，下列说法正确的是（ ）

A.用5Ω电阻替换，滑片P应向右端移动，电流表示数变大
B.用5Ω电阻替换，滑片P应向左端移动，电流表示数变小
C.用20Ω电阻替换，滑片P应向左端移动，电流表示数变大
D.用20Ω电阻替换，滑片P应向右端移动，电流表示数变小
76.（2020遂宁，8）物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是

77.（2020东营，10）如图甲所示，电源电压为18V，滑动变阻器标有“”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是

A. 定值电阻R的阻值为10
B. 电路的最小电流为0.6A
C. 滑动变阻器滑片P移动到最左端时，电流表示数最大
D. 滑动变阻器滑片P移动到最右端时，电压表示数最大
78.（2020武威，6）下列关于物理公式的理解正确的是（　　）
A.由W=Fs可知，有力作用在物体上时，不一定对物体做功
B.由可知，液体内部的压强与液体的高度成正比
C.由可知，物质的密度与它的质量成正比
D.由可知，导体的电阻跟通过它的电流成反比
79.（2020宁夏，7）如图甲所示，是某款手持式电子测温仪，图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0，为保护电阻，显示仪是由电流表或电压表改装而成｡在测量人的体温时，显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（ ）

A. 显示仪是由电流表改装成的
B. 热敏电阻R的阻值随着温度的升高而增大
C. 被测温者体温越高，电路消耗的电功率越大
D. 将R0更换为阻值更大的电阻，测相同温度，显示仪示数变大
80.（2020自贡，13）如图是实验室伏安法测电阻的电路图，其中a、b电表应分别为（　　）

A. a为电流表，b为电流表 B. a为电压表，b为电压表
C. a为电流表，b为电压表 D. a为电压表，b为电流表
81.（2020北京，10）如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小，电路图符号）。电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是（ ）

A. 电流表示数变小
B. 电流表示数不变
C. 电压表示数变小
D. 电压表示数变大
82.（2020巴中，16）如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，一个电表示数变小，另一个不变，则故障可能是（　　）

A. L1开路 B. L1短路 C. L2开路 D. L2短路
83.（2020广元，9）如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（　　）

A. 电阻R短路 B. 电阻R短路 C. 灯L断路 D. 灯L短路
84.（2020株洲，21）在图甲所示电路中，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则

A.电压表V1示数变大 B.电压表V1示数不变
C.R1=5Ω D.R1=10Ω
85.（2020泰州，11）如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（　　）

A. 电压表V1示数变大，电流表A示数变大
B. 电压表V1示数不变，电压表V2示数变小
C. 电压表V2示数不变，电流表A示数变大
D. 电压表V1示数变大，电压表V2示数变小












2020年中考物理真题集锦——专题二十：欧姆定律参考答案
1.（2020自贡，18）如图所示，电源电压不变，灯泡L标有“6V3W”字样，当开关S1、S2都断开，滑片P从b端滑到某一位置c时（图中未标出），滑动变阻器R的电阻减小了6Ω，电流表示数变化了0.1A，此时灯泡恰好正常发光；保持滑片P的位置不变，闭合开关S1、S2，电流表示数又变化了1.5A，设灯丝电阻不变，则下列说法正确的是（　　）

A. 灯泡的电阻为2Ω
B. 电源电压为9V
C. 滑动变阻器的最大电阻为12Ω
D. 当S1、S2都闭合时，调节滑片P，电路消耗总功率的最小值为20W
【答案】D
2.（2020西宁，8）在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。该电路中可能出现的故障是（　　）

A. 灯L短路
B. 灯L断路
C. 电阻R短路
D. 电阻R断路
【答案】C
3.（2020金昌，9）下列关于物理公式的理解正确的是（　　）
A. 由W=Fs可知，有力作用在物体上时，不一定对物体做功
B. 由可知，液体内部的压强与液体的高度成正比
C. 由可知，物质的密度与它的质量成正比
D. 由可知，导体的电阻跟通过它的电流成反比
【答案】A
4.（2020通辽，11）如图所示电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片从A滑向B的过程中，不考虑灯丝电阻随温度的变化，下列说法正确的是（　　）

A. 电压表V2的示数不变，小灯泡L亮度不变
B. 电压表V2示数变化量与V1示数变化量相同
C. 电压表V2与电流表A示数之比不变
D. 滑片P移动到B端时电路总功率最大
【答案】BC
5.（2020常德，16）用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如图所示。下列说法不正确的是（ ）

A.R1和R2的阻值不随温度的变化而变化
B. R1: R2=2: 1
C.R1和R2并联在4V电源上，通过电流I1:I2=2:1
D.R1和R2并联在4V电源上，消耗总功率为1.2W
【答案】C
6.(2020滨州，10)如图所示的电路中,电源电压保持不变,R1为定值电阻。闭合开关S,滑动变阻器R2的滑片P向右滑动的过程中,关于电压表和电流表的示数变化,下列判断正确的是

A.电压表示数变小，电流表示数变大
B.电压表示数不变，电流表示数变小
C.电压表示数变大，电流表示数不变
D.电压表示数变大，电流表示数变小
【答案】B
7.（2020镇江，12）测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示，则当开关S闭合后

A.电路可测量的最高温度为50℃
B.温度表的0℃应标在电压表零刻度处
C.若增大U，电路可测量的最高温度将增大
D.若U增大3V，R增大45Ω，电路可测量的最高温度将增大
【答案】D
8.（2020鄂州，14）如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则

A. L2两端的电压为1.5V
B. L1两端的电压为1.5V
C. L1与L2的灯丝电阻之比为2：1
D. 通过L1与L2的电流之比为1：2
【答案】B
9.（2020内江，9）若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（　　）

A. 电流表指针明显偏转 B. 小灯泡发光
C. 电压表指针明显偏转 D. 电池被烧坏
【答案】C
10．（2020齐齐哈尔，10）在如图所示的电路中，电源两端电压保持不变。当闭合开关S，滑动变阻器R的滑片P向右移动时，下列说法中正确的是（　　）

A．电流表示数变大 B．电压表示数不变
C．小灯泡亮度变暗 D．电路总电阻变小
【答案】B。
11.(2020鸡西，13)小张同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象。根据图象，下列说法错误的是 （ ）

A.当导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1A
B.将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 A。
C.通过导体甲的电流与其两端的电压成正比
D.导体甲的电阻大于导体乙的电阻
【答案】D
12.（2020南宁，13）图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小｡若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数増大，则（　　）

A. 选用电压表接在a､b之间
B. 选用电压表接在b､c之间
C. 选用电流表接b､c之间
D. 选用电流表接在a､c之间
【答案】A
13.（2020临沂，17）如图是“伏安法”测电阻的电路图。闭合开关S，将滑片P向左滑动的过程中（　　）

A．电流表示数变小 B．电压表示数不变
C．电路总功率变小 D．两表示数的比值不变
【答案】D。
14.（2020抚顺，8）如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（　　）

A. 电流表A示数变小
B. 电压表V1示数不变
C. 电压表V2示数与电流表A示数乘积变小
D. 电压表V1示数与电流表A示数比值变小
【答案】D
15.（2020绥化，8）如图所示的电路中，电源电压不变，当开关S断开时，灯泡L正常发光；当开关S闭合时，下列说法正确的是（　　）

A. 电流表示数不变 B. 电压表示数变小
C. 灯泡L变亮 D. 灯泡L与电阻R并联
【答案】D
16.（2020遵义，7）如图所示，电源电压保持不变，R1为定值电阻。闭合开关S，电压表V1示数为U1，电压表V2示数为U2，电流表A示数为I，在滑动变阻器的滑片P向左移动的过程中，电压表V2示数变化了，电流表A示数变化了。下列说法正确的是（　　）

A. U1不变，U2变大，I变小 B. U1变小，U2不变，I变小
C. 与的比值不变 D. 与的比值变大
【答案】C
17.（2020青海，13）如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是

A. 同时闭合两个开关，通过两只灯泡的电流一定相同
B. 若电压表和电流表的位置对调，闭合、后，则两表都被烧坏
C. 若先闭合，再闭合，电压表示数不变，电流表的示数变大
D. 若灯被短路，闭合、后，灯不亮，灯亮电流表损坏
【答案】C
18.（2020曲阳，13）一段导体两端的电压是4V时，通过它的电流是0.8A，那么这段导体的电阻是( )
A．5Ω B．7.5Ω C．10Ω D．12.5Ω
【答案】A
19.(2020鸡西，1)为了纪念在物理学中作出杰出贡献的物理学家，有时会用他们的名字作为物理量的单位。如图中的四位物理学家，用于命名电阻单位的是（ ）

A．牛顿 B．焦耳 C．帕斯卡 D．欧姆
【答案】D
20.（2020贵港，10）如图所示，保持电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动，下列说法正确的是（ ）

A. 在甲图中，电压表V示数不变，电流表A1、A2示数均变大
B. 在甲图中，电流表A1示数变小，电压表V、电流表A2示数均不变
C. 在乙图中，电压表V1示数不变，电流表A、电压表V2示数均变小
D. 在乙图中，电压表V2示数变大，电流表A示数变小，电压表V1示数不变
【答案】D
21.（2020西藏，8）如图所示，开关闭合后，电压表V1的示数为2V，电压表V2的示数为5V，则R1：R2等于（　　）

A. 2：5 B. 5：2 C. 3：2 D. 2：3
【答案】D
22．（2020德州，11）如图所示的电路中，电源电压和灯泡电阻都不变，闭合开关S滑动变阻器的滑片P由滑动变阻器左端向右滑动到其中点的过程中，下列判断正确的是（　　）

A．电流表示数变小，电压表示数不变，灯泡亮度不变
B．电流表示数变大，电压表示数不变，灯泡亮度不变
C．电流表示数变大，电压表示数变小，灯泡亮度变暗
D．电压表与电流表示数的比值变大
【答案】B。
23.(2020乐山，14)小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。当袋中药液量减少时

A．电压表示数减小，灯泡亮度变暗
B．电压表示数减小，灯泡亮度变亮
C．电压表示数增大，灯泡亮度变暗
D．电压表示数增大，灯泡亮度变亮
【答案】B
24.（2020泰安，8）如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是

A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
【答案】C
25.(2020宜昌，13）交警查“酒驾”的测试仪内部有一个酒精气体传感器，它是一种气敏电阻，其阻值随酒精气体浓度的增大而减小。测试位电路主要由气敏电阻R、定值电阻R0和电压表组成酒精气体的浓度通过电压表示数反映，司机呼出的酒精气体浓度越大，电压表的示数就越大。下列符合要求的电路图是
A. B.
C. D.
【答案】A
26.（2020岳阳，7）对物理量的关系式理解正确的是（　　）
A. 由可知，物质的密度与质量成正比
B. 由可知，物体的速度与路程成正比
C. 由可知，电流一定时，电阻与电压成正比
D. 由可知，受力面积一定时，压强与压力成正比
【答案】D
27.（2020株洲，21）在图甲所示电路中，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则（　　）

A. 电压表V1示数变大 B. 电压表V1示数不变 C. R1=5Ω D. R1=10Ω
【答案】BC
28．（2020娄底，11）在科学实验中，为了减小误差或寻找普遍规律，经常需要进行多次实验：
①在“测量物体的长度”时，多次测量
②在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量
③在研究“串、并联电路中电流的规律”时，换用不同定值电阻，多次测量
④在“伏安法测电阻”的实验中，多次测量导体两端电压和通过导体的电流值
上述实验属于减少误差而进行多次实验的是（　　）
A．①③ B．①④ C．②③ D．②④
【答案】B。
29.（2020西宁，6）如图所示是科技小组的几位同学设计的天然气泄漏检测电路，其中R为气敏电阻，R的阻值随天然气浓度变化曲线如图所示，R0为定值电阻，电源两端的电压恒定不变．电路设计要求当天然气浓度增大时，电路中电表示数增大，图中电路图符合设计要求的是

A. B. C. D.
【答案】C
30.（2020青海，12）如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。已知电源电压为，、为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为则下列判断中正确的是

A. 灯泡的灯丝断了 B. 开关接触不良
C. 灯泡的灯丝断了 D. 灯泡被短路
【答案】C
31.（2020菏泽，12）如图所示，闭合开关S后，灯泡L1和L都发光，两电表均有示数。由于某个灯泡发生障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路和电路故障的分析正确的是（　　）

A．灯泡L1和L2发光时，两灯并联 B．电压表测的是灯泡L1的电压
C．灯泡熄灭是由于灯泡L2开路 D．灯泡熄灭是由于灯泡L2短路
【答案】C。
32.(2020鸡西，18)如图所示的电路中，电源电压不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是（ ）

A．灯泡L变亮
B．电路的总电阻增大
C．电压表示数变大
D．电流表示数逐渐变大
【答案】BC
33.（2020百色，12）如图所示的电路中，电源电压不变，闭合开关S1，电压表和电流表有示数，接着再闭合开关S2，下列说法正确的是（　　）

A. 电压表示数不变
B. 电流表示数变小
C. 电压表和电流表示数的比值不变
D. 电压表和电流表示数的乘积变小
【答案】C
34.（2020广安，7）如图所示，电源电压不变，R1为定值电阻，开关闭合后滑片向右移动时，下列说法错误的是（　　）

A. 电压表测的是R1两端电压 B. 电流表示数变大
C. 电压表示数变小 D. 电压表与电流表示数之比不变
【答案】B
35.（2020郴州，17）小明设计了如图所示电路，电源电压不变，R为定值电阻。闭合开关S，当滑片P从a移到b的过程中，下列判断正确的是（　　）

A. 电压表示数变小，电流表示数变大，灯变亮
B. 电压表示数变大，电流表示数变大，灯变亮
C. 电压表示数变小，电流表示数变小，灯变暗
D. 电压表示数变大，电流表示数变小，灯变暗
【答案】A
36.（2020呼伦贝尔，14）如图所示，是检查酒驾的电路原理图，图中酒精传感器的电阻Rm与酒精气体的浓度成反比。测量时，下列判断正确的是（　　）

A. 当驾驶员吹出的气体酒精浓度升高时，电压表V1的示数减小
B. 当驾驶员吹出的气体酒精浓度升高时，电压表V2的示数减小
C. 当驾驶员吹出的气体酒精浓度升高时，电流表A的示数减小
D. 以上结果都不对
【答案】A
37.（2020凉山，10）如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（　　）

A．一定是灯泡L1断路 B．一定是灯泡L2断路
C．可能是灯泡L1短路 D．可能是灯泡L2短路
【答案】D。
38．（2020德州，9）在探究物理知识的过程中，经常会用到一些研究方法，下列事例中运用相同研究方法的是（　　）
（1）研究光现象时，用光线描述光的传播情况
（2）探究通过导体的电流与导体两端电压的关系
（3）将发声的音叉紧靠乒乓球，乒乓球被弹开说明音叉在振动
（4）探究电流通过导体产生的热量与电阻的关系
A．（1）与（3） B．（1）与（4） C．（2）与（4） D．（2）与（3）
【答案】C。
39.（2020武汉，19）如图所示，电源电压15V保持不变，滑动变阻器的滑片在最右端。闭合开关S1，断开开关S2，滑片P移至中点附近时，电流表的示数是0.5A，保持滑片P不动，闭合开开开关S2,断开开关S1时，电流表的示数是0.2A.则电阻R3的阻值是

A.20Ω B.30Ω C.45Ω D.50Ω
【答案】B
40.（2020岳阳，12）如图所示，电源电压不变，a、b、c为电流表或电压表。只闭合S1时，a表无示数，b表有示数，c表有示数且示数随滑片P的移动发生变化。则（　　）

A. a表是电压表
B. 先闭合S1、S2，再闭合S3，a表示数无变化
C. S1、S2、S3都闭合，移动滑片P，a、b两表示数无变化
D. S1、S2、S3都闭合，b表示数除以a表示数等于电阻R1的阻值
【答案】C
41.（2020孝感，5）如图所示的电路中，电源电压恒定，L为小灯泡，滑动变阻器R的滑片P处于中点，通过控制开关S1、S2和S3的通断来研究电路的常见故障与串、并联，通过调节滑动变阻器来分析电路中电流的变化情况，则（　　）

A. 闭合S3，断开S1、S2， R被短路
B. 闭合S1，断开S2、S3，L与R串联
C. 闭合S2，断开S1、S3， L与R并联
D. 闭合S2，断开S1、S3，滑片P向右移动，电流表的示数变小
【答案】D
42.(2020黄石，11)一恒压电源电压大于灯泡额定电压的2倍，为了让这样两个相同的灯泡均正常发光，小明同学设计了如下四个电路图，既可以使两个灯泡正常发光又最省电的电路是（　　）
A. B.
C. D.
【答案】C
43．（2020娄底，10）如图所示的电路中，电源两端的电压保持不变。闭合开关S后，将滑动变阻器的滑片向右移动的过程中，下列说法正确的是（　　）

A．电流表A的示数变小，电压表V1的示数变大
B．电流表A的示数变小，电压表V2的示数变大
C．电流表A的示数变大，电压表V1的示数变小
D．电流表A的示数变大，电压表V2的示数变小
【答案】B。
44.（2020长春，10）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。为定值电阻，为光敏电阻，当有光照射时电阻变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（ ）

A.电阻的阻值变小 B.通过的电流变大
C.计数器两端的电压变大 D.与的电流之比变小
【答案】C
45.（2020连云港，3）如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（　　）

A. 电流表示数增大
B. 电压表示数减小
C. 定值电阻R两端的电压增大
D. 电压表示数与电流表示数比值增大
【答案】D
46.（2020天津，5）图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为（　　）

A. 40Ω B. 30Ω C. 20Ω D. 10Ω
【答案】D
47.（2020本溪，9）如图所示，电源电压不变。闭合开关，灯泡正常发光，电压表和电流表均正常。滑动变阻器的滑片从中点向右移动的过程中，下列说法正确的是（ ）

A.灯泡的亮度变暗
B.电压表V与电流表A1示数的乘积变小
C.电压表V与电流表A2示数的比值变小
D.电流表A1与电流表A2示数之差不变
【答案】BD
48.（2020福建，15） 图为利用光敏电阻设计的监控装置示意图,是光敏电阻,当光照射的强度增大时其阻值变小,是定值电阻,电源电压不变。当有人经过通道遮蔽光线时

A.通过的电流变大 B.两端的电压变小
C.两端的电压变大 D.两端的电压变小
【 答 案 】D
49.（2020株洲，14）小明同学按下图连接好电路，闭合开关后发现，甲乙两灯泡均不亮。然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮。于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。根据以上现象可以推断出下列哪个结论是正确的（　　）

A. 甲灯泡断路 B. 乙灯泡断路
C. 甲乙灯泡都断路 D. 电源坏了
【答案】B
50.(2020安徽，17)在图示电路中，电源电压保持不变。闭合开关S后,将滑动变阻器的滑片P自左向右滑动，则

A.电流表A的示数减小
B.电压表V2的示数减小
C.电压表V1与电流表A的示数比值减小
D. 电压表V2与电流表A的示数比值减小
【答案】C
51.(2020甘孜州，12)电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机，与冰箱门联动的开关S2控制照明灯L。为此，小丽设计了图3中的四种电路，其中正确的是(  )

【答案】D
52.（2020济南，13）所有推动社会发展的科学知识和规律，都是经过众多科学家长期、艰苦地科学探究得来的。
下列关于科学家及其发现的陈述，符合物理学发展实际的是
A.阿基米德提出“运动不需要力维持”，为牛顿第一定律的建立奠定了基础
B.格里克用马德堡半球实验证明了大气压的存在，并准确测出大气压的值
C.欧姆对电流与电压及电阻的关系进行了深入研究，最后归纳出欧姆定律
D.法拉第发现了电磁感应现象，进步揭示了电现象和磁现象之间的联系
【答案】CD
53.（2020鞍山，7）如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向左移动。下列说法中正确的是（　　）

A. 电流表A1的示数变大
B. 电压表V的示数变小
C. 电流表A2与A1的示数之差不变
D. 电压表V与电流表A2的示数之比变大
【答案】D
54.（2020威海，10）小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，水量减少时滑片上移。下列分析错误的是（　　）

A. 如果选择电压表，水量增多时电表示数变大
B. 如果选择电流表，水量减少时电表示数变小
C. 与电压表相比，选择电流表设计电路更节能
D. 如果选择电流表，R0可以在水太多时保护电路
【答案】C
55.（2020西藏，9）如图所示电路中，闭合开关后，发现电流表有示数，电压表无示数，则故障原因可能是（　　）

A. 小灯泡短路 B. 小灯泡断路
C. 滑动变阻器短路 D. 滑动变阻器断路
【答案】A
56.（2020江西，17）如图所示，是电学中常见的电路图，在A､B两点间分别接入下列选项中加点字的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（　　）

A. 探究电流与电压的关系—改变定值电阻两端电压
B. 探究电流与电阻的关系—调节电阻两端电压成倍数变化
C. 测量定值电阻的阻值—多次测量求平均值，减小误差
D. 测量小灯泡电功率—改变小灯泡两端电压，求平均电功率
【答案】AC
57.（2020青海，11）如图所示，灯泡、的电阻分别为和闭合开关S，通过灯泡、的电流分别为、，它们两端的电压分别为、，则下列正确的是

A. ：：3  ：：1 B. ：：2  ：：1
C. ：：1  ：：3 D. ：：1  ：：2
【答案】B
58.（2020恩施，12）在如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片，发现电压表有示数但无明显变化､电流表有示数并且有变化，小灯泡不亮。则可能的故障原因是（ ）

A.小灯泡断路 B.小灯泡短路 C.变阻器短路 D.变阻器断路
【答案】B
59.(2020安徽，16) R1、R2、R3是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后,通过每个电阻的电流大小关系为

A.I1>I2>I3
B.I3> I2> I1
C.I1= I2= I3
D.I2> I1> I3
【答案】B
60.（2020赤峰，9）如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻，R为感光电阻，光照越强，阻值越小。烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。当烟雾浓度增大时，下列判断正确的是（　　）

A. 电流表的示数变大 B. 电压表的示数变小
C. 电压表与电流表的示数之比不变 D. 电压表与电流表的示数之比变大
【答案】D
61.（2020通辽，10）如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从b端滑到a端的过程中，R2消耗的电功率P与通过的电流I的关系如图乙所示，下列说法正确的是（　　）

A. 电源电压为6V
B. R1的阻值为20Ω
C. R2的最大阻值为40Ω
D. 滑片在a端时，1min内R1消耗的电能为2160J
【答案】A
62.（2020河池，10）如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不变。闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的是（　　）

A. 电压表V1的示数变大
B. 电流表A的示数变小
C. 电压表V1与V2的示数之和变小
D. 若电压表V1突然短路，则小灯泡变亮
【答案】A
63.（2020达州，8）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变。闭合开关S，滑动变阻器滑片P从中点向右移动过程中，下列说法正确的是（ ）

A.电压表示数变大，电流表A1变小
B.电压表示数不变，电流表A2示数变大
C.电压表示数与电流表A2示数的比值变大
D.电流表A2、A1示数之差与电压表示数的乘积变小
【答案】C
64.（2020江西，14）如图所示，电源电压恒定不变，闭合开关S，若滑片P向上移动，下列说法正确的是（　　）

A. A示数变小，V示数变大 B. A示数变小，V示数不变
C. A示数变大，V示数变小 D. A示数变大，V示数不变
【答案】B
65.（2020自贡，17）在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I．下列分析正确的是（ ）

A. 变大 B. 变小
C. 不变 D. 先变小后变大
【答案】C
66.（2020天津，8）图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片｡当油量减少时，滑动变阻器的滑片p向上移动，则电路中（　　）

A. 总电阻增大，电流减小 B. 总电阻增大，电流增大
C. 总电阻减小，电流增大 D. 总电阻减小，电流减小
【答案】A
67.（2020山西，18）如图是小亮设计的“挂钩式电子秤”的电路原理图。电源电压恒定，R1为定值电阻，R2为滑动变阻器，滑片P与挂钩固定在一起。不挂物体时，滑片P在R2最上端。挂上物体时，滑片P随挂钩向下移动。在电子秤量程范围内，则（　　）

A．不挂物体时，电压表示数为电源电压
B．所挂物体越重，电流表示数越大
C．所挂物体越轻，电路消耗的总功率越大
D．所挂物体重量发生变化，电压表示数与电流表示数的比值不变
【答案】C。
68.（2020营口，8）如图所示的电路中，电源电压保持不变，闭合开关S，滑片P向右移动时，下列说法中正确的是（ ）

A.电压表示数变大，电流表、示数都变小
B.电压表示数与电流表示数的比值不变
C.电流表与示数的差值变大
D.电压表示数与电流表示数的乘积变大
【答案】B
69.(2020朝阳，7)如图所示的电路，电源电压保持不变，将滑动变阻器的滑片P从中点移向b端的过程中，下列说法正确的是（ ）

A.小灯泡变亮 B.电流表示数变大
C.电压表示数不变 D.电压表与电流表的比值变小
【答案】C
70.（2020鄂州，15）小周同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。在实验中不拆改电路的情况下，能够测出未知电阻Rx阻值的电路是（　　）

A. 只有甲 B. 只有乙丙 C. 只有甲乙丙 D. 甲乙丙丁都可以
【答案】C
71.（2020荆州，9）如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，下列说法正确的是（　　）

A. R1与R2是串联
B. 电压表只测R1两端的电压
C. 当P向b滑动时，电压表示数不变，电流表A2示数不变
D. 当P向b滑动时，两个电流表示数都变小
【答案】C
72.（2020荆门，10）将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I—U图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（ ）

A. 8V 6.67Ω B. 12V 20Ω
C. 8V 20Ω D. 12V 10Ω
【答案】C
73.（2020十堰，10）如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（ ）

A.体温越高，R的阻值越大 B.体温越高，电压表示数越大
C.体温越高，电压表示数越小 D.体温越低，电压表示数越大
【答案】B
74.(2020甘孜州，14)小刚用图所示电路探究“一段电路中电流跟电阻的关系”。实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是( )

A.将变阻器滑片适当向右移动
B.保持变阻器滑片不动
C.将变阻器滑片适当向左移动
D.适当增加电池的节数
【答案】A
75.（2020常德，18） 如图在探究“电流与电阻关系”时，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将100的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用5Ω、20Ω的电阻替换100的电阻进行实验，下列说法正确的是（ ）

A.用5Ω电阻替换，滑片P应向右端移动，电流表示数变大
B.用5Ω电阻替换，滑片P应向左端移动，电流表示数变小
C.用20Ω电阻替换，滑片P应向左端移动，电流表示数变大
D.用20Ω电阻替换，滑片P应向右端移动，电流表示数变小
【答案】D
76.（2020遂宁，8）物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是

【答案】A
77.（2020东营，10）如图甲所示，电源电压为18V，滑动变阻器标有“”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是

A. 定值电阻R的阻值为10
B. 电路的最小电流为0.6A
C. 滑动变阻器滑片P移动到最左端时，电流表示数最大
D. 滑动变阻器滑片P移动到最右端时，电压表示数最大
【答案】C
78.（2020武威，6）下列关于物理公式的理解正确的是（　　）
A.由W=Fs可知，有力作用在物体上时，不一定对物体做功
B.由可知，液体内部的压强与液体的高度成正比
C.由可知，物质的密度与它的质量成正比
D.由可知，导体的电阻跟通过它的电流成反比
【答案】A
79.（2020宁夏，7）如图甲所示，是某款手持式电子测温仪，图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0，为保护电阻，显示仪是由电流表或电压表改装而成｡在测量人的体温时，显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（ ）

A. 显示仪是由电流表改装成的
B. 热敏电阻R的阻值随着温度的升高而增大
C. 被测温者体温越高，电路消耗的电功率越大
D. 将R0更换为阻值更大的电阻，测相同温度，显示仪示数变大
【答案】B
80.（2020自贡，13）如图是实验室伏安法测电阻的电路图，其中a、b电表应分别为（　　）

A. a为电流表，b为电流表 B. a为电压表，b为电压表
C. a为电流表，b为电压表 D. a为电压表，b为电流表
【答案】C
81.（2020北京，10）如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小，电路图符号）。电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是（ ）

A. 电流表示数变小
B. 电流表示数不变
C. 电压表示数变小
D. 电压表示数变大
【答案】D
82.（2020巴中，16）如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，一个电表示数变小，另一个不变，则故障可能是（　　）

A. L1开路 B. L1短路 C. L2开路 D. L2短路
【答案】A
83.（2020广元，9）如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（　　）

A. 电阻R短路 B. 电阻R短路 C. 灯L断路 D. 灯L短路
【答案】B
84.（2020株洲，21）在图甲所示电路中，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则

A.电压表V1示数变大 B.电压表V1示数不变
C.R1=5Ω D.R1=10Ω
【答案】BC
85.（2020泰州，11）如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（　　）

A. 电压表V1示数变大，电流表A示数变大
B. 电压表V1示数不变，电压表V2示数变小
C. 电压表V2示数不变，电流表A示数变大
D. 电压表V1示数变大，电压表V2示数变小
【答案】C
