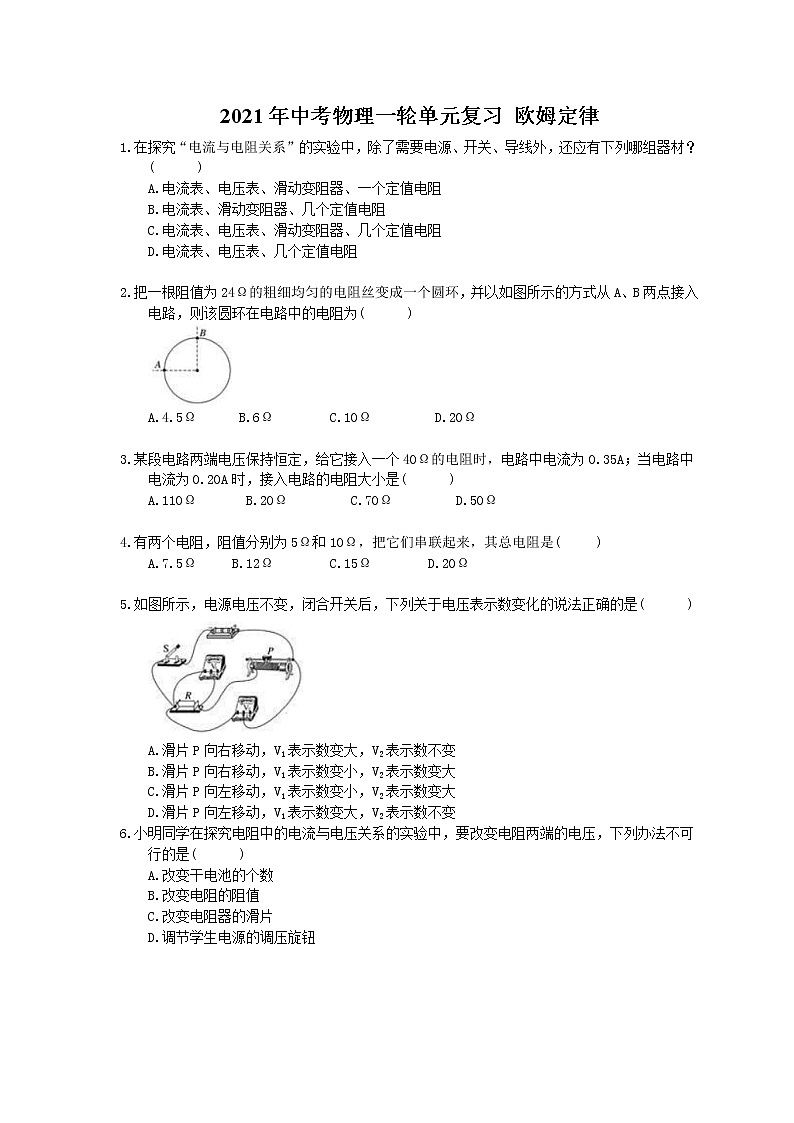

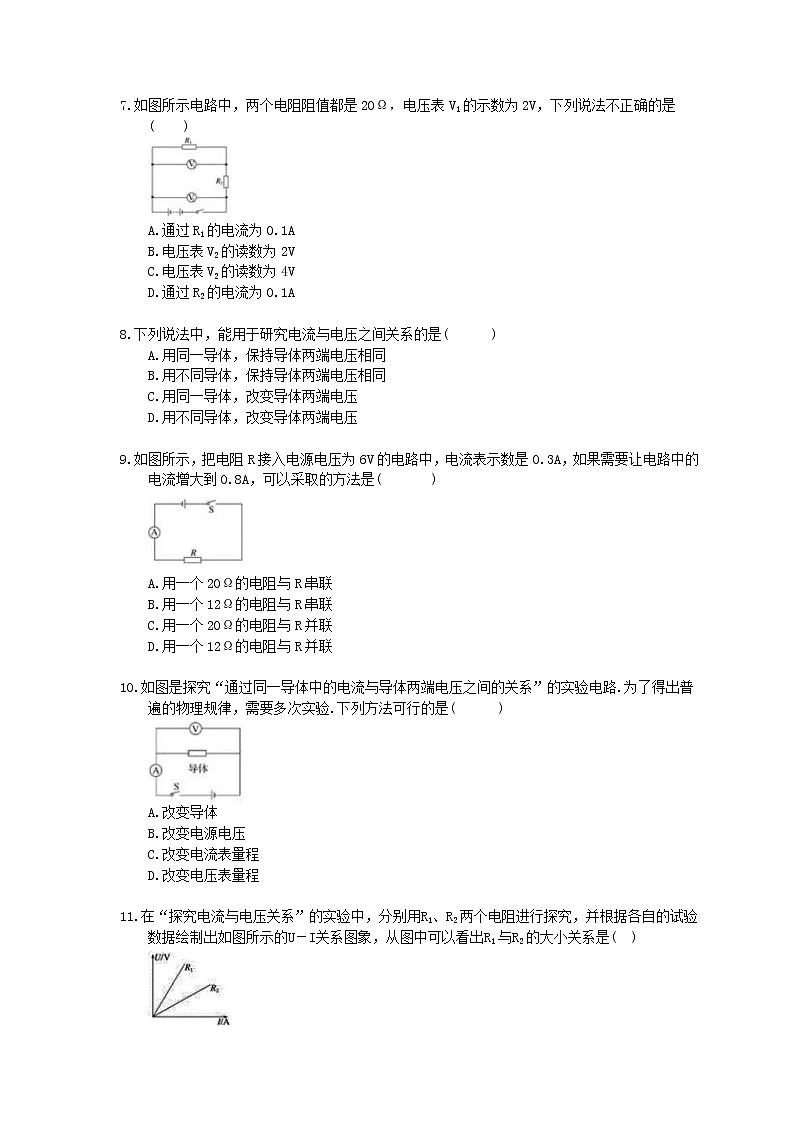

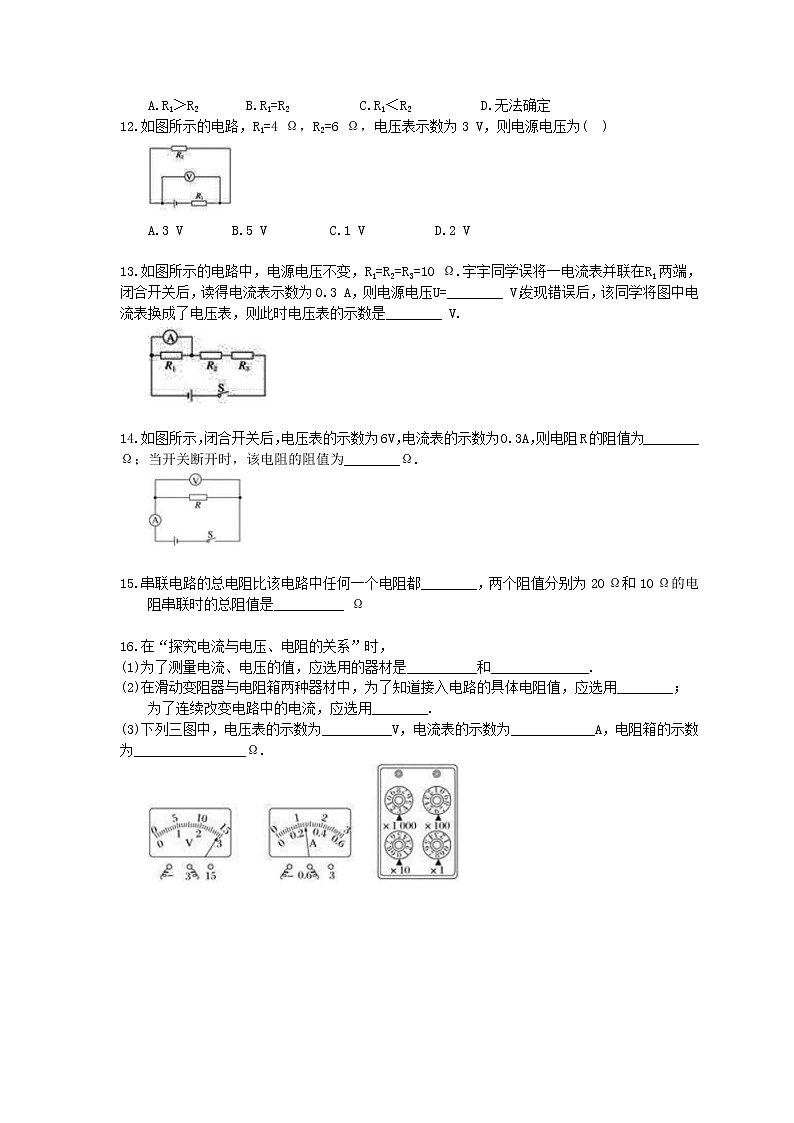

2021年中考物理一轮单元复习 欧姆定律1.在探究“电流与电阻关系”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材？( )A.电流表、电压表、滑动变阻器、一个定值电阻B.电流表、滑动变阻器、几个定值电阻C.电流表、电压表、滑动变阻器、几个定值电阻D.电流表、电压表、几个定值电阻 2.把一根阻值为24Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为( ) A.4.5Ω B.6Ω C.10Ω D.20Ω 3.某段电路两端电压保持恒定，给它接入一个40Ω的电阻时，电路中电流为0.35A；当电路中电流为0.20A时，接入电路的电阻大小是( )A.110Ω B.20Ω C.70Ω D.50Ω 4.有两个电阻，阻值分别为5Ω和10Ω，把它们串联起来，其总电阻是( )A.7.5Ω B.12Ω C.15Ω D.20Ω 5.如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是( ) A.滑片P向右移动，V1表示数变大，V2表示数不变B.滑片P向右移动，V1表示数变小，V2表示数变大C.滑片P向左移动，V1表示数变小，V2表示数变大D.滑片P向左移动，V1表示数变大，V2表示数不变6.小明同学在探究电阻中的电流与电压关系的实验中，要改变电阻两端的电压，下列办法不可行的是( )A.改变干电池的个数B.改变电阻的阻值C.改变电阻器的滑片D.调节学生电源的调压旋钮 7.如图所示电路中，两个电阻阻值都是20Ω，电压表V1的示数为2V，下列说法不正确的是( ) A.通过R1的电流为0.1AB.电压表V2的读数为2VC.电压表V2的读数为4VD.通过R2的电流为0.1A 8.下列说法中，能用于研究电流与电压之间关系的是( )A.用同一导体，保持导体两端电压相同B.用不同导体，保持导体两端电压相同C.用同一导体，改变导体两端电压D.用不同导体，改变导体两端电压 9.如图所示，把电阻R接入电源电压为6V的电路中，电流表示数是0.3A，如果需要让电路中的电流增大到0.8A，可以采取的方法是( ) A.用一个20Ω的电阻与R串联B.用一个12Ω的电阻与R串联C.用一个20Ω的电阻与R并联D.用一个12Ω的电阻与R并联 10.如图是探究“通过同一导体中的电流与导体两端电压之间的关系”的实验电路.为了得出普遍的物理规律，需要多次实验.下列方法可行的是( ) A.改变导体B.改变电源电压C.改变电流表量程D.改变电压表量程 11.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U－I关系图象，从图中可以看出R1与R2的大小关系是( ) A.R1＞R2 B.R1=R2 C.R1＜R2 D.无法确定12.如图所示的电路，R1=4 Ω，R2=6 Ω，电压表示数为3 V，则电源电压为( ) A.3 V B.5 V C.1 V D.2 V 13.如图所示的电路中，电源电压不变，R1=R2=R3=10 Ω.宇宇同学误将一电流表并联在R1两端，闭合开关后，读得电流表示数为0.3 A，则电源电压U=________ V；发现错误后，该同学将图中电流表换成了电压表，则此时电压表的示数是________ V. 14.如图所示，闭合开关后，电压表的示数为6V，电流表的示数为0.3A，则电阻R的阻值为________Ω；当开关断开时，该电阻的阻值为________Ω. 15.串联电路的总电阻比该电路中任何一个电阻都________，两个阻值分别为20 Ω和10 Ω的电阻串联时的总阻值是__________ Ω 16.在“探究电流与电压、电阻的关系”时，(1)为了测量电流、电压的值，应选用的器材是__________和______________.(2)在滑动变阻器与电阻箱两种器材中，为了知道接入电路的具体电阻值，应选用________；为了连续改变电路中的电流，应选用________.(3)下列三图中，电压表的示数为__________V，电流表的示数为____________A，电阻箱的示数为________________Ω. 17.在“探究电流跟电压、电阻的关系”的实验中，同学们设计了如图所示的电路，R为定值电阻. (1)根据电路图将图中的各元件连接成实验电路.(2)小芳在连接好电路最后一根导线时，电流表和电压表的指针都偏转了，而移动滑动变阻器的滑片，两电表的示数均无变化.导致上述现象的两个操作错误是：①______________________________②__________________________________________________ 18.某同学通过研究电流、电压、电阻之间的关系，实验数据如表所示. (1)分析比较实验序号1、2、3或4、5、6或7、8、9，可以得出的结论是___________________________.(2)分析比较实验序号1、4、7或2、5、8或3、6、9，可以得出的结论是_____________________________.(3)进一步综合分析比较各表中的数据，归纳得出结论：①分析比较________________________________________________________.②分析比较_________________________________________________________. 19.在如图所示的电路中，电源两端的电压为6 V且保持不变，电阻R1=4 Ω.当开关S闭合后，电压表示数为4 V.求：(1)电流表的示数.(2)电阻R2的阻值. 20.随着人们生活水平不断提高，私家车已日益普及.如图甲是一种测量小汽车油箱内油量的装置原理图，它主要由电源、压敏电阻R(电阻随所受压力的变化而变化)、油量表(实质上电流表)等组成电路.压敏电阻R在一定范围内的阻值与所受压力的关系如图乙所示，油箱位于压敏电阻上方，电源电压为12 V.问： (1)未放油箱时，电路中的电流是多少？(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程是多少？(3)若油箱的质量为6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是多少？(g取10 N/kg)
答案解析1.答案为：C解析：电流与电压、电阻有关，探究电流与电阻的关系需改变电阻，所以需要几个阻值不同的定值电阻；并要保持电阻两端的电压不变，所以还需滑动变阻器和电压表，要测量电流还需用到电流表.故选C.2.答案为：A解析：同种材料制成的粗细均匀的电阻丝，电阻与其长度成正比，则圆弧部分的电阻R1=×24Ω=6Ω，圆弧部分的电阻R2=×24Ω=18Ω；以图中方式接入电路中时，R1与R2并联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，该圆环在电路中的电阻：RAB===4.5Ω.3.答案为：C解析：设R1=40Ω，I1=0.35A，I2=0.20A，某段电路两端电压保持恒定，由I=可得：U=I1R1=I2R2，则当电路中电流为0.20A时，接入电路的电阻：R2===70Ω.4.答案为：C解析：串联电路总电阻等于两个电阻之和，所以R总=R1＋R2=5Ω＋10Ω=15Ω.5.答案为：D解析：由电路图可知，定值电阻R与滑动变阻器串联，电压表V1测R两端的电压，电压表V2测电源的电压，因电源电压不变，所以，滑片移动时，电压表V2的示数不变，故B、C错误；当滑片P向右移动时，接入电路中电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，由U=IR可知，R两端的电压变小，即电压表V1的示数变小，故A错误；同理可知，滑片P向左移动，接入电路中电阻变小，电路中的电流变大，R两端的电压变大，电压表V1的示数变大，故D正确.6.答案为：B解析：改变干电池的个数，电源电压发生变化，从而电阻两端的电压也改变，故A可行；在探究电阻中的电流与电压关系的实验中，应控制电阻不变，故B不可行；改变电阻器的滑片，会使电路中的电流发生改变，从而改变电阻两端的电压，故C可行；调节学生电源的调压旋钮能使电源电压发生变化，从而电阻两端的电压也改变，故D可行.7.答案为：B解析：R1、R1串联，所以I2=I1===0.1A，U2=I2R2=0.1A×20Ω=2V，U=U1＋U2=2V＋2V=4V，即：电压表V2的示数为4V.则B错误8.答案为：C解析：研究电流与电压之间关系时，应用同一导体，改变导体两端电压，进行多次测量，找出规律，故选C.9.答案为：D解析：因为电路中电流变大，所以需要并联电阻；由于并联电路中各支路互不影响，并且干路电流等于各支路电流之和，因此并联支路中的电流：I=0.8A－0.3A=0.5A，故并联电阻的阻值：R′===12Ω.10.答案为：B解析：探究“通过同一导体中的电流与导体两端电压之间的关系”时，应控制导体的电阻不变，故A不正确；改变电源的电压，可以改变导体两端的电压和通过导体的电流，达到多次实验的目的，故B正确；改变电流表或电压表的量程，都不能改变导体两端的电压和通过导体的电流，故C、D不正确.11.答案为：A解析：由U－I图象 得出：当R1与R2两端电压相同时，I1＜I2，电压一定时，导体中通过的电流与电阻成反比，因此R1＞R2.故选A.12.答案为：B解析：由电路图可知，R1与R2串联，电压表测R2两端的电压，串联电路中各处的电流相等，根据欧姆定律可得，电路中的电流：I===0.5 A，由串联电路中总电阻等于各分电阻之和得：R=R1＋R2=4 Ω＋6 Ω=10 Ω，根据欧姆定律可得：电源的电压U=IR=0.5 A×10 Ω=5 V.13.答案为：6 2解析：由电路图可知，当电流表并联在R1两端时，R2、R3串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，由I=可得，电源的电压：U=I(R2＋R3)=0.3 A×(10 Ω＋10 Ω)=6 V；电流表换成了电压表时，三电阻串联，电压表测R1两端的电压，此时电路中的电流：I′===0.2 A，由I=可得，电压表的示数：U1=I′R1=0.2 A×10 Ω=2 V.14.答案为：2020解析：根据欧姆定律可得电阻的阻值：R===20Ω；电阻是导体的一种属性，不随导体两端电压和导体中电流的改变而改变，所以当开关断开时，该电阻的阻值仍为20Ω.15.答案为：大 30解析：串联电路的总电阻等于各串联电阻之和，因此串联电路的总电阻比该电路中任何一个电阻都大；两个阻值分别为20 Ω和10 Ω的电阻串联时的总阻值：R=20 Ω＋10 Ω=30 Ω.16.答案为：(1)电流表电压表(2)电阻箱滑动变阻器(3)2.9V0.26A3608Ω解析：(1)测量电压用电压表，测量电流用电流表.(2)在滑动变阻器与电阻箱两种器材中，为了知道接入电路的具体电阻值，应选用电阻箱；为了连续改变电路中的电流，应选用滑动变阻器.(3)电压表的使用量程是0～3V，每一个大格代表1V，每一个小格代表0.1V，电压表的示数是2.9V.(4)电流表的使用量程是0～0.6A，每一个大格代表0.2A，每一个小格代表0.02A，电压表的示数是0.26A.(5)电阻箱接入电路的阻值=(3×1000＋6×100＋0×10＋8×1)Ω=3608Ω. 17.答案为：(1) (2)①连接电路时未断开开关；②滑动变阻器同时接了上面两个接线柱或下面两个接线柱.解析：18.答案为：(1)当电阻一定时，通过导体的电流与导体两端的电压成正比(2)当电压一定时，通过导体的电流与导体的电阻成正比(3)①同一导体，其两端的电压与通过这段导体的电流的比值是相同的②不同导体，其两端的电压与通过这段导体的电流的比值是不同的，且电阻越大，比值越大解析：(1)分析比较实验序号1、2、3或4、5、6或7、8、9的电流与电压变化的倍数关系，电阻一定时，电压变为原来的几倍，电流也随之变为原来的几倍，所以可以得出的结论是：当电阻一定时，通过导体的电流与导体两端的电压成正比.(2)分析比较实验序号1、4、7或2、5、8或3、6、9的电流与电阻变化的倍数关系，电压一定时，电阻变为原来的几倍，电流随之变为原来的几分之一，所以可以得出的结论是：当电压一定时，通过导体的电流与导体的电阻成正比.(3)表一中电压和电流的比值均为5；表二中电压和电流的比值均为10；表三中电压和电流的比值均为20；①分析比较表一或表二或表三有关数据，可初步得出，其两端的电压与通过这段导体的电流的比值是相同的.②分析比较表一、表二或表三有关数据，可初步得出，不同导体，其两端的电压与通过这段导体的电流的比值是不同的，且电阻越大，比值越大.19.答案为：解：(1)由串联电路特点知，电阻R1两端的电压U1=U－U2=6 V－4 V=2 V；由欧姆定律得，电流表的示数I===0.5 A；(2)由欧姆定律得，电阻R2阻值R2===8 Ω；答：(1)电流表的示数是0.5A.(2)电阻R2的阻值是8 Ω.解析：(1)由电路图知电阻R1与R2串联，电压表测电阻R2两端的电压，根据串联电路的特点求出电阻两端R1的电压，然后由欧姆定律求出电路电流；(2)已知电阻R2两端的电压、流过电阻的电流，由欧姆定律可求出电阻R2的阻值.20.解：(1)根据图乙可知，未放油箱时电阻R1=400 Ω，此时电路中的电流：I1===0.03 A；(2)由图乙可知，当F=500 N时，R2=80 Ω，则电路中的最大电流：I2===0.15 A，所以电流表的量程为0.03～0.15 A；(3)由I=可得，压敏电阻的阻值：R3===200 Ω；由图乙可知，当R=200 Ω时，F=180 N，此时汽油和油箱的总重力等于180 N；由G=mg可得，m总===18 kg，汽油的质量：m汽油=18 kg－6.5 kg=11.5 kg，G汽油=m汽油g=11.5 kg×10 N=115 N.答：(1)未放油箱时，电路中的电流是0.03 A；(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程为0.03～0.15 A；(3)若油箱的质量为6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是115 N.解析：(1)根据图乙可以看出，未放油箱时电阻R=400 Ω，根据欧姆定律可求电路电流的大小.(2)根据图乙读出压敏电阻表面能承受的最大压力为500 N时压敏电阻的阻值，然后根据欧姆定律求出电路中的最大电流，从而得出电流表的量程；(3)先根据欧姆定律的变形公式求出压敏电阻接入电路的阻值，然后根据图象读出压敏电阻承受的压力，再根据压力等于重力、G=mg和油箱的质量求出汽油的质量，并进一步求出油箱内汽油的重力.
