备战2020中考物理三轮复习电学精准突破专题03电压表电流表测量对象填表问题

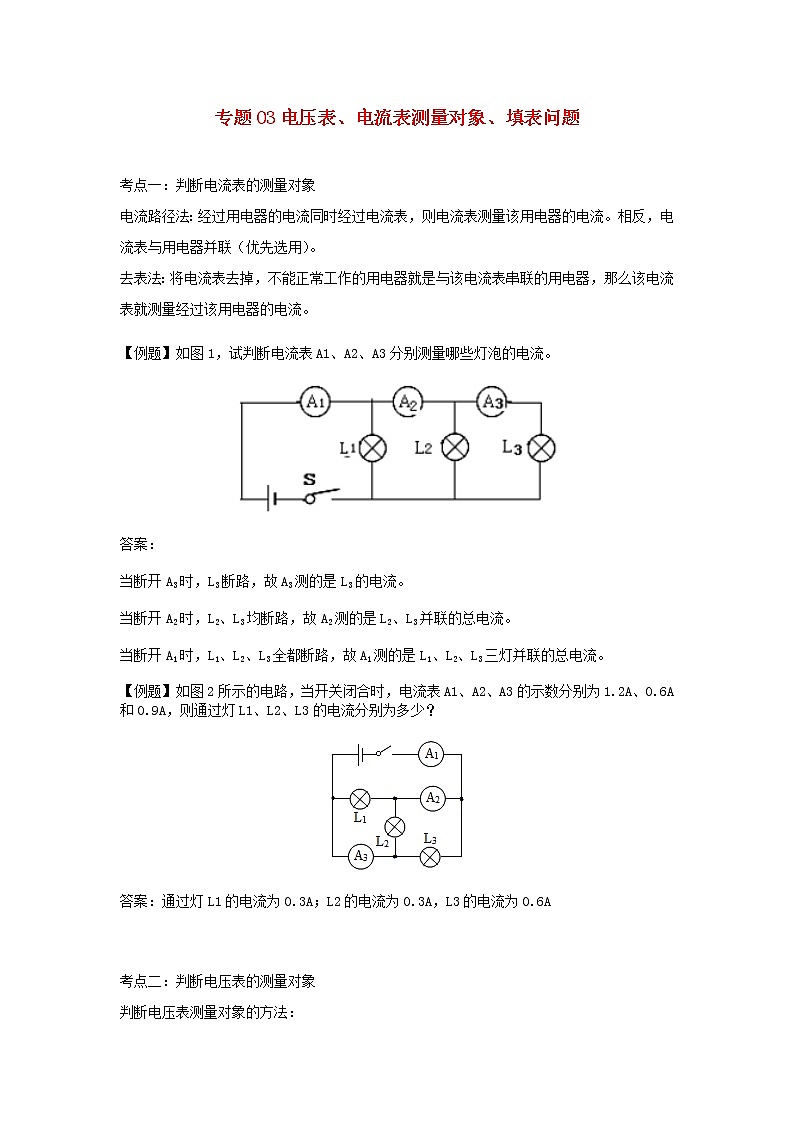

展开专题03电压表、电流表测量对象、填表问题
考点一：判断电流表的测量对象
电流路径法：经过用电器的电流同时经过电流表，则电流表测量该用电器的电流。相反，电流表与用电器并联（优先选用）。
去表法：将电流表去掉，不能正常工作的用电器就是与该电流表串联的用电器，那么该电流表就测量经过该用电器的电流。
【例题】如图1，试判断电流表A1、A2、A3分别测量哪些灯泡的电流。
答案：
当断开A3时，L3断路，故A3测的是L3的电流。
当断开A2时，L2、L3均断路，故A2测的是L2、L3并联的总电流。
当断开A1时，L1、L2、L3全都断路，故A1测的是L1、L2、L3三灯并联的总电流。
【例题】如图2所示的电路，当开关闭合时，电流表A1、A2、A3的示数分别为1.2A、0.6A和0.9A，则通过灯L1、L2、L3的电流分别为多少？
答案：通过灯L1的电流为0.3A；L2的电流为0.3A，L3的电流为0.6A
考点二：判断电压表的测量对象

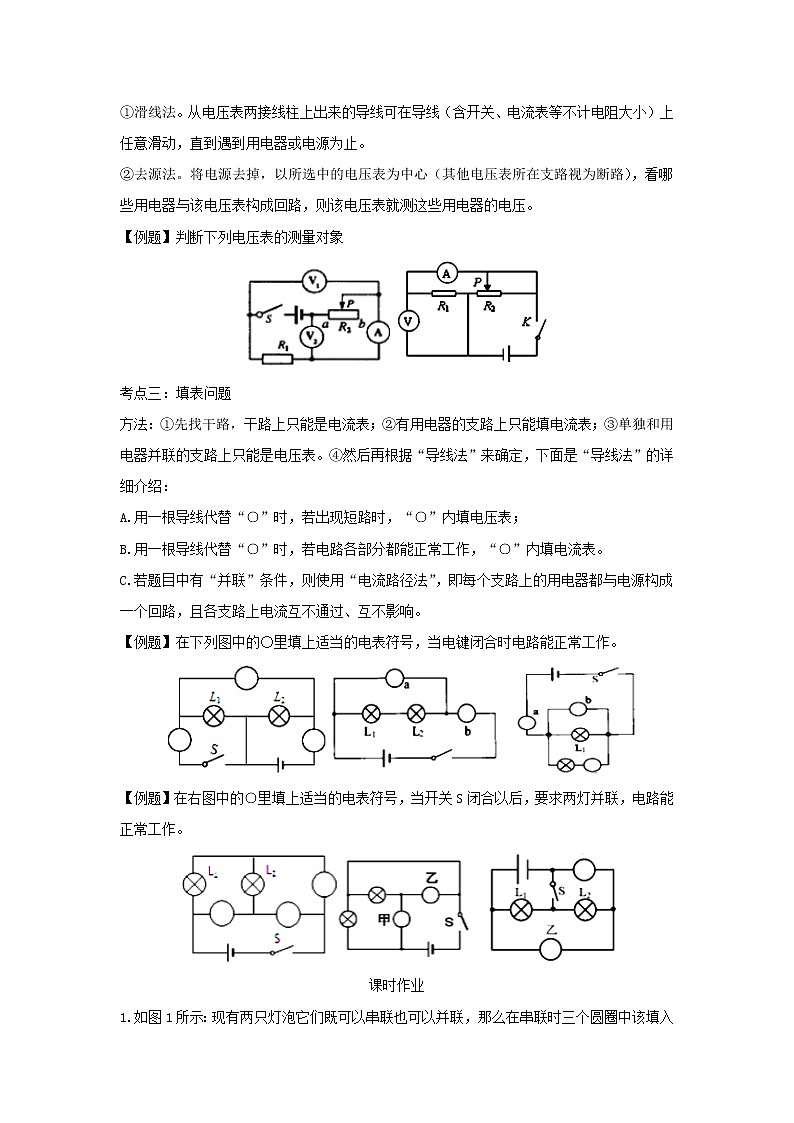

判断电压表测量对象的方法：
①滑线法。从电压表两接线柱上出来的导线可在导线（含开关、电流表等不计电阻大小）上任意滑动，直到遇到用电器或电源为止。
②去源法。将电源去掉，以所选中的电压表为中心（其他电压表所在支路视为断路），看哪些用电器与该电压表构成回路，则该电压表就测这些用电器的电压。
【例题】判断下列电压表的测量对象
考点三：填表问题
方法：①先找干路，干路上只能是电流表；②有用电器的支路上只能填电流表；③单独和用电器并联的支路上只能是电压表。④然后再根据“导线法”来确定，下面是“导线法”的详细介绍：
A.用一根导线代替“○”时，若出现短路时，“○”内填电压表；
B.用一根导线代替“○”时，若电路各部分都能正常工作，“○”内填电流表。
C.若题目中有“并联”条件，则使用“电流路径法”，即每个支路上的用电器都与电源构成一个回路，且各支路上电流互不通过、互不影响。
【例题】在下列图中的〇里填上适当的电表符号，当电键闭合时电路能正常工作。
【例题】在右图中的○里填上适当的电表符号，当开关S闭合以后，要求两灯并联，电路能正常工作。
课时作业
1.如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电表符号，在并联时，又该填入什么电表符号？
（1）串联时，A是，B是，C是。
（2）并联时，A是，B是，C是。
2.如图2所示的电路中，把圆圈所代表的电表填入其电路符号。
图1 图2 图3
3.判断图3所示电路的连接方式以及电表所测量的对象。
（1）灯泡L与滑动变阻器R的连接方式是
（2）电流表A1测通过的电流。
（3）电流表A2测通过的电流。
（4）电压表测量V1测两端的电压。
（5）电压表测量V2测两端的电压。
4.如图4所示，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。
5.如图5，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。电压表V2测量两端的电压。
图4 图5 图6
6.如图6，电灯L1、L2、L3是联，电流表A1测量通过的电流，电流表A2测通过的电流，电流表A3测通过的电流。
7.如图7所示，电路中两只灯泡L1和L2均正常发光，则下面说法中正确的是〔〕
A.甲是电流表，乙是电压表
B.甲是电压表，乙是电流表
C.甲、乙都是电流表
D.甲、乙都是电压表
图7 图8
8.如图，电灯L2、L3是联，然后再与L1联。电流表A1测量通过的电流，电流表A2测通过的电流，电流表A3测通过的电流。电压表V1测量两端的电压，电压表V2测量两端的电压。
参考答案：
- （1）电压表电流表电压表；（2）电流表；电压表；电流表；
- 电流表；电压表；电流表；电流表；
- 并联；干路；L；电源；L
- 并联；干路；L2；电源；
- 串联；L1或L2；L1；L2；
- 并联；干路；L2和L3；L3；
- A；
- 并联；串联；干路；L2；L3；L1；L2
