杭州专版2020中考化学复习方案专题04化学实验装置连接

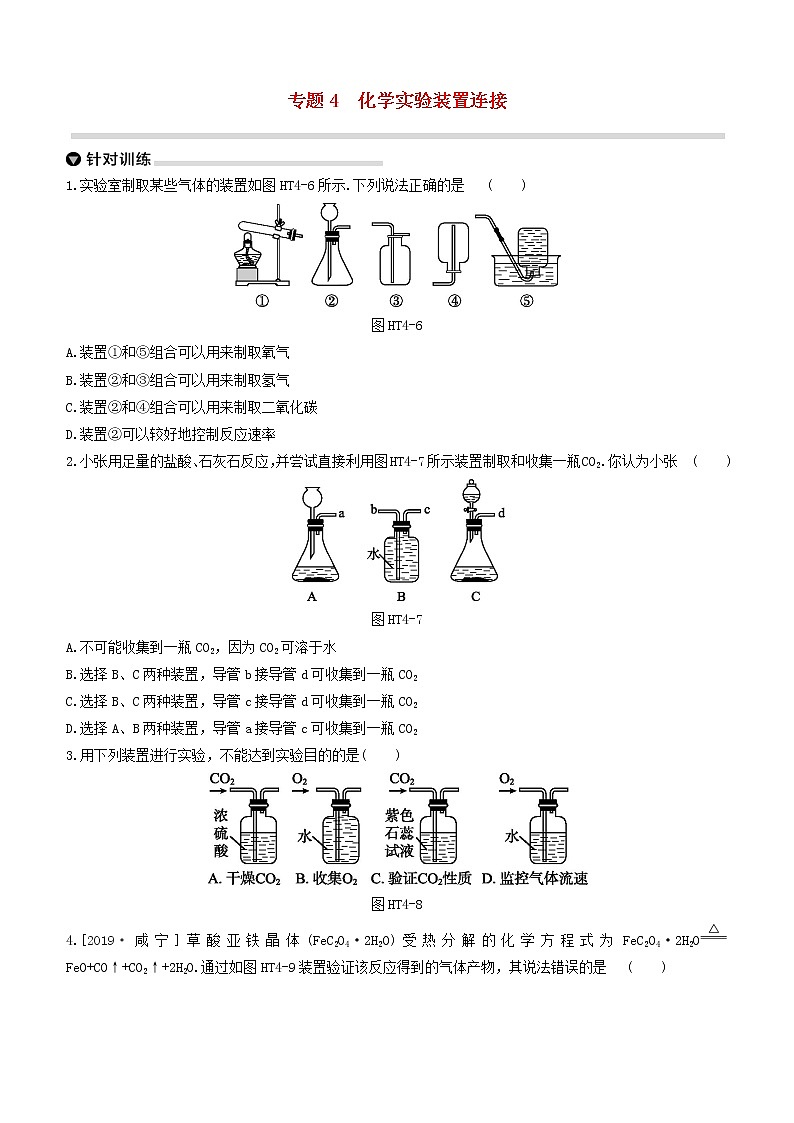

专题4　化学实验装置连接　

1.实验室制取某些气体的装置如图HT4-6所示.下列说法正确的是 (　　)

图HT4-6

A.装置①和⑤组合可以用来制取氧气

B.装置②和③组合可以用来制取氢气

C.装置②和④组合可以用来制取二氧化碳

D.装置②可以较好地控制反应速率

2.小张用足量的盐酸、石灰石反应，并尝试直接利用图HT4-7所示装置制取和收集一瓶CO2.你认为小张 (　　)

图HT4-7

A.不可能收集到一瓶CO2，因为CO2可溶于水

B.选择B、C两种装置，导管b接导管d可收集到一瓶CO2

C.选择B、C两种装置，导管c接导管d可收集到一瓶CO2

D.选择A、B两种装置，导管a接导管c可收集到一瓶CO2

3.用下列装置进行实验，不能达到实验目的的是(　　)

图HT4-8

4.[2019·咸宁]草酸亚铁晶体(FeC2O4·2H2O)受热分解的化学方程式为FeC2O4·2H2OFeO+CO↑+CO2↑+2H2O.通过如图HT4-9装置验证该反应得到的气体产物，其说法错误的是              (　　)

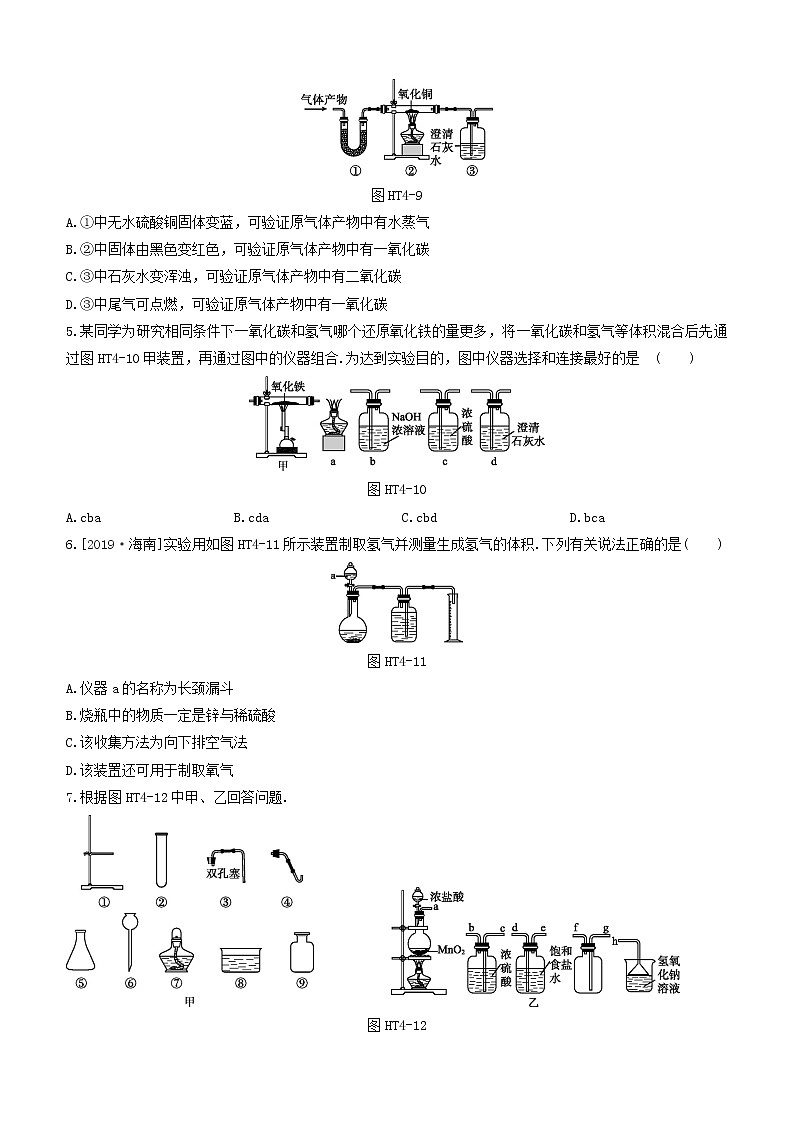

图HT4-9

A.①中无水硫酸铜固体变蓝，可验证原气体产物中有水蒸气

B.②中固体由黑色变红色，可验证原气体产物中有一氧化碳

C.③中石灰水变浑浊，可验证原气体产物中有二氧化碳

D.③中尾气可点燃，可验证原气体产物中有一氧化碳

5.某同学为研究相同条件下一氧化碳和氢气哪个还原氧化铁的量更多，将一氧化碳和氢气等体积混合后先通过图HT4-10甲装置，再通过图中的仪器组合.为达到实验目的，图中仪器选择和连接最好的是              (　　)

图HT4-10

A.cba     B.cda     C.cbd     D.bca

6.[2019·海南]实验用如图HT4-11所示装置制取氢气并测量生成氢气的体积.下列有关说法正确的是(　　)

图HT4-11

A.仪器a的名称为长颈漏斗

B.烧瓶中的物质一定是锌与稀硫酸

C.该收集方法为向下排空气法

D.该装置还可用于制取氧气

7.根据图HT4-12中甲、乙回答问题.

图HT4-12

(1)从图甲中选择实验室制备并收集二氧化碳的仪器组合：　　　　　　　　　　(填序号)，该装置还可用于实验室制氧气，写出相关的制氧气的化学方程式：　                                          .

(2)氯气是一种重要的化工原料，它是一种黄绿色的有毒气体，密度比空气大，能溶于水，并能与氢氧化钠等碱溶液反应.

①实验室制取氯气的反应原理为MnO2(固体)+4HCl(浓)X+2H2O+Cl2↑，则X的化学式为　　　　.

②实验室用图乙装置可制取并收集一瓶纯净干燥的氯气，导管接口的正确连接顺序是a→　　　　　　　　　　　(填序号)，其中饱和食盐水的作用是　　　　　　　　　　　　　　　　.

8.某混合气体可能有CO2、CO、H2中的一种或几种，某学习小组的同学为了探究气体的组成，设计了如图HT4-13所示装置进行实验(夹持装置已省略).实验后发现A装置中溶液变浑浊，C中的固体由黑色变红色，D中的固体由白色变蓝色，F装置中有水流入烧杯.

图HT4-13

在反应前后对C、D装置进行了质量的测量(各步反应均完全)，测量结果如下表.请回答下列问题.

(1)请写出A装置中反应的化学方程式：　　　　　　　　　　　　　　　　.

(2)一定能证明原混合气体中有氢气存在的实验现象是　                                             .

(3)F装置的作用：①“抽气”；②　　　　　　.

(4)证明原混合气体中有CO存在的定量关系式是　　　　　　　　(用字母a、b、c、d表示).

9.[2018·德阳]草酸存在于自然界的植物中.草酸晶体(H2C2O4·2H2O)无色，熔点为101 ℃，易溶于水，受热脱水、升华，170 ℃以上分解.草酸能与氢氧化钙反应生成沉淀：H2C2O4+Ca(OH)2CaC2O4↓+2H2O.

图HT4-14

(1)甲组同学按照如图HT4-14所示的装置，通过实验检验草酸晶体的分解产物.仪器a的名称是　　　　　　　　　.装置B的主要作用是　　　　　　　　　　　　　.装置C中有气泡逸出，澄清石灰水变浑浊.由此可知草酸晶体分解的产物中一定有　　　　　　　　　.

(2)乙组同学认为草酸晶体分解的产物中含有CO，为进行验证，选用甲组实验中的装置A、B和图HT4-15所示的部分装置(可以重复选用)进行实验.

图HT4-15

①乙组同学的实验装置依次连接的合理顺序为A→B→　　→　　→　　→I→D→H.

②装置I中盛有的氧化铁发生了颜色变化，欲证明草酸晶体分解的产物中有CO，乙组同学需要两次使用装置D，其现象分别是　　　　　　　　　　　　　　　　　　　　　　.

【参考答案】

针对训练

1.A　2.C　3.B　4.C　5.A

6.D　[解析]仪器a的名称为分液漏斗；制取氢气时金属可以用镁、铝、锌、铁等活泼金属，酸可以用稀硫酸、稀盐酸，所以烧瓶中的物质不一定是锌与稀硫酸；题中的收集方法为排水法.

7.(1)①②③⑥⑨(或③⑤⑥⑨)　

2H2O22H2O+O2↑

(2)①MnCl2　②d→e→c→b→g→f→h

除去氯气中混有的氯化氢气体

8.(1)CO2+Ba(OH)2BaCO3↓+H2O

(2)D装置中的固体由白色变为蓝色

(3)尾气处理(或储存气体)

(4)(a-c)>

9.(1)酒精灯　防止升华的草酸进入C中，影响CO2的检验　CO2

(2)①F　D　G　②第一次：D中无明显变化；第二次：D中澄清石灰水变浑浊
