湖南省长沙市2020年中考物理猜想卷（三）（含解析）

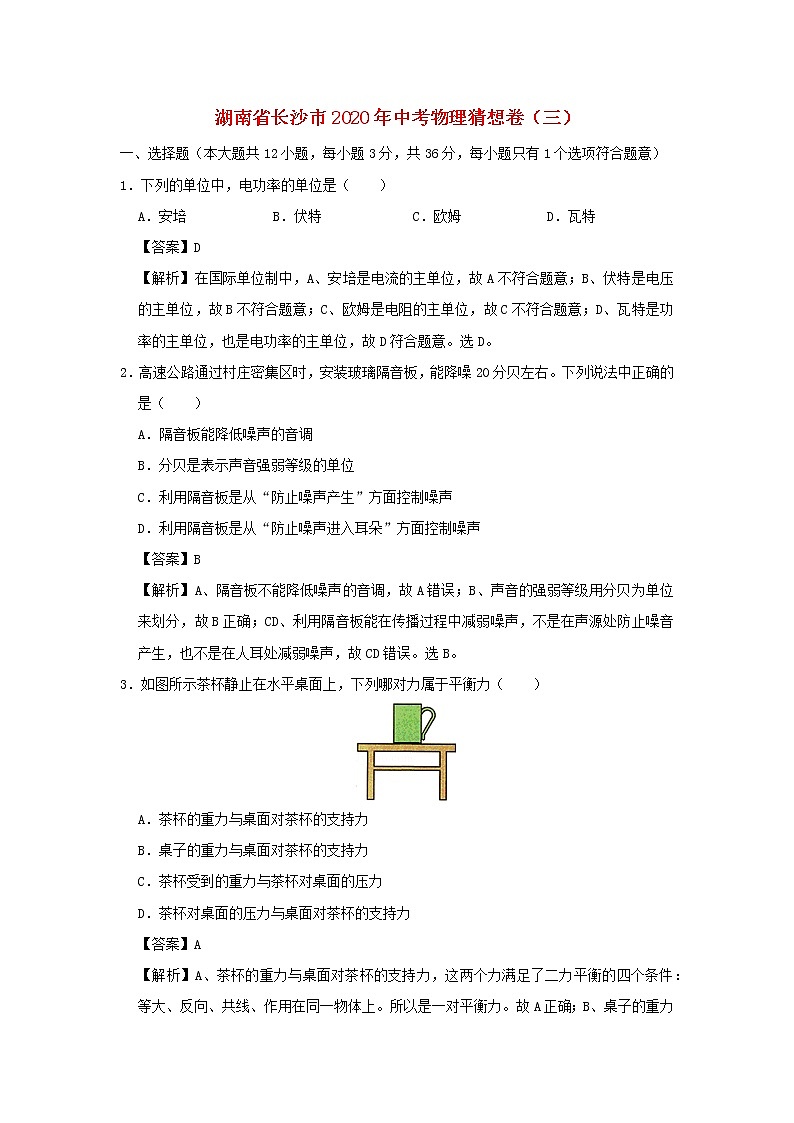

湖南省长沙市2020年中考物理猜想卷（三）

一、选择题（本大题共12小题，每小题3分，共36分，每小题只有1个选项符合题意）

1．下列的单位中，电功率的单位是（　　）

A．安培 B．伏特 C．欧姆 D．瓦特

【答案】D

【解析】在国际单位制中，A、安培是电流的主单位，故A不符合题意；B、伏特是电压的主单位，故B不符合题意；C、欧姆是电阻的主单位，故C不符合题意；D、瓦特是功率的主单位，也是电功率的主单位，故D符合题意。选D。

2．高速公路通过村庄密集区时，安装玻璃隔音板，能降噪20分贝左右。下列说法中正确的是（　　）

A．隔音板能降低噪声的音调

B．分贝是表示声音强弱等级的单位

C．利用隔音板是从“防止噪声产生”方面控制噪声

D．利用隔音板是从“防止噪声进入耳朵”方面控制噪声

【答案】B

【解析】A、隔音板不能降低噪声的音调，故A错误；B、声音的强弱等级用分贝为单位来划分，故B正确；CD、利用隔音板能在传播过程中减弱噪声，不是在声源处防止噪音产生，也不是在人耳处减弱噪声，故CD错误。选B。

3．如图所示茶杯静止在水平桌面上，下列哪对力属于平衡力（　　）

A．茶杯的重力与桌面对茶杯的支持力

B．桌子的重力与桌面对茶杯的支持力

C．茶杯受到的重力与茶杯对桌面的压力

D．茶杯对桌面的压力与桌面对茶杯的支持力

【答案】A

【解析】A、茶杯的重力与桌面对茶杯的支持力，这两个力满足了二力平衡的四个条件：等大、反向、共线、作用在同一物体上。所以是一对平衡力。故A正确；B、桌子的重力与桌面对茶杯的支持力，这两个力作用在不同的物体上，大小也不同，不是一对平衡力，故B错误；C、茶杯受到的重力与茶杯对桌面的压力，这两个力作用在不同的物体上，方向也相同，不是一对平衡力，故C错误；D、茶杯对桌面的压力与桌面对茶杯的支持力，作用在不同的物体上，是一对相互作用力，不是平衡力，故D错误。选A。

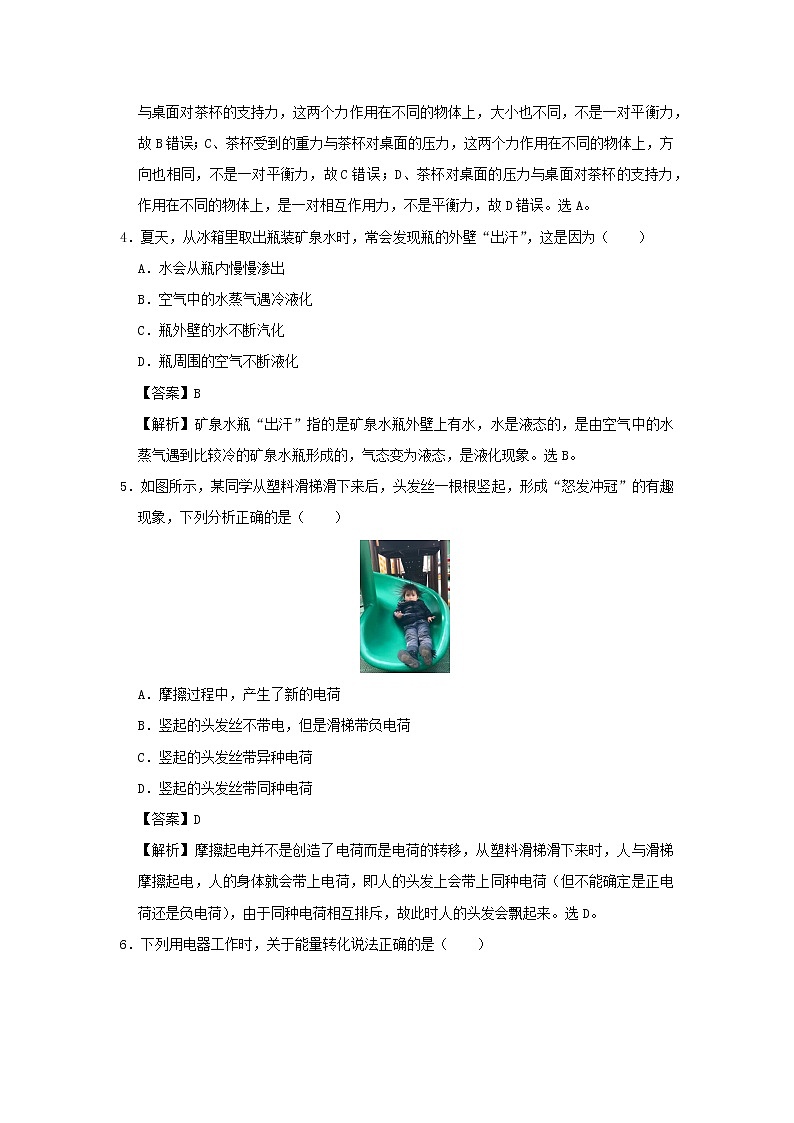

4．夏天，从冰箱里取出瓶装矿泉水时，常会发现瓶的外壁“出汗”，这是因为（　　）

A．水会从瓶内慢慢渗出

B．空气中的水蒸气遇冷液化

C．瓶外壁的水不断汽化

D．瓶周围的空气不断液化

【答案】B

【解析】矿泉水瓶“出汗”指的是矿泉水瓶外壁上有水，水是液态的，是由空气中的水蒸气遇到比较冷的矿泉水瓶形成的，气态变为液态，是液化现象。选B。

5．如图所示，某同学从塑料滑梯滑下来后，头发丝一根根竖起，形成“怒发冲冠”的有趣现象，下列分析正确的是（　　）

A．摩擦过程中，产生了新的电荷

B．竖起的头发丝不带电，但是滑梯带负电荷

C．竖起的头发丝带异种电荷

D．竖起的头发丝带同种电荷

【答案】D

【解析】摩擦起电并不是创造了电荷而是电荷的转移，从塑料滑梯滑下来时，人与滑梯摩擦起电，人的身体就会带上电荷，即人的头发上会带上同种电荷（但不能确定是正电荷还是负电荷），由于同种电荷相互排斥，故此时人的头发会飘起来。选D。

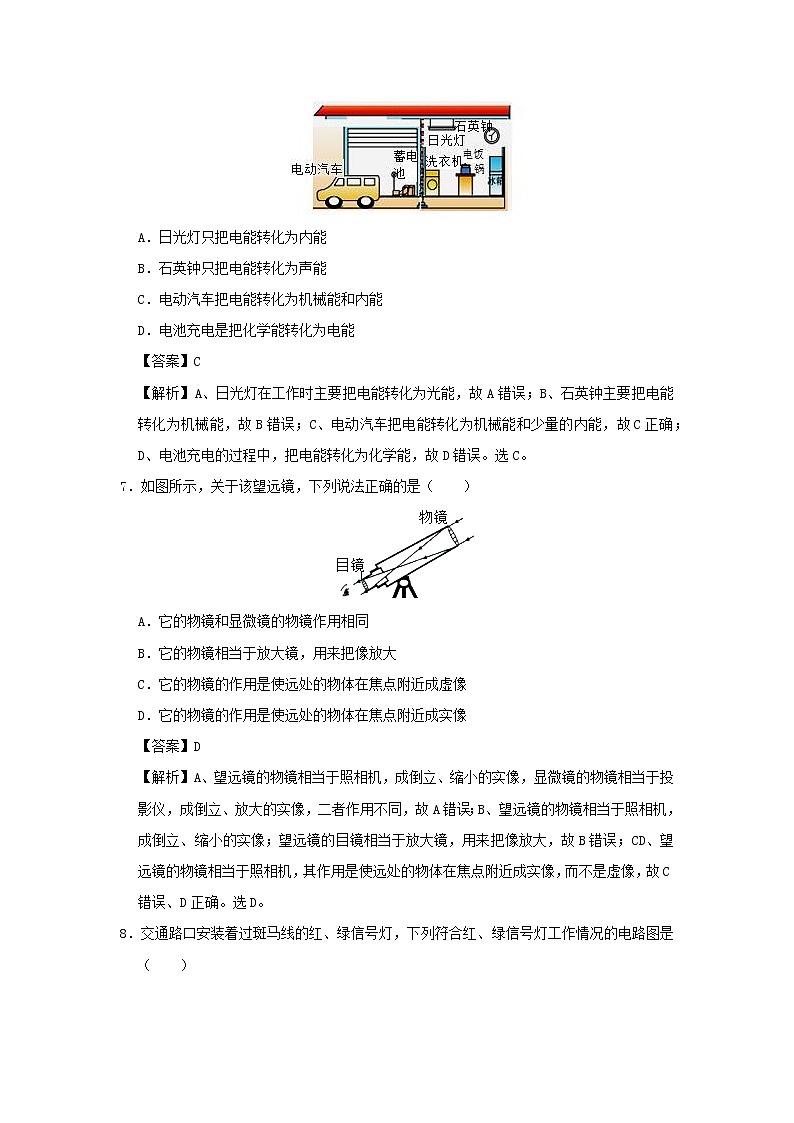

6．下列用电器工作时，关于能量转化说法正确的是（　　）

A．日光灯只把电能转化为内能

B．石英钟只把电能转化为声能

C．电动汽车把电能转化为机械能和内能

D．电池充电是把化学能转化为电能

【答案】C

【解析】A、日光灯在工作时主要把电能转化为光能，故A错误；B、石英钟主要把电能转化为机械能，故B错误；C、电动汽车把电能转化为机械能和少量的内能，故C正确；D、电池充电的过程中，把电能转化为化学能，故D错误。选C。

7．如图所示，关于该望远镜，下列说法正确的是（　　）

A．它的物镜和显微镜的物镜作用相同

B．它的物镜相当于放大镜，用来把像放大

C．它的物镜的作用是使远处的物体在焦点附近成虚像

D．它的物镜的作用是使远处的物体在焦点附近成实像

【答案】D

【解析】A、望远镜的物镜相当于照相机，成倒立、缩小的实像，显微镜的物镜相当于投影仪，成倒立、放大的实像，二者作用不同，故A错误；B、望远镜的物镜相当于照相机，成倒立、缩小的实像；望远镜的目镜相当于放大镜，用来把像放大，故B错误；CD、望远镜的物镜相当于照相机，其作用是使远处的物体在焦点附近成实像，而不是虚像，故C错误、D正确。选D。

8．交通路口安装着过斑马线的红、绿信号灯，下列符合红、绿信号灯工作情况的电路图是（　　）

A． B．

C． D．

【答案】C

【解析】A．两开关都闭合时会造成电源短路且两灯泡不发光，只闭合S1时红绿交通信号灯同时发光，故A错误；B．两开关均闭合时红绿交通信号灯同时发光，否则均不发光，故B错误；C．只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，故C正确；D．只闭合开关S1时，两灯泡都发光，只闭合S2或两开关同时闭合时，只有绿灯亮，故D错误。选C。

9．忽略空气阻力，抛出后的小球在空中运动轨迹如图所示，抛出后的小球

（　　）

A．受到惯性力的作用，继续向前运动

B．不受力，机械能不变

C．从最高点下落时，机械能增大

D．上升过程动能转化为重力势能

【答案】D

【解析】A、小球出手之前，和手一起运动，抛出的小球，不再受到手的推力，由于惯性保持原来的运动状态，继续前进。惯性不是力，不能说受到惯性力的作用，故A错误；BC、忽略空气阻力，抛出后的小球在空中运动时机械能守恒，仍然受到重力的作用。故BC错误；D、小球出手前后都受到重力作用，重力改变了小球的运动方向和速度，运动状态不断发生改变。上升过程中速度逐渐减小，高度增加，所以动能减小，重力势能增大，动能转化为重力势能，故D正确。选D。

10．如图是研究巨磁电阻特性的原理示意图。实验发现，当闭合S1、S2后使滑片P向左滑动过程中，指示灯明显变亮，则下列说法正确的是（　　）

A．电磁铁右端为N极

B．滑片P向左滑动过程中电磁铁的磁性减弱

C．巨磁电阻的阻值随磁场的增强而明显减小

D．巨磁电阻的阻值随磁场的减弱而明显减小

【答案】C

【解析】滑片P向左滑动过程中，电阻变小，电流变大，通电螺线管的磁性增强，而指示灯明显变亮，说明右边电路的电流变大了，巨磁电阻的电阻变小了，磁性增强时，巨磁电阻的电阻变小。所以C的说法正确。选C。

11．水平桌面上有两个相同的烧杯甲和乙，内盛有密度不同的盐水，将同一鸡蛋先后放入其中，当鸡蛋静止时，两烧杯中液面恰好相平，鸡蛋所处的位置如图所示。若甲、乙两杯盐水对容器底的压强分别为p甲和p乙，鸡蛋排开盐水的质量分别是m甲和m乙．则（　　）

A．p甲＝p乙 m甲＝m乙 B．p甲＜p乙 m甲＞m乙

C．p甲＜p乙 m甲＝m乙 D．p甲＞p乙 m甲＞m乙

【答案】C

【解析】（1）由图可知，鸡蛋在甲、乙两杯中分别处于悬浮和漂浮状态，因为ρ液＞ρ物时物体漂浮，ρ液＝ρ物时物体悬浮，所以乙杯中盐水的密度大于甲杯中盐水的密度，因为p＝ρgh，且两杯中液面相平，所以乙杯底压强大于甲杯底压强。（2）因为物体漂浮或悬浮时，受到的浮力和自身的重力相等，所以同一只鸡蛋在两杯中受到的浮力相等，都等于鸡蛋的重力，因为F浮＝G排＝m排g，浮力相同，所以鸡蛋排开盐水的质量相同。选C。

12．如图是一条刚装好的家庭电路，在未安装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光。则下列判断正确的是（四只灯泡的额定电压均为220V）（　　）

A．灯泡L1所在支路正常

B．灯泡L2所在支路正常

C．灯泡L3所在支路正常

D．装好保险丝，合上所有开关后，灯泡都能正常发光

【答案】A

【解析】A、当只闭合S1时，L0和L1都偏暗，L1所在支路正常，故A正确；B、当只闭合S2时，L0正常发光，说明该支路存在短路，故B错误；C、当只闭合S3时，L3不发光，说明L3所在支路断路，故C错误；D、根据上述分析可知，装好保险丝，合上所有开关后，灯泡不可能都正常工作，故D错误。选A。

二、填空（本大题共5小题，13空，每空2分，共26分）

13．水平桌面上，一个物体在水平推力F1的作用下做匀速直线运动如图甲，物体对桌面的压强为p1．若将一个相同物体叠放在上面，在水平推力F2的作用下两个物体仍做匀速直线运动，如图乙，物体对桌面的压强为p2．则F1 ________F2（选填“大于”、“等于”或“小于”），p1：p2＝________。

【答案】＜；2：1。

【解析】图甲中物体在水平面上匀速直线运动，在竖直方向，受到的重力和支持力是一对平衡力，在水平方向，受到的拉力和摩擦力是一对平衡力，图乙与图甲相比，接触面的粗糙程度相同，乙图的压力大于甲图的压力，所以乙受到的摩擦力大于甲的摩擦力。则F1＜F2；图乙与图甲相比，受力面积S相同，因为将一个相同物体叠放在上面，故压力F乙＝2F甲，由p＝可得，p1：p2＝2：1。

14．小红在探究“物质的放热能力与哪些因素有关”时，分别用质量都是2kg的水和另一种液体进行了实验，并用图象对实验数据进行了处理，如图所示。实验中，水和另种液体在相同时间内放出的热量相等。分析图象可以得出：________物质为水；另一种液体的比热容为________J/（kg•℃），这种液体在15min内放出热量为________J。

【答案】甲；2.1×103；1.68×105。

【解析】（1）时间相等时，两种液体放出的热量相等，由图示可以看出，乙液体的温度降低的快，甲液体温度降低慢；利用热量的计算公式Q吸＝cm△t可知，在质量相等、初温相同、放热也相同的情况下，谁的温度降低得快，它的比热容小；所以，甲液体的比热容大，所以若A、B两种液体中，一种液体是水，则这种液体一定是甲液体，由图可知：液体的初温是20℃，加热15分钟后甲液体的末温是40℃，则水放出的热量：Q放＝c水m水（t水﹣t0）＝4.2×103J/（kg•℃）×m×（60℃﹣40℃）。

（2）由题知，而水和液体的质量相同，即m水＝m乙，

c水m水△t＝c乙m（60℃﹣20℃）＝4.2×103J/（kg•℃）×m×（60℃﹣40℃）。

解得c乙＝2.1×103J/（kg•℃）。

（3）读图可得，乙在15min内由60℃降低到20℃，降低的温度是60℃﹣20℃＝40℃，

所以乙放出的热量Q放＝cm△t＝2.1×103J/（kg•℃）×2kg×40℃＝1.68×105J。

15．如图，甲是小明家的一个插座，他用试电笔测试插座的A孔氖管发光，则A孔接的是________线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的________（选填“C”或“D”）插脚接火线。

【答案】火；D。

【解析】试电笔测试插座的A孔，氖管发光，则A孔接的是火线，首先进入开关，再接入灯泡，所以A孔接插脚D；插座B孔接的是零线，直接进入灯泡，和插脚C相连。

16．某品牌纯电动汽车采用了容量大、续航里程长的磷酸铁锂电池组，单个电池铭牌如图所示，则该电池在充电时，相当于________（选填“电源”“用电器”），此时它利用了电流的________效应工作。该电池一次充满电后，储存电能________度，若电动车以持续电流工作，则这些电能能支持该车行驶________h。

【答案】用电器；化学；1.2；1。

【解析】（1）电池充电时，它相当于电路组成中的用电器，并将电能转化为电池中的化学能储存起来，因此充电时利用了电流的化学效应。

（2）该电池一次充满电后，储存电能：

W＝UIt＝UQ＝12V×100A×3600s＝4.32×107J＝1.2kW•h。

由W＝UIt可得，电动车以持续电流工作时，能支持该车行驶时间：

t＝＝＝3600s＝1h。

17．如图所示，放置在水平地面上的平底薄壁容器重10N，底面积0.01m2，内装40N的水，水深0.15m。现将重为17.8N的实心铜块系在弹簧测力计挂钩上，并把它完全浸没于容器内的水中（水未溢出，铜块未接触容器底部）。

（1）铜块完全浸没于水中后，弹簧测力计的示数是________N；

（2）铜块完全浸没于水中后，容器对水平地面的压强________Pa。

【答案】（1）15.8；（2）5200。

【解析】（1）铜块的质量：m＝＝＝1.78kg，

根据ρ＝可得，铜块的体积：V＝＝＝2×10﹣4m3，

铜块完全浸没于水中，则V排＝V＝2×10﹣4m3，

所以，铜块受到的浮力：F浮＝ρ水gV排＝1000kg/m3×10N/kg×2×10﹣4m3＝2N，

因为F浮＝G﹣F，

所以此时弹簧测力计的示数：F＝G﹣F浮＝17.8N﹣2N＝15.8N；

（2）将铜块、水、容器看成一个整体，则整体受向下的总重力、向上的拉力和向上的支持力，根据力的平衡条件和相互作用力知识可得，容器对水平地面的压力：

F地＝F支＝（G容+G水+G铜）﹣F＝（10N+40N+17.8N）﹣15.8N＝52N，

则容器对水平地面的压强：p＝＝＝5200Pa。

三、实验探究题（本大题共4小题，共17分）

18．（3分）小明利用如图所示的实验装置“探究物体的动能大小与哪些因素有关”时，他提出如下两个猜想：

A．物体的动能可能与物体的质量有关；  B．物体的动能可能与物体的速度有关。

（1）为探究猜想A是否正确，小明使质量不同的小车分别从同一斜面的________由静止开始下滑，撞击水平面上的同一木块，比较木块被推出的距离。

（2）为探究猜想B是否正确，小明应使________从同一斜面的________由静止开始下滑，撞击水平面上的同一木块，比较木块被推出的距离。

【答案】（1）同一高度处；（2）同一小车；不同高度处。

【解析】（1）要探究动能大小与质量的关系，应该控制小车的速度相同，让小车从斜面的同一高度滑下；（2）为探究物体的动能可能与物体的速度有关，应使同一小车从同一斜面的不同高度处由静止开始下滑，撞击水平面上的同一木块，比较木块被推出的距离。

19．（4分）如图是小明在“探究平面镜成像的特点”的实验装置。图中A、B是两段外形相同的蜡烛。

（1）实验时应选较________（填“厚”或“薄”）的玻璃板竖立在水平桌面上。

（2）选用透明的玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于确定________。

（3）在探究实验的过程中，他把蜡烛A放在距玻璃板30cm处，蜡烛A在玻璃板中所成的像到蜡烛A的距离是________cm；当蜡烛A远离玻璃板时，它的像的大小将________（选填“变大”、“变小”或“不变”）。

（4）为了验证像的虚实，小明将一张白卡片放在像的位置________（直接/透过玻璃板）观察卡片上有无棋子A的像。

（5）用方格纸替代白纸，更方便于探究像与物________关系。

（6）另一组小红将点燃的蜡烛A竖真放在薄玻璃板的一侧，此时用另一支完全相同的蜡烛B在玻璃板另一侧的水平桌面上无论怎样移动，发现无法让它与蜡烛A的像完全重合，出现这种情况的原因可能是玻璃板________

【答案】（1）薄；（2）像的位置；（3）60；不变；（4）直接；（5）到平面镜的距离；（6）没有竖直放置。

【解析】（1）玻璃板越薄，两个反射面所在的像距离越近，这样可以使确定的像的位置更加准确，而厚玻璃板会形成两个像，会影响对实验结果的判断；（2）在实验中，选用玻璃板的目的是便于确定像的位置；（3）因平面镜成像时像与物到平面镜的距离相等，所以，蜡烛A距玻璃板30cm，蜡烛A的像距离玻璃板的距离也为30cm，则像到蜡烛A的距离为60cm；因平面镜成像时像与物的大小相等，所以，将蜡烛不管是远离玻璃板还是靠近玻璃板时，蜡烛所成像的大小不变。（4）为验证“像是虚像”的猜想，小明将一张白卡片放在棋子A像的位置，并直接观察光屏上是否有棋子A的像，如果有，则为实像，否则，为虚像。（5）若将玻璃板和蜡烛下面的白纸换成方格纸进行实验，这种做法的优点是便于探究像和物到平面镜的距离关系；（6）实验时玻璃板要竖直放置，即垂直于桌面，如果不竖直，则不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合，就无法比较像与物的大小；

20．（4分）小明同学用如图所示的电路研究“电流与电阻的关系”。

（1）在连接电路时，开关必须________，在开关闭合前，应将滑动变阻器的滑片移到________（最左端、最右端）；闭合开关，调节滑动变阻器使电压表的示数为4V，电流表的示数为0.4A，则定值电阻R的阻值是________；现将它换成20Ω的电阻接入电路来进行研究，则下一步应进行的操作是：________。

（2）小明同学按上面的电路研究通过导体的电流跟导体电阻的关系。电源电压保持不变，他不断改变R的阻值，测得相应的电流如下表，分析表中数据可知：电流跟电阻________反比（填“成”或“不成”），这与欧姆定律________（填“相符”或“不符”），其原因是________。

【答案】（1）断开；最右端；10Ω；调节滑动变阻器的滑片使电压表示数等于4V；

（2）不成；不符；没有控制电压表的示数保持不变。

【解析】（1）在连接电路时，开关必须断开；由电路图可知，在开关闭合前，应将滑动变阻器的滑片移到最右端，此时滑动变阻器接入电路的阻值最大；∵I＝，∴电阻R＝＝＝10Ω；探究电流与电阻关系，应控制电压不变，现将它换成20Ω的电阻接入电路来进行研究，则下一步应进行的操作是：调节滑动变阻器的滑片使电压表示数等于4V。（2）根据表中实验数据，电流与电阻乘积不相等，即电流与电阻不成反比；由欧姆定律可知，在电压不变的情况下，电流与电阻成反比，这与欧姆定律不符；这是由于没有控制电压表的示数保持不变造成的。

21．（6分）下面是小王利用刻度均匀的匀质杠杆进行探究“杠杆的平衡条件”的实验。（每个钩码重0.5N）

（1）实验前，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向________（选填“左”或“右”）端调节，直到杠杆在水平位置平衡。

（2）如图1所示，①在杠杆A点处挂4个钩码，则在B点处应挂________个同样的钩码，杠杆仍然在水平位置平衡。

②把B点处的钩码取下，在B点处施加一个竖直向下的拉力F＝________N时，杠杆仍然在水平位置平衡。当拉力F向右倾斜时，仍要保持杠杆在水平位置平衡，拉力F的大小将________（选填“变大”、“变小”或“不变”）。原因是________。

（3）如果小王又进行了如图2所示的探究，考虑杠杆________的影响，发现用弹簧测力计在C点竖直向上拉使杠杆仍然处于水平位置平衡时，则弹簧测力计的示数应大于________N。

【答案】（1）右；（2）①6；②3；变大；F的力臂变小；（3）重力；3。

【解析】（1）杠杆静止时，杠杆左端下沉，说明右端偏高，平衡螺母需向右调节；

（2）①设杠杆每个格的长度为L，每个钩码的重力为G，根据杠杆的平衡条件：FALA＝FBLB，4G×3L＝FB×2L，解得FB＝6G，即需在B点处挂6个钩码；②每个钩码重0.5N，若在B点处施加一个竖直向下的拉力，则FB＝6G＝6×0.5N＝3N；若拉力F向右倾斜时，此时F的力臂变短，根据杠杆的平衡条件，力变大；（3）若不计杠杆的重力，根据杠杆的平衡条件：F向上L向上＝F向下L向下，F′×3L＝3G×6L，解得F′＝6G＝6×0.5N＝3N，由于杆的重心在杆的中点，方向竖直向下，重力与钩码同时使杠杆向逆时针方向转动，所以弹簧测力计的示数应大于3N。

四、简答题（本大题共3小题，共21分）

22．（6分）2017年5月5日，凝聚着国人梦想的国产大飞机C919首飞成功。

（1）C919试飞时，返回首飞现场时，现场见证者心情越发激动，随着声音的________（填“响度”或“频率”）越来越大，飞机开始着陆，最终首飞取得圆满成功。十年心血，终于破茧成蝶，现场C919研发专家们流下了激动和幸福的泪水，对于他们来说，C919发动机的轰鸣声属于________（填“乐音”或“噪音”）。

（2）若不计飞机质量的变化，当C919在水平跑道上加速滑行时，动能________，（填“变大”、“变小”或“不变”）；当C919腾空加速上升时，重力势能________。（填“变大”、“变小”或“不变”）

（3）大飞机的机翼的横截面设计成如图乙所示的形状，是利用了在气体中流速________的地方压强越小的原理，为飞机提供升力。为了获得更大的升力，飞机起飞时应让飞机________（选填“逆风”或“顺风”）起飞。

【答案】（1）响度；乐音；（2）变大；变大；（3）越大；逆风。

【解析】（1）C919首飞时，由于发动机的振动而产生的轰鸣声是通过空气传入人耳；响度与振幅、距离发声体的距离有关，C919返回首飞现场时，现场见证者与飞机距离越来越近，所以响度越来越大，飞机开始着陆；现场研发专家们流下了激动和幸福的泪水，对于他们来说，C919发动机的轰鸣声是他们想听到的声音，所以属于乐音。（2）若不计飞机质量的变化，当C919在水平跑道上加速滑行时，高度不变，重力势能不变，速度增大，动能增加；当C919腾空加速上升时，速度增大，高度增大，动能和重力势能都增大；（3）机翼的横截面形状，利用了在气体中流速越大的地方压强越小的原理；飞机逆风起飞时飞机的速度不需要加速到很大，飞机就可相对空气有一个较大的相对速度，从而获得足够的升力。

23．（6分）扫地机器人是智能家用电器的一种，正逐渐进入我们的生活。如图所示，是一款集自动清扫技术和人工智能设计于一体的地面清扫机器人，小王在室内运动场上试用中发现，该机器人在1min内沿直线匀速清扫的距离为18m，若它在运动中所受阻力为105N，问：

（1）此机器人清扫地面时运动的速度为多大？

（2）此过程中机器人的水平推力所做的功及功率分别为多大？

【答案】（1）此机器人在清扫地面时运动的速度为0.3m/s，（2）此过程中机器人的水平推力所做的功为1890J；功率为31.5W。

【解析】（1）此机器人在清扫地面时运动的速度v＝＝＝0.3m/s，

（2）因为机器人沿直线匀速清扫，故F＝f＝105N，

此过程中机器人的水平推力所做的功W＝Fs＝105N×18m＝1890J；

功率P＝＝＝31.5W。

24．（9分）如图所示，电源电压为6V，小灯泡标有“4V，1.6W”的字样，定值电阻R＝20Ω，不考虑温度对灯丝电阻的影响，滑动变阻器上标有“0～20Ω，1A”字样。求：

（1）小灯泡的电阻为多大？

（2）若只闭合S，S1时，要使电路消耗的功率最小，此时滑动变阻器的滑片应向哪端移动？此时消耗最小功率是多少W？

（3）若电流表的测量范围为0～0.6A，电压表的测量范围为0～3V，当只闭合S与S2时，在不损坏用电器的前提下，求滑动变阻器的取值范围。

【答案】（1）小灯泡的电阻为10Ω。（2）若只闭合S，S1时，要使电路消耗的功率最小，此时滑动变阻器的滑片应向b端移动，此时消耗最小功率是0.9W。（3）若电流表的测量范围为0～0.6A，电压表的测量范围为0～3V，当只闭合S与S2时，在不损坏用电器的前提下，滑动变阻器的取值范围是：5Ω～10Ω。

【解析】（1）由P＝可知，灯泡电阻：RL＝＝＝10Ω；

（2）由图示电路图可知，只闭合S，S1时两电阻串联，

由P＝可知，在电压U一定时，电路总电阻R越大，电路总功率越小，

只闭合S、S1，滑片移至b端时电路总电阻最大，功率最小，

最小功率：P＝＝＝0.9W；

（3）由P＝UI可知，灯泡额定电流：IL＝＝＝0.4A，

由图示电路图可知，当只闭合S与S2时灯泡与滑动变阻器串联，

电流表的测量范围为0～0.6A，灯泡额定电流为0.4A，则电路最大电流：I＝0.4A，

由I＝可知，R总最小＝RL+R滑＝＝＝15Ω，

滑动变阻器接入电路的最小电阻：R滑最小＝R总最小﹣RL＝15Ω﹣10Ω＝5Ω，

电压表的测量范围为0～3V，滑动变阻器两端最大电压：U滑最大＝3V，

此时滑动变阻接入电路的阻值最大，电路电流最小，

最小电路电流：I最小＝＝＝＝0.3A，

由I＝可知，R滑最大＝＝＝10Ω，

滑动变阻器接入电路的阻值范围是：5Ω～10Ω；
