（黄金十套卷）备战2020中考物理模拟试卷07（含解析）（广东省）

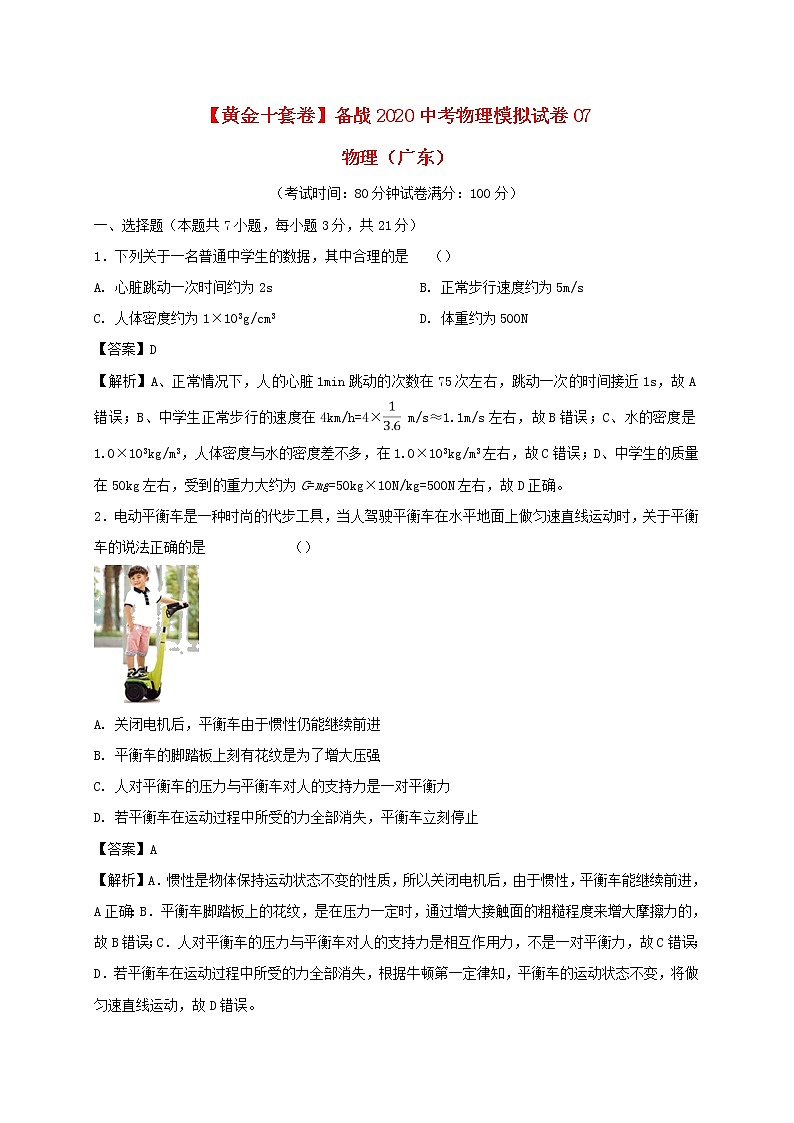

【黄金十套卷】备战2020中考物理模拟试卷07

物理（广东）

（考试时间：80分钟试卷满分：100分）

一、选择题（本题共7小题，每小题3分，共21分）

1．下列关于一名普通中学生的数据，其中合理的是 （）

A. 心脏跳动一次时间约为2s B. 正常步行速度约为5m/s

C. 人体密度约为1×103g/cm3 D. 体重约为500N

【答案】D

【解析】A、正常情况下，人的心脏1min跳动的次数在75次左右，跳动一次的时间接近1s，故A错误；B、中学生正常步行的速度在4km/h=4× m/s≈1.1m/s左右，故B错误；C、水的密度是1.0×103kg/m3，人体密度与水的密度差不多，在1.0×103kg/m3左右，故C错误；D、中学生的质量在50kg左右，受到的重力大约为G=mg=50kg×10N/kg=500N左右，故D正确。

2．电动平衡车是一种时尚的代步工具，当人驾驶平衡车在水平地面上做匀速直线运动时，关于平衡车的说法正确的是                                          （）

A. 关闭电机后，平衡车由于惯性仍能继续前进

B. 平衡车的脚踏板上刻有花纹是为了增大压强

C. 人对平衡车的压力与平衡车对人的支持力是一对平衡力

D. 若平衡车在运动过程中所受的力全部消失，平衡车立刻停止

【答案】A

【解析】A．惯性是物体保持运动状态不变的性质，所以关闭电机后，由于惯性，平衡车能继续前进，A正确：B．平衡车脚踏板上的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力的，故B错误；C．人对平衡车的压力与平衡车对人的支持力是相互作用力，不是一对平衡力，故C错误；D．若平衡车在运动过程中所受的力全部消失，根据牛顿第一定律知，平衡车的运动状态不变，将做匀速直线运动，故D错误。

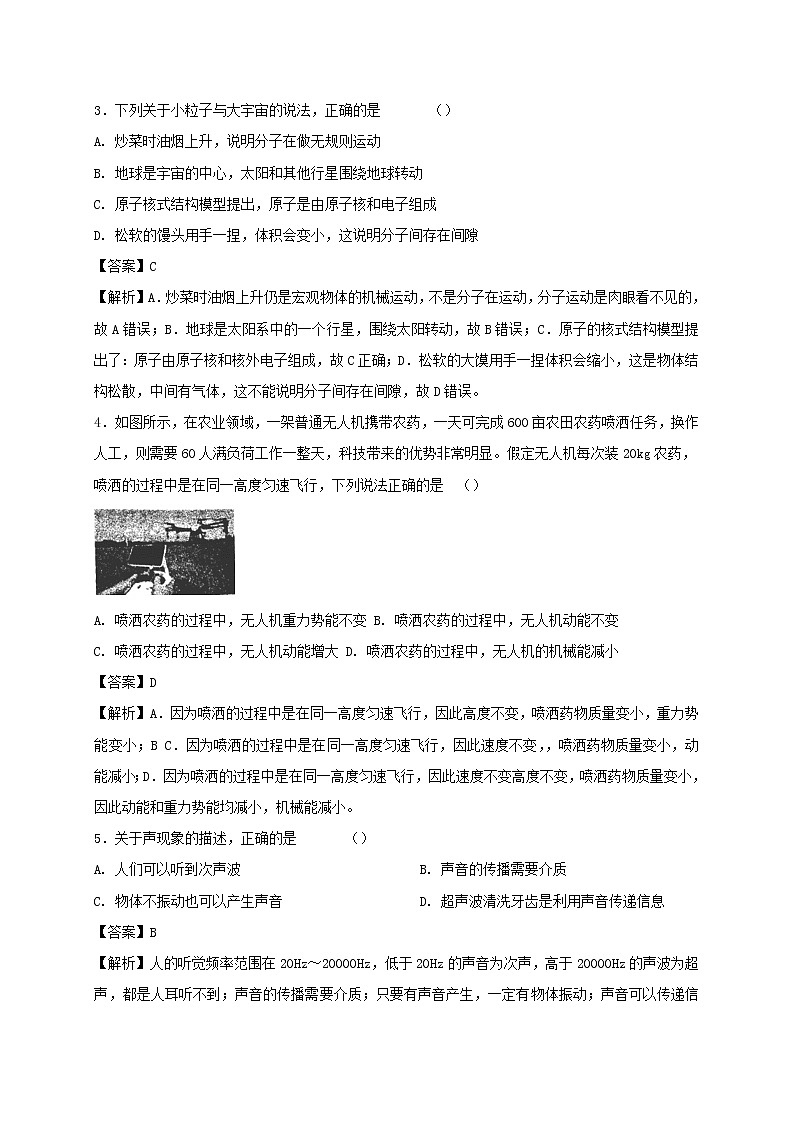

3．下列关于小粒子与大宇宙的说法，正确的是  （）

A. 炒菜时油烟上升，说明分子在做无规则运动

B. 地球是宇宙的中心，太阳和其他行星围绕地球转动

C. 原子核式结构模型提出，原子是由原子核和电子组成

D. 松软的馒头用手一捏，体积会变小，这说明分子间存在间隙

【答案】C

【解析】A．炒菜时油烟上升仍是宏观物体的机械运动，不是分子在运动，分子运动是肉眼看不见的，故A错误；B．地球是太阳系中的一个行星，围绕太阳转动，故B错误；C．原子的核式结构模型提出了：原子由原子核和核外电子组成，故C正确；D．松软的大馍用手一捏体积会缩小，这是物体结构松散，中间有气体，这不能说明分子间存在间隙，故D错误。

4．如图所示，在农业领域，一架普通无人机携带农药，一天可完成600亩农田农药喷洒任务，换作人工，则需要60人满负荷工作一整天，科技带来的优势非常明显。假定无人机每次装20kg农药，喷洒的过程中是在同一高度匀速飞行，下列说法正确的是              （）

A. 喷洒农药的过程中，无人机重力势能不变 B. 喷洒农药的过程中，无人机动能不变

C. 喷洒农药的过程中，无人机动能增大 D. 喷洒农药的过程中，无人机的机械能减小

【答案】D

【解析】A．因为喷洒的过程中是在同一高度匀速飞行，因此高度不变，喷洒药物质量变小，重力势能变小；B C．因为喷洒的过程中是在同一高度匀速飞行，因此速度不变，，喷洒药物质量变小，动能减小；D．因为喷洒的过程中是在同一高度匀速飞行，因此速度不变高度不变，喷洒药物质量变小，因此动能和重力势能均减小，机械能减小。

5．关于声现象的描述，正确的是  （）

A. 人们可以听到次声波 B. 声音的传播需要介质

C. 物体不振动也可以产生声音 D. 超声波清洗牙齿是利用声音传递信息

【答案】B

【解析】人的听觉频率范围在20Hz～20000Hz，低于20Hz的声音为次声，高于20000Hz的声波为超声，都是人耳听不到；声音的传播需要介质；只要有声音产生，一定有物体振动；声音可以传递信息，也可以传递能量。A．超声波和次声波都不在人耳的听觉范围之内，都是人耳听不到的，则A错误；B．声音的传播必须要有介质，声音不能在真空中传播，则B正确；C．声音是由物体振动产生的，一切发声的物体都在振动，则C错误；D．超声波清洗牙齿是利用声波的能量，则D错误。

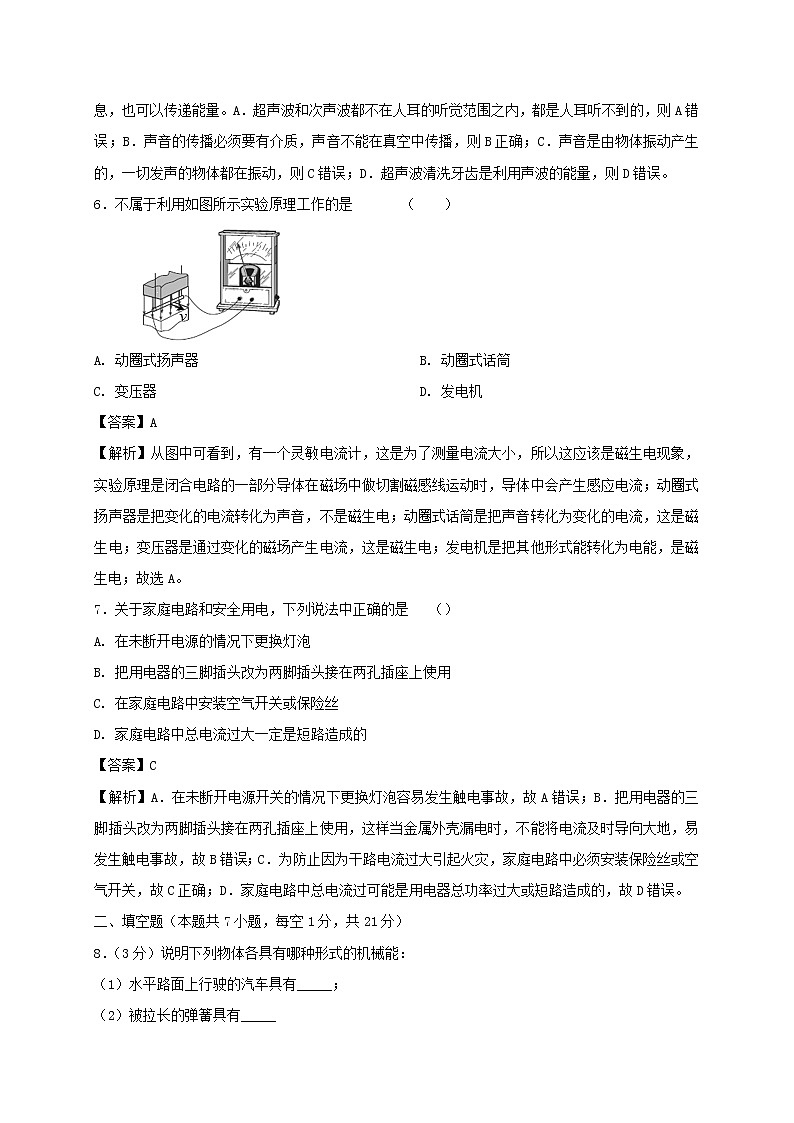

6．不属于利用如图所示实验原理工作的是  （　　）

A. 动圈式扬声器 B. 动圈式话筒

C. 变压器 D. 发电机

【答案】A

【解析】从图中可看到，有一个灵敏电流计，这是为了测量电流大小，所以这应该是磁生电现象，实验原理是闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流；动圈式扬声器是把变化的电流转化为声音，不是磁生电；动圈式话筒是把声音转化为变化的电流，这是磁生电；变压器是通过变化的磁场产生电流，这是磁生电；发电机是把其他形式能转化为电能，是磁生电；故选A。

7．关于家庭电路和安全用电，下列说法中正确的是 （）

A. 在未断开电源的情况下更换灯泡

B. 把用电器的三脚插头改为两脚插头接在两孔插座上使用

C. 在家庭电路中安装空气开关或保险丝

D. 家庭电路中总电流过大一定是短路造成的

【答案】C

【解析】A．在未断开电源开关的情况下更换灯泡容易发生触电事故，故A错误；B．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电流及时导向大地，易发生触电事故，故B错误；C．为防止因为干路电流过大引起火灾，家庭电路中必须安装保险丝或空气开关，故C正确；D．家庭电路中总电流过可能是用电器总功率过大或短路造成的，故D错误。

二、填空题（本题共7小题，每空1分，共21分）

8．（3分）说明下列物体各具有哪种形式的机械能：

（1）水平路面上行驶的汽车具有_____；

（2）被拉长的弹簧具有_____

（3）飞流直下的瀑布具有________。

【答案】    (1). 动能    (2). 弹性势能    (3). 动能和重力势能

【解析】 (1)水平路面上行驶的汽车有质量，因为运动能够对外做功，所以具有动能；(2)正在拉长的弹簧；发生了弹性形变，则说明具有弹性势能；(3)飞流直下的瀑布具有速度和高度，所以具有动能和重力势能。

【点睛】（1）物体由于运动而具有的能量叫动能；动能的大小与物体的质量、速度有关；

（2）物体由于被举高而具有的能量叫重力势能；重力势能的大小与物体的质量、高度有关．

9．（3分）一壶水在炉火上加热，水温升高，其内能________（选填“增大”、“不变”或“减小”），质量为2千克的水温度升高10 ℃，水吸收的热量为________焦．[c水＝4.2×103 J／（kg·℃）]。3kg焦碳完全燃烧放出9×l07J的热量，则焦碳的热值为_______。

【答案】    (1). 增大    (2). 8.4×104J       (3).3×107 J/kg

【解析】一壶水在炉火上加热，是通过热传递的方式增加了水的内能，所以水温升高，其内能增大；

质量为2千克的水温度升高10℃，水吸收的热量为：；焦炭的热值为；q ==3×107 J/kg。

10．（3分）一束光从空气中斜射到水面上时发生了反射和折射，入射光线与水面成30°角，则入射角的大小为______，反射角的大小为______，折射角______（选填“等于”“大于”或“小于”）入射角。

【答案】    (1). 60°；    (2). 60°；    (3). 小于。

【解析】(1)光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角；(2)光的折射定律的内容：入射光线、法线、折射光线在同一平面内，折射光线和入射光线分别位于法线两侧，当光线从空气斜射入其它透明介质时，折射角小于入射角；当光线从其它介质斜射入空气时，则折射角大于入射角；(3)要掌握入射角、反射角、折射角的概念，知道入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角；折射角是折射光线与法线的夹角。 [1]如图，入射光线与液面的夹角是30°，所以入射角为：；

[2]根据光的反射定律可知，反射角等于入射角也为60°；[3]当光线从空气斜射入水中时，折射角小于入射角。

11．（2分）图所示电路中电源电压不变，闭合开关电路正常工作。一段时间后，灯L突然熄灭，若电路中只有一处故障，且发生在灯L或电阻R处，为查找故障，现将与L规格相同且完好的灯L＇接入a、b或c、d间。

①若接入a、b间并观察到L＇发光，则可确定故障为_____________。

②若接入c、d间并观察到L＇发光，请结合可能出现的其它现象分别写出对应的故障情况。______。

【答案】    (1). L 断路    (2). 若只有L'发光，则L短路；若L'和L都发光，则R断路；若L'和L都不发光，则L断路。

【解析】 [1]灯L突然熄灭，现在将L＇接入a、b间并观察到L＇发光，说明故障发生在L的位置，且L断路；[2]将灯L＇接入c、d之间，若只有灯泡L＇发光，则故障为灯泡L短路，若灯泡L和L＇都发光，则故障为电阻R断路，若灯泡L＇不发光，则故障为灯泡L断路。

12．（3分）冷空气不断来袭，天气转凉，脸上涂些护肤霜后感觉寒风没那么刺骨．因为护肤霜__________（选填“减慢”或“加快”）蒸发吸热．从冰箱中取出的冻鱼在空气中放置一会儿，冻鱼身上出现一层白霜，又经过一段时间冻鱼身上的霜变成了水，此过程经历的物态变化是先__________后__________（填物态变化名称）．

【答案】    (1). 减慢    (2). 凝华    (3). 熔化

【解析】冷空气不断来袭，天气转凉，脸上涂些护肤霜后感觉寒风没那么刺骨，因为护肤霜减慢了身份的蒸发；从冰箱中取出的冻鱼在空气中放置一会儿，冻鱼身上出现一层白霜，是空气中的水蒸气遇到温度低的冻鱼后凝华为小冰晶，又经过一段时间冻鱼身上的霜变成了水，是固态的霜熔化为水，所以此过程经历的物态变化是先凝华后熔化．

13．（4分）如图，一只圆柱形容器装满水时的总质量是320g，底面积为100cm2，装满酒精时的总质量是280g（ρ水＝1.0×10kg/m3，ρ酒精＝0.8×10kg/m3），则该容器的容积是_____cm3，容器的质量是_____g。将冰块中有一小石块的冰放入盛有一定水的该容器中，冰和石块的总质量是116g，冰块完全沉入水中，这时容器中的水面上升了1.1cm（未装满），当冰全部融化后容器里的水面又下降了0.1cm，冰块中所含的石块质量是_____g，石块的密度是_____g/cm3，（已知ρ冰＝0.9×103kg/m3）．

【答案】    (1). 200    (2). 120，(3). 26    (4). 2.6

【解析】设空容器的质量为m，由密度公式ρ＝可知，水的体积V水＝，酒精的体积V酒＝，分别装满水与酒精时，水与酒精的体积等于瓶子的容积，则V＝V水＝V酒精，即＝，解得：m＝120g；瓶子的容积：V＝V水＝=＝200cm3；设整个冰块的体积为V总，其中冰的体积为V1，石块的体积为V2；冰和石块的总质量为m总，其中冰的质量为m1，石块的质量为m2．由题意可知，冰的体积减去熔化成水后的体积，就是水面下降的体积，即：V1﹣＝0.1cm×100cm2＝10cm3，则：V1﹣V1＝10cm3，解得：V1＝100cm3．冰的质量：m1＝ρ冰V1＝0.9g/cm3×100cm3＝90g．则冰块中所含的石块质量：m2＝m总﹣m1＝116g﹣90g＝26g．由题意可得，冰块和石块的总体积：V总＝S△h1＝100cm2×1.1cm＝110cm3，石块的体积：V2＝V总﹣V1＝110cm3﹣100cm3＝10cm3，所以石块的密度：ρ石＝＝＝2.6g/cm3．

14．（3分）小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图象可知定值电阻R1的阻值是____Ω．实验时，电源电压保持5 V不变，当滑片P位于a端时，由图象可得滑动变阻器消耗的电功率是_____W．此时，电阻R1在10 min内产生的热量为_____J．

【答案】    (1). 10    (2). 0.4    (3). 60

【解析】当P在b端时R2=0Ω，此时电压示数和电流示数最大，且均为R1的数据，所以R1的阻值为：R1==10Ω．当滑动变阻器的滑片移到a端时，R2两端电压U2=U总-U1=5V-1V=4V，由图象知，当R1的电压是1V时，电流为0.1A，根据串联电路的电流处处相等，∴I2=I1=0.1A，∴P2=U2I2=4V×0.1A=0.4W，Q1=W1=U1It=1V×0.1A×600s=60J。

三、作图题（本题共3小题，每小题2分，共6分）

15．（2分）曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在图所示位置保持静止，请在图乙中画出：

①拉力F的力臂和拉力F的示意图；

②所挂物体受到重力的示意图．

【答案】

【解析】由图知，从O到A点的距离最大，以此作为动力臂最长．此时作用在杠杆最右端的拉力最小，可以确定力的方向垂直于OA斜向上；物体的重力作用在重心，方向竖直向下，如图所示：

16．（2分）如图，在电路中的圆圈内填上电压表或电流表的符号，使R1、R2并联连接．

【答案】

【解析】要使两灯并联，从电源正极流出的电流应分别流入两电阻，左边的“○”中应填入电压表，这样电流就分别经过灯泡L1和L2，流过两灯泡中的电流应汇合共同流回负极，右边的“○”中应填入电流表，如下图所示：

17．（2分）如图，画出条形磁体N 极发出的一条磁感线及其方向、标出小磁针的S 极。

【答案】

【解析】根据异名磁极相互吸引，同名磁极相互排斥可知小磁针的左端是N极，右端是S极，因为在磁体外部，磁感线总是从N极发出，回到S极，所以磁感线的方向是指向右的，如图所示：

四、实验探究题（本题共5小题，每空1分，共18分）

18．（4分）（1）如图甲所示所测圆柱体的直径为______cm；。如图乙所示的时间为________s；

（2）图丙中体温计示数是________℃；图丁所示小金属块的质量为：_____g；。

【答案】    (1). 1.20       (2). 92        (3). 39.7    (4). 62.4

【解析】 (1)[1]甲图中刻度尺分度值为0.1cm，则估读到分度值下一位，物体直径为：L=9.20cm-8.00cm=1.20cm；[2] 分针超过一分半，则秒针读数为32s，故图乙所示时间为92s；(2)[3] 体温计分度值为0.1℃，故读数为39.7℃；[4] 由丁图可以看出，标尺的分度值为0.2g，则小金属块的质量为：m=50g+10g+2.4g=62.4g；

19．（2分）如图所示，电能表的示数为kW·h；电阻箱的示数为Ω。

【答案】（1）2020.1     （2）360

【解析】（1）由图可知电能表的示数为2020.1kw·h，注意最后一位是小数；（2）用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，，即为该电阻箱的读数，固电阻箱的示数为360Ω。

20．（6）小吴利用如图甲所示的器材“探究浮力的大小跟物体浸入液体的体积是否有关”。

(1)如图所示，小吴用弹簧测力计测出物块重，并把它慢慢放入烧杯内的水中。

(2)根据测力计的示数，小吴绘制了弹簧测力计对物块的拉力和物块所受浮力随浸入水的深度变化的图象。小吴分析图象可知：

①图线 _____________ (选填"a”或“b”)是描述物块所受浮力随浸入水的深度变化的图象；

②如果物块完全浸没在水中后测力计的示数为0.7N，则F1=___________N、F2=_______N、F3=____N.

③由图像可以得出结论：浮力的大小跟物体浸入液体的深度_________(选填“有关”或“无关”)。

(3)如果将水换成盐水再次进行实验(已知ρ盐水>ρ水)，则F2’_______F2 (选填“大于”、“小于”或“等于” )。

【答案】    (1). b    (2). 2    (3). 1.3    (4). 0.7    (5). 无关    (6). 大于

【解析】第一空．由阿基米德原理可知物块未完全浸没之前，浮力随浸入的深度增加而增加，物块完全浸没后，排开液体体积不再变化，因此浮力不变，即b是描述物块所受浮力随浸入水的深度变化的图象；第二空．由图所示，物块重力为2N，F1表示物块未浸入水时对弹簧测力计的拉力，即物块的重力为2N；第三空．F3表示物块完全浸没时弹簧测力计的拉力为0.7N；第四空．F2表示物块完全浸没时受到的浮力，由称重法求浮力可知：F2=F1-F3=2N-0.7N-1.3N；第五空．由阿基米德原理可知浮力的大小跟物体浸入液体的深度无关；第六空．F2表示物块完全浸没时受到的浮力，由阿基米德原理可知，液体密度变大，排开液体体积不变，因此所受浮力变大，即F2’大于F2。

21．（4分）为了用伏安法测定盐水的电阻，小忠同学选取一段塑料管，将其充满某种浓度的盐水，两端用金属塞（焊有接线柱）堵住管口，接在如图甲所示的部分电路中．

（1）实验的原理是_____________．（用公式表示）

（2）图甲中还有两处导线未画出，请在图中补画完整．已知电源电压为6V；要求滑动变阻器的滑片P向右移动时接入电路的电阻变大__________．

（3）某次测量时电压表的示数为5.0V，电流表的示数如图乙所示，其读数为________A，则测得盐水的电阻为__________Ω．

【答案】    (1).     (2).     (3). 0.50（或0.5）    (4). 10

【解析】（1）该实验用电压表测导体两端电压，用电流表测量通过导体的电流，伏安法测电阻的原理．（2）滑动变阻器接入电路时应“一上一下”滑动变阻器的滑片P向右移动时接入电路的电阻变大使用的是PA段电阻丝，应接A接线柱．（3）电流表的量程为0-0.6A分度值为0.02A，故读数为0.50由．

22．（2分）某实验小组的同学进行电磁学实验．

（1）在如图甲所示的实验中，当闭合开关后，可观察到磁场中金属棒ab在导轨上运动，该实验中的能量转化情况与________（选填“电动机”或“发电机”）一致．

（2）在图乙所示的实验中，闭合开关，保持蹄形磁体不动，若使金属棒ab沿________（选填“竖直”或“水平”）方向运动，则灵敏电流计的指针将发生偏转．

【答案】    (1). 电动机    (2). 水平

【解析】甲装置有电源，闭合开关后，能观察到导体ab运动，这个现象说明磁场对电流有力的作用，在此过程中电能转化为机械能，由此发明了电动机；乙装置无电源，闭合开关后，如果让导体ab沿水平方向运动，做切割磁感线运动，电流表的指针就会发生偏转，此实验是将机械能转化成电能的过程，根据此原理发明了发电机．

【点睛】这两个实验装置很相似，有电源的是因电流而产生运动，是磁场对电流的作用实验装置；有电流表的是因运动而产生电流，是电磁感应现象装置．

五、计算题（本大题2小题，共13分）

23．（7分）为保障残障人土通行安全和便利，有关部门要求公共场所配套无障碍设施。如图为一种残疾人专用通道(相当于斜面)，长12m、高1.5m。某人乘坐电动轮椅在此通道上沿直线匀速向上行驶至水平台面，用时10s。人和电动轮椅的总质量为96kg。求：

(1)电动轮椅沿通道运动的速度是多少?

(2)此人乘坐轮椅静止在水平台面时，轮胎与台面的的总接触面积为30cm2，则台面受到的压强是多大?

(3)上行过程中，若该电动轮椅上坡时牵引力的功率为200W，则该通道的机械效率是多少?

【答案】(1)1.2m/s；  (2)3.2×105pa；  (3)72％

【解析】（1）．电动轮椅沿通道运动速度为；（2）．

；台面受到压强为；（3）．，通道机械效率为。

答：（1）电动轮椅沿通道运动速度为1.2m/s。（2）台面受到压强为。（3）通道机械效率为72%。

24．（6分）图甲是一种电子测温仪，图乙是其内部简化电路图。测温仪探头内有一热敏电阻Rt，其阻值随温度变化关系如图丙所示。R为阻值可调的电阻箱，其最大电阻为200Ω，允许通过的最大电流为0.3A。电流表的量程为0～0.02A，电源电压恒为6V。求

（1）某次测试时，将电阻箱的阻值调到200Ω，发现电流表示数为0.01A，此时环境温度是多少?电路的总功率是多少?

（2）若环境温度为40℃，为保证电流表安全，电阻箱允许的阻值调节范围是多少?

【答案】（1）20℃；0.06W  （2）100-200Ω

【解析】 (1)当电流为0.01A时，电路总电阻为：，此时热敏电阻的阻值为：Rt=R总-R1=600Ω-200Ω=400Ω，由图丙可知，此时对应的环境温度为20℃；电路的总功率为：；(2)由图丙可知，当环境温度为40℃时，热敏电阻的阻值Rt′=200Ω，为保证电流表安全，电路允许的最大电流为I大=0.02A，电路中的最小总电阻为：；电阻箱允许的最小电阻为：R小=R小总-Rt′=300Ω-200Ω=100Ω，故电阻箱允许的阻值调节范围是100-200Ω。

答：(1)此时环境温度是20℃，电路的总功率是0.06W；(2)若环境温度为40℃，为保证电流表安全，电阻箱允许的阻值调节范围是100-200Ω。

六、综合能力题（本大题3小题，共21分）

25．（9分）实验室常用蜡烛完成以下光学实验

（1）如图甲为小孔成像示意图，小孔成像的原理是　　。

（2）利用如图乙装置探究“平面镜成像的特点”：在水平桌面上铺一张白纸，再将玻璃板竖立在白纸上，把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形完全相同但不点燃的蜡烛B竖立在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合。

（a）把光屏放在玻璃板后，无论如何移动，都不能承接到蜡烛A的像，说明平面镜所成的像是

　　像。

（b）如图丙是小王某次测量蜡烛A到平面镜的距离L为　　cm；将蜡烛靠近玻璃板，像的大小将　　。（选填“变大”、“变小”或“不变”）

（c）若将玻璃板向左倾斜，如图丁所示，观察到蜡烛A的像的大致位置在图中的　　（选填“①”或“②”）处。

（3）如图戊为探究凸透镜成像规律的实验装置。当蜡烛、凸透镜和光屏处于如图示位置时，可在光屏上得到淸晰的像。保持凸透镜位置不变，将蜡烛向　　移动到35cm刻度线处，此时可将光屏向　　（选填“左”或“右”）移动适当距离能再次得到清晰的倒立、　　的实像；若不移动光屏，可在烛焰和透镜之间放置一个适当的　　透镜（选填“凸”或“凹”）也能在光屏上得到一个清晰的像。

【答案】（1）光的直线传播；（2）（a）虚；（b）3.50；不变；（c）②；（3）右；右；放大；凸。

【解析】（1）如图甲为小孔成像示意图，小孔成像的原理是光的直线传播。（2）（a）光屏不能接收虚像，只能接收到实像，而平面镜所成的像是虚像，所以光屏放在玻璃板后，无论如何移动，都不能承接到蜡烛A的像；（b）由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；物体左侧与0刻度线对齐，右侧与3.5cm对齐，估读为3.50cm；平面镜成像所成的像与物的大小相同，将点燃的蜡烛逐渐靠近玻璃板，它的像将不变；（c）如下图，作出蜡烛火焰关于平面镜的对称点，可知在实验中如果把平板玻璃向左倾斜（如图丙），观察到蜡烛的像的大致位置在图中的②处；。（3）由图戊可知，此时u＝v＝20.0cm，即u＝2f，光屏上呈现一个倒立等大的像，所以f＝10cm；因焦距为10cm，当蜡烛位于35cm刻度线处，物距为50cm﹣35cm＝15cm，大于一倍焦距小于二倍焦距，可以在光屏上得到一个清晰的倒立、放大的实像；根据物距变小，像距变大，像变大，故此时可将光屏向右移动适当距离能再次得到清晰的倒立、放大实像；不移动光屏，可在烛焰和透镜之间放置一个适当的凸透镜，提前会聚，也能在光屏上得到一个清晰的像，故应放置一个凸透镜；

26．（6分）阅读短文，回答问题

胡克定律

弹力的大小和形变的大小有关系，形变越大，弹力也越大，形变消失，弹力就随着消失。对于拉伸（或压缩）形变来说，伸长（或缩短）的长度越大，产生的弹力就越大。把一个物体挂在弹簧上，物体越重，把弹簧拉得越长，弹簧的拉力也越大。物体发生弯曲时产生的形变叫做弯曲形变。对于弯曲形变来说，弯曲得越厉害，产生的弹力就越大。例如，把弓拉得越满，箭就射得越远；把物体放在支持物上，物体越重，支持物弯曲得越厉害，支持力就越大。

在金属丝的下面挂一个横杆，用力扭这个横杆，金属丝就发生形变，这种形变叫扭转形变。放开手，发生扭转形变的金属丝产生的弹力会把横杆扭回来。金属丝扭转角度越大，弹力就越大。

定量的研究各种形变中弹力和形变的关系比较复杂，我们经常遇到的是弹簧的拉伸（或压缩）形变。实验表明：弹簧弹力的大小F和弹簧伸长（或缩短）的长度x成正比。写成公式就是F＝kx，其中k是比例常数，叫做弹簧的劲度系数，在数值上等于弹簧伸长（或缩短）单位长度时的弹力。劲度系数跟弹簧的长度、材料、粗细等都有关系。弹簧丝粗的硬弹簧比弹簧丝细的软弹簧劲度系数大。对于直杆和线的拉伸（或压缩）形变，也有上述比例关系。这个规律是英国科学家胡克发现的，叫做胡克定律。

胡克定律有它的适用范围。物体形变过大，超出一定的限度，上述比例关系不再用，这时即使撒去外力，物体也不能完全恢复原状。这个限度叫做弹性限度。胡克定律在弹性限度内适用。弹性限度内的形变叫做弹性形变。

（1）弹簧测力计的工作原理遵从　　定律。当用弹簧测力计测物体重力时弹簧的形变主要

　　是（选填“拉伸形变”、“弯曲形变”或“扭转形变”）。

（2）使用弹簧测力计时注意不能超过它的量程，是为了避免超过弹簧的　　。

（3）弹簧的　　在数值上等于弹簧伸长（或缩短）单位长度时的弹力，它与受力大小

　　（选填“有关”或“无关”），它的单位是　　（选填“N/m”、“N/m2”或“N•m”）。

【答案】（1）胡克定律；拉伸形变；（2）弹性限度；（3）劲度系数；无关；   N/m。

【解析】（1）弹簧测力计的原理是在弹性限度内弹簧的伸长与拉力成正比；根据拉伸形变、弯曲形变、扭转形变的定义分析解答；（2）为了避免超过弹簧的弹性限度，使用弹簧测力计时注意不能超过它的量程；（3）弹簧的劲度系数在数值上等于弹簧伸长（或缩短）单位长度时的弹力，劲度系数跟弹簧的长度、材料、粗细等都有关系，与受力大小无关，根据定义判断其单位。（1）弹簧测力计的原理是在弹性限度内弹簧的伸长与拉力成正比，遵从胡克定律；当用弹簧测力计测物体重力时，物体越重，把弹簧拉得越长，弹簧的拉力也越大，所以弹簧的形变主要拉伸形变；（2）为了避免超过弹簧的弹性限度，不能恢复原状，使用弹簧测力计时不能超过它的量程；（3）弹簧的劲度系数在数值上等于弹簧伸长（或缩短）单位长度时的弹力，劲度系数跟弹簧的长度、材料、粗细等都有关系，与受力大小无关，根据F＝kx得，k＝，因为F的单位为N，x的单位是m，所以k的单位是N/m。

27．（5分）阅读短文，回答问题

电水壶

电水壶如图甲所示，它的工作原理是：接通电源，水温上升到100℃开始沸腾，水蒸气使双金属片变形推动蒸汽开关，使电水壶在水烧开后自动断电（下次烧水需重新闭合蒸汽开关）．如蒸汽开关失效，壶内的水会被烧干，发热元件温度急剧上升，发热盘底部也有一个双金属片开关，会因热传导作用温度急剧上升，断开电源．

图乙是双金属片开关原理图，A为双金属片，由两层不同金属粘合而成，受热时二者膨胀的快慢不同．未通电或低于预定温度时，双金属片A和静片B上的触点接通，发热盘工作，当温度达到预定温度时，双金属片向左弯曲（温度越高，弯曲程度越大），电路断开．C是调节旋钮，调节它可改变双金属片与静片弹性接触的力度.

现在很多高档的电热水壶采用了PTC加热元件．图丙是PTC材料的电阻随温度变化的关系图像．使用PTC加热元件，可防止因干烧出现着火危险．PTC加热元件的自动控制温度性能是绝对可靠的，它靠PTC的电阻变化控制温度，不是依靠触点控制。

（1）从安全用电考虑，电水壶金属外壳选用_______（两/三）线插头。

（2）为保证安全，电水壶蒸汽开关与双金属片开关应______（串联/并联）连接。

（3）关于图甲电水壶中的双金属片，下列说法正确的是______。

A．双金属片受热时，金属层a比b膨胀快

B．调节旋钮C，使静片B向左弯曲，双金属片断开的温度值升高

C．蒸汽开关与发热盘底部的双金属片开关总是同时断开

D．双金属片触点频繁通断电，容易烧接在一起，水一定被烧干

（4）PTC电水壶通电后发热盘的最终温度范围应在______。

A．T0~T1 B．T1~T2 C．T2~T3 D．T3~T4

（5）PTC电水壶通电后，PTC发热材料功率随时间变化的图像是______。

A.  B.

C.   D.

【答案】    (1). 三    (2). 串    (3). B    (4). C    (5). D

【解析】 (1)[1]从安全用电考虑，电水壶金属外壳选用三线插头，使电水壶金属外壳与大地相连，防止因漏电导致触电事故；(2)[2]从材料中可知，蒸汽开关与双金属片开关只有同时闭合时才能工作，只要其中一个开关断开，那么电路就断开，所以它们应该串联在电路中；(3)[3]A．从图中可以看到，双金属片受热时，金属片向左端弯曲，说明金属层a比b膨胀慢，A错误；B．调节旋钮C，使静片B向左弯曲，那么双金属片要往左移动更多才能断开电路，这情况下需要温度更高，即双金属片断开的温度值升高，B正确；C．水被烧开时，蒸气开关会被水蒸气推动断开，断开后，蒸气开关与发热盘底部的双金属片开关由于温度降低会断开，所以不是同时断开的，C错误；D．双金属片触点频繁通断电，这情况下瞬时电流较大，单位时间内产生的热量较多，很容易接在一起，有可能会被烧干，但不是一定烧干，D错误。(4)[4]从图丙可以看到，随着温度的升高，电阻是先变小，后变大，当电阻最小时，根据可知，电功率最大，温度最高，所以最终温度范围应在T2~T3，故选C；(5)[5]从图丙可以看到，发热材料的阻值随时间的流动，先变小后变大，根据可知，电功率是先变大后变小，最后还变大，故选D。
