（杭州专版）2020中考物理复习方案课时训练13电磁现象

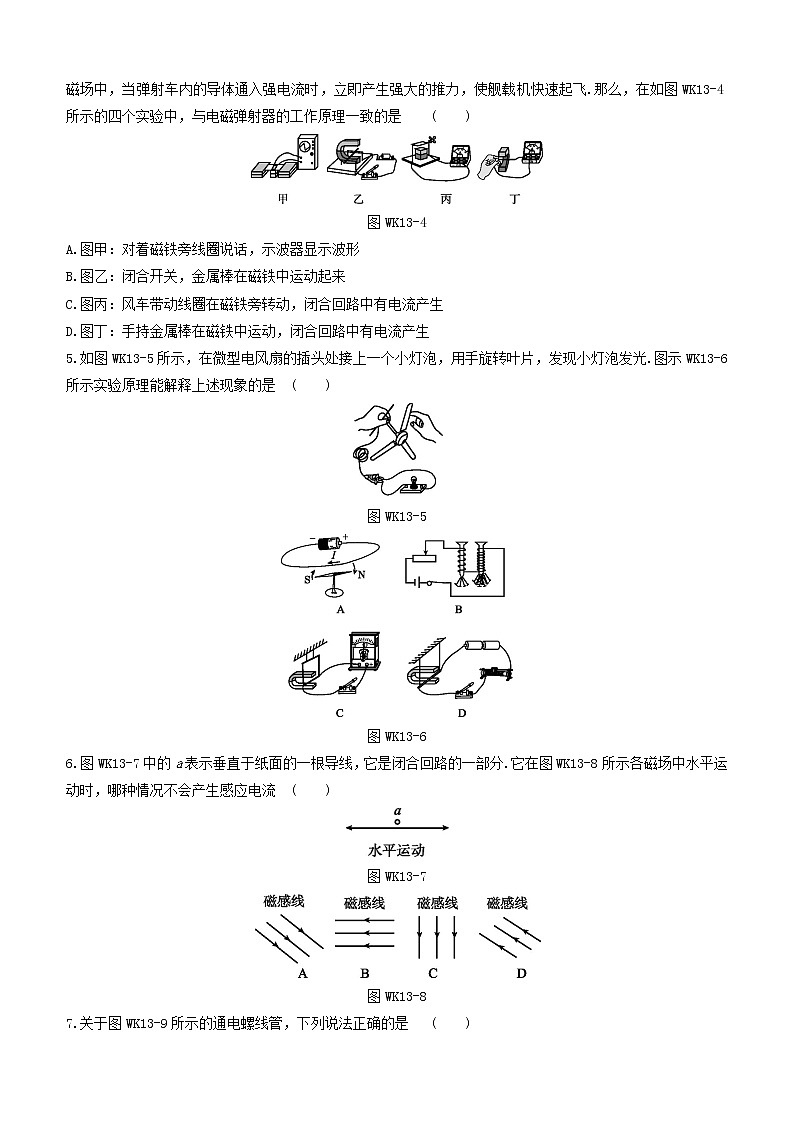

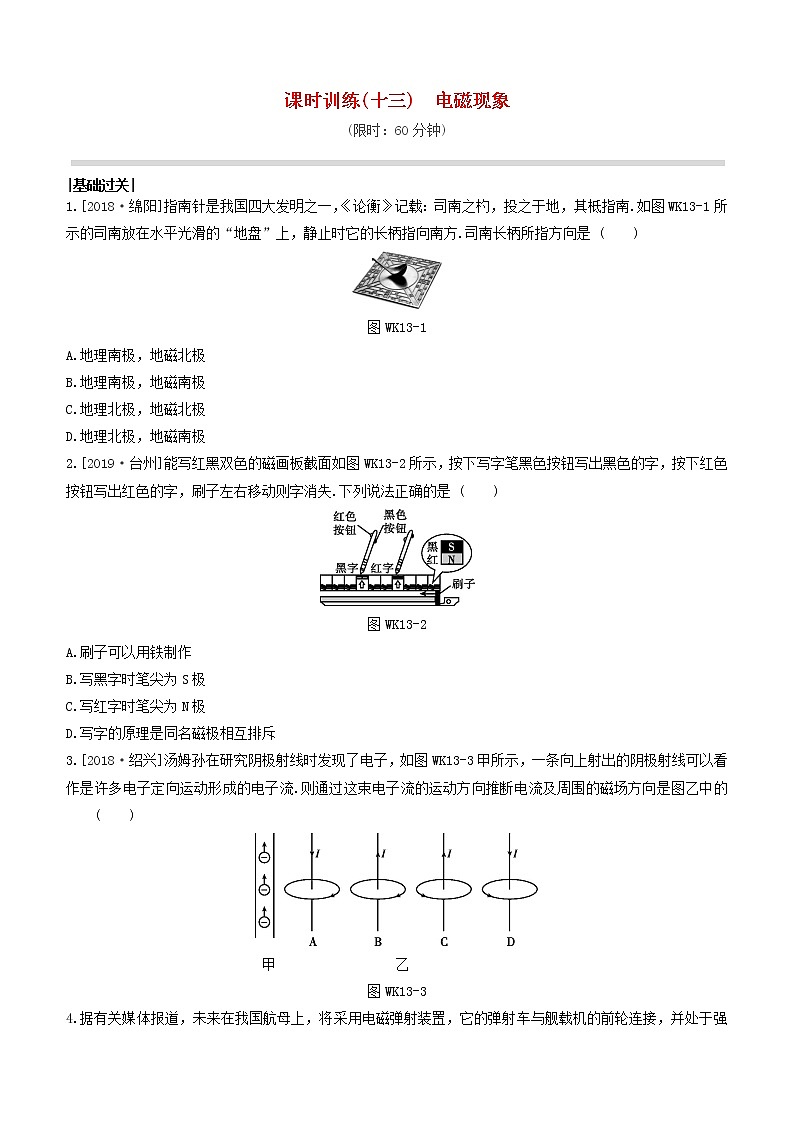

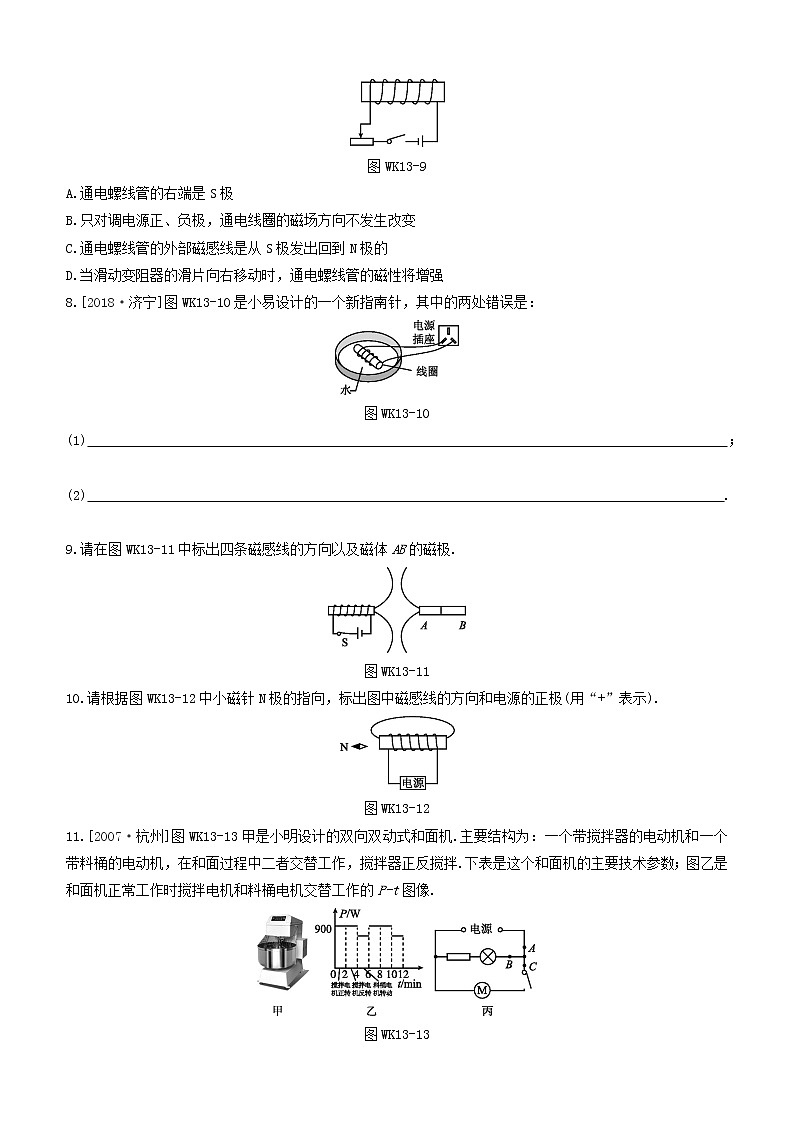

课时训练(十三)　电磁现象(限时：60分钟)|基础过关|1.[2018·绵阳]指南针是我国四大发明之一，《论衡》记载：司南之杓，投之于地，其柢指南.如图WK13-1所示的司南放在水平光滑的“地盘”上，静止时它的长柄指向南方.司南长柄所指方向是              (　　)图WK13-1A.地理南极，地磁北极B.地理南极，地磁南极C.地理北极，地磁北极D.地理北极，地磁南极2.[2019·台州]能写红黑双色的磁画板截面如图WK13-2所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失.下列说法正确的是              (　　)图WK13-2A.刷子可以用铁制作B.写黑字时笔尖为S极C.写红字时笔尖为N极D.写字的原理是同名磁极相互排斥3.[2018·绍兴]汤姆孙在研究阴极射线时发现了电子，如图WK13-3甲所示，一条向上射出的阴极射线可以看作是许多电子定向运动形成的电子流.则通过这束电子流的运动方向推断电流及周围的磁场方向是图乙中的              (　　) 甲　　　　　　　 　乙图WK13-34.据有关媒体报道，未来在我国航母上，将采用电磁弹射装置，它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞.那么，在如图WK13-4所示的四个实验中，与电磁弹射器的工作原理一致的是              (　　)图WK13-4A.图甲：对着磁铁旁线圈说话，示波器显示波形B.图乙：闭合开关，金属棒在磁铁中运动起来C.图丙：风车带动线圈在磁铁旁转动，闭合回路中有电流产生D.图丁：手持金属棒在磁铁中运动，闭合回路中有电流产生5.如图WK13-5所示，在微型电风扇的插头处接上一个小灯泡，用手旋转叶片，发现小灯泡发光.图示WK13-6所示实验原理能解释上述现象的是              (　　)图WK13-5图WK13-66.图WK13-7中的a表示垂直于纸面的一根导线，它是闭合回路的一部分.它在图WK13-8所示各磁场中水平运动时，哪种情况不会产生感应电流              (　　)图WK13-7图WK13-87.关于图WK13-9所示的通电螺线管，下列说法正确的是 (　　)图WK13-9A.通电螺线管的右端是S极B.只对调电源正、负极，通电线圈的磁场方向不发生改变C.通电螺线管的外部磁感线是从S极发出回到N极的D.当滑动变阻器的滑片向右移动时，通电螺线管的磁性将增强8.[2018·济宁]图WK13-10是小易设计的一个新指南针，其中的两处错误是：图WK13-10(1)　                                                                                        ； (2)                                                                                         　. 9.请在图WK13-11中标出四条磁感线的方向以及磁体AB的磁极.图WK13-1110.请根据图WK13-12中小磁针N极的指向，标出图中磁感线的方向和电源的正极(用“+”表示).图WK13-1211.[2007·杭州]图WK13-13甲是小明设计的双向双动式和面机.主要结构为：一个带搅拌器的电动机和一个带料桶的电动机，在和面过程中二者交替工作，搅拌器正反搅拌.下表是这个和面机的主要技术参数；图乙是和面机正常工作时搅拌电机和料桶电机交替工作的P-t图像.图WK13-13 额定电压220 V额定频率50 Hz搅拌电机功率900 W料桶电机功率 (1)小明在传统的插头上增加一个开关和灯泡，以灯光提醒自己电还插着，不用费力拔除插头，开关一按便可断电，如图丙所示，插头上的开关应接在　　　　(选填“A”“B”或“C”)点. (2)小明利用如图WK13-14所示电磁继电器控制搅拌器的正反转，请将工作电路连接完整.图WK13-14(3)为了测量和面机料桶电机的功率，小明将家里的其他用电器都关闭，他观察到和面机正常工作12 min，家里标有“3000 r/(kW·h)”字样的电能表转盘转过了480转，则料桶电机的功率为　　　　W. |走进重高|1.[2019·攀枝花]电磁感应广泛应用于我们的日常生活中，图WK13-15中的哪种设备应用了电磁感应原理 (　　)                                    A.风力发电机　          B.电风扇　                                              C.电铃　           D.扬声器图WK13-152.[2018·南京]如图WK13-16甲所示，一个不能打开的盒子外面露出一段细长的导线，在不损坏导线的情况下，用图乙中(a)(b)两个实验所对应的结论来判断导线中是否有电流，下列说法中正确的是(　　)图WK13-16A.只有(a)能          B.只有(b)能C.(a)(b)都能          D.(a)(b)都不能 3.[2019·绍兴]如图WK13-17所示是小敏设计的汽车尾气中CO排放量的检测电路.当CO浓度高于某一设定值时，电铃发声报警.图中气敏电阻R阻值随CO浓度的增大而减小.下列说法正确的是              (　　)图WK13-17A.电铃应接在A和C之间B.当CO浓度升高时，电磁铁磁性减弱C.用久后，电源电压U1会减小，报警时CO最小浓度比设定值高D.为使该检测电路在CO浓度更低时报警，可将R2控制电路的滑片向下移4.超市的服装贴有磁性标签，未消磁的标签通过超市安检门时，安检门上的线圈会产生电流，触发报警器达到防盗目的.则安检门的工作原理是(　　)A.电磁感应          B.磁极间的相互作用C.通电导体周围存在磁场       D.磁场对通电导体的作用5.[2018·成都]关于图WK13-18所示实验，下列说法正确的是 (　　)图WK13-18A.用该装置可探究“让通电导体在磁场中动起来”B.法拉第根据该实验揭示的原理发明了电动机C.导体ab竖直向上运动时，灵敏电流计指针偏转D.导体ab水平向左运动时，灵敏电流计指针偏转6.在科学研究的道路上经常会出现令人惋惜的遗憾.例如1825年日内瓦年轻物理学家科拉顿一个人在研究电磁现象时，其类似的实验装置如图WK13-19甲所示，示意图如图乙.为避免磁铁的磁场对小磁针的作用，他把实验装置放在两个房间，在右边房间里把磁铁反复插入线圈，然后科拉顿跑到左边房间里观察，结果没有看到小磁针偏转.下列说法中正确的是              (　　)图WK13-19A.该实验过程中没有发生电磁感应现象B.通电导线周围产生磁场的现象叫电磁感应现象C.科拉顿没看到小磁针偏转，是因为线圈中没有产生电流，所以看不到小磁针偏转D.科拉顿没看到小磁针偏转，是因为当他切割完磁感线再跑到另一个房间时，线圈中产生的电流已经消失，所以小磁针也停止偏转7.[2019·株洲]图WK13-20甲为一台简易电动机，它由一节旧电池、小块铷磁铁和线框组成，磁铁吸在电池下端，线框由裸铜导线绕制；图乙为电动机工作原理图，箭头表示磁感线方向，根据图乙可知，磁铁上端为　　　　(选填“N”或“S”)极；已知磁场对线框左边的作用力垂直于纸面向里，则线框右边受到的磁场力垂直于纸面　　　　(选填“向外”或“向里”)，线框在转动过程中将　　　　能转化为　　　　能. 图WK13-208.[2018·舟山]图WK13-21是一个温度自动报警器的工作原理图.当控制电路中有电流通过时，电磁铁左端为　　　　极.使用中发现，当温度达到设定值时，电铃没有报警.经检查，各元件完好、电路连接无误，则可能是因为　　　　　　　　　　　　(任写一种即可)，导致工作电路没有接通. 图WK13-21   9.如图WK13-22所示探究电磁感应现象：图WK13-22[方法] 小雨由电流的磁效应联想到：“既然电能够生磁”，那么“磁能否生电”?小雨提出问题时运用的科学方法是　　　　　　法. [结论] 闭合电路的一部分导体在磁场中做　　　　　　　　　运动时，导体中就会产生感应电流.在此过程中　　　　能转化为电能. [问题讨论] 把上述实验中灵敏电流计换成电源，发现通电导线在磁场中运动，据此制成了　　　　. 10.某同学为了同时验证老师课堂上讲过的“电磁感应现象”“通电导线周围存在磁场”以及“通电导线在磁场中受力运动”几个实验，动手制作了如图WK13-23所示的闭合线路，当他将图中导体AB金属杆的一部分在磁场中水平向左运动时，电路中会相应地发生哪些物理现象：(写出两个现象)　　　　　　　　　；　　　　　　　　. 图WK13-2311.研究发现，人体内部存在磁场，人体内部的磁场与人体健康密切相关.(1)人体内部的磁场与地磁场相比很弱.若用磁感线描述人体内部的磁场和地磁场，则下列判断中合理的是　　　　(选填“A”“B”或“C”). A.人体内部磁场的磁感线分布较疏B.人体内部磁场的磁感线分布较密C.两者磁场的磁感线疏密大致相同(2)对人体内部磁场存在的原因提出猜想，请写出一种猜想及其依据.　                                 . 12.[2018·安顺]一个空心小铁球放在盛水的烧杯中置于铁棒AB的上方，绕在铁棒上的线圈连接成如图WK13-24所示的电路，开关S闭合后，空心小铁球仍漂浮在水面上，此时A端为电磁铁的　　　　极，当滑片P向左滑动，空心小铁球所受浮力　　　　(选填“增大”“减小”或“不变”). 图WK13-2413.[2019·山西]小明把带铁芯的螺线管、电源、导线和开关组成电路，固定在泡沫板上，让它漂浮在水面，制作指南针，如图WK13-25所示.该指南针的南(S)极应标在泡沫板的              (　　)图WK13-25A.a处B.b处C.c处D.d处14.[2017·杭州]图WK13-26甲为热敏电阻的R-t图像，图乙为用此热敏电阻R和电磁继电器组成的恒温箱的简单温控电路，电磁继电器线圈的电阻为150 Ω，当电磁继电器线圈中电流大于或等于28 mA时，电磁继电器的衔铁被吸合，为电磁继电器线圈供电的电池电压为6 V，图中的“电源”是恒温箱加热器的电源.图WK13-26(1)从图甲中可知50 ℃时热敏电阻的阻值为　　　　Ω. (2)恒温箱的加热器应接在A、B端还是C、D端?　　　　. (3)若恒温箱内的温度达到100 ℃时，通过计算分析恒温箱加热器是否处于工作状态?(4)若在原控制电路中，串联接入一个可变电阻，当该电阻增大时，所控制的恒温箱内的最高温度将　　　　(选填“变大”“不变”或“变小”).
【参考答案】基础过关1.A　2.A　3.A　4.B　5.C　6.B　7.D8.(1)使用交流电，线圈不能静止下来(2)会造成电源短路9.如图所示10.如图所示11.(1)A(2)如图所示(3)600走进重高1.A　2.C　3.C　4.A　5.D　6.D7.N　向外　电　机械8.S　控制电路电源电压太小9.逆向思维　切割磁感线　机械　电动机10.铁块受吸引向下移动　abcd线圈在磁场中转动(或小磁针发生偏转等，答案合理即可)11.(1)A(2)电流周围有磁场，人体内有电流12.S(或南)　增大13.D14.解：(1)90(2)A、B端(3)当温度达到100 ℃时，据题图甲可知，此时电阻的阻值是50 Ω，电磁继电器线圈的电阻为150 Ω，所以此时电路的电流是I===0.03 A=30 mA，大于28 mA，此时衔铁被吸合，恒温箱不工作.(4)变大
