江苏省淮安市涟水县第一中学2020届高三上学期月考物理试题

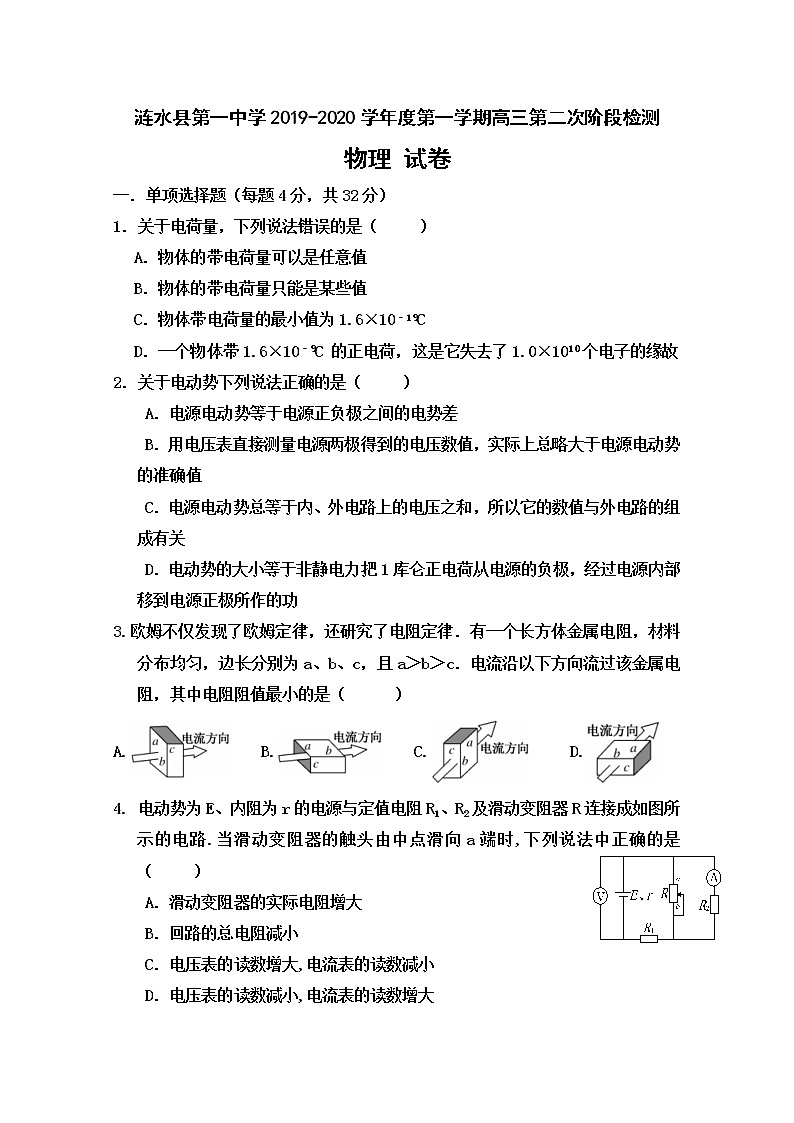

涟水县第一中学2019-2020学年度第一学期高三第二次阶段检测

物理 试卷

一．单项选择题（每题4分，共32分）

1．关于电荷量，下列说法错误的是（　　 ）

A．物体的带电荷量可以是任意值

B．物体的带电荷量只能是某些值

C．物体带电荷量的最小值为1.6×10﹣19C

D．一个物体带1.6×10﹣9C 的正电荷，这是它失去了1.0×1010个电子的缘故

2．关于电动势下列说法正确的是（     ）

A．电源电动势等于电源正负极之间的电势差

B．用电压表直接测量电源两极得到的电压数值，实际上总略大于电源电动势的准确值

C．电源电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关

D．电动势的大小等于非静电力把1库仑正电荷从电源的负极，经过电源内部移到电源正极所作的功

3.欧姆不仅发现了欧姆定律，还研究了电阻定律．有一个长方体金属电阻，材料分布均匀，边长分别为a、b、c，且a＞b＞c．电流沿以下方向流过该金属电阻，其中电阻阻值最小的是（　  　）

A.    B.    C.     D.

4. 电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路.当滑动变阻器的触头由中点滑向a端时,下列说法中正确的是（     ）

A．滑动变阻器的实际电阻增大

B．回路的总电阻减小

C．电压表的读数增大,电流表的读数减小

D．电压表的读数减小,电流表的读数增大

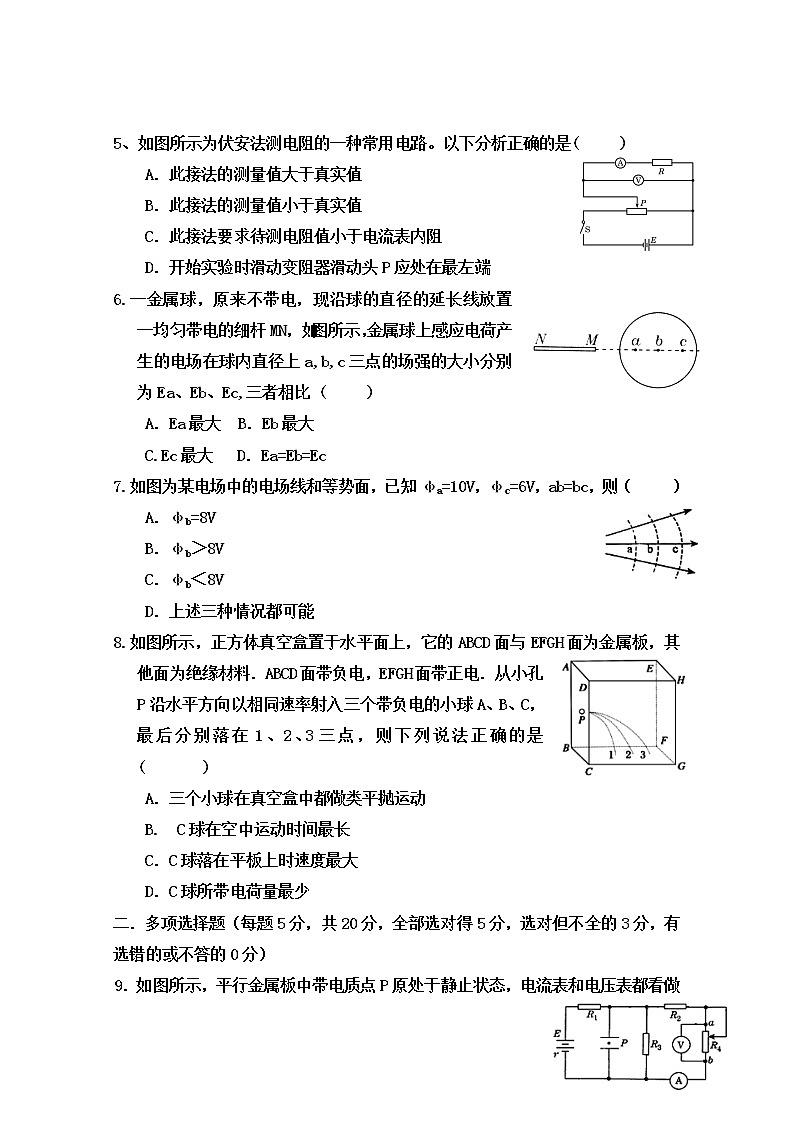

5、如图所示为伏安法测电阻的一种常用电路。以下分析正确的是(     )

A．此接法的测量值大于真实值

B．此接法的测量值小于真实值

C．此接法要求待测电阻值小于电流表内阻

D．开始实验时滑动变阻器滑动头P应处在最左端

6.一金属球，原来不带电，现沿球的直径的延长线放置一均匀带电的细杆MN，如图所示，金属球上感应电荷产生的电场在球内直径上a,b,c三点的场强的大小分别为Ea、Eb、Ec,三者相比 (     )

A．Ea最大  B．Eb最大

 C.Ec最大   D．Ea=Eb=Ec

7.如图为某电场中的电场线和等势面，已知φa=10V，φc=6V，ab=bc，则（　 　）

A．φb=8V

B．φb＞8V

C．φb＜8V

D．上述三种情况都可能

8.如图所示，正方体真空盒置于水平面上，它的ABCD面与EFGH面为金属板，其他面为绝缘材料．ABCD面带负电，EFGH面带正电．从小孔P沿水平方向以相同速率射入三个带负电的小球A、B、C，最后分别落在1、2、3三点，则下列说法正确的是(    )

A．三个小球在真空盒中都做类平抛运动

B.  C球在空中运动时间最长

C．C球落在平板上时速度最大

D．C球所带电荷量最少

二．多项选择题（每题5分，共20分，全部选对得5分，选对但不全的3分，有选错的或不答的0分）

9．如图所示，平行金属板中带电质点P原处于静止状态，电流表和电压表都看做理想电表，且R1大于电源的内阻r，当滑动变阻器R4的滑片向b端移动时，则(　    )

A. 电压表读数减小

B. 电流表读数减小

C. 质点P将向上运动

D. 电源的输出功率逐渐增大

10.如图中的虚线为某电场的等势面，今有两个带电粒子(重力不计)，以不同的速率，沿不同的方向，从A点飞入电场后，沿不同的径迹1和2运动，由轨迹可以断定（      ）

A.两粒子带电多少一定不同

B.两粒子的电性一定不同

C.粒子1的动能和粒子2的电势能都是先减少后增大

D.经过B、C两点两粒子的速率可能相等

11.如图所示的电路，将两个相同的电流表分别改装成A1（0～3A）和A2（0～0.6A）的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是  （     ）

A．A1的指针半偏时，A2的指针也半偏

B．A1的指针还没半偏时，A2的指针已经半偏

C．A1的读数为1A时，A2的读数为0.6A

D．A1的读数为1A时，干路的电流I为1.2A

12.如图所示,电动势为E,内阻为r的电源与滑动变阻器R1、定值电阻R2、R3、平行板电容器及理想电流表组成闭合电路,图中电压表为理想电压表,当滑动变阻器R1的触头向左移动一小段时,则(　 　)

A.电流表读数增大

B.电容器带电荷量增加

C.R2消耗的功率减小

D.电压表示数变化量与电流表示数变化量之比不变

三、实验题： (每空4分，共24分)

13．（8分）在“用传感器观察电容器的充电和放电”实验中，电路图如图甲．一位同学使用的电源电动势为8.0V，测得放电的I-t图象如图乙所示．（1）若按“四舍五入”法，根据“I-t 图线与两坐标轴包围面积”，试计算电容器全部放电过程的放电量为______；（2）根据以上数据估算电容器的电容值为______．

14．（16分）影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，而半导体材料的电阻率则与之相反，随温度的升高而减小．某课题研究组需要研究某种导电材料的导电规律，他们用该种导电材料制作成电阻较小的线状元件Z做实验，测量元件Z中的电流随两端电压从零逐渐增大过程中的变化规律．

（1）他们应选用下图所示的哪个电路进行实验？答：（     ）

（2）实验测得元件Z的电压与电流的关系如下表所示．根据表中数据，判断元件Z是金属材料还是半导体材料？答：                   ．

（3）把元件Z接入如图所示的电路中，当电阻R的阻值为R1＝2Ω时， 电流表的读数为1.25A；当电阻R的阻值为R2＝3.6Ω时，电流表的读数为0.80A ．结合上表数据，求出电池的电动势为        V，内阻为        Ω．

(不计电流表的内阻，结果保留两位有效数字)

四、计算题：解答应写出必要的文字说明和重要演算步骤，只写出最后答案的不得分，有数值计算的题，答案中明确写出数值和单位，把答案填在答题卡上的相应位置。15题14分,16题15分， 17题15分,共44分。

15．（14分）竖直放置的两块足够长的平行金属板间有匀强电场，其电场强度为E，在该匀强电场中，用丝线悬挂质量为m的带电小球，丝线跟竖直方向成θ角时小球恰好平衡，小球与右侧金属板相距d，如图所示，求：

（1）小球带何种电荷？

（2）小球带电荷量q是多少？

（3）若剪断丝线，小球碰到金属板需多长时间？

16．（15分）如图所示，已知电源电动势E=20V，内阻r=lΩ，当接入固定电阻R=4Ω时，电路中标有“3V, 6W”的灯泡L和内阻RD=0.5Ω的小型直流电动机D都恰能正常工作.求：

(1)电路中的电流大小；

(2)电动机的额定电压；

(3)电动机的输出功率．

17．（15分）如图所示，一电荷量q=3×10-5C带正电的小球，用绝缘细线悬于竖直放置足够大的平行金属板中的O点。电键S合上后，当小球静止时，细线与竖直方向的夹角α=37°。已知两板相距d=0.1m，电源电动势=15V，内阻r=0.5Ω，电阻R1=3Ω，R2=R3= R4 =8Ω。g取10m/s2，已知，。求：

（1）电路中的电流;

（2）电源的输出功率；

（3）两板间的电场强度的大小；

（4）带电小球的质量。

涟水县第一中学2019-2020学年度第一学期高三第二次阶段检测

物理 答案

一、选择题（1-8共32分，9-12共20分，合计54分）

二、实验题（每空4分，共24分）

13．（1）3.36×10-3C到3.52×10-3C；   （2）4.2×10-4F到4.4×10-4F

14．（1）A；    （2）半导体   （3）4.0V、0.40Ω；

三、计算题：（共3小题，44分）

    15．（14分)

解：（1）小球所带电荷为正．

（2）小球受到水平向右的电场力、竖直向下的重力和丝线拉力三力平衡：Eq＝mgtanθ

得：q＝

（3）小球在水平方向做初速度为零的匀加速直线运动，加速度为：

  a＝＝gtanθ

由运动学公式得：d＝

则 t＝

16.（15分）

解：⑴灯泡L正常发光，电路中的电流为

⑵由闭合电路欧姆定律可求得，电动机的额定电压为

UD=E－I(r+R)－UL=20－2×（1＋4）－3＝7V

⑶电动机的总功率为P总＝IUD＝2×7＝14W

 电动机的热功率为P热＝I2RD＝22×0.5＝2W

所以电动机的输出功率为P出＝P总－P热＝14－2＝12W

17．（15分）

解：(1)R外=7.0Ω    R总=7.5Ω    I=15/7.5=2A

（2）P出=I2R外=22×7=28w

（3） U外=IR=2×7=14V

    E=U/d=14/0.1=140V/m

（4） Eq=mgtg37°

    m=Eq/gtg37°=（140×3×10-5）/（10×0.75）=5.6×10-4kg
