中考物理复习试题：第十七章《欧姆定律》专题研究（无答案）

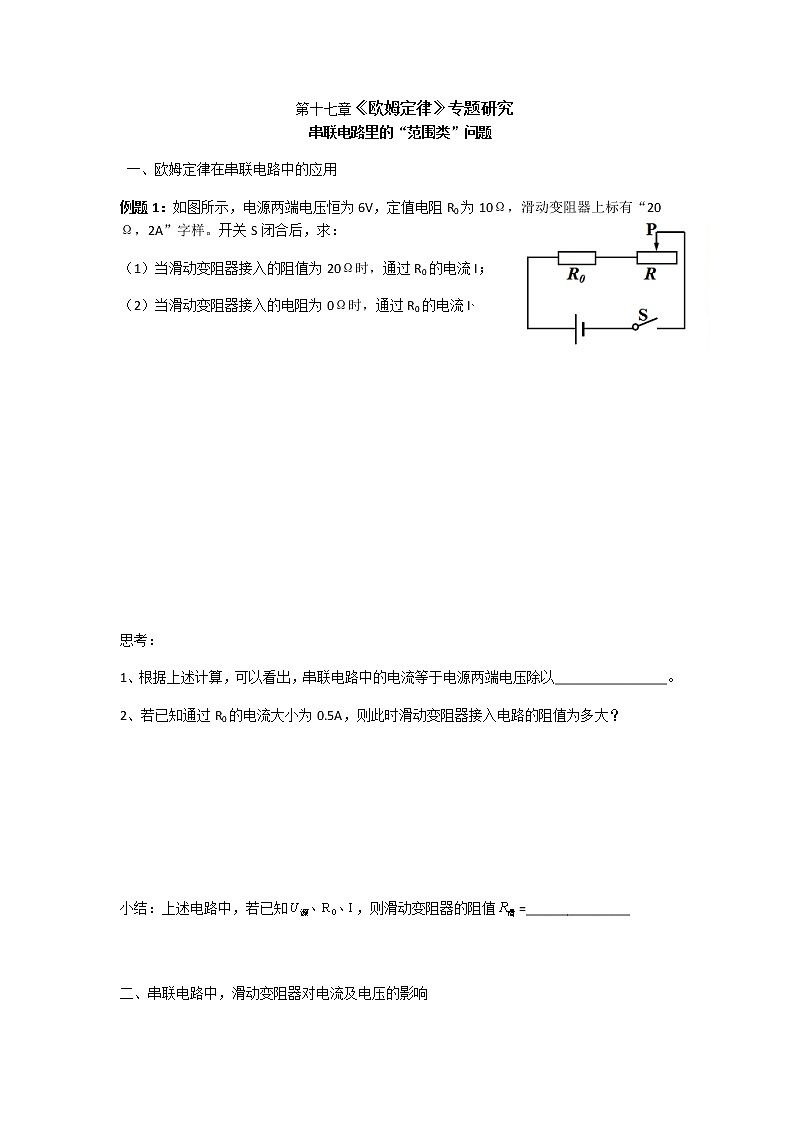

展开第十七章《欧姆定律》专题研究
串联电路里的“范围类”问题
一、欧姆定律在串联电路中的应用
例题1：如图所示，电源两端电压恒为6V，定值电阻R0为10Ω，滑动变阻器上标有“20Ω，2A”字样。开关S闭合后，求：
（1）当滑动变阻器接入的阻值为20Ω时，通过R0的电流I；
（2）当滑动变阻器接入的电阻为0Ω时，通过R0的电流I、
思考：
1、根据上述计算，可以看出，串联电路中的电流等于电源两端电压除以________________。
2、若已知通过R0的电流大小为0.5A，则此时滑动变阻器接入电路的阻值为多大？
小结：上述电路中，若已知，则滑动变阻器的阻值=_______________
二、串联电路中，滑动变阻器对电流及电压的影响
（1）仿真实验1：滑动变阻器对串联电路中电流的影响
1、对照电路图连接实物电路，连接电路时开关应该_________，闭合开关前，滑动变阻器应该置于________________。
2、闭合开关，将滑片向左移动，观察电流表示数的变化。
现象：P向左滑动时，电流表示数________；
分析：P向左滑动时，滑动变阻器的阻值________，定值电阻和滑动变阻器电阻之和______，所以电流___________。
思考：1、滑动变阻器能一直向左滑动吗？用软件试一试，然后分析一下原因。
2、那么，在不损换元件的情况下，滑动变阻器能接入的最小阻值是多少？
（2）仿真实验2：滑动变阻器对串联电路中电压的影响
1、闭合开关，将滑片向左移动，观察电压表示数的变化。
现象：P向左滑动时，电压表示数________；
分析：P向左滑动时，滑动变阻器的阻值________，其分到的电压________，导致定值电阻两端电压____________。
思考：1、滑动变阻器能一直向左滑动吗？用软件试一试，然后分析一下原因。
2、那么，在不损换元件的情况下，滑动变阻器能接入的最小阻值是多少？
（3）仿真实验3：滑动变阻器对串联电路中电流和电压的影响
1、闭合开关，将滑片向左移动，观察电流和电压表示数的变化。
现象：P向左滑动时，电流表示数________；电压表示数________；
思考：1、滑动变阻器能一直向左滑动吗？用软件试一试，然后分析一下原因。
2、滑片向左滑动时，哪个电表先满偏？
2、那么，在不损换元件的情况下，滑动变阻器能接入的最小阻值是多少？
（4）仿真实验4：滑动变阻器对串联电路中电流和电压的影响
1、闭合开关，将滑片向左移动，观察电流和电压表示数的变化。
现象：P向左滑动时，电流表示数________；电压表示数________；
2、那么，在不损换元件的情况下，滑动变阻器接入电路中的电阻的范围是多少？
三、课后训练（真题演练）
1、如图是某同学设计的电子身高测量仪的示意图，其中定值电阻R1=10Ω，电源电压恒为4.5V，变阻器R2的规格为“40Ω 0.5A”，电压表的量程为0～3V，电流表量程为0～0.6A。
（1）当被测者的身高比前者更高时，电流表的示数会变 。
（2）当变阻器R2接入电路的阻值是10Ω时，电压表的示数是 V。
（3）为了不损坏电路中的元件，变阻器接人电路的阻值范围是 。
2、如图所示的电路中，电源电压恒为4.5V，电压表V1、V2的量程均为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 0.5A”字样。闭合开关后，若要求三只电表的示数均不能超过所选量程，且灯泡两端电压不能超过其额定值，不考虑灯丝电阻的变化，则滑动变阻器允许接入的电阻范围是多少？
3、如图所示，电源电压保持4.5V不变，电流表的量程为0～0.6A，电压表的量程为0～3V，小灯泡的规格为“2.5V 0.25A”，滑动变阻器的规格为“1A”。闭合开关，为了保证电路安全，下列说法正确的是（不考虑小灯泡电阻的变化）
A.变阻器接入电路阻值的变化范围是20～50Ω
B.电流表示数的变化范围是0～0.25A
C.电压表示数的变化范围是0～3V
