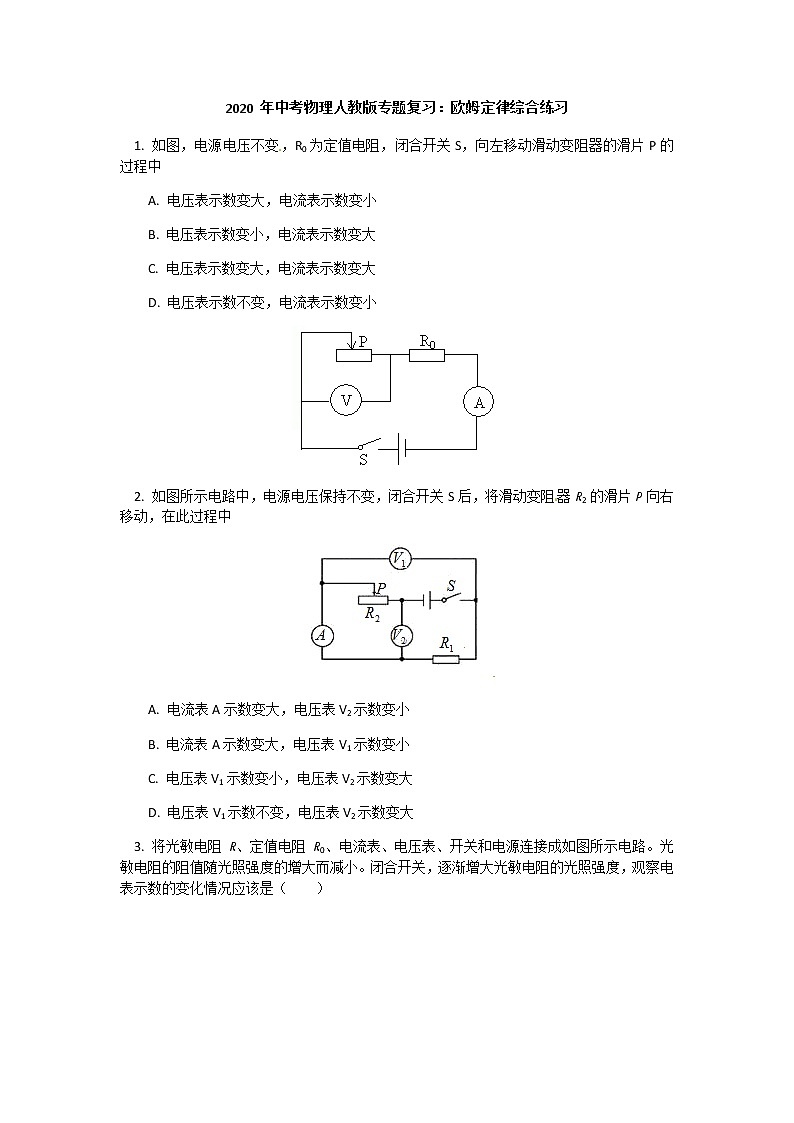

2020年中考物理人教版专题复习：欧姆定律综合练习
展开2020年中考物理人教版专题复习：欧姆定律综合练习
1. 如图，电源电压不变，R0为定值电阻，闭合开关S，向左移动滑动变阻器的滑片P的过程中
A. 电压表示数变大，电流表示数变小
B. 电压表示数变小，电流表示数变大
C. 电压表示数变大，电流表示数变大
D. 电压表示数不变，电流表示数变小
2. 如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中
[来源:学§科§网]
A. 电流表A示数变大，电压表V2示数变小[来源:学§科§网][来源:学科网ZXXK]
B. 电流表A示数变大，电压表V1示数变小
C. 电压表V1示数变小，电压表V2示数变大[来源:学科网ZXXK]
D. 电压表V1示数不变，电压表V2示数变大

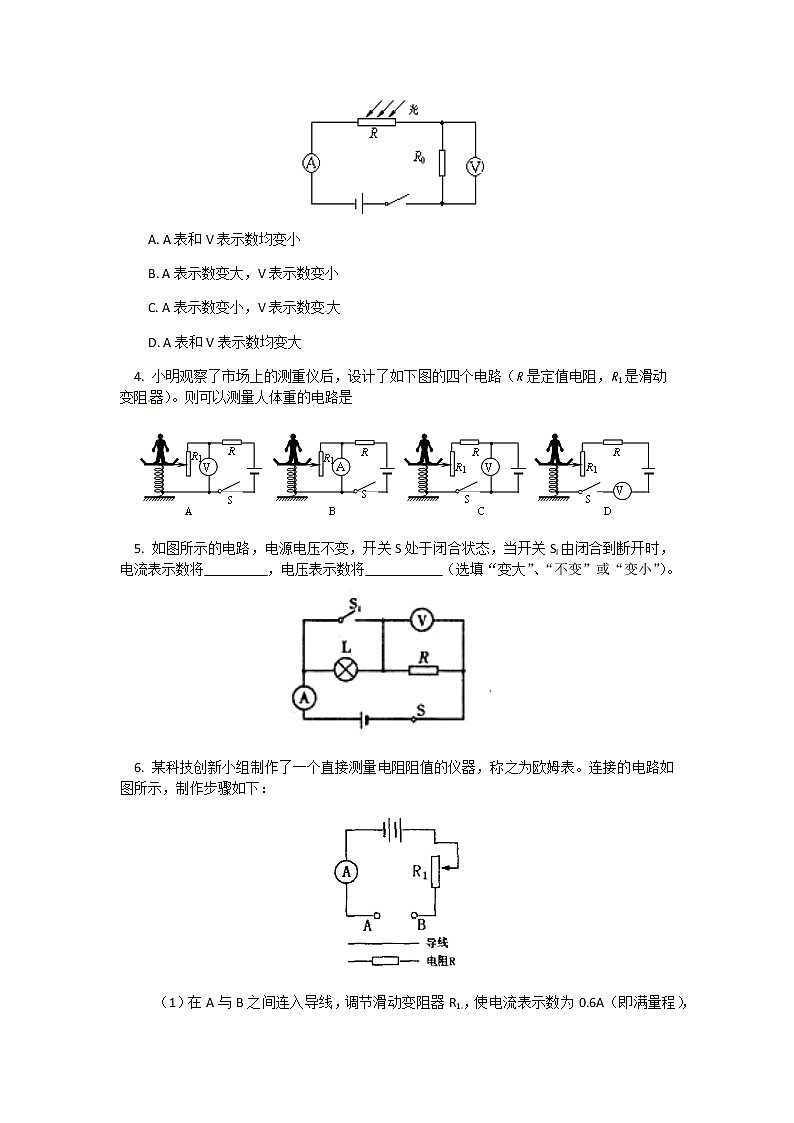

3. 将光敏电阻 R、定值电阻 R0、电流表、电压表、开关和电源连接成如图所示电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（ ）
A. A表和V表示数均变小
B. A表示数变大，V表示数变小
C. A表示数变小，V表示数变大
D. A表和V表示数均变大
4. 小明观察了市场上的测重仪后，设计了如下图的四个电路（R是定值电阻，R1是滑动变阻器）。则可以测量人体重的电路是[来源:学科网]
5. 如图所示的电路，电源电压不变，开关S处于闭合状态，当开关Sl由闭合到断开时，电流表示数将 ，电压表示数将 （选填“变大”、“不变”或“变小”）。
[来源:学科网ZXXK]

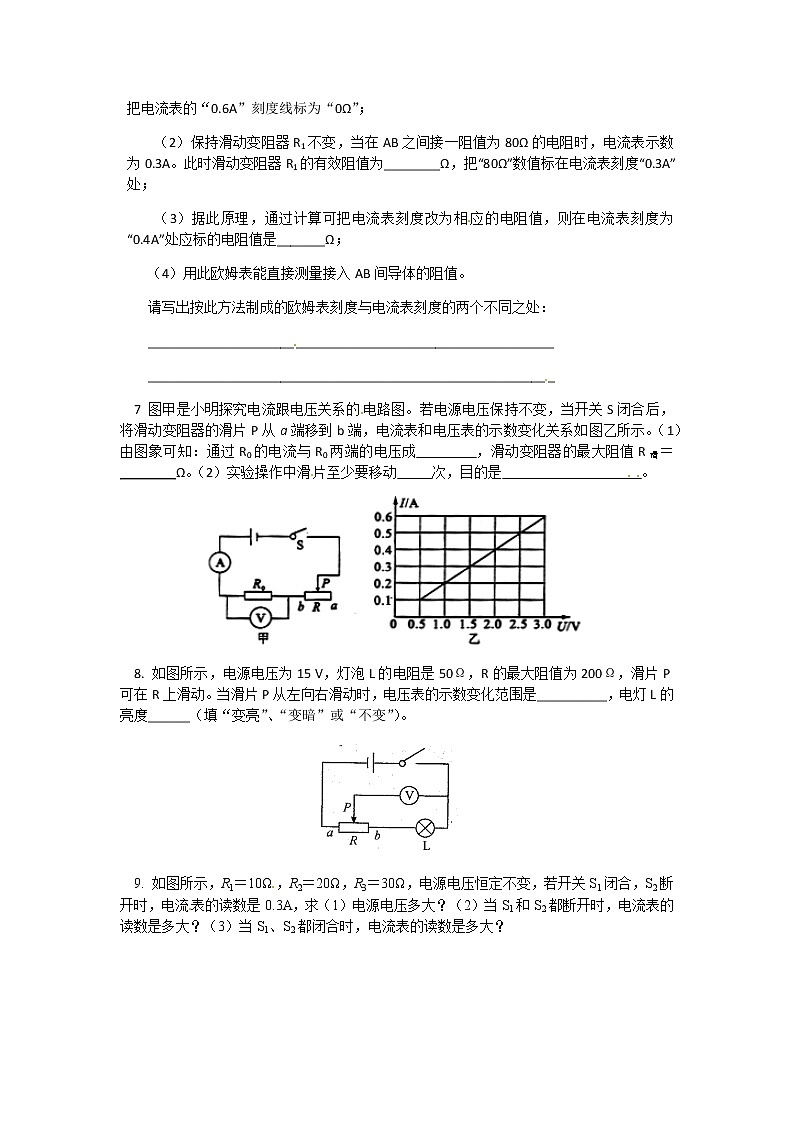

6. 某科技创新小组制作了一个直接测量电阻阻值的仪器，称之为欧姆表。连接的电路如图所示，制作步骤如下：
（1）在A与B之间连入导线，调节滑动变阻器R1，使电流表示数为0.6A（即满量程），把电流表的“0.6A”刻度线标为“0Ω”；
（2）保持滑动变阻器R1不变，当在AB之间接一阻值为80Ω的电阻时，电流表示数为0.3A。此时滑动变阻器R1的有效阻值为________Ω，把“80Ω”数值标在电流表刻度“0.3A”处；
（3）据此原理，通过计算可把电流表刻度改为相应的电阻值，则在电流表刻度为“0.4A”处应标的电阻值是_______Ω；
（4）用此欧姆表能直接测量接入AB间导体的阻值。
请写出按此方法制成的欧姆表刻度与电流表刻度的两个不同之处：
__________________________________________________________[来源:Z_xx_k.Com]
__________________________________________________________
7 图甲是小明探究电流跟电压关系的电路图。若电源电压保持不变，当开关S闭合后，将滑动变阻器的滑片P从a端移到b端，电流表和电压表的示数变化关系如图乙所示。（1）由图象可知：通过R0的电流与R0两端的电压成 ，滑动变阻器的最大阻值R滑＝________Ω。（2）实验操作中滑片至少要移动 次，目的是 。
8. 如图所示，电源电压为15 V，灯泡L的电阻是50Ω，R的最大阻值为200Ω，滑片P可在R上滑动。当滑片P从左向右滑动时，电压表的示数变化范围是__________，电灯L的亮度______（填“变亮”、“变暗”或“不变”）。
[来源:Zxxk.Com]
9. 如图所示，R1＝10Ω，R2＝20Ω，R3＝30Ω，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是0.3A，求（1）电源电压多大？（2）当S1和S2都断开时，电流表的读数是多大？（3）当S1、S2都闭合时，电流表的读数是多大？
10. 如图所示，电源电压保持不变。闭合开关S后，滑动变阻器R0的滑片P在移运过程中，电压表的示数变化范围为0～4伏，电流表的示数变化范围为0.5～1安，求：
（1）R的阻值；
（2）R0的最大阻值；
（3）电源电压。
试题答案
1. A 解析：滑动变阻器测量滑动变阻器两端的电压，滑片P向左移动电阻增大，电压表示数变大，电流变小。
2. A 解析：由图可知R1，R2为串联，V1测量的是电源两端的电压，V2测量的是R2两端的电压，滑动变阻器R2的滑片P向右移动时R2电阻减小，所以电流表A示数变大，电压表V2示数变小。
3. D 解析：由题意可知，增大光照电阻变小，则电路中的电流变大；电压表测R0两端的电压，U0=I×R0，R0保持不变时，I越大，则U0越大。
4. A 解析：A电压表测量的是R1两端的电压，R1增大，电压表V示数增大，B电流表将R短路了，C电压表测量的是电源电压，其示数不变，D电压表连接错误。
5. 变小 变小
解析：S闭合时，L被局部短路，电压表测电源电压，电流表示数为I=U/R；S断开时，L与R串联，电路中的电阻变大，电流表示数为I=U/（R+RL），所以电流表示数变小；电压表测R的电压，小于电源电压，示数变小
6. （2）80 （3）40 （4）刻度不均匀，示数右小左大（或示数左疏右密）
解析：在A与B之间连入导线的电阻为0Ω，调节滑动变阻器R1，电流表示数为0.6A，若电流表示数为0.3A则AB间电阻为R1，当A与B间电阻为80Ω，时R1也为80Ω。当AB间电阻与R1之和为80Ω时，电流为0.6A，当AB间电阻与R1之和为160Ω时，电流为0.3A，所以当电流为0.4A时，AB间电阻为40Ω.电流越大电阻越小。
7. （1）正比 25 （2）3 多次实验，寻找规律
解析：滑动变阻器的滑片移动时，将改变电流表和电压表的示数。滑动变阻器的电阻越大，则电路中的电流越小，电压表的示数U=IR也越小，所以下图中的红点和蓝点分别为滑动变阻器阻值最小和最大的位置。从b点可以看出电源电压为3V，在a点时，电路中的电流为0.1A，电压表示数为0.5V，滑动变阻器的电压为U=3V-0.5V=2.5V，所以滑动变阻器的最大阻值为RP=U/I=2.5V/0.1A=25Ω）
[来源:Z_xx_k.Com]
8. 15V－3V、不变
解析：电路中滑动变阻器下面两个接线柱被使用，滑动变阻器全部电阻被接入电路，无论滑片怎样滑动，电路电阻不变，电流不变，所以灯的亮度不变，电压表测量的是滑动变阻器右半边的电阻和灯的电压之和，滑片向右滑，滑动变阻器右半边电阻变小，电压表示数变小，滑片P在最左端时，电压表测的是电源电压，为15V，滑片P在最右端时，电压表测的是灯的电压，为3V。
9. 解：（1）开关S1闭合，S2断开时，电路中只有R2工作：
U=IR2=0.3A×20Ω=6V
（2）S1和S2都断开时，R1和R2串联，R3不工作：
I=U/R=6V/（10Ω+20Ω）=0.2A
（3）S1、S2都闭合时,R1局部短路，R2与R3并联：
I2=U2/R2=6V/20Ω=0.3 A
10. 滑片P在a端时，U1＝0伏，I1＝1安，滑片P在b端时，U2＝4伏，I2＝0.5安，变阻器的最大阻值R0＝＝8欧
电源电压U＝I1R＝l×R ①
电源电压U＝I（R+R1）＝0.5×（R＋8） ②
由①、②式解得0.5×（R+8）＝l×R，解得R＝8欧，＝8伏。
