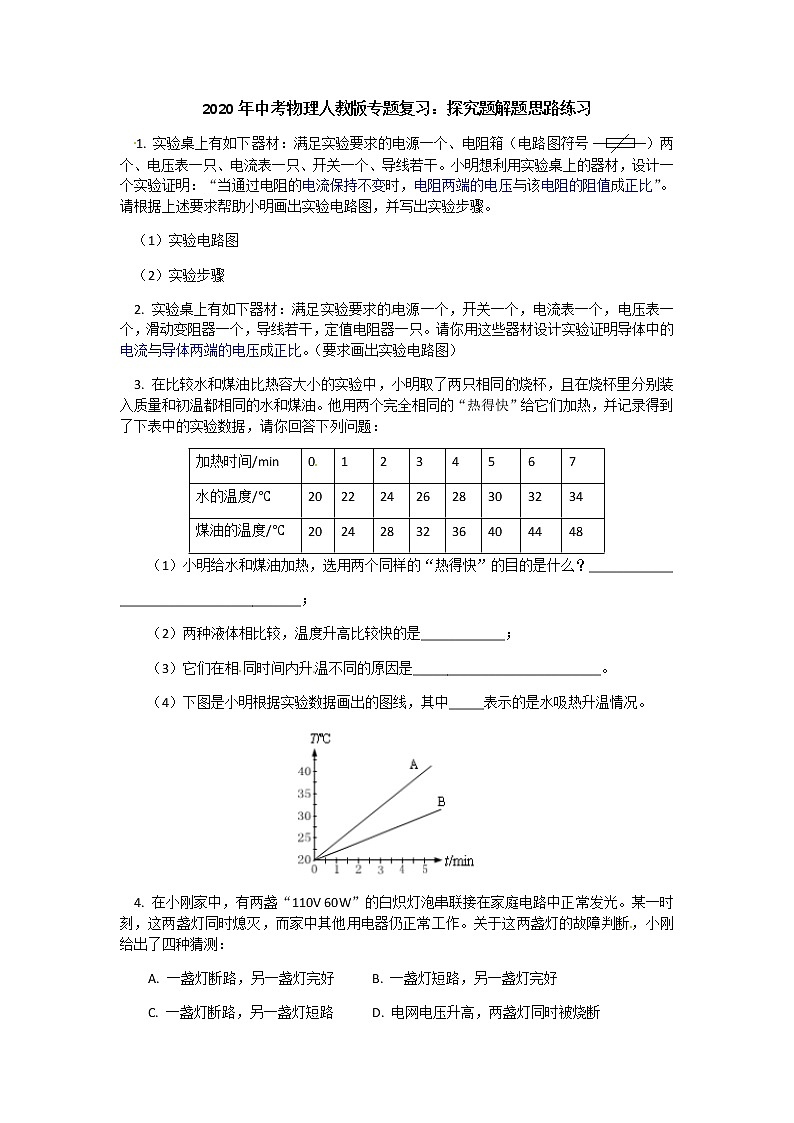

1. 实验桌上有如下器材：满足实验要求的电源一个、电阻箱（电路图符号）两个、电压表一只、电流表一只、开关一个、导线若干。小明想利用实验桌上的器材，设计一个实验证明：“当通过电阻的电流保持不变时，电阻两端的电压与该电阻的阻值成正比”。请根据上述要求帮助小明画出实验电路图，并写出实验步骤。

（1）实验电路图

（2）实验步骤

2. 实验桌上有如下器材：满足实验要求的电源一个，开关一个，电流表一个，电压表一个，滑动变阻器一个，导线若干，定值电阻器一只。请你用这些器材设计实验证明导体中的电流与导体两端的电压成正比。（要求画出实验电路图）[来源:学科网ZXXK]

3. 在比较水和煤油比热容大小的实验中，小明取了两只相同的烧杯，且在烧杯里分别装入质量和初温都相同的水和煤油。他用两个完全相同的“热得快”给它们加热，并记录得到了下表中的实验数据，请你回答下列问题：[来源:Zxxk.Com]

（1）小明给水和煤油加热，选用两个同样的“热得快”的目的是什么？____________

__________________________；

（2）两种液体相比较，温度升高比较快的是____________；

（3）它们在相同时间内升温不同的原因是___________________________。

（4）下图是小明根据实验数据画出的图线，其中_____表示的是水吸热升温情况。

4. 在小刚家中，有两盏“110V 60W”的白炽灯泡串联接在家庭电路中正常发光。某一时刻，这两盏灯同时熄灭，而家中其他用电器仍正常工作。关于这两盏灯的故障判断，小刚给出了四种猜测：

A. 一盏灯断路，另一盏灯完好    B. 一盏灯短路，另一盏灯完好

C. 一盏灯断路，另一盏灯短路    D. 电网电压升高，两盏灯同时被烧断

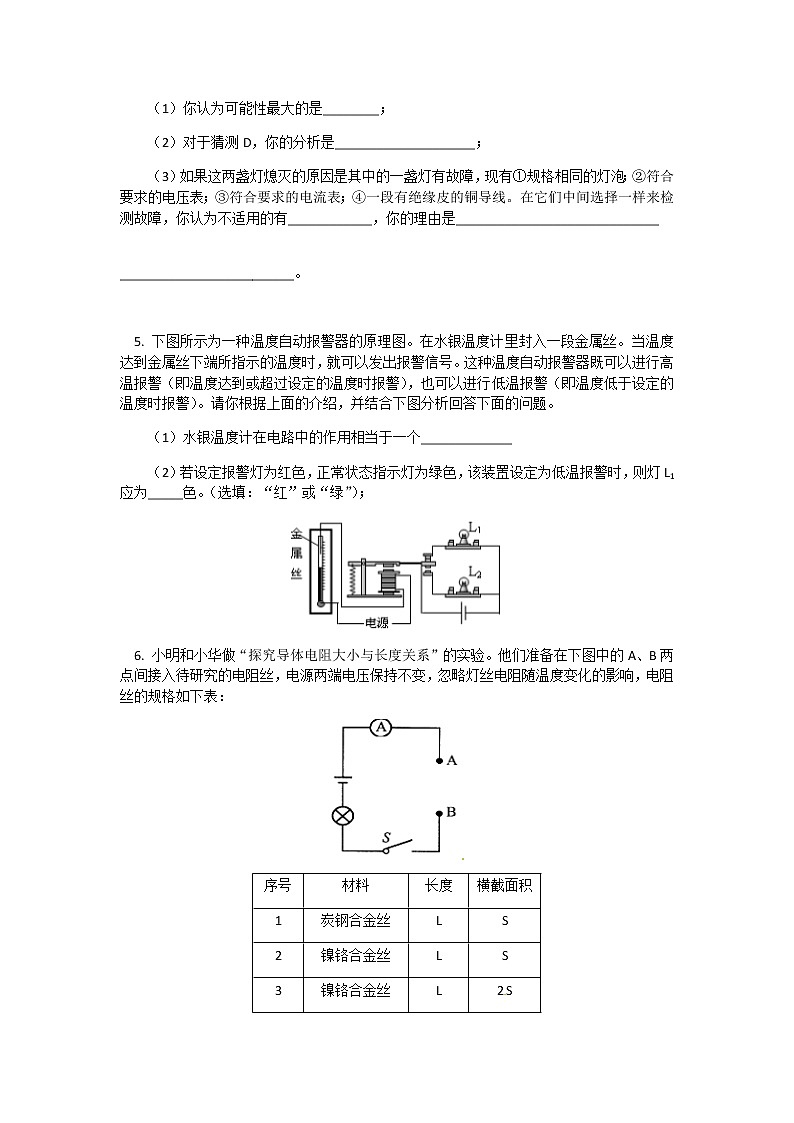

（1）你认为可能性最大的是________；

（2）对于猜测D，你的分析是____________________；

（3）如果这两盏灯熄灭的原因是其中的一盏灯有故障，现有①规格相同的灯泡；②符合要求的电压表；③符合要求的电流表；④一段有绝缘皮的铜导线。在它们中间选择一样来检测故障，你认为不适用的有____________，你的理由是_____________________________[来源:学+科+网]

_________________________。

5. 下图所示为一种温度自动报警器的原理图。在水银温度计里封入一段金属丝。当温度达到金属丝下端所指示的温度时，就可以发出报警信号。这种温度自动报警器既可以进行高温报警（即温度达到或超过设定的温度时报警），也可以进行低温报警（即温度低于设定的温度时报警）。请你根据上面的介绍，并结合下图分析回答下面的问题。

（1）水银温度计在电路中的作用相当于一个_____________

（2）若设定报警灯为红色，正常状态指示灯为绿色，该装置设定为低温报警时，则灯L1应为_____色。（选填：“红”或“绿”）；

6. 小明和小华做“探究导体电阻大小与长度关系”的实验。他们准备在下图中的A、B两点间接入待研究的电阻丝，电源两端电压保持不变，忽略灯丝电阻随温度变化的影响，电阻丝的规格如下表：

（1）他们应选择序号为      的两根电阻丝来探究。

（2）正确选择后，他们将所选电阻丝分别接入A、B两点间，闭合开关，通过观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小。实验中，两次电流表指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接入电路的电阻丝的阻值        （选填“较大”或“较小”）。

（3）科学研究表明：在导体的材料、横截面积和温度相同的条件下，导体电阻的大小与长度成正比。你认为他们用上述（2）中的方案能否得到这个结论?请用欧姆定律加以解释。

（4）若电流表损坏，换用一只电压表，仍然利用上述器材来探究导体电阻的大小与长度是否成正比，请画出一个能反映该实验原理的电路图。（电阻丝用电阻符号表示，导线根数不限。）

7. 如下图所示，       图表示的是汽油机工作时的做功冲程。（选填“甲”或“乙”）

8. 如下图所示，是研究           现象的实验装置。

练习参考答案

[来源:学_科_网]

1.（1）实验电路图：

（2）实验步骤：

①按照电路图将电阻箱甲、乙和电压表、电流表接入电路，调节电阻箱甲、乙使其阻值分别为R1和R2并记录阻值；

②闭合开关S，测量R1两端的电压和电流并记录示数；

③断开开关S，把电压表接在R2两端。闭合开关S，测量R2两端的电压和电流并记录示数；

④断开开关S，调节电阻箱甲、乙使其阻值分别为R3和R4，并使R3+R4= R1+R2，记录阻值。仿照步骤②、③分别测出R3和R4两端的电压和电流并记录电压表、电流表示数；

⑤仿照步骤④，调节电阻箱甲、乙使其阻值分别为R5和R6，并使R5+R6= R3+R4 = R1+R2，分别测出R5和R6两端的电压和电流并记录电压表、电流表示数。

2.（1）按如图所示的电路图连接实验电路。

（2）闭合开关，改变滑动变阻器滑片的位置，使电压表示数为U1，记录电压表示数U1及电流表示数I1。

（3）改变滑动变阻器滑片的位置，使电压表示数为U2，记录电压表示数U2和电流表示数I2。

（4）按照步骤（3），改变滑动变阻器滑片的位置，改变四次定值电阻两端的电压，并记录这四次的电压值U3 、U4 、U5 、 U6及对应的电流值I3 、I4 、 I5 、I6。

    （5）整理实验器材

3. （1）让水和煤油在相同时间内吸收相等的热量；（2）煤油；（3）比热容不同；（4）煤油；B。

4. （1）A；（2）错误；因为其他用电器仍能正常工作；（3）③和④；用电流表或导线接通电路，加在一盏灯两端的电压为220V，灯丝会被烧断。

5. （1）开关；（2）红

6.（1）2和4；（2） 较大

（3）不能。根据欧姆定律，在电压一定的条件下，通过导体的电流与导体的电阻成反比。

  （4）如图所示：

7. 乙

8. 电磁感应
