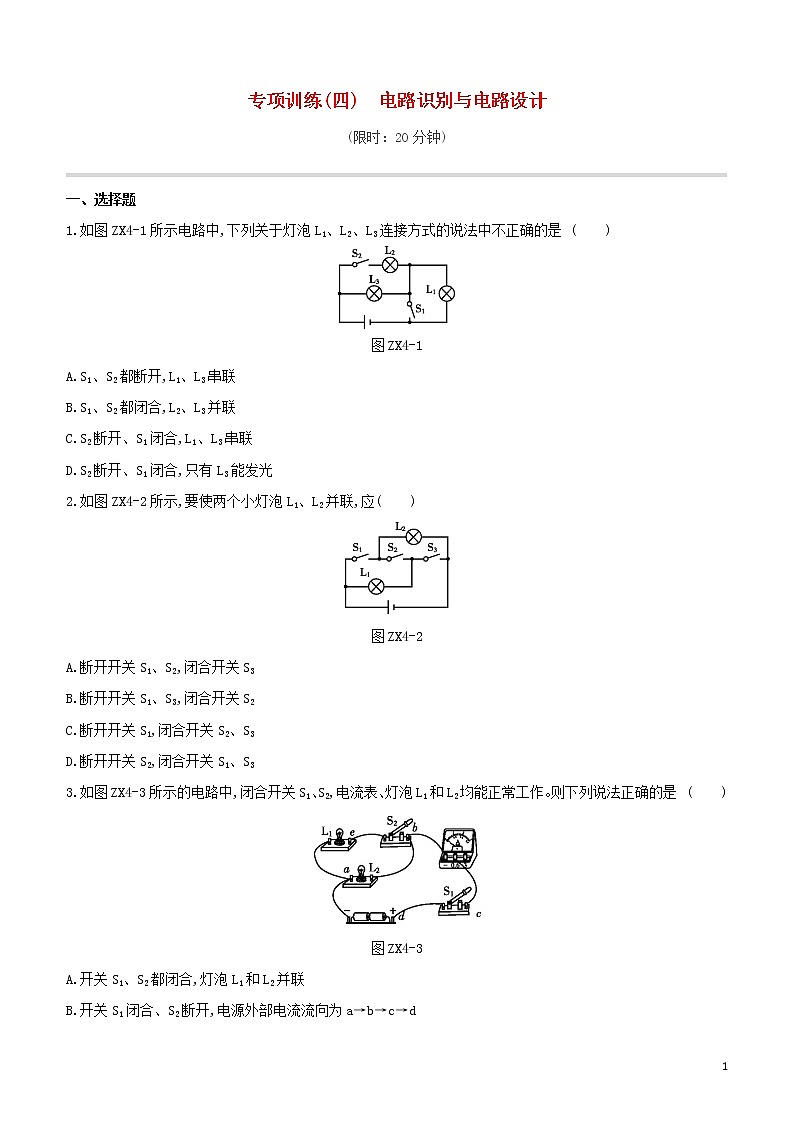

展开专项训练(四) 电路识别与电路设计
(限时：20分钟)
一、选择题
1.如图ZX4-1所示电路中,下列关于灯泡L1、L2、L3连接方式的说法中不正确的是 ( )
图ZX4-1
A.S1、S2都断开,L1、L3串联
B.S1、S2都闭合,L2、L3并联
C.S2断开、S1闭合,L1、L3串联
D.S2断开、S1闭合,只有L3能发光
2.如图ZX4-2所示,要使两个小灯泡L1、L2并联,应( )
图ZX4-2
A.断开开关S1、S2,闭合开关S3
B.断开开关S1、S3,闭合开关S2
C.断开开关S1,闭合开关S2、S3
D.断开开关S2,闭合开关S1、S3
3.如图ZX4-3所示的电路中,闭合开关S1、S2,电流表、灯泡L1和L2均能正常工作。则下列说法正确的是 ( )
图ZX4-3
A.开关S1、S2都闭合,灯泡L1和L2并联
B.开关S1闭合、S2断开,电源外部电流流向为a→b→c→d
C.开关S1、S2都闭合,通过灯泡L1的电流一定大于通过灯泡L2的电流
D.闭合S1、S2中任意一个开关,都会有灯泡发光

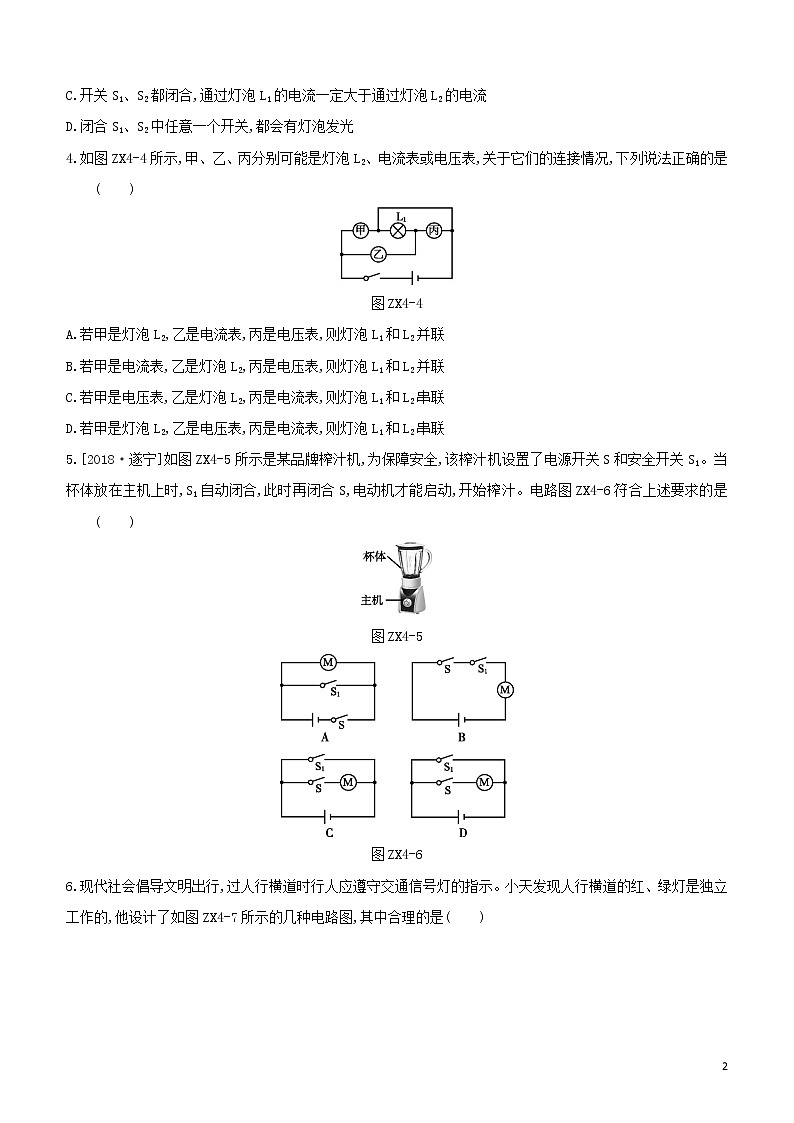

4.如图ZX4-4所示,甲、乙、丙分别可能是灯泡L2、电流表或电压表,关于它们的连接情况,下列说法正确的是 ( )
图ZX4-4
A.若甲是灯泡L2,乙是电流表,丙是电压表,则灯泡L1和L2并联
B.若甲是电流表,乙是灯泡L2,丙是电压表,则灯泡L1和L2并联
C.若甲是电压表,乙是灯泡L2,丙是电流表,则灯泡L1和L2串联
D.若甲是灯泡L2,乙是电压表,丙是电流表,则灯泡L1和L2串联
5.[2018·遂宁]如图ZX4-5所示是某品牌榨汁机,为保障安全,该榨汁机设置了电源开关S和安全开关S1。当杯体放在主机上时,S1自动闭合,此时再闭合S,电动机才能启动,开始榨汁。电路图ZX4-6符合上述要求的是 ( )
图ZX4-5
图ZX4-6
6.现代社会倡导文明出行,过人行横道时行人应遵守交通信号灯的指示。小天发现人行横道的红、绿灯是独立工作的,他设计了如图ZX4-7所示的几种电路图,其中合理的是( )
图ZX4-7
7.家用电吹风工作时,可以单独吹冷风,也可以吹热风,但不能只发热不吹风,图ZX4-8中的电动机和电热丝连接方式符合要求的是 ( )
图ZX4-8
8.某电热水壶正常状态下,闭合开关,指示灯L亮,同时电热丝R工作;断开开关,指示灯L熄灭,电热丝R不工作。小明用该电热水壶烧水时发现电热丝R断了,指示灯L仍然亮。四位同学设计了该电热水壶的模拟电路,如图ZX4-9所示,其中可能正确的是 ( )
图ZX4-9
9.为了生活方便,卧室里的同一个照明灯通常用两个开关控制。一个安装在进门处,另一个安装在床头附近,操作任意一个开关均可以开灯、关灯。图ZX4-10是小明用电池作为电源设计的四个电路图,其中能满足要求的是(A选项图中的S1、S2及C选项图中的S1为单刀双掷开关) ( )
图ZX4-10
二、填空题
10.在如图ZX4-11所示的电路中,有三个开关S1、S2、S3,如果仅将开关S3闭合,S1、S2断开,则灯L1、L2 联。如果将开关S1、S2闭合,S3断开,则灯L1、L2 联。当开关 闭合时,会造成电源短路。
图ZX4-11
11.如图ZX4-12所示,要使L1和L2两灯并联,开关S同时控制两灯,则线头M应接在 点上。要使L1和L2并联,开关S只控制L1,则线头M应接在 点上。(均选填“C”“D”或“E”)
图ZX4-12
12.如图ZX4-13所示,电源电压不变,闭合开关S,S0接b时,R1与R2是 联的。闭合开关S,S0从接b拨到接a的过程中,电压表的示数 (选填“变大”“不变”或“变小”)。
图ZX4-13
【参考答案】
1.C 2.D 3.A 4.A 5.B 6.B
7.D [解析]D选项图中,电动机和电热丝并联连接,开关S1控制整个电路,S2控制电热丝;S1闭合,S2断开时,只有电动机工作,可以吹冷风;S1闭合,S2闭合时,电动机和电热丝同时工作,可以吹热风。按此电路连接的电吹风可以单独吹冷风,也可以吹热风,故D符合题意。
8.B 9.A
10.串 并 S1、S2、S3
11.D E 12.串 变大
