（福建专版）2020中考物理复习方案第04篇题组训练16家庭用电试题

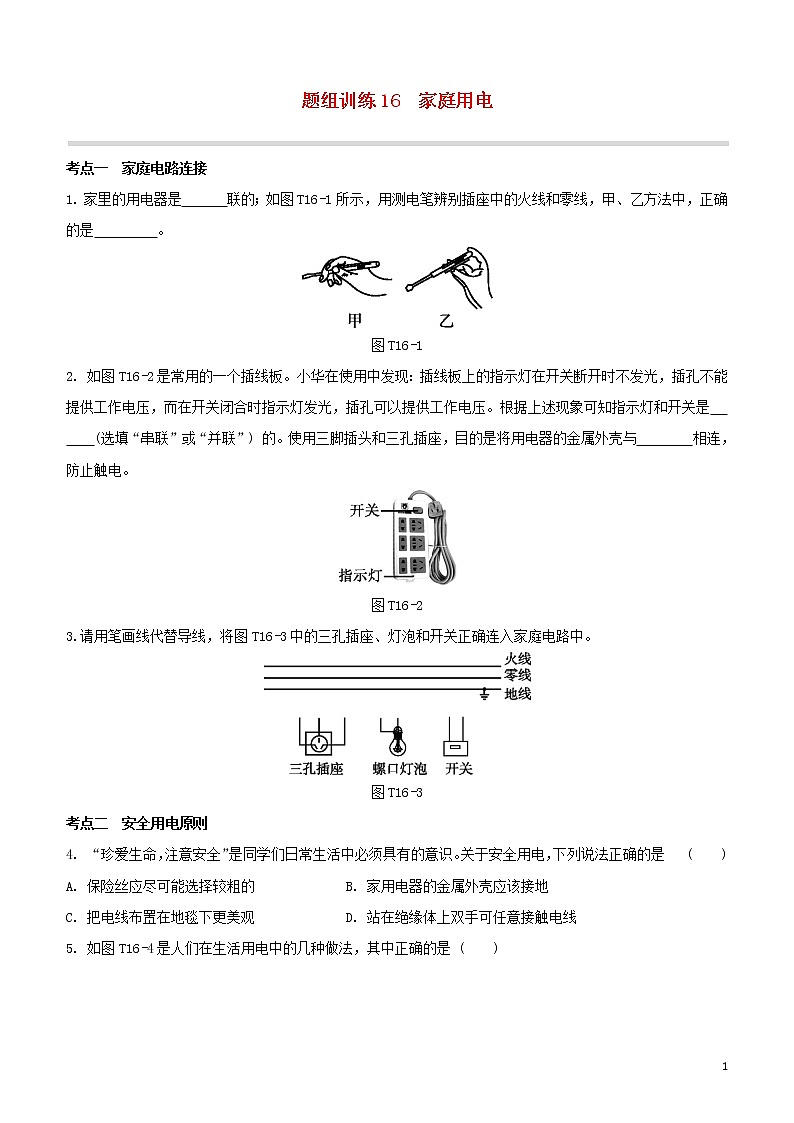

题组训练16　家庭用电考点一　家庭电路连接1. 家里的用电器是　　　 联的；如图T16-1所示，用测电笔辨别插座中的火线和零线，甲、乙方法中，正确的是　　　　 。 图T16-12. 如图T16-2是常用的一个插线板。小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，而在开关闭合时指示灯发光，插孔可以提供工作电压。根据上述现象可知指示灯和开关是　　　　(选填“串联”或“并联”) 的。使用三脚插头和三孔插座，目的是将用电器的金属外壳与　　　　相连，防止触电。图T16-23.请用笔画线代替导线，将图T16-3中的三孔插座、灯泡和开关正确连入家庭电路中。图T16-3考点二　安全用电原则4. “珍爱生命，注意安全”是同学们日常生活中必须具有的意识。关于安全用电，下列说法正确的是 (　　)A. 保险丝应尽可能选择较粗的    B. 家用电器的金属外壳应该接地C. 把电线布置在地毯下更美观    D. 站在绝缘体上双手可任意接触电线5. 如图T16-4是人们在生活用电中的几种做法，其中正确的是 (　　)图T16-4A. 图甲：带金属外壳的用电器使用合格的三孔插座B. 图乙：使用绝缘皮破损的导线C. 图丙：测电笔的握法D. 图丁：多个大功率用电器同时使用一个插线板考点三　家庭电路故障分析6. [2019·深圳]关于图T16-5所示家庭电路，下列说法正确的是 (　　)图T16-5A. 图甲中，若保险丝熔断，则一定是短路引起的B. 图甲中，灯泡与开关的连接符合安全用电原则C. 图甲中，两孔插座的连接不正确D. 图乙中，电能表所在电路的总功率不能超过2200 W7. [2019·自贡]用试电笔可辨别火线和零线，使氖管发光的是　　　　。如图T16-6所示电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是　　　　　　　　　。 图T16-6     【参考答案】1.并　乙　2.串联　大地　3.如图所示4.B　5.A　6.C　7.火线　ab处发生断路
