2019中考物理真题分类汇编光现象作图题1 光的反射、平面镜成像（共26题，有答案）
展开2019中考物理真题分类汇编光现象作图题1 光的反射、平面镜成像（共26题，有答案）

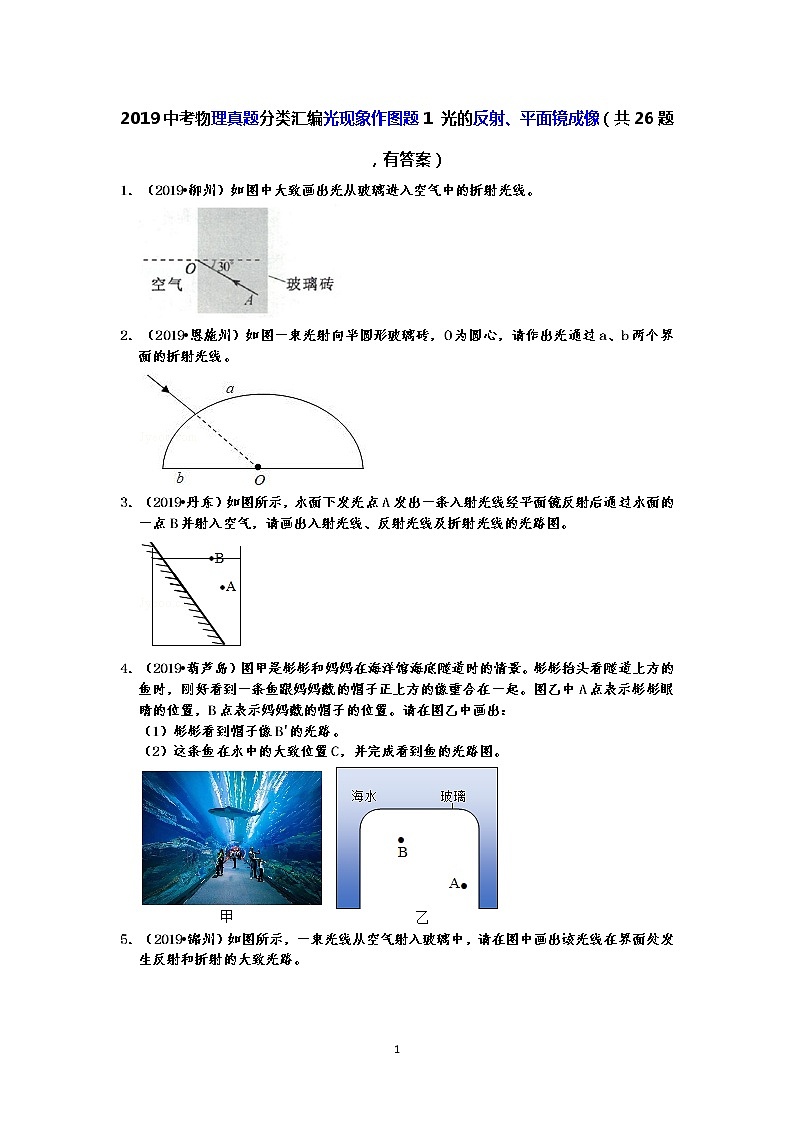

1．（2019•柳州）如图中大致画出光从玻璃进入空气中的折射光线。
2．（2019•恩施州）如图一束光射向半圆形玻璃砖，O为圆心，请作出光通过a、b两个界面的折射光线。
3．（2019•丹东）如图所示，水面下发光点A发出一条入射光线经平面镜反射后通过水面的一点B并射入空气，请画出入射光线、反射光线及折射光线的光路图。
4．（2019•葫芦岛）图甲是彬彬和妈妈在海洋馆海底隧道时的情景。彬彬抬头看隧道上方的鱼时，刚好看到一条鱼跟妈妈戴的帽子正上方的像重合在一起。图乙中A点表示彬彬眼睛的位置，B点表示妈妈戴的帽子的位置。请在图乙中画出：
（1）彬彬看到帽子像B'的光路。
（2）这条鱼在水中的大致位置C，并完成看到鱼的光路图。

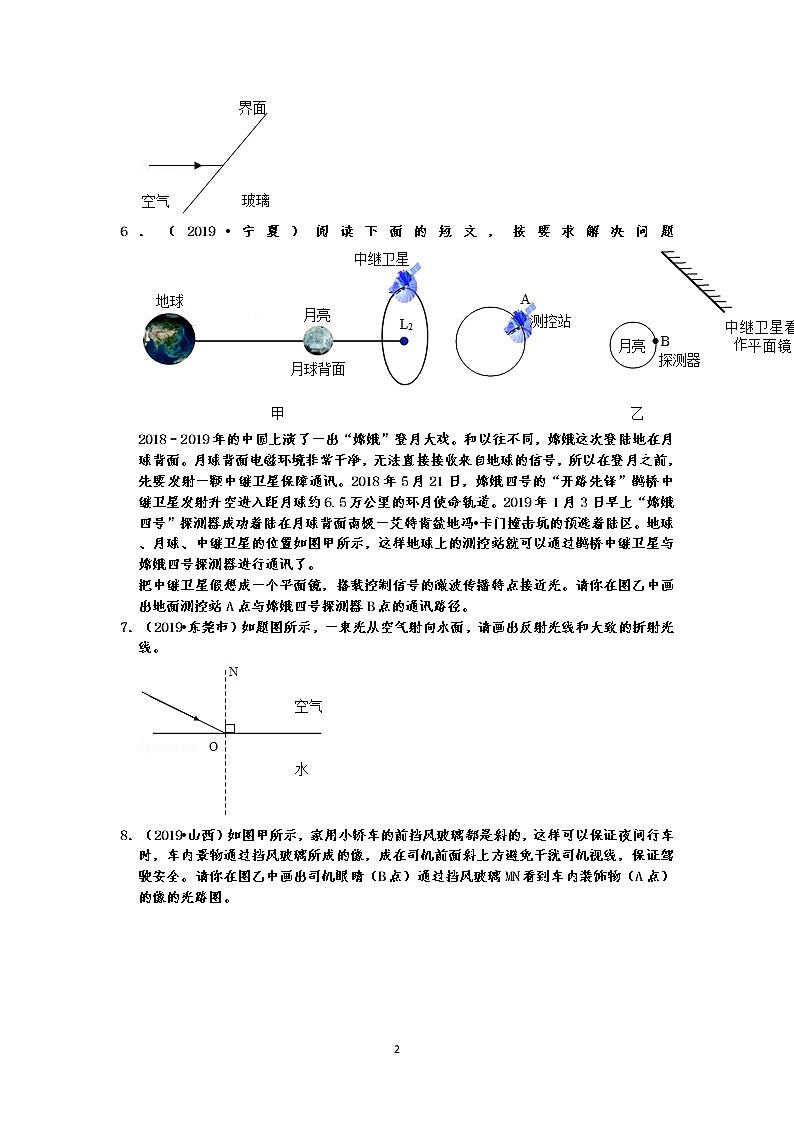

5．（2019•锦州）如图所示，一束光线从空气射入玻璃中，请在图中画出该光线在界面处发生反射和折射的大致光路。
6．（2019•宁夏）阅读下面的短文，按要求解决问题
2018﹣2019年的中国上演了一出“嫦娥”登月大戏。和以往不同，嫦娥这次登陆地在月球背面。月球背面电磁环境非常干净，无法直接接收来自地球的信号，所以在登月之前，先要发射一颗中继卫星保障通讯。2018年5月21日，嫦娥四号的“开路先锋”鹊桥中继卫星发射升空进入距月球约6.5万公里的环月使命轨道。2019年1月3日早上“嫦娥四号”探测器成功着陆在月球背面南极一艾特肯盆地冯•卡门撞击坑的预选着陆区。地球、月球、中继卫星的位置如图甲所示，这样地球上的测控站就可以通过鹊桥中继卫星与嫦娥四号探测器进行通讯了。
把中继卫星假想成一个平面镜，搭载控制信号的微波传播特点接近光。请你在图乙中画出地面测控站A点与嫦娥四号探测器B点的通讯路径。
7．（2019•东莞市）如题图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。

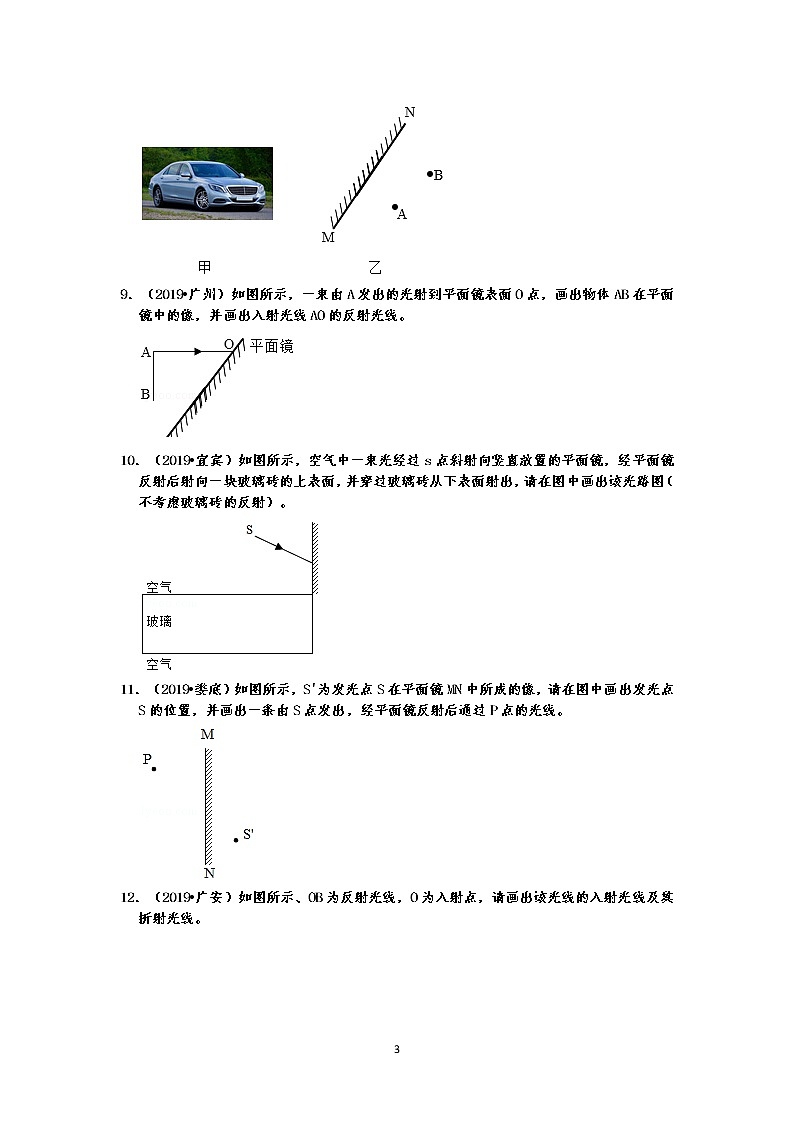

8．（2019•山西）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。请你在图乙中画出司机眼睛（B点）通过挡风玻璃MN看到车内装饰物（A点）的像的光路图。
9．（2019•广州）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
10．（2019•宜宾）如图所示，空气中一束光经过s点斜射向竖直放置的平面镜，经平面镜反射后射向一块玻璃砖的上表面，并穿过玻璃砖从下表面射出，请在图中画出该光路图（不考虑玻璃砖的反射）。
11．（2019•娄底）如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。
12．（2019•广安）如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。
13．（2019•安徽）光从空气斜射到水面时，一部分光射进水中，另一部分光返回到空气中，其光路如图甲。现在让光逆着折射光线的方向从水中斜射到与空气的分界面，请在图乙中画出相应的折射光线和反射光线。
14．（2019•连云港）如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B点的爸爸，请画出此现象的光路图。
15．（2019•青岛）自行车尾灯的反光原理如图所示。请完成反射光路，并标出反射角度数。
16．（2019•济宁）如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。请画出光的传播路径。
17．（2019•淮安）画出图中入射光线AO的反射光线OB。
18．（2019•泰安）如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处。请你作出这条入射光线并完成光路图。
19．（2019•天水）一束光线AO与水平方向成30°角斜射到平静的水面上。
（1）在图中画出入射光线AO的反射光线OB；
（2）在图中画出入射光线AO的折射光线OC的大致方向。
20．（2019•云南）请在图中画出三角形ABC在平面镜MN中所成的像。
21．（2019•铜仁市）如图所示，A′B′是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
22．（2019•哈尔滨）如图所示，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹）
23．（2019•烟台）汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。”（如图）。请在图中通过作图确定“大镜”的位置。
24．（2019•聊城）如图所示，画出物体AB在平面镜中的像A′B′。
25．（2019•凉山州）如图所示，请作出物体AB在平面镜MN中所成的像A′B′。
26．（2019•南充）如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。
二．解答题（共1小题）
27．（2019•上海）在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。
参考答案
1．【解答】解：光从玻璃中斜射入空气时，折射光线和入射光线分居法线两侧，折射角大于入射角，据此在空气中法线的另一侧作出折射光线，如图所示：
2．【解答】解：当光线垂直射向a界面时，其传播方向不改变；当光从玻璃斜射入空气中时，折射光线将向远离法线的方向偏折，即入射角小于折射角。如下图所示：
3．【解答】解：（1）作出发光点A关于平面镜的对称点，即为像点A′，连接A′B点交平面镜于点O，沿OB画出反射光线，连接AO画出入射光线，如图所示；
（2）OB又斜射到空气和水的界面时，根据光的折射定律：折射光线、入射光线和法线在同一平面内，折射光线与入射光线分居法线两侧，光从水斜射入空气中，折射角大于入射角，据此作图如下：
4．【解答】解：（1）根据平面镜成像像与物关于镜面对称的特点，作出妈妈戴的帽子的像点B′，然后连接AB′，与海水和玻璃的界面交于点O，即为入射点，连接BO即为入射光线，连接OA即为反射光线，彬彬逆着光线看去，则刚好看到一条鱼跟妈妈戴的帽子正上方的像重合在一起。如图所示：
（2）水中鱼发出的光线由水斜射入空气发生折射后进入人眼，人眼逆着折射光线看到鱼的像在B′点，根据光的折射规律可知，鱼的实际位置C应该在像的右侧，如图所示：
5．【解答】解：过入射点O作垂直于界面的法线，根据反射光线、入射光线分居法线两侧，反射角等于入射角画出反射光线；根据折射角小于入射角画出折射光线。如图所示：
6．【解答】解：由题知，把中继卫星假想成一个平面镜，搭载控制信号的微波传播特点接近光，所以可以用平面镜成像的原理来画出它们之间的通讯路径；步骤如下：
①做B关于平面镜（中继卫星）的对称点B′，
②连接AB′，与镜面的交点为入射点O，
③再连接BO并画上箭头表示“入射光线”，则OA为“反射光线”。如下图所示：
7．【解答】解：图中法线已经画出，在法线右侧空气中画出反射光线，使反射角等于入射角；在水中法线的另一侧画出折射光线，使折射角小于入射角，如图所示：
8．【解答】解：作出车内装饰物（A点）关于平面镜的对称点A′，即为像点，连接A′B交平面镜于点O，连接AO画出入射光线，沿OB画出反射光线，如图所示：
9．【解答】解：先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像；
过入射点O作与镜面垂直的直线即为法线，根据光的反射定律反射角等于入射角作出反射光线，如图所示：
10．【解答】解：（1）首先垂直于镜面作出法线，然后根据反射角等于入射角，在法线的下侧画出反射光线；
（2）光线射到玻璃砖上表面时发生折射，当光从空气斜射入玻璃时，入射光线和折射光线分居法线的两侧，折射角小于入射角；
当光从玻璃斜射入空气时，入射光线和折射光线分居法线的两侧，折射角大于入射角。如下图所示：
11．【解答】解：作出像点S′的对称点，即为发光点S，连接S′P，与镜面的交点为入射点O，再连接SO，画上箭头，则SO为入射光线，OP为反射光线。如下图所示：
12．【解答】解：由图知，反射光线与水面的夹角是45°，所以反射角为90°﹣45°＝45°；
先过入射点O作出法线，然后根据反射角等于入射角，作出入射光线AO，
光从水中斜射入空气中，折射角大于入射角，据此作出折射光线OC，如图所示：
13．【解答】解：图中已经过入射点O作出垂直于界面的法线，根据反射角等于入射角在水中法线的另一侧画出反射光线；
光从水斜射入空气中，根据折射角大于入射角画出折射光线，折射光线要比原来远离法线。如图所示：
14．【解答】解：由题知，小明的眼睛在A点，爸爸在B点，小明在A点通过平面镜看到了B点的爸爸，
作B点关于镜面的对称点B′，即为像点，连接像点和A点与镜面相交于一点O，即为入射点，连接BO、OA，则BO是入射光线，OA为反射光线，如下图所示。
15．【解答】解：过入射点垂直反射面作出法线，再根据反射角等于入射角作出反射光线，注意反射光线到达下面的反射面再次进行反射，而且最后的反射光线与原入射光线平行，故反射角为30°，注意法线要用虚线，如图：
16．【解答】解：潜望镜内平面镜与水平面成45°角，由光的反射定律可知，反射光线与入射光线垂直；
过反射点作竖直向下的反射光线，再过二次反射点作垂直于入射光线的反射光线。如图所示：
17．【解答】解：先过入射点作出法线，再根据反射光线和入射光线分居在法线的两侧，使反射角等于入射角作出反射光线OB即可，如图所示：
18．【解答】解：过镜面作出点S的对称点S′，即为点光源S在平面镜中的像，连接S′P与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线，如下图所示：
19．【解答】解：图中入射光线与水面的夹角为30°，故入射角为90°﹣30°＝60°；由于反射角等于入射角，故反射角为60°。
光由空气斜射进入水中时，折射光线向靠近法线方向偏折，折射角小于入射角，据此完成光路，如下图所示：
20．【解答】解：①作A点关于镜面的对称点A′；（做对称点留下的作图痕迹是对应点的虚线连线和垂直符号）
②作B点关于镜面的对称点B′；
③作C点关于镜面的对称点C′；
④用虚线连接A′B′，B′C′，A′C′，则△A′B′C′就是△ABC在平面镜MN中所成的像。
作图如下：
21．【解答】解：分别作出像A′B′端点A′、B′关于平面镜的对称点A、B，用实线连接A、B即为物体AB．如图所示：
22．【解答】解：过平面镜作A点的对称点，即为烛焰上A点在平面镜中所成的像A′．如图所示：
23．【解答】解：由题意可知，“大镜”将四邻景物射来的光线反射到盆中的水面，水面又将光线反射到人的眼睛；
由光的反射定律知，反射角等于入射角，所以先做出入射光线AO与反射光线OB的夹角的平分线（即为法线），然后再过入射点作法线的垂线即为“大镜”的位置。如下图所示：
24．【解答】解：根据平面镜成像的特点，先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：
25．【解答】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像。如图所示：
26．【解答】解：
根据像与物体关于平面镜对称先作出S的像点S'，连接S'P，与平面镜的交点即为入射点，再连接A与入射点连线为入射光线，P与入射点连线为反射光线，如图所示：
二．解答题（共1小题）
27．【解答】解：由入射角为60°，可得反射角也为60°，在法线右侧画出反射光线，反射角等于入射角为60°，如图所示：
