北师大版初中物理九年级第12章《欧姆定律》章末测试卷课件

这是一份北师大版初中物理九年级第12章《欧姆定律》章末测试卷课件，共22页。

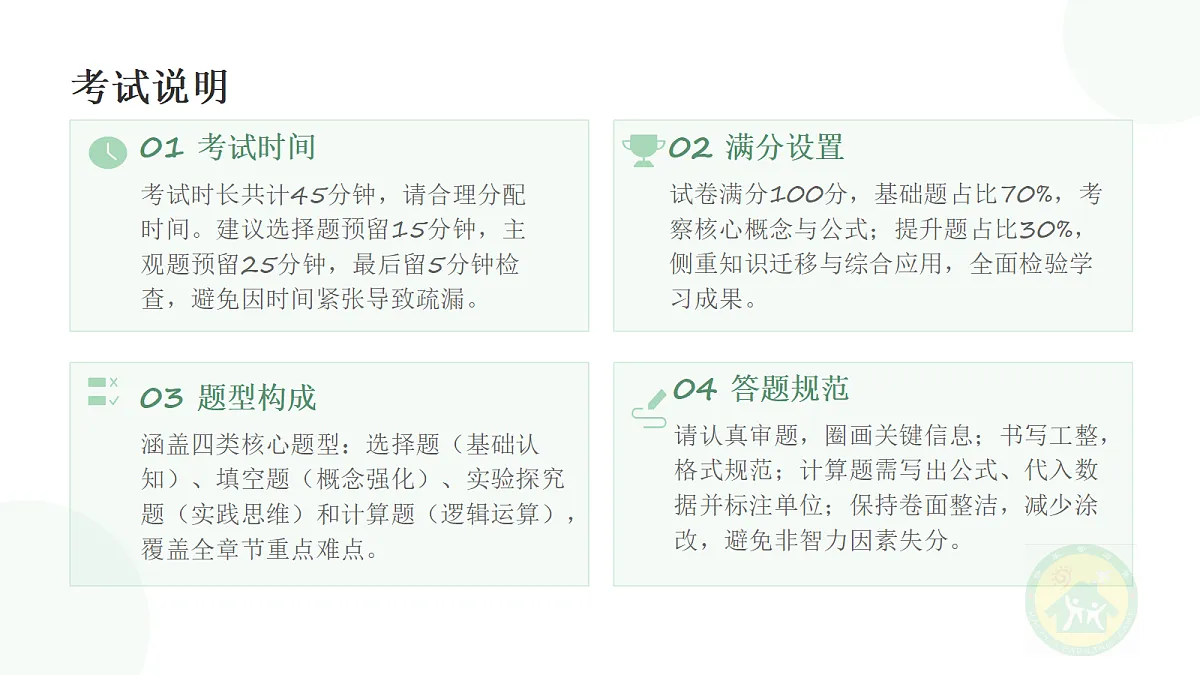

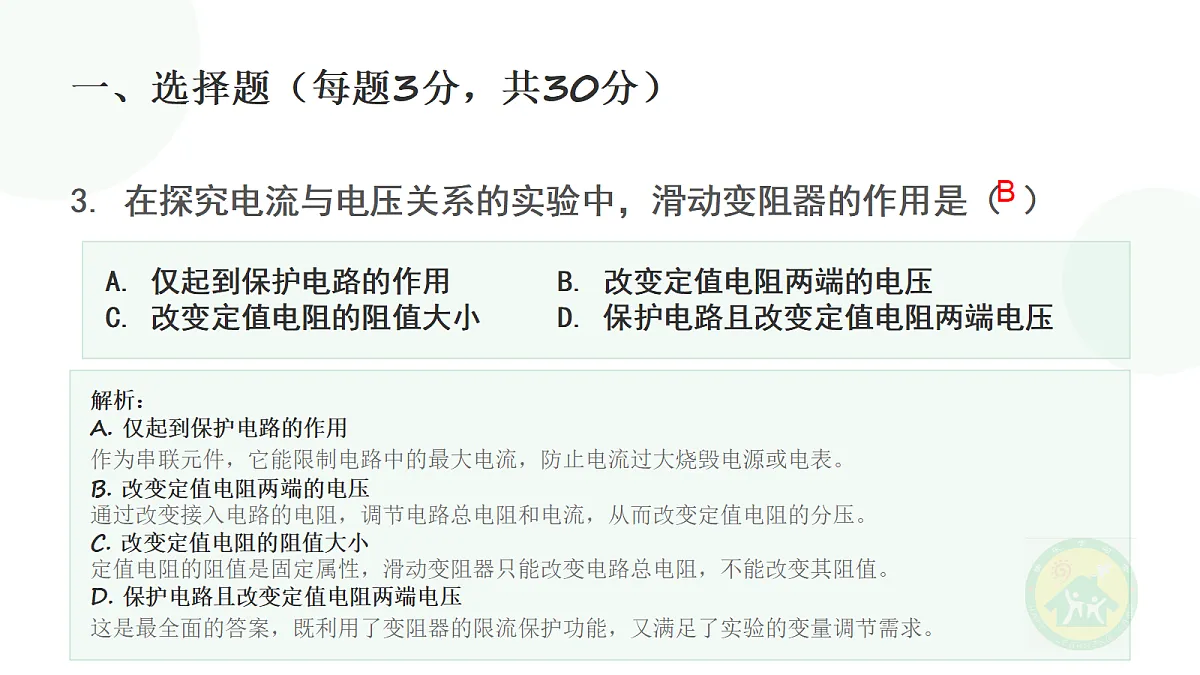

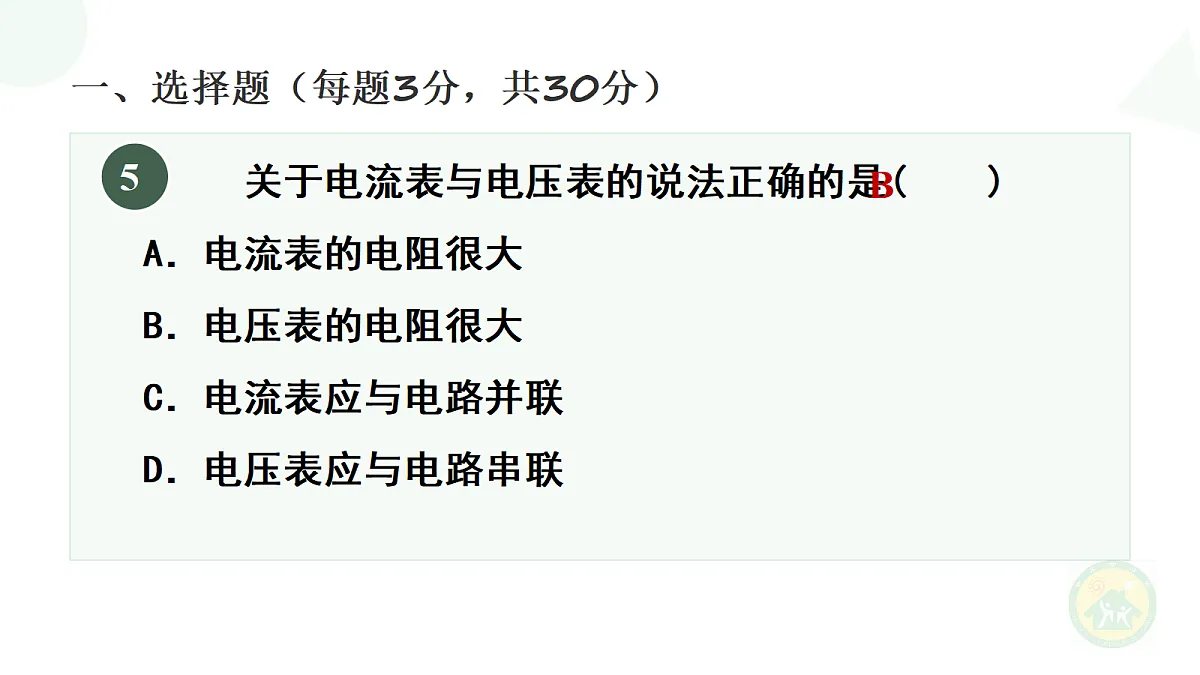

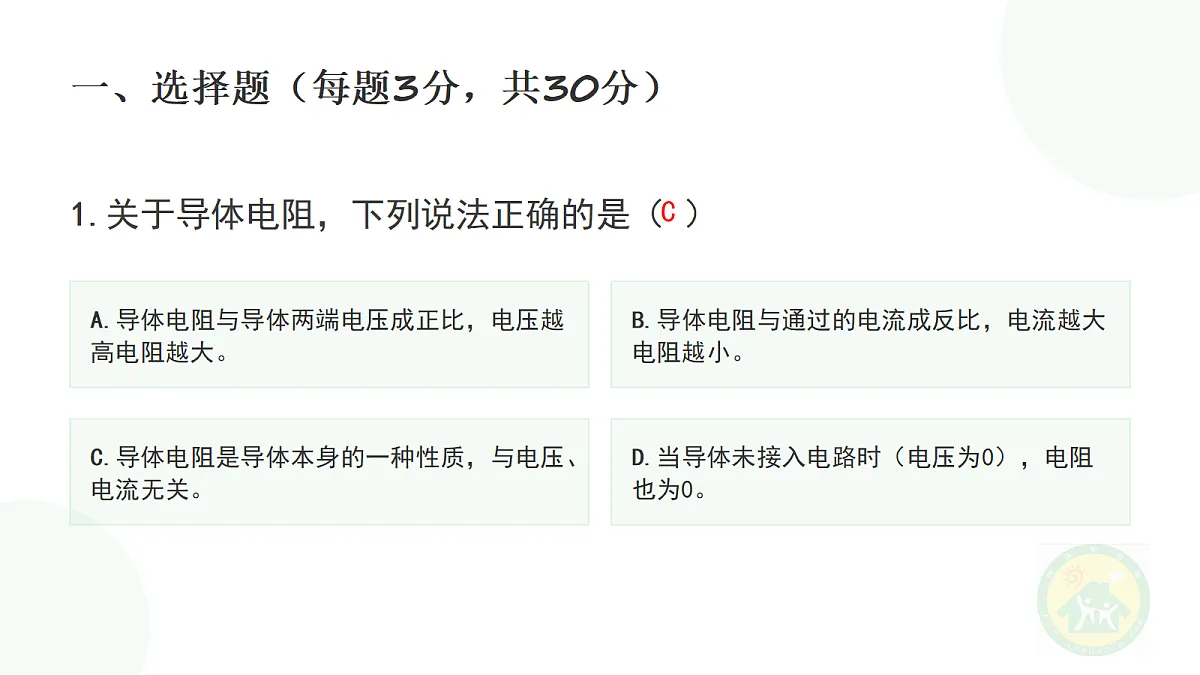

第十二章 章末测试卷北师大版九年级物理全一册考试说明01 考试时间考试时长共计45分钟，请合理分配时间。建议选择题预留15分钟，主观题预留25分钟，最后留5分钟检查，避免因时间紧张导致疏漏。02 满分设置试卷满分100分，基础题占比70%，考察核心概念与公式；提升题占比30%，侧重知识迁移与综合应用，全面检验学习成果。03 题型构成涵盖四类核心题型：选择题（基础认知）、填空题（概念强化）、实验探究题（实践思维）和计算题（逻辑运算），覆盖全章节重点难点。04 答题规范请认真审题，圈画关键信息；书写工整，格式规范；计算题需写出公式、代入数据并标注单位；保持卷面整洁，减少涂改，避免非智力因素失分。一、选择题（每题3分，共30分）1.关于导体电阻，下列说法正确的是（ ）A.导体电阻与导体两端电压成正比，电压越高电阻越大。B.导体电阻与通过的电流成反比，电流越大电阻越小。C.导体电阻是导体本身的一种性质，与电压、电流无关。D.当导体未接入电路时（电压为0），电阻也为0。C随堂练习：欧姆定律应用2.某导体两端的电压为 3V 时，通过该导体的电流为 0.3A。若电压增大5伏时，不考虑温度对导体电阻的影响，试求该导体的电阻阻值为（ ）解析：A. 1 Ω—— 误区：误将电压与电流相加，混淆基本运算逻辑B. 10 Ω （正确）—— 解析：R = U/I = 3V ÷ 0.3A = 10Ω，电阻由导体本身决定C. 3 Ω—— 误区：直接照搬电压数值，忽略电流对电阻计算的作用D. 30 Ω—— 误区：误将电压与电流相乘，违背欧姆定律公式A. 1 Ω B. 10 Ω C. 3 Ω D. 30 ΩB一、选择题（每题3分，共30分）3. 在探究电流与电压关系的实验中，滑动变阻器的作用是（ ）解析：A. 仅起到保护电路的作用作为串联元件，它能限制电路中的最大电流，防止电流过大烧毁电源或电表。B. 改变定值电阻两端的电压通过改变接入电路的电阻，调节电路总电阻和电流，从而改变定值电阻的分压。C. 改变定值电阻的阻值大小定值电阻的阻值是固定属性，滑动变阻器只能改变电路总电阻，不能改变其阻值。D. 保护电路且改变定值电阻两端电压这是最全面的答案，既利用了变阻器的限流保护功能，又满足了实验的变量调节需求。A. 仅起到保护电路的作用 B. 改变定值电阻两端的电压C. 改变定值电阻的阻值大小 D. 保护电路且改变定值电阻两端电压B物理随堂练习4如图所示，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向右移动时，电路中电流表和电压表的示数变化情况是（ ）A.电流表示数变大，电压表示数变大B.电流表示数变大，电压表示数变小C.电流表示数变小，电压表示数变大D.电流表示数变小，电压表示数变小D一、选择题（每题3分，共30分） 关于电流表与电压表的说法正确的是(　　)A．电流表的电阻很大　B．电压表的电阻很大C．电流表应与电路并联 D．电压表应与电路串联5B6.小红在做测定灯泡电阻的实验中,将正常的电流表、电压表接入电路,当闭合开关后,发现电流表有读数,电压表读数为零,移动滑动变阻器滑片时电流表读数有变化,电压表读数始终为零,其原因可能是(　　)A.滑动变阻器接触不良　　 　B.开关接触不良C.灯泡短路 D.灯泡的钨丝断了C一、选择题（每题3分，共30分）7.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的图像，下列结论与图像相符的是（　）A．电阻一定时，电流随着电压的增大而增大　　　B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小　　　D．电压一定时，电阻随着电流的增大而减小 C一、选择题（每题3分，共30分）8.已知R1＝3R2，分别把R1、R2接到6 V的电源上，通过它们的电流比I1∶I2等于（ ）A．1∶3　 B．3∶1　 C．2∶1　 D．4∶19.一导体接到电路中 ，如果把它两端的电压增大到原来的三倍，下列说法中正确的是（ ）A．它的电阻是原来的三倍 B．它的电流保持不变C．它的电流是原来的三分之一 D．它的电流是原来的三倍 AB一、选择题（每题3分，共30分）一、选择题（每题3分，共30分）10. 一个定值电阻两端的电压是3 V时，通过它的电流是0.4 A，如果加在它两端的电压是6 V时，用量程是0.6 A的电流表测量通过这个定值电阻的电流，判断（　 ）　　A. 可以的　 B. 不可以的　　C. 无法确定Ｂ二、填空题（每空2分，共20分）1.导体的电阻是导体本身的一种性质，它的大小决定于导体的 、 、 和 。材料、长度、横截面积温度2.当加在某导体两端电压为4V时，通过它的电流为0.25A，则这导体的电阻为______Ω；当加在它两端的电压增大1倍时，导体中通过的电流为_______，该导体的电阻为______ Ω。160.5A16二、填空题（每题4分，共20分）3.在探究电流与电阻关系的实验中，需采用控制变量法。为了研究电流与电阻的对应变化，实验中必须保持导体两端的 ______ 恒定不变。4.“伏安法”测量定值电阻的实验原理是基于欧姆定律的推导式。通过仪表测得电压U和电流I后，计算电阻的表达式为 ______。5.某种热敏电阻的阻值随环境温度升高而显著减小，呈现负温度系数特征。这种热敏电阻的英文缩写是 ______（选填“NTC”或“PTC”）。电压NTC三、实验探究题（第1题5分，共30分）初中物理电学实验专题复习 · 探究欧姆定律1.如图：是某同学设计测电阻的电路，图中①是 表， ②是 表。为使①表的读数减小，滑片P应向 移动。为使②表的读数增加P应向 移动。电流表电压表右左三、实验探究题（第2题5分，共30分）2.如图：闭合两个开关，看到的现象是 点燃两酒精灯，在加热过程中发现 。电流表甲无示数；电流表乙有示数三、实验探究题（第3题20分，共30分）3.如图是研究欧姆定律的实验装置。（1）请把电路图补充完整并连接实物图。AV（2）在连接实物电路的过程中，开关应当处于_____状态，这是为了______________________；在闭合开关之前，滑动变阻器的滑片应当处于___________处，这是为了____________________。断开防止连接错误，造成短路阻值最大使电路中电流最小，保护电路元件。三、实验探究题（每题10分，共30分）（3）若要用此装置探究“电阻一定时，电阻上的电流与两端电压的关系”，则要保持 不变，通过改变 ________ 来改变定值电阻两端的________，测出 ,记在表格中。则在此实验过程中滑动变阻器的作用是________________________________________。电阻滑动变阻器滑片位置电压流过定值电阻的电流改变定值电阻两端的电压（4）滑片P应向左移动时，电压表的读数 ，电流表的读数 （填“变大”“不变”“变小”） .变大变大四、计算题（每题5分，共20分）72 1.某电阻允许通过的最大电流是2A,把它接在36V的电路中时，通过的电流是0.5A,问它能否可接在220V的电路中使用？解:因为： I2>2A所以这电阻不能接在220V的电路中使用。四、计算题（每题5分，共20分）2.有一个电阻，在它两端加上4V的电压时，通过电阻的电流为2A，假如将电压变为10V，通过电阻的电流为多少？解：R=U/I=4V/2A=2 I=U/R=10V/2  =5A答：电压变为10V时通过电阻的电流为5A.四、计算题（每题5分，共20分）3、在如图所示的电路中，调节滑动变阻器 R′，使灯泡正常发光，用电流表测得通过它的电流值是0.6A。已知该灯泡正常发光时的电阻是20Ω,求灯泡两端的电压。解：U=IR=0.6A×20Ω=12V灯泡两端的电压是12V。答：四、计算题（每题5分，共20分）4.有甲乙两导体，甲导体的电阻是2Ω，两端电压是2V；乙导体的电阻是４Ω，两端电压是8V。某学生计算甲导体中的电流I甲时，列出：　　试指出以上计算过程错在何处？并用正确的方法计算出甲乙两导体中通过的电流值。误将乙导体两端的电压作为甲导体两端的电压。答：正解：谢谢观看！电学世界，精彩无限。保持好奇心，在探索中发现更多科学的奥秘与乐趣。
