人教版（2024）九年级全册（2024）第2节 热机教学课件ppt

这是一份人教版（2024）九年级全册（2024）第2节 热机教学课件ppt，共21页。PPT课件主要包含了新课引入，新课讲授，吸气冲程，汽油和空气，压缩冲程，都关闭，机械能→动能，排气冲程等内容，欢迎下载使用。

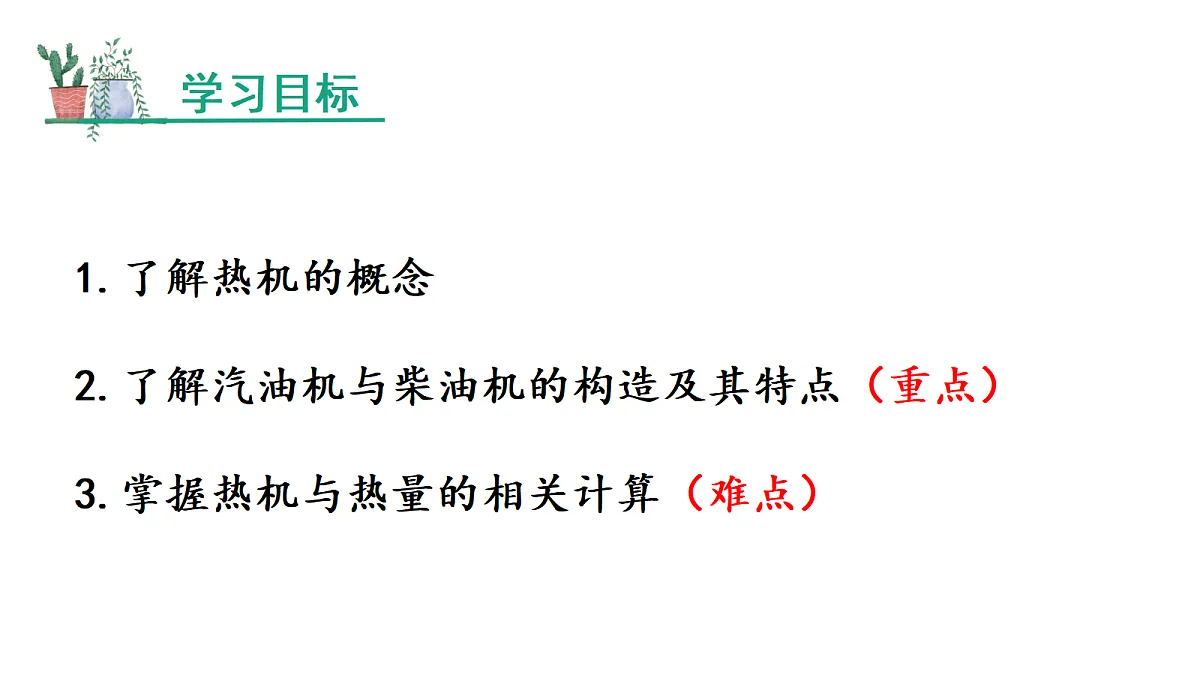

1.了解热机的概念2.了解汽油机与柴油机的构造及其特点（重点）3.掌握热机与热量的相关计算（难点）

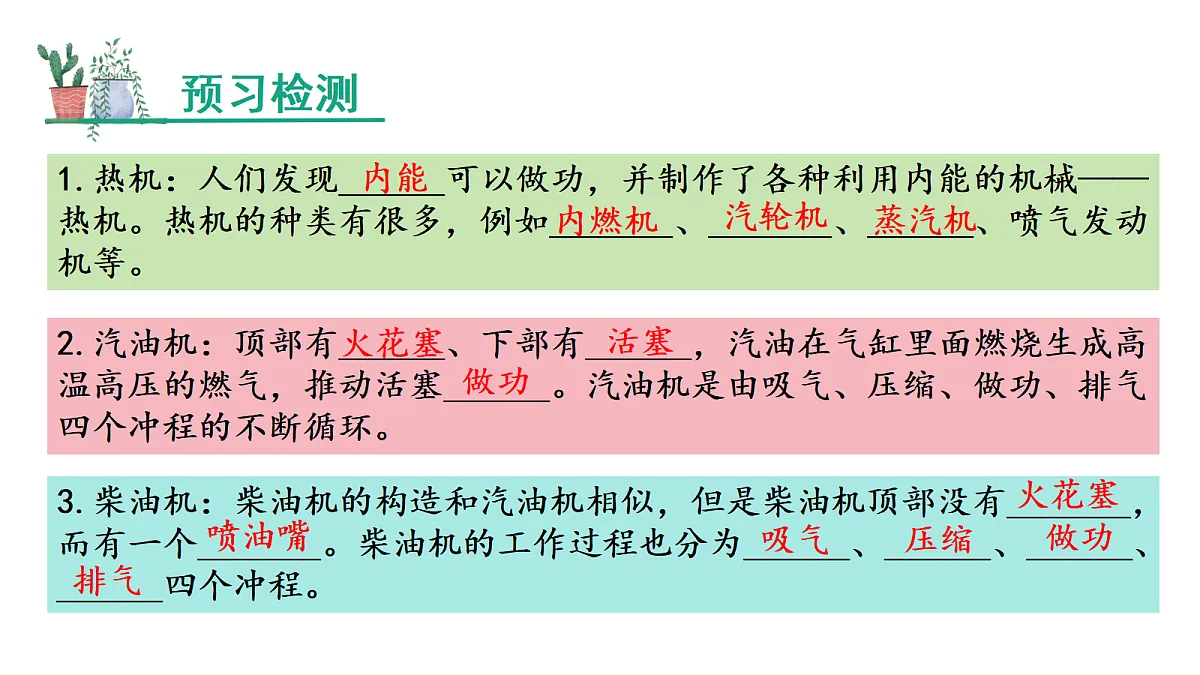

1.热机：人们发现______可以做功，并制作了各种利用内能的机械——热机。热机的种类有很多，例如_______、_______、______、喷气发动机等。
2.汽油机：顶部有______、下部有______，汽油在气缸里面燃烧生成高温高压的燃气，推动活塞______。汽油机是由吸气、压缩、做功、排气四个冲程的不断循环。
3.柴油机：柴油机的构造和汽油机相似，但是柴油机顶部没有_______，而有一个_______。柴油机的工作过程也分为______、______、______、______四个冲程。
2、热机的种类——蒸汽机

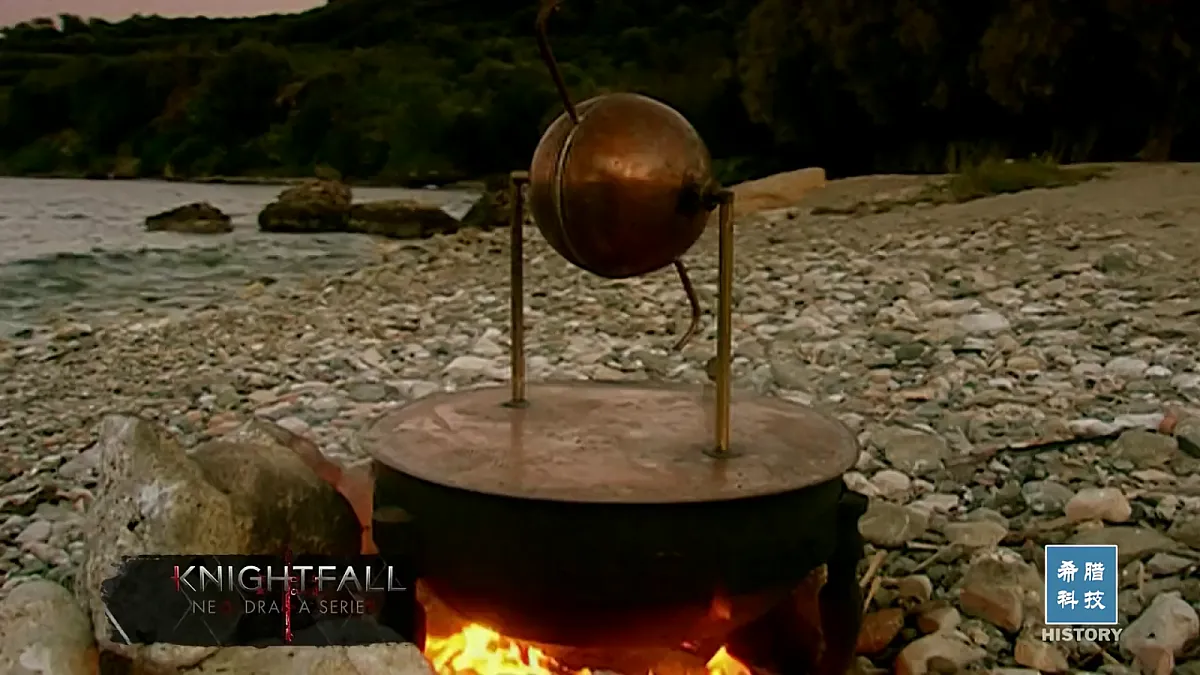

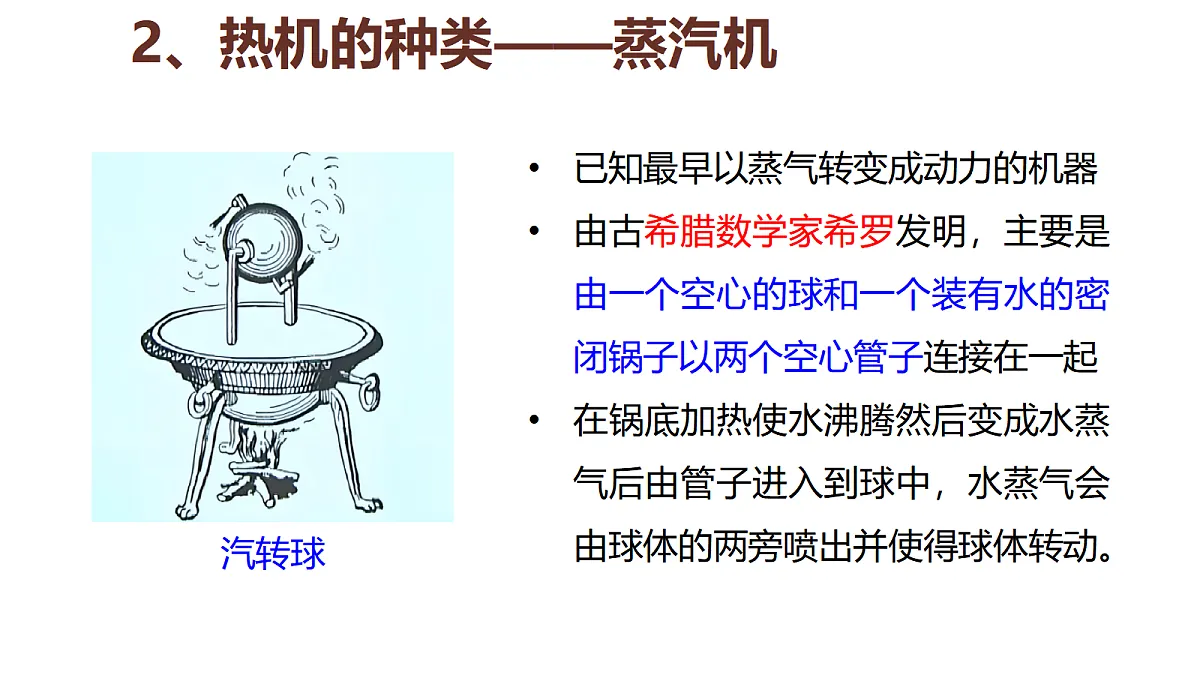

已知最早以蒸气转变成动力的机器由古希腊数学家希罗发明，主要是由一个空心的球和一个装有水的密闭锅子以两个空心管子连接在一起在锅底加热使水沸腾然后变成水蒸气后由管子进入到球中，水蒸气会由球体的两旁喷出并使得球体转动。

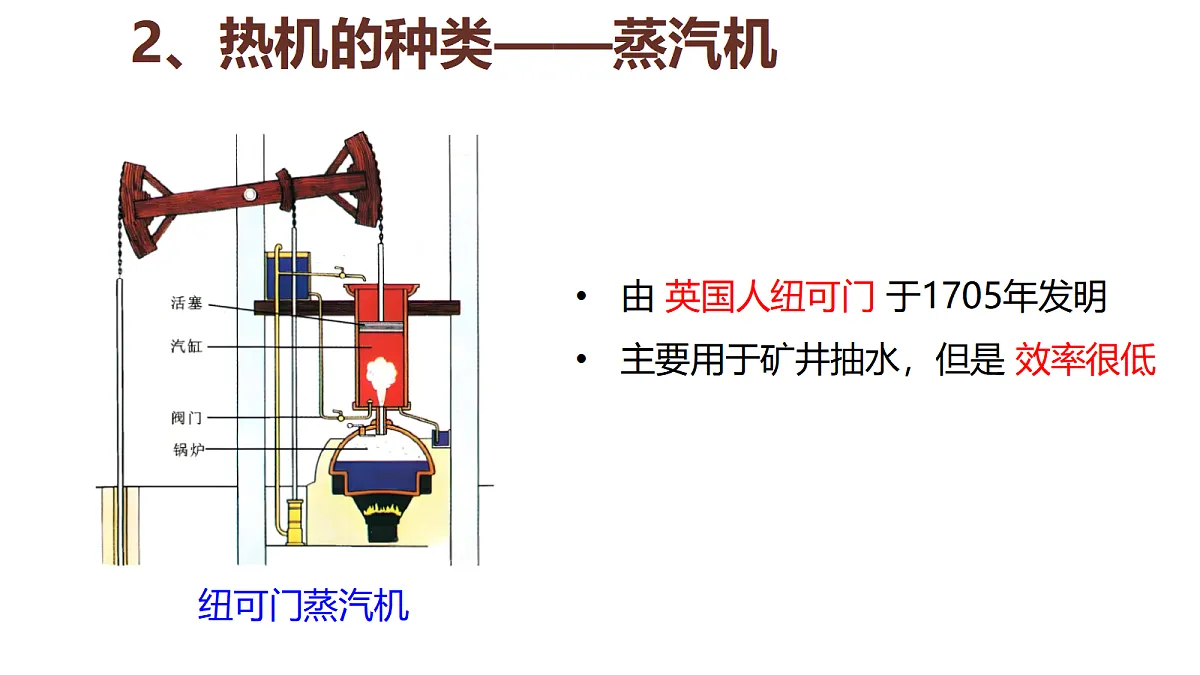

由 英国人纽可门 于1705年发明主要用于矿井抽水，但是 效率很低
火箭、汽车等交通工具是如何获得机械能的呢？

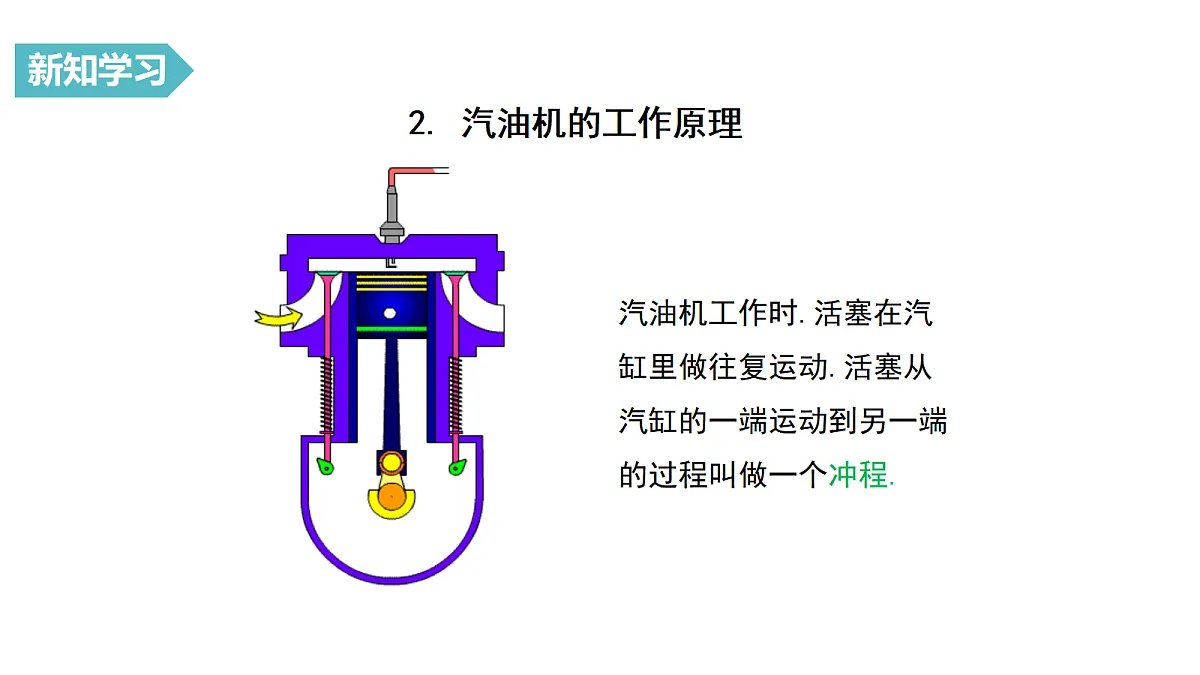

2. 汽油机的工作原理
汽油机工作时.活塞在汽缸里做往复运动.活塞从汽缸的一端运动到另一端的过程叫做一个冲程.
吸气冲程：进气门打开，排气门关闭，活塞由上端向下运动，汽油和空气的混合物从进气门吸入气缸。
1.在四个冲程中，哪些冲程发生了能量的转化？2.哪个冲程使汽车获得了动力？3.哪个冲程排出了汽车的尾气？
得出结论：在压缩冲程，活塞的机械能转化为燃料混合物的内能；做功冲程燃气对活塞做功，内能转化为机械能。做功冲程使汽车获得动力，其余三个冲程依靠飞轮的惯性来完成。
内燃机不能自行启动。开始运转时，要靠外力使飞轮和曲轴转动起来，由曲轴通过连杆带动活塞运动，以后内燃机才能自己工作。
一个工作循环有四个冲程:
活塞往复 次，曲轴转动 周，飞轮转动 圈，对外做功 次,有 次能量转化。
例题：一台柴油机飞轮的转速为2400r/min,则在1s内，柴油机完成 个冲程，对外做功的次数是 次。
汽油机一个工作循环有四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。
以上四个冲程不断循环，活塞就能不断获得机械能。
曲轴（飞轮）转动_____周
进气门______，排气门______，活塞向___运动，___________的混合物进入气缸。曲轴转____周。
进气门和排气门________，活塞向____运动，燃料混合物被_____。内能变_______能量转化：_________ _曲轴转____周。
压缩冲程：发生第一次能量转化
压缩冲程完成后，曲轴转了一圈
1.如图所示，用酒精灯对试管加热，等水沸腾后，可以看到蒸汽把软木塞顶跑。下列说法正确的是（　　）A．用酒精灯加热试管，水内能的增加是通过做功的方式实现的B．蒸气把软木塞顶跑的过程，实现了内能向机械能的转化C．蒸气把软木塞顶跑的过程，相当于汽油机的排气冲程D．试管口出现的白雾是水汽化后形成的水蒸气2.如图所示，工作中的四冲程汽油机正处于________冲程，该冲程将________能转化为机械能，若该汽油机每秒完成40个冲程，则每秒它对外做功_______次。
在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
进气门关闭，排气门打开，活塞向上运动，把废气排出汽缸。
