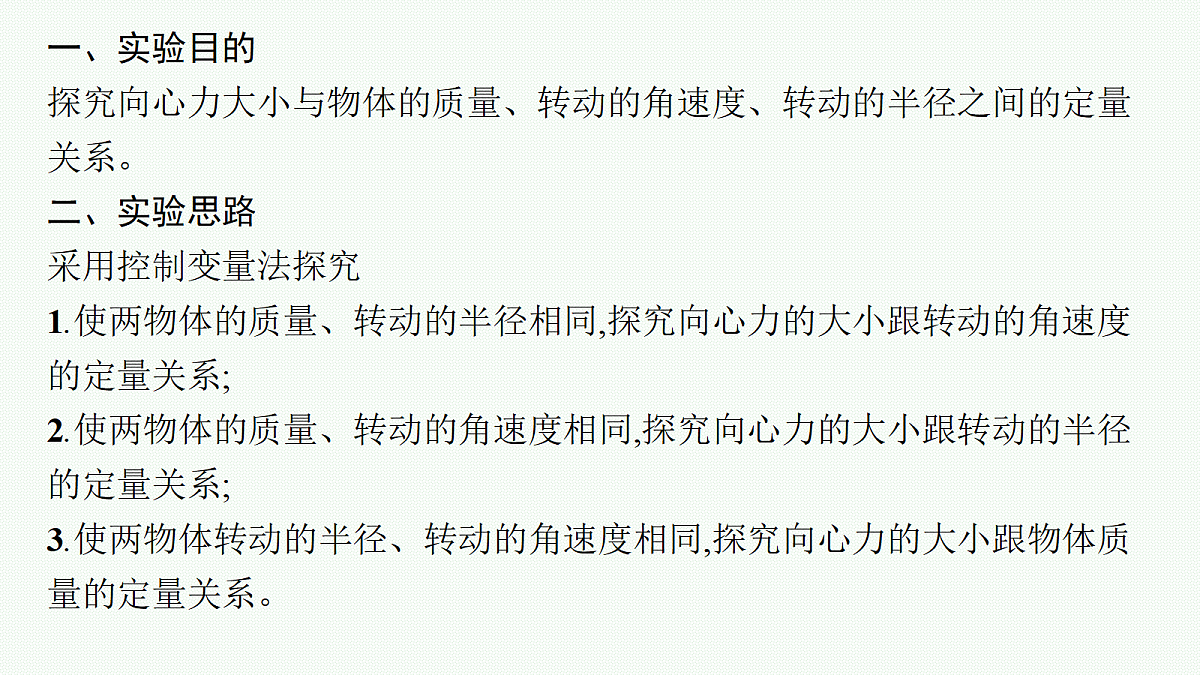

一、实验目的探究向心力大小与物体的质量、转动的角速度、转动的半径之间的定量关系。二、实验思路采用控制变量法探究1.使两物体的质量、转动的半径相同,探究向心力的大小跟转动的角速度的定量关系;2.使两物体的质量、转动的角速度相同,探究向心力的大小跟转动的半径的定量关系;3.使两物体转动的半径、转动的角速度相同,探究向心力的大小跟物体质量的定量关系。

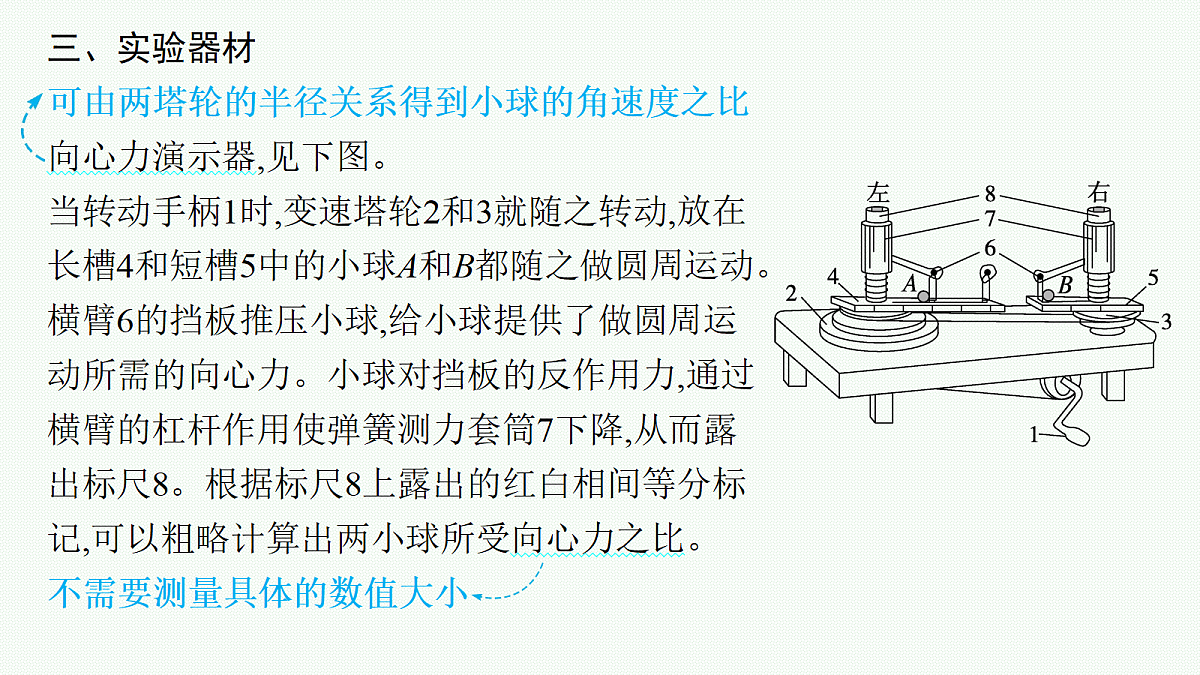

三、实验器材可由两塔轮的半径关系得到小球的角速度之比向心力演示器,见下图。当转动手柄1时,变速塔轮2和3就随之转动,放在长槽4和短槽5中的小球A和B都随之做圆周运动。横臂6的挡板推压小球,给小球提供了做圆周运动所需的向心力。小球对挡板的反作用力,通过横臂的杠杆作用使弹簧测力套筒7下降,从而露出标尺8。根据标尺8上露出的红白相间等分标记,可以粗略计算出两小球所受向心力之比。不需要测量具体的数值大小

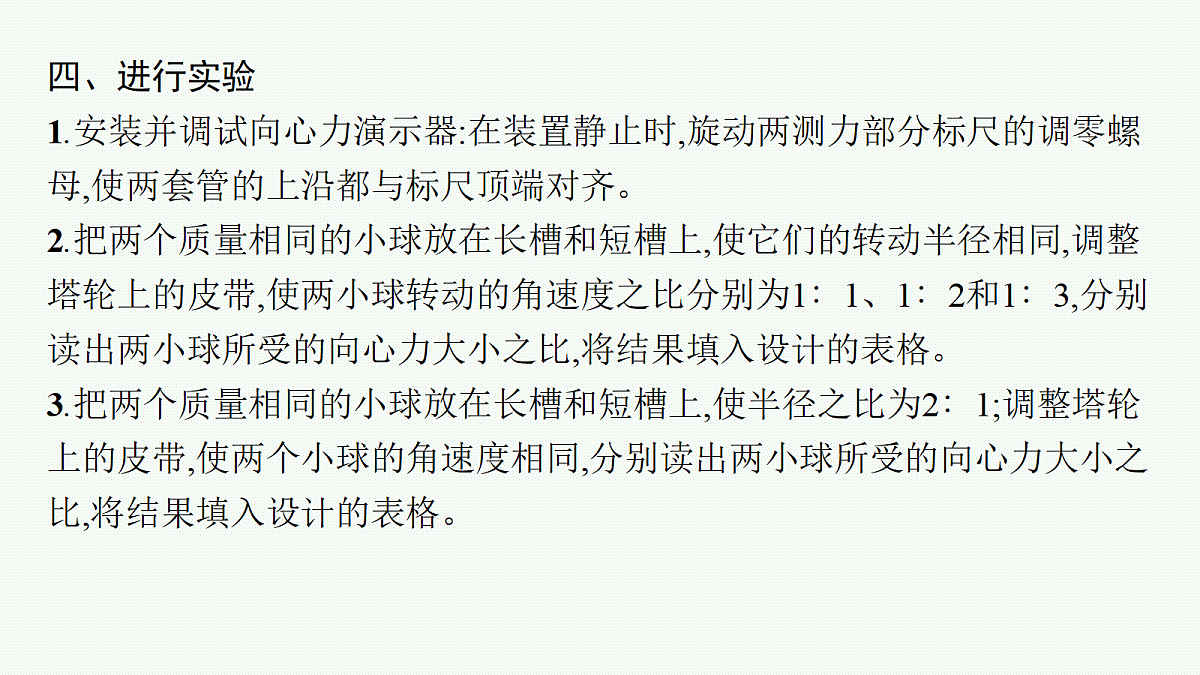

四、进行实验1.安装并调试向心力演示器:在装置静止时,旋动两测力部分标尺的调零螺母,使两套管的上沿都与标尺顶端对齐。2.把两个质量相同的小球放在长槽和短槽上,使它们的转动半径相同,调整塔轮上的皮带,使两小球转动的角速度之比分别为1∶1、1∶2和1∶3,分别读出两小球所受的向心力大小之比,将结果填入设计的表格。3.把两个质量相同的小球放在长槽和短槽上,使半径之比为2∶1;调整塔轮上的皮带,使两个小球的角速度相同,分别读出两小球所受的向心力大小之比,将结果填入设计的表格。

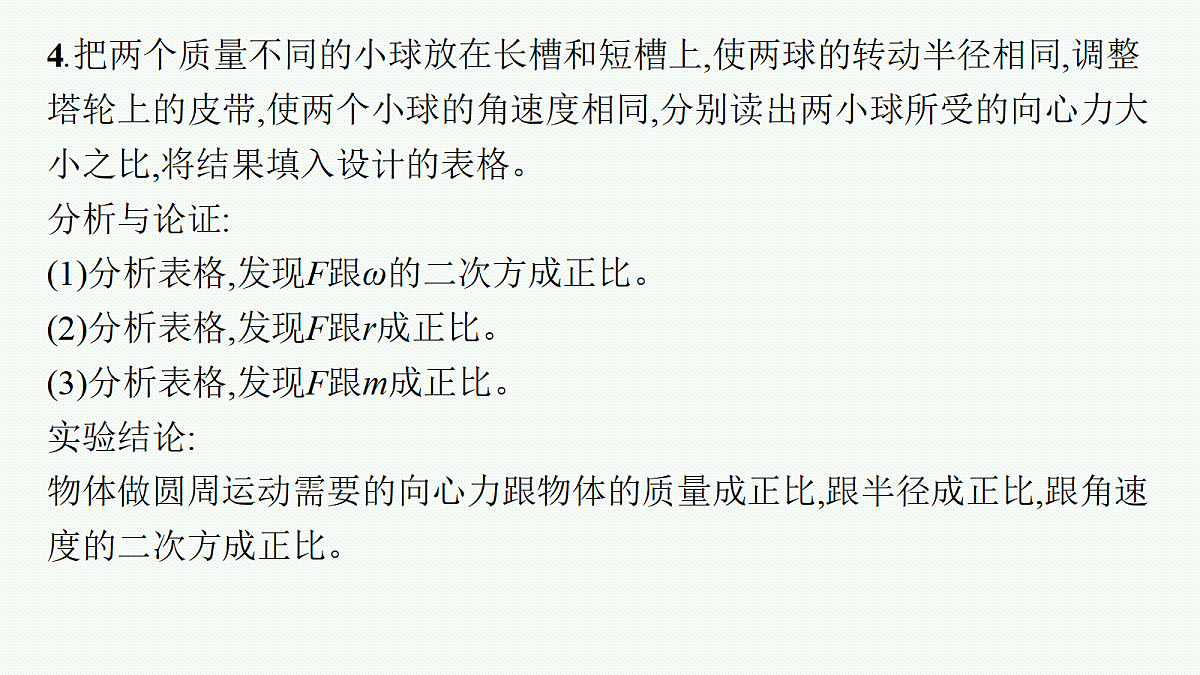

4.把两个质量不同的小球放在长槽和短槽上,使两球的转动半径相同,调整塔轮上的皮带,使两个小球的角速度相同,分别读出两小球所受的向心力大小之比,将结果填入设计的表格。分析与论证:(1)分析表格,发现F跟ω的二次方成正比。(2)分析表格,发现F跟r成正比。(3)分析表格,发现F跟m成正比。实验结论:物体做圆周运动需要的向心力跟物体的质量成正比,跟半径成正比,跟角速度的二次方成正比。

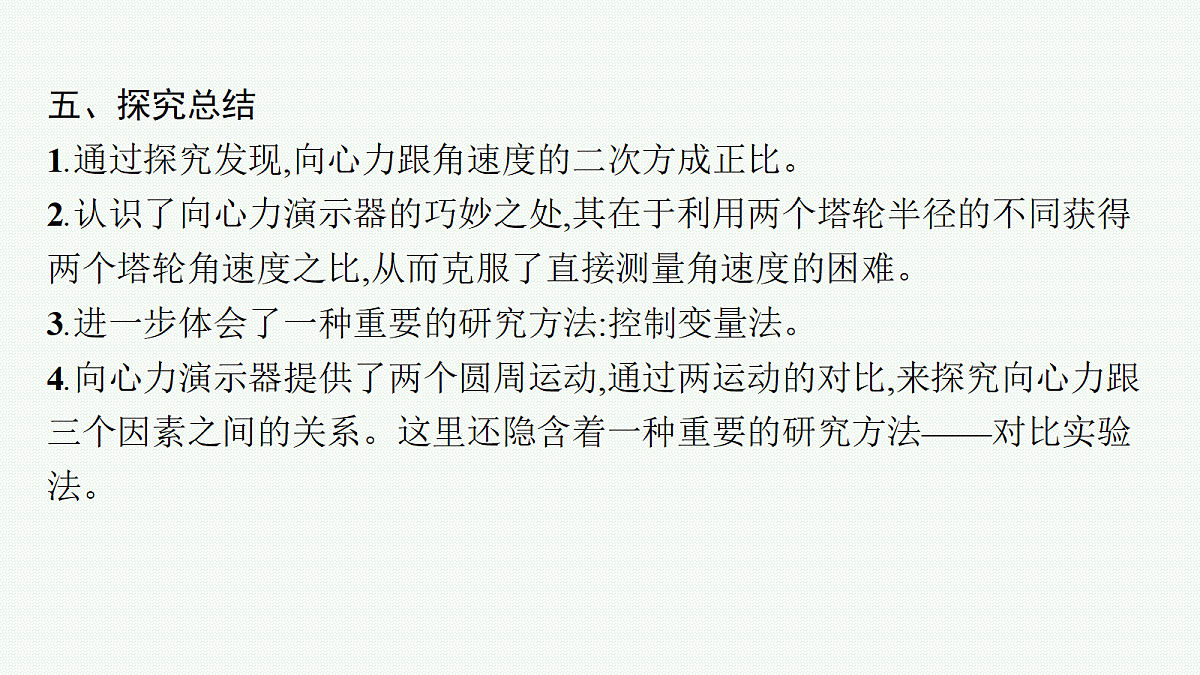

五、探究总结1.通过探究发现,向心力跟角速度的二次方成正比。2.认识了向心力演示器的巧妙之处,其在于利用两个塔轮半径的不同获得两个塔轮角速度之比,从而克服了直接测量角速度的困难。3.进一步体会了一种重要的研究方法:控制变量法。4.向心力演示器提供了两个圆周运动,通过两运动的对比,来探究向心力跟三个因素之间的关系。这里还隐含着一种重要的研究方法——对比实验法。
考向一　实验原理与操作典题1 (2026北京怀柔高三检测)如图是探究向心力的大小F与质量m、角速度ω和半径r之间关系的实验装置图。转动手柄1,可使变速塔轮2和3以及长槽4和短槽5随之匀速转动,皮带分别套在变速塔轮2和3上的不同圆盘上,可使两个槽内的小球6、7分别以不同的角速度做匀速圆周运动。小球做圆周运动的向心力由横臂8的挡板对小球的压力提供,球对挡板的反作用力通过横臂8的杠杆作用使弹簧测力套筒9下降,从而露出标尺10,标尺10上露出的红白相间的等分格显示出两个球所受向心力的比值。
(1)现将两小球分别放在两边的槽内,为了探究小球受到的向心力大小和角速度的关系,下列说法正确的是　　　　。A.在小球运动半径相等的情况下,用质量相同的小球做实验B.在小球运动半径相等的情况下,用质量不同的小球做实验C.在小球运动半径不等的情况下,用质量不同的小球做实验D.在小球运动半径不等的情况下,用质量相同的小球做实验(2)在该实验中应用了　　　　　　　　　(选填“理想实验法” “控制变量法”或“等效替代法”)。
(3)当用两个质量相等的小球做实验,且左边小球的轨道半径为右边小球的2倍时,转动时发现右边标尺上露出的红白相间的等分格数为左边的2倍,则左边变速塔轮与右边变速塔轮之间的角速度之比为　　　　。(4)关于该实验,以下说法正确的是　　　　。A.实验前,应将横臂的紧固螺钉旋紧,以防小球和其他部件飞出造成事故。实验时,转动速度越快越好,这样标尺露出的格数就越过多,便于观察B.注意防止皮带打滑,尽可能保证角速度的比值不变C.摇动手柄时,不要求转速均匀,只要标尺露出格数就能读数D.圆盘转动时,可以伺机靠近、用手制动
考向二　实验数据处理与误差分析典题2 用如图所示的实验装置探究小球做匀速圆周运动所需向心力的大小F与质量m、角速度ω和半径r之间的关系,转动手柄,使变速塔轮、长槽和短槽随之匀速转动。小球做圆周运动的向心力由横臂的挡板提供,同时小球对挡板的弹力使弹簧测力筒下降,标尺上露出的红白相间的等分格数之比即为两个小球所受向心力的比值。
(1)已知小球在挡板A、B、C处做圆周运动的轨道半径之比为1∶2∶1,在探究向心力的大小与圆周运动半径的关系时,应选择两个质量相同的小球,分别放在C挡板处与　　　　(选填“A”或“B”)挡板处,同时选择半径　　　　(选填“相同”或“不同”)的两个塔轮进行实验。(2)由更精确的实验可得向心力的表达式为F=mrω2。在某次探究实验中,当两个完全相同的小球转动的半径相等时,图中标尺上的等分格显示出两个小球所受向心力的比值为1∶4,由此表达式可求得与皮带连接的变速塔轮对应的半径之比为　　　　。
解析 (1)在探究向心力的大小与圆周运动半径的关系时,应保持小球的质量和转动的角速度相等,即选择半径相同的两个塔轮进行实验,让小球做圆周运动的半径不同,即分别放在C挡板处与B挡板处。(2)根据F=mω2r,两小球所受向心力之比为1∶4,当半径和质量相等时,则转动的角速度之比为1∶2,因为靠皮带传动,变速塔轮边缘的线速度大小相等,根据v=rω知,与皮带连接的变速塔轮对应的半径之比为2∶1。
考点二　实验的改进与创新
考向一　实验器材的创新典题3 (2025山西长治高三期中)下图是探究向心力与角速度大小关系的装置。电动机的竖直转轴上,固定有光滑水平直杆,直杆上距转轴中心L=40 cm处固定有一直径d=1.00 cm的竖直遮光杆。水平直杆上套有质量为0.20 kg的物块,物块与固定在转轴上的力传感器通过细线连接。当物块随水平直杆匀速转动时,细线拉力F的大小可由力传感器测得,遮光杆经过光电门的时间可由光电计时器测得。
(1)若遮光杆经过光电门时的遮光时间为0.10 s,则直杆转动的角速度为　　　　 rad/s。(2)保持物块的质量和细线的长度不变,改变转轴的角速度,测得F与对应角速度ω的数据如下表,在图中描点并作出图像。
考向二　实验思路的创新典题4 (2025湖北名校联考模拟预测)某科技小组想验证向心力大小的表达式,实验装置如图所示。(1)本实验采用的实验方法是　　　　。A.等效法B.放大法C.控制变量法
(2)考虑到实验环境、测量条件等实际因素,对于这个实验的操作,下列说法正确的是　　　　(填选项前的字母)。A.相同体积的小球,选择密度大一些的小球可以减小空气阻力的影响B.应使小球的释放位置尽量高一点,使小球获得较大的初速度,减小实验误差C.每组实验过程中力传感器的示数一直变化,小组成员应记录力传感器示数的平均值
