题型一　运动图像的理解及应用

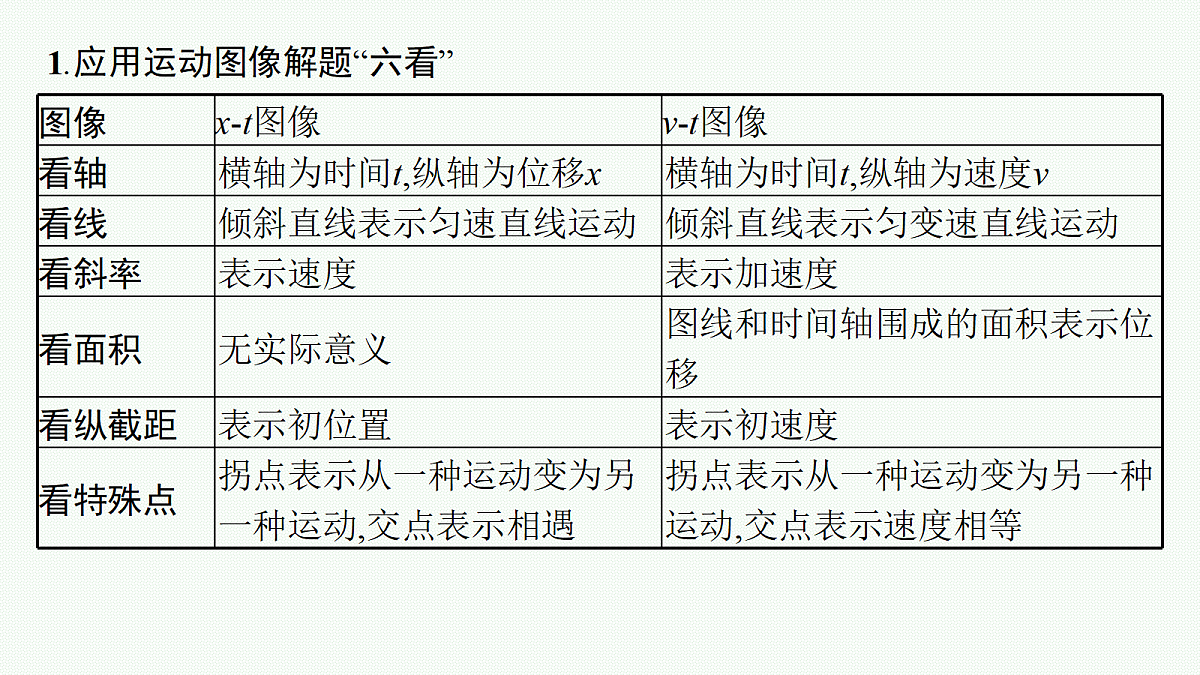

1.应用运动图像解题“六看”

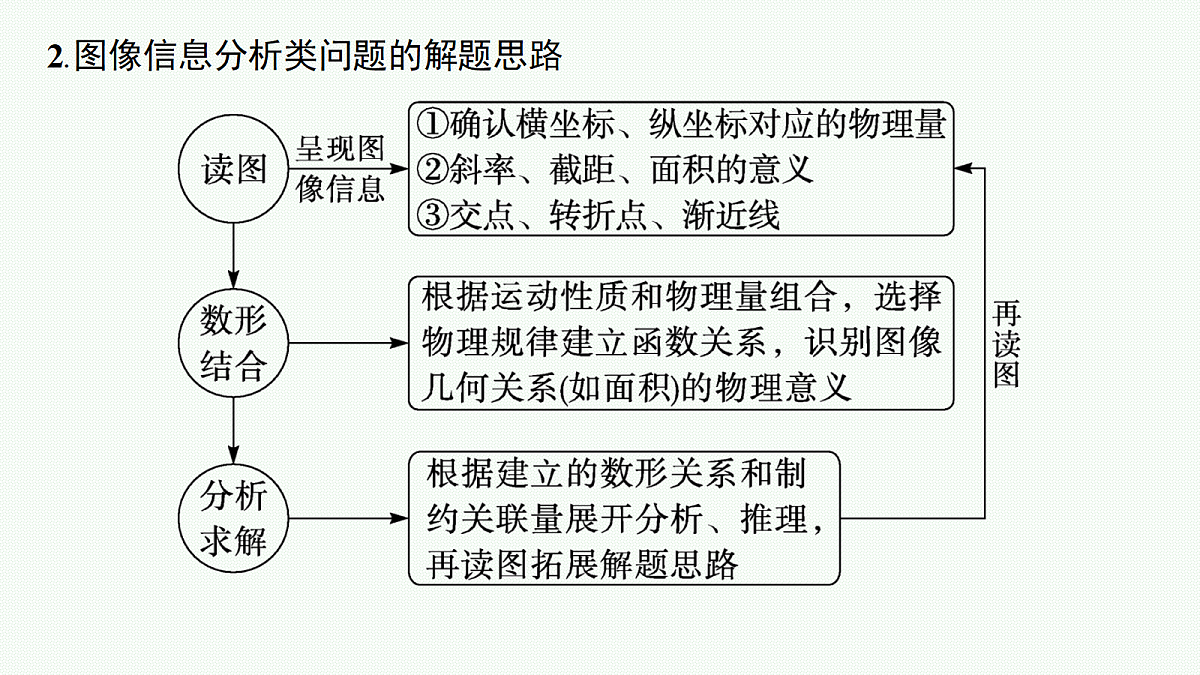

2.图像信息分析类问题的解题思路

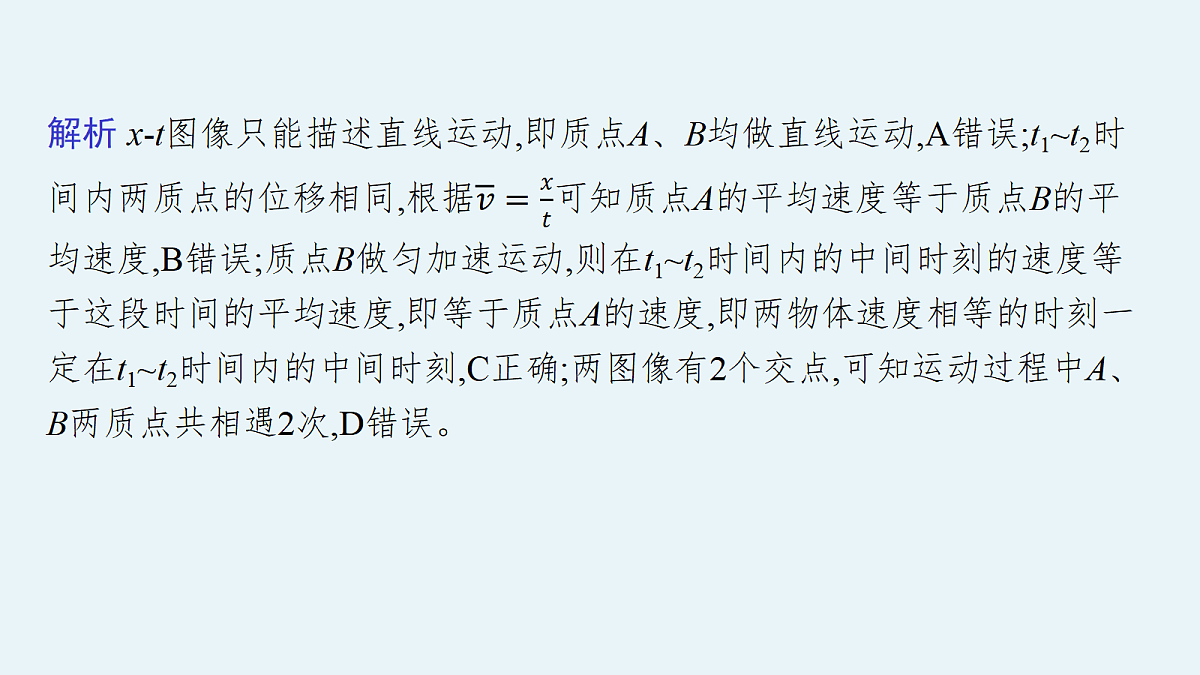

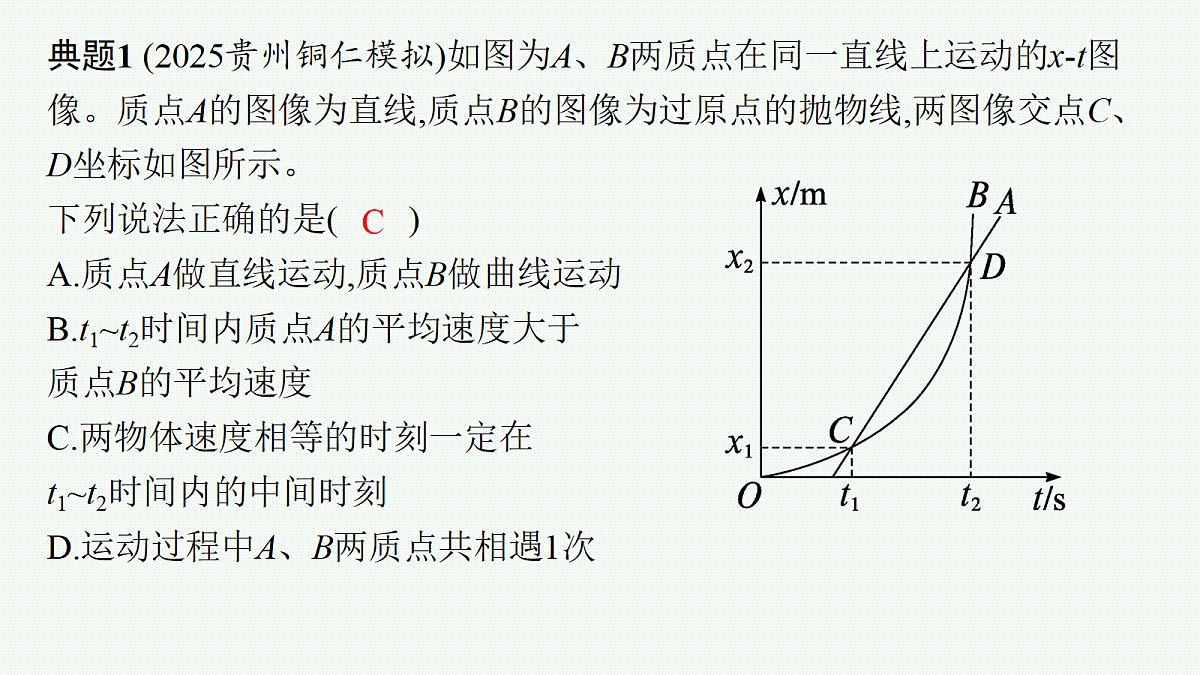

典题1 (2025贵州铜仁模拟)如图为A、B两质点在同一直线上运动的x-t图像。质点A的图像为直线,质点B的图像为过原点的抛物线,两图像交点C、D坐标如图所示。下列说法正确的是(　　)A.质点A做直线运动,质点B做曲线运动B.t1~t2时间内质点A的平均速度大于质点B的平均速度C.两物体速度相等的时刻一定在t1~t2时间内的中间时刻D.运动过程中A、B两质点共相遇1次

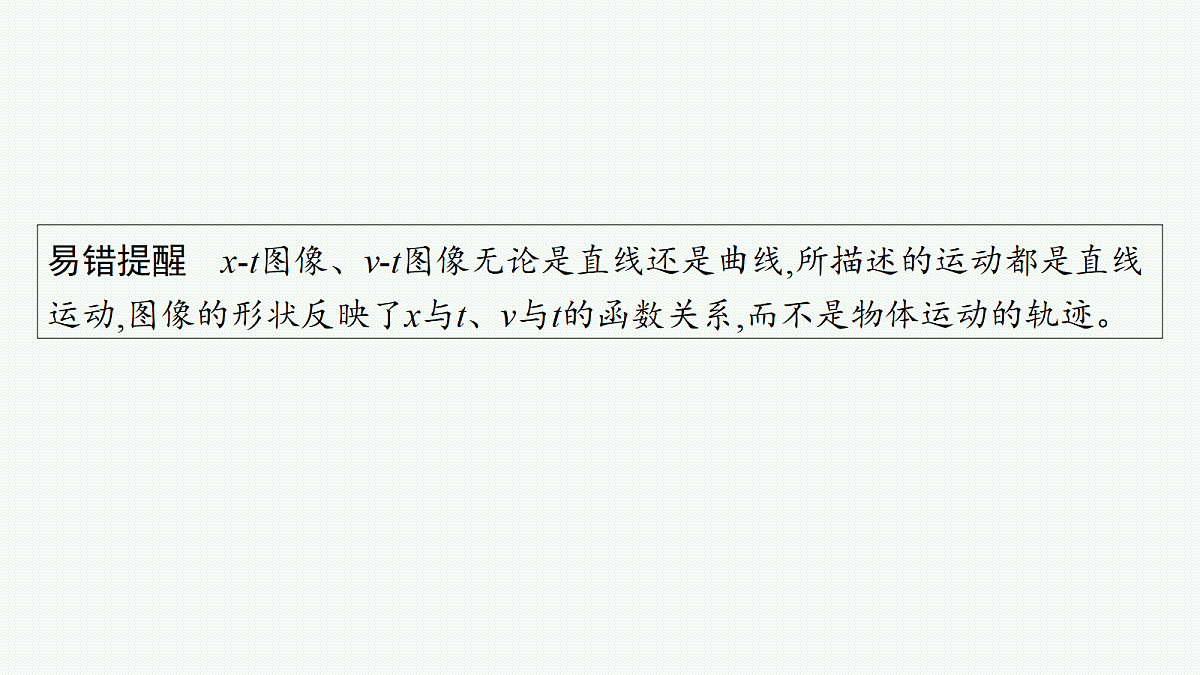

易错提醒　x-t图像、v-t图像无论是直线还是曲线,所描述的运动都是直线运动,图像的形状反映了x与t、v与t的函数关系,而不是物体运动的轨迹。

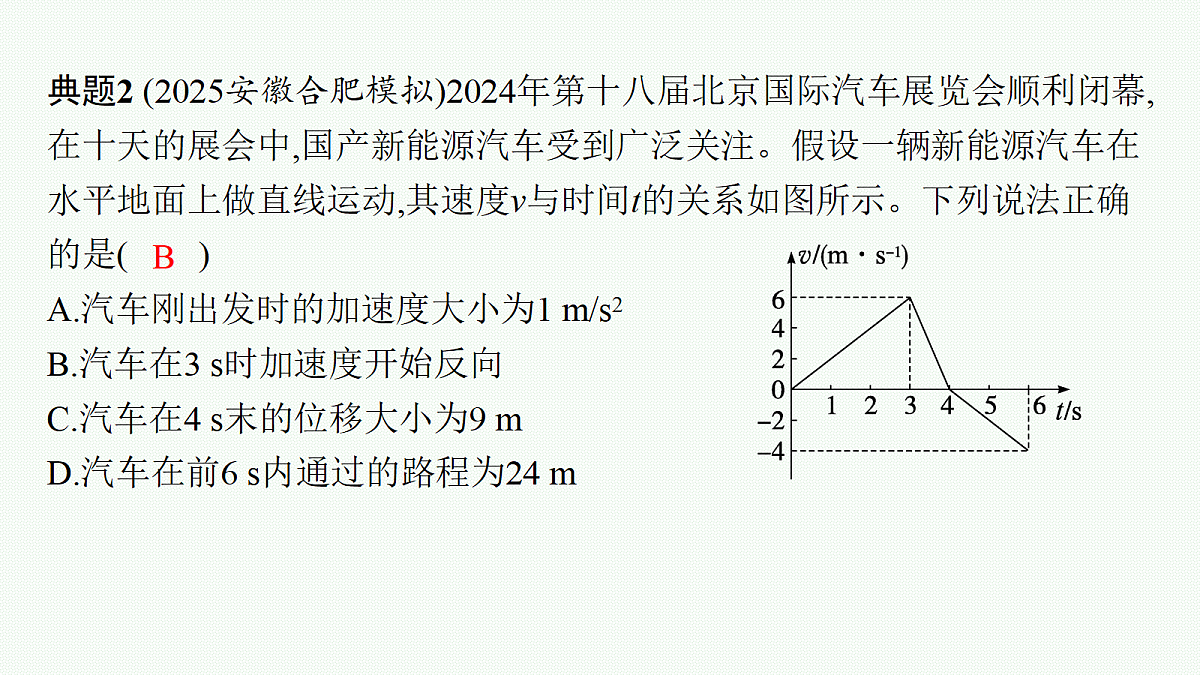

典题2 (2025安徽合肥模拟)2024年第十八届北京国际汽车展览会顺利闭幕,在十天的展会中,国产新能源汽车受到广泛关注。假设一辆新能源汽车在水平地面上做直线运动,其速度v与时间t的关系如图所示。下列说法正确的是(　　)A.汽车刚出发时的加速度大小为1 m/s2B.汽车在3 s时加速度开始反向C.汽车在4 s末的位移大小为9 mD.汽车在前6 s内通过的路程为24 m
题型二　非常规运动图像
2.解题技巧(1)图像反映了两个物理量之间的函数关系,因此首先要由运动学公式推导出两个物理量间的关系式,再分析图像的斜率、截距、面积的物理意义。(2)注意把处理常规图像问题的思想方法加以迁移应用,必要时可将图像所反映的物理过程转换为常见的x-t图像或v-t图像。
典题3 (2026山西大同期中)四辆汽车a、b、c、d沿平直的公路行驶时,通过计算机描绘了四辆汽车的运动图像,分别如图甲、图乙、图丙、图丁所示,其中图甲为抛物线(x=0处切线沿x轴方向),其余三个图像均为倾斜的直线。则下列说法正确的是(　　)A.汽车a和汽车c的加速度相同B.汽车b的加速度为12 m/s2C.汽车c在2 s末速度减为0D.汽车d在前2 s的平均速度为10 m/s
典题5 目前机器人研究迅猛发展。在某次测试中,机器人A、B(均可视为质点)同时从原点沿相同方向做直线运动,它们的速度的二次方(v2)随位移(x)变化的图像如图所示。下列判断正确的是(　　)A.机器人A的加速度大小为4 m/s2B.相遇前机器人A、B最大距离为12 mC.经过t=8 s,机器人A、B相遇D.机器人A、B分别经过x=16 m处的时间差是1 s
