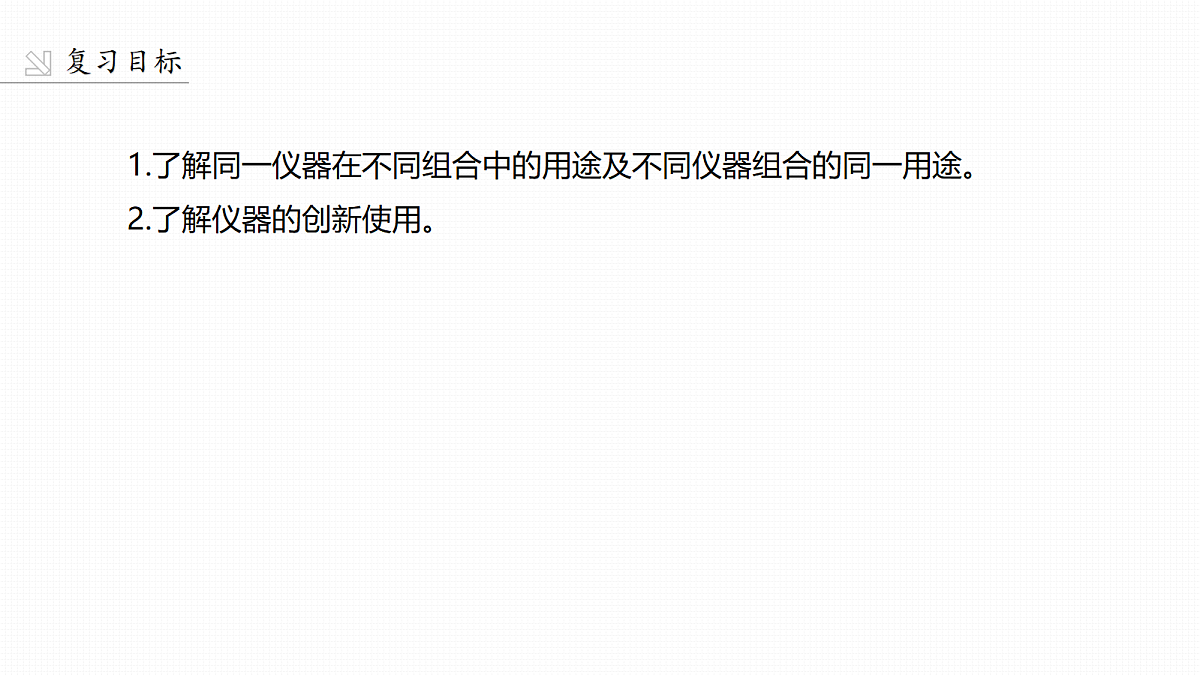

1.了解同一仪器在不同组合中的用途及不同仪器组合的同一用途。2.了解仪器的创新使用。

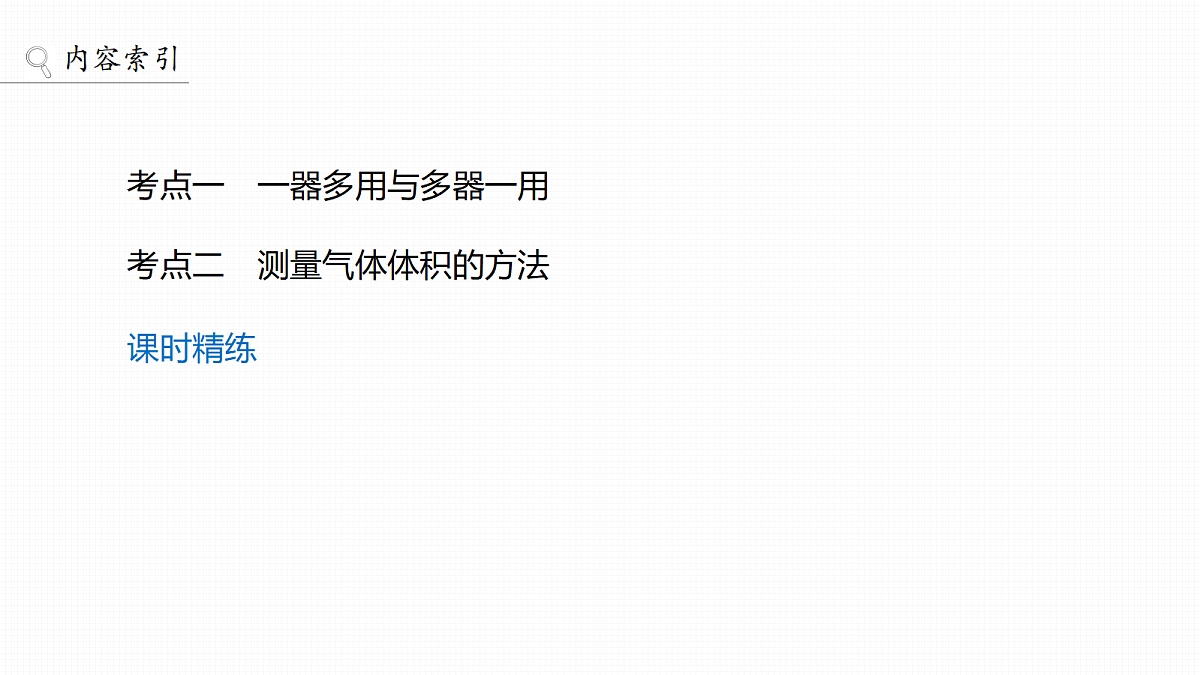

考点一　一器多用与多器一用
考点二　测量气体体积的方法

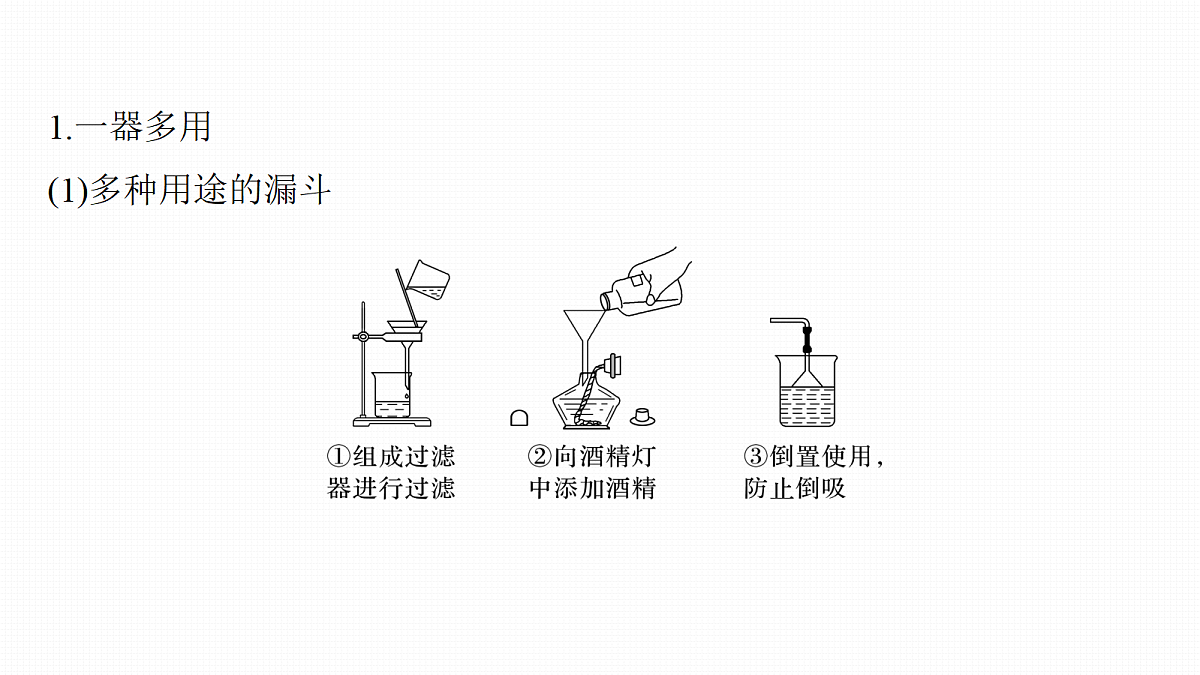

1.一器多用(1)多种用途的漏斗

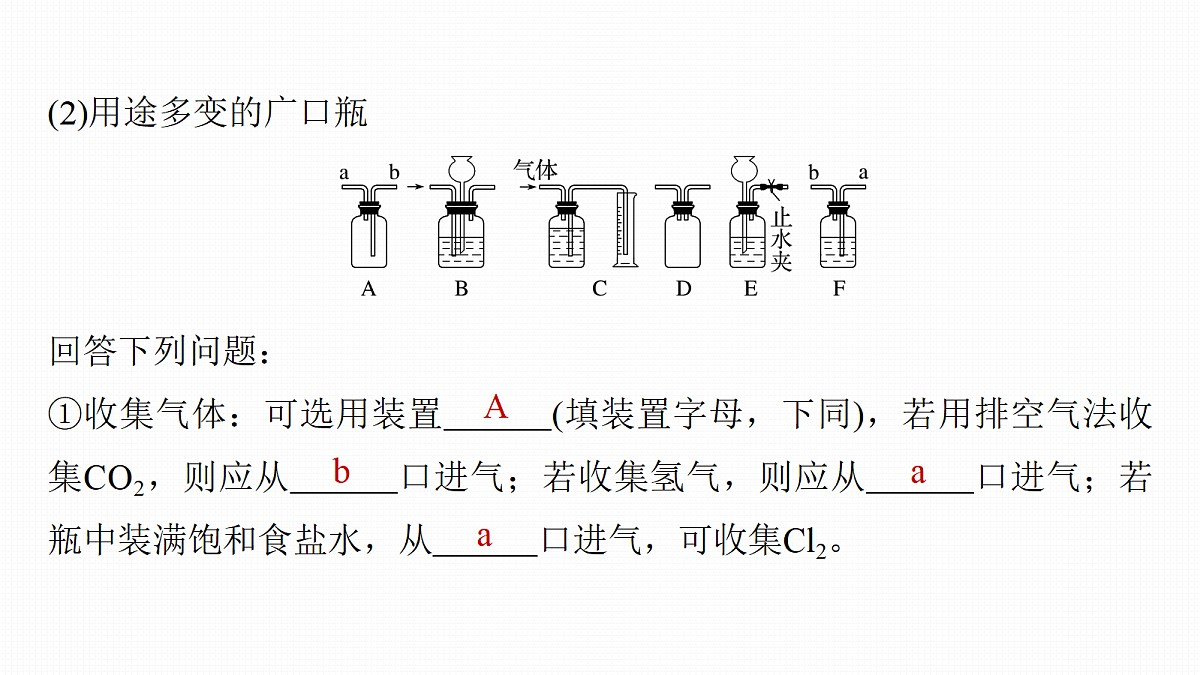

(2)用途多变的广口瓶
回答下列问题：①收集气体：可选用装置　　　(填装置字母，下同)，若用排空气法收集CO2，则应从　　　口进气；若收集氢气，则应从　　　口进气；若瓶中装满饱和食盐水，从　　　口进气，可收集Cl2。

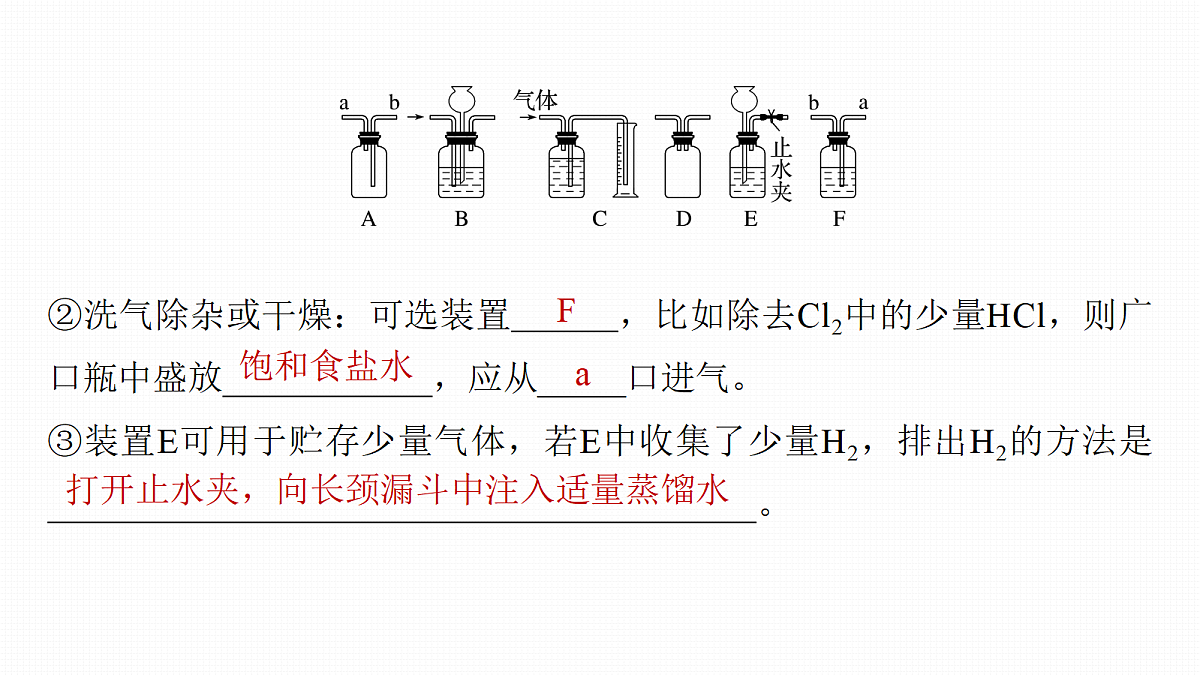

②洗气除杂或干燥：可选装置　　　，比如除去Cl2中的少量HCl，则广口瓶中盛放　　 　，应从_____口进气。③装置E可用于贮存少量气体，若E中收集了少量H2，排出H2的方法是　 　 　　。
打开止水夹，向长颈漏斗中注入适量蒸馏水

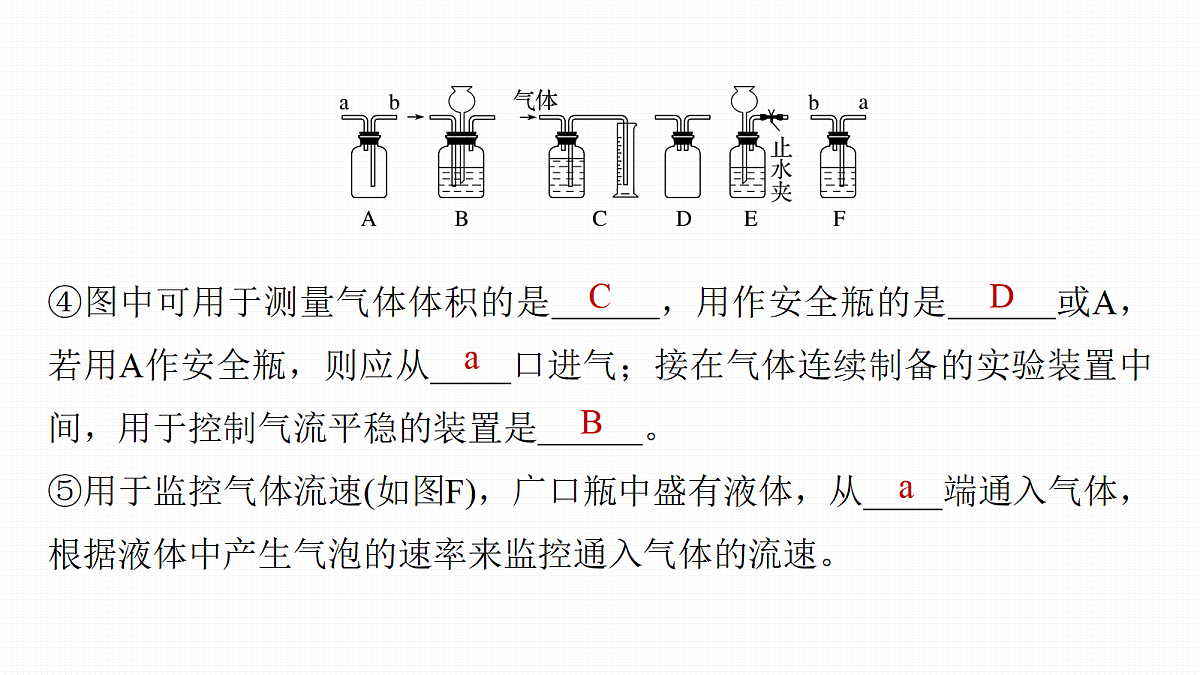

④图中可用于测量气体体积的是　　　，用作安全瓶的是　　　或A，若用A作安全瓶，则应从　 　口进气；接在气体连续制备的实验装置中间，用于控制气流平稳的装置是　　　。⑤用于监控气体流速(如图F)，广口瓶中盛有液体，从　 　端通入气体，根据液体中产生气泡的速率来监控通入气体的流速。
(3)“一器多用”的球形干燥管——位置不同，作用不同①在整套实验装置的中间横放——干燥、吸收及检验装置
a.干燥管内装有固体干燥剂，可用于干燥气体。无机实验中常用的固体干燥剂有 。b.干燥管内盛有 (填写试剂名称)时，可用于水蒸气的检验。
碱石灰、无水氯化钙、五氧化二磷
c.可用于定量测定气体的质量。②在整套实验装置的最后横放——“左吸右挡”既可以吸收多余的尾气，防止污染空气，又可以阻挡外界空气中的干扰气体(如CO2、水蒸气等)进入装置中。
2.多器一用(1)气体干燥或除杂装置
干燥气体可用洗气瓶(图①，盛放液体干燥剂)、球形干燥管(图②，盛放固体干燥剂)、U形管(图③，盛放固体干燥剂)。
1.广口瓶被称为“万能瓶”，因为它能与其他仪器或玻璃管组成各种功能的装置。如图所示装置进行下列实验，不能达到实验目的的是　　　(填字母)。A.瓶中盛有适量浓硫酸，从A口进气来干燥NH3B.从A口进气，用排空气法收集CO2C.瓶中装满水，从B口进气，用排水法收集NOD.瓶中装满水，A口连接导管并伸入量筒中，从B口进气，用排水法测量生成　H2的体积E. 从A口进气，用排空气法收集氨气F.若SO2从B导管进入，A口连接导管并伸入盛有氢氧化钠溶液烧杯中则可以作　为防倒吸的安全瓶
2.实验室经常利用KMnO4来检验产物或验证性质，图示为部分装置图，下列说法不正确的是A.若X为NaOH溶液时，则KMnO4可用于溴乙烷　发生消去反应的产物检验B.若X为NaOH溶液时，则KMnO4可用于乙醇发　生消去反应的产物检验C.若X为CuSO4溶液时，则KMnO4可用于实验室制取乙炔时验证其性质D.若X为溴水，则KMnO4可用于乙醛发生还原反应的产物检验
1.直接测量法(如图)：将气体通入带有刻度的容器中，直接读取气体的体积。
2.间接测量法(如图)：所制气体将液体(通常为水)排出，通过测量所排出液体的体积从而间接得到气体的体积。
使用上述装置量气时应注意：冷却至室温；调平液面后再读数；读数时视线与凹液面的最低点相平。
一、准确测量气体体积1.用镁条和稀硫酸反应来测定镁的质量分数，可用如图装置测定一定量的镁条与稀硫酸反应产生氢气的体积。(1)导管a的作用有哪些？
答案　平衡气压，便于硫酸顺利滴下；减少加入硫酸占有体积带来的误差。
(2)实验结束读取数据时，应注意哪些事项？
答案　待装置内气体恢复到室温，将右管上下移动，至左右管内液面平齐，然后读数。
(3)本实验量气装置也可选用量筒、广口瓶、水槽、导管等主要仪器装配而成，请你在下面的方框内画出2套量气装置图(其他连接用品和夹持仪器自选)。
二、误差分析2.某学生用如图所示装置测定碳酸钠与稀硫酸反应生成二氧化碳气体的体积。实验过程如下：①连接好实验装置，检查装置气密性。②称取0.053 g碳酸钠试样加入Y形管，并注入足量稀硫酸，连接装置，调整水准管和量气管液面相平，记录初读数为0.20 mL。③倾斜Y形管，直到不再有气体产生为止。④　　　　　　　　　　　　。⑤读取量气管读数为12.20 mL。
回答下列问题：(1)为准确读出CO2气体的体积，步骤④需进行以下操作，正确的顺序为　　　。a.调整水准管高度，使其液面高度与量气管　液面高度相平b.使装置内的气体冷却至室温c.视线与凹液面最低处相切
(2)若水准管中的液面高于量气管，则测定的CO2的体积　　　(填“偏大”或“偏小”)。(3)若操作无误，但测量CO2的体积明显偏低，可能的原因是　　　　　　　　　　，合理的改进措施是_________________________________＿＿＿＿＿＿＿＿＿＿＿。
可能是部分CO2溶于水
　　　　将量气管中的水换为吸收CO2能力更小的饱和碳酸氢钠溶液
精练高频考点 提升关键能力
(1)长颈漏斗(2)2FeCl3+H2　　2FeCl2+2HCl(3)吸收装置二产生的HCl　防止空气中的水蒸气进入装置二引起FeCl3、FeCl2水解(4)A　a　浓硫酸
(1)试管　长颈漏斗(2)2KMnO4　　K2MnO4+MnO2+O2↑　应在试管口加一团棉花　气泡连续均匀冒出时再收集(3)可以随时控制反应的发生或停止(4)a　铁会与酸反应生成氢气，使气体不纯(5)浓硫酸　a
1.草酸晶体(H2C2O4·2H2O)100 ℃开始失水，101.5 ℃熔化，150 ℃左右分解产生H2O、CO和CO2。用加热草酸晶体的方法获取某些气体，应该选择的气体发生装置是(图中加热装置已略去)
2.“洗气”装置有多种用途，下列混合物(括号内为杂质)能用如图装置达到“洗气”目的的是A.乙烯(SO2)B.乙烷(乙烯)C.SO2(CO2)D.O2(N2)
3.有关下列仪器的使用和操作正确的是A.完成过滤操作需要选择③和④B.选择②⑥可以完成锌粒和稀硫酸的反应，　并测定收集的H2体积C.选择①，用浓硫酸干燥SO2、NO2、H2S，　长导管进气，短导管出气D.带橡胶塞的试剂瓶⑤可以盛装浓溴水、　NaOH、浓硝酸
4.球形干燥管是中学化学常用的一种玻璃仪器。下列有关球形干燥管的创新用途，错误的是A.甲装置：用于尾气处理，防倒吸B.乙装置：用于铜丝与Cl2反应，防污染C.丙装置：简易的天然水净化过滤器D.丁装置：用Na2CO3固体与稀硫酸反应制备CO2气体，可随制随停
5.氮化钙(Ca3N2)是高端荧光粉的主要成分之一，其极易与水剧烈反应生成氨气。利用如图装置测定氮化钙产品纯度(杂质不产生气体，煤油可看作非极性溶剂)。下列说法正确的是A.往下移动水准瓶，量气管与水准瓶内液面不　发生变化，说明气密性良好B.还可以利用该装置测定CaC2样品(假定杂质不　与水反应)的纯度C.Y形管内残留有反应产生的气体，造成结果偏低D.反应结束，冷却至室温后，若水准瓶的高度高于量气管时读数，会造　成结果偏低
6.某研究性学习小组讨论甲、乙、丙、丁四种仪器装置的有关用法，其中不合理的是A.甲装置：可用来证明碳酸的酸性比　硅酸强B.乙装置：橡胶管的作用是使盐酸顺　利流下C.丙装置：不能用来测定NH3的体积D.丁装置：从①口进气，可收集二氧化碳，从②口进气，可收集氢气
7.下列装置能达到实验目的的是
8.Y形管是一种特殊的仪器，与其他仪器组合可以进行某些实验探究。利用如图装置可以探究SO2与BaCl2反应生成BaSO3沉淀的条件。下列判断正确的是A.玻璃管的作用是连通大气，使空气中的　氧气进入广口瓶，参与反应B.c、d两根导管都必须插入BaCl2溶液中接　近洗气瓶底部的位置，保证气体与Ba2+充分接触C.Y形管乙中产生的为氧化性气体，将BaSO3氧化为BaSO4沉淀D.e、f两管中的试剂可以分别是浓氨水和NaOH固体
9.(2025·衡水模拟)根据指定试剂和选择的装置能完成相关实验的是A.选择装置Ⅰ，除去乙酸乙酯中的　乙醇和乙酸B.选择装置Ⅱ，用二氧化锰和浓盐　酸制备氯气C.选择装置Ⅲ，用溴水证明电石与水反应生成乙炔气体D.选择装置Ⅳ，用NH4Cl和Ca(OH)2制备NH3
10.(2026·黄石模拟)下列实验装置(部分夹持装置已略去)可以达到对应实验目的的是A.图①验证反应有Cl2生成B.图②除去Na2CO3固体中少量的NaHCO3C.图③制备无水CuSO4D.图④用于分离苯和溴苯
11.FeCl2可用作净水剂、还原剂等。制备FeCl2装置如图1所示(加持装置省略)；已知FeCl2极易水解。
(1)仪器a的名称是　　　　　。
(2)装置二中制备FeCl2的化学方程式是　　　　　　　　　　　　　。
(3)装置三的作用：①　　　　　　　　　　；②___________________________________________________。
吸收装置二产生的HCl
进入装置二引起FeCl3、FeCl2水解
(4)该装置存在一定的缺陷，可在　　位置(填“A”“B”或“C”)增加图2装置。装置中气体从　　(填“a”或“b”)流入；洗气瓶中盛装的是　　　　。
12.某同学对气体的实验室制法做了以下探究，据图回答下列问题：
(1)写出图中标号仪器的名称：①　　　，②　　　　　。
(2)实验室用高锰酸钾制取氧气的化学方程式是__________________________________，若用A装置作为发生装置，还需改进的地方是_________　　　　　______________，用E装置收集氧气的适宜时机是___________________________。
2KMnO4　　K2MnO4+
(3)实验室用C装置作为气体的发生装置，它与B装置相比，其的优点是　　　　　　　　　　　　　　　。
可以随时控制反应的发生或停止
(4)用C和D组装制备二氧化碳气体，则C应与D中的导管　　　(填“a”或“b”)相连。若实验中用的多孔隔板是铁质的，则对实验的影响是　　　　　　　　　　　　　　　　　。
铁会与酸反应生成氢气，使气体不纯
(5)D装置除了用于收集气体，还有其他用途。例如，除去氢气中混有的水蒸气，可在D中装入适量的__________(填试剂的名称)，混合气体从　　(填“a”或“b”)端进入。
