第1讲　电路的基本概念和规律
考点1　电流的理解与计算

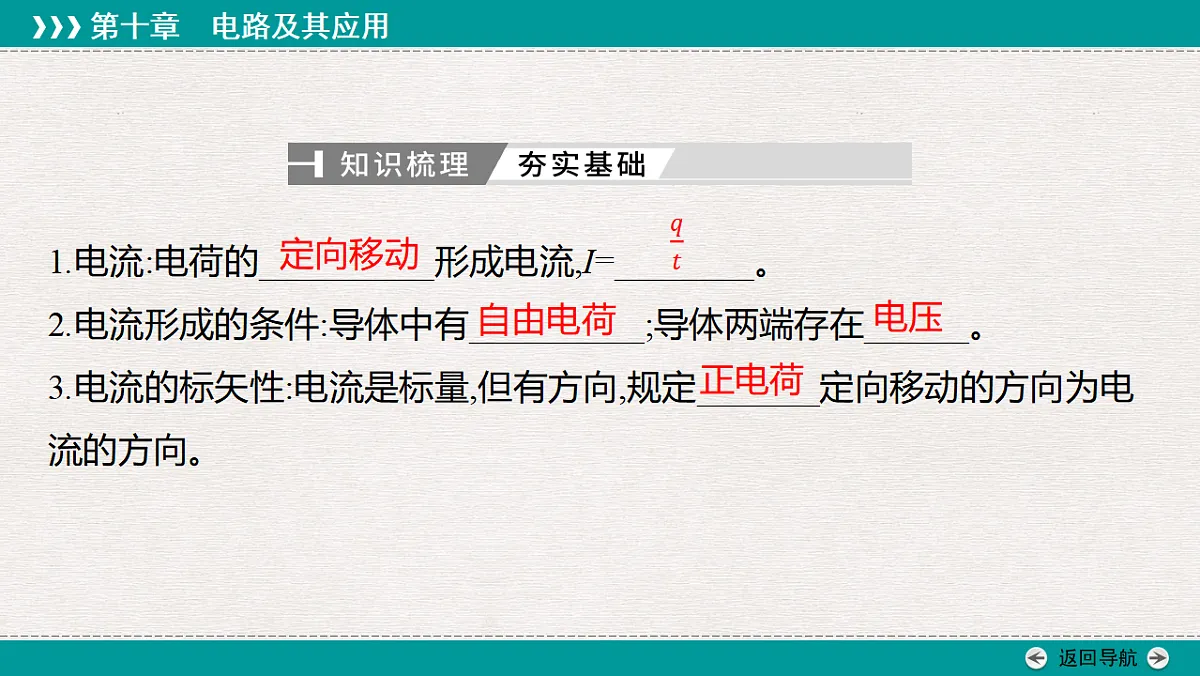

1.电流:电荷的__________形成电流,I=________。2.电流形成的条件:导体中有__________;导体两端存在______。3.电流的标矢性:电流是标量,但有方向,规定_______定向移动的方向为电流的方向。

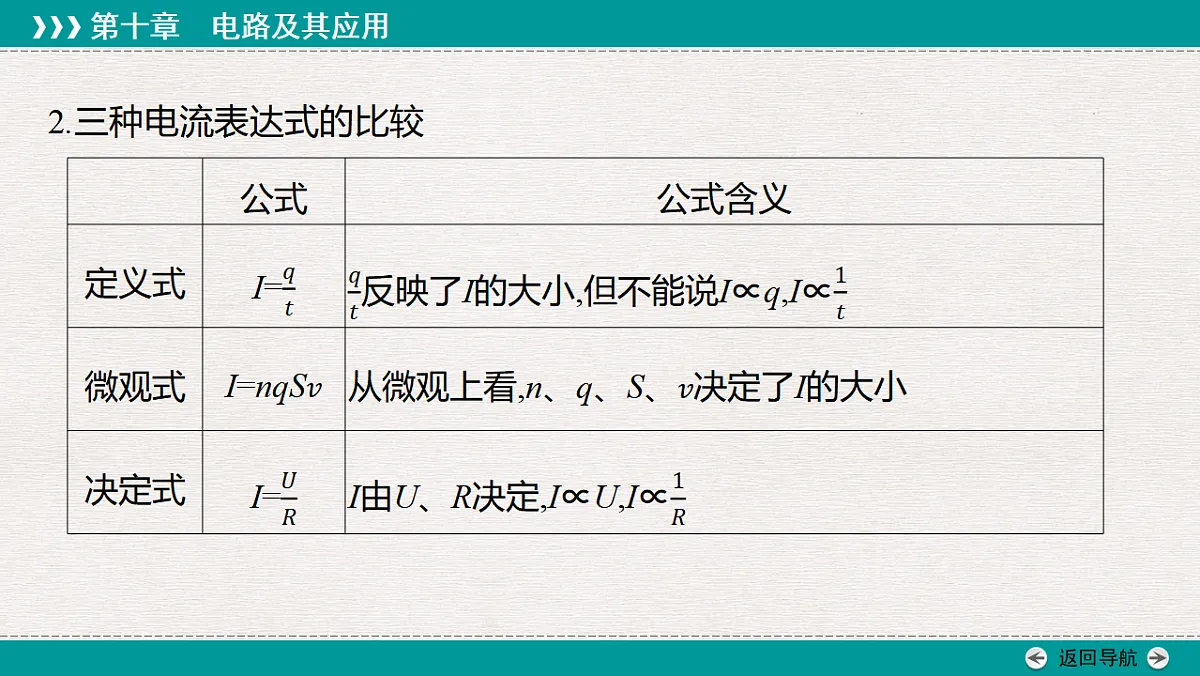

2.三种电流表达式的比较
(2026·山东淄博模拟)阿秒(as)光脉冲是一种发光持续时间极短的光脉冲,如同高速快门相机,可用以研究原子内部电子高速运动的过程。已知1 as=10-18 s,电子所带电荷量为1.6×10-19 C,氢原子核外电子绕原子核做匀速圆周运动的等效电流约为1×10-3 A。目前阿秒光脉冲的最短时间为43 as,电子绕氢原子核一周的时间约为该光脉冲时间的(　　)A.2.8倍　　　　　　B.3.7倍C.4.2倍D.5.5倍
(2025·广西卷) 如图所示电路中,材质相同的金属导体a和b,横截面积分别为S1、S2,长度分别为l1、l2。闭合开关后,a和b中自由电子定向移动的平均速率之比为(　　) A.l1∶2l2B.2l2∶l1C.l2S1∶2l1S2D.2l2S2∶l1S1
考点2　欧姆定律、电阻定律及伏安特性曲线的理解和应用
1.部分电路欧姆定律(1)内容:导体中的电流跟导体两端的______成正比,跟导体的_______成反比。(2)表达式:I=_____。(3)适用范围:______导电和_____________导电。不适用于气态导体或半导体元件。
2.对U-I图像和I-U图像的理解(如图甲、乙所示)(1)图线a、c、d、f 表示线性元件,b、e表示非线性元件。(2)图线b上的点与O点连线的斜率不断变小,电阻不断变小;图线e上的点与O点连线的斜率不断变大,电阻不断变小。
其中l是导体的长度,S是导体的横截面积,ρ是导体材料的__________,其国际单位是__________,符号为__________。(3)电阻率①物理意义:反映导体材料的__________,是导体材料本身的属性。②电阻率与温度的关系金属:电阻率随温度的升高而______。负温度系数半导体:电阻率随温度的升高而______。超导体:一些金属和合金在温度特别低时,电阻可以降到0。
(人教版必修第三册P60图11.2-5改编)如图所示,是某二极管的伏安特性曲线,下列说法正确的是(　　)A.二极管是非线性元件B.加正向电压时,二极管阻值不变C.加正向电压时,二极管阻值随着电压的增大而增大D.加反向电压时,无论加多大电压,二极管中电流都很小
(2024·广西卷)将横截面相同、材料不同的两段导体无缝连接成一段导体,总长度为1.00 m,接入图甲所示电路。闭合开关S,滑片P从M端滑到N端,理想电压表读数U随滑片P的滑动距离x的变化关系如图乙所示,则两导体的电阻率之比约为(　　)A.2∶3　　　　　　　　B.2∶1C.5∶3D.1∶3
如图所示为电阻A、B的伏安特性曲线,下列说法正确的是(　　) A.电阻A为线性元件,其阻值为0.2 ΩB.随着所加电压的增大,电阻B的阻值增大C.电阻B的图线上某点切线的斜率为其相应状态的阻值D.在两图线的交点P处,电阻A的阻值等于电阻B的阻值
考点3　串、并联电路的特点
1.串、并联电路的特点
2.电表两种改装的比较
1.关于电阻串联、并联的几个重要结论(1)电阻的串联①串联电路的总电阻大于其中任何一部分电路的电阻。②串联电阻个数增加时,总电阻增大。特例:n个相同的电阻R串联,总电阻R总=nR。(2)电阻的并联①并联电路的总电阻小于其中任何一条支路的电阻。
2.复杂电路的等效简化方法(1)电流分支法①先将各结点用字母标出。②判定各支路元件中的电流方向(若电路无电压电流,可假设在总电路两端加上电压后判定)。③按电流流向,自电源正极到负极将各元件、结点、分支逐一画出。④将画出的等效图加工整理。
(2)等势点排列法(结点法):分析电路中各点电势的高低关系,电势相等的点称为一个结点。①先将各结点用字母标出。②判定各结点电势的高低(若原电路未加电压,可先假设加上电压)。③将各结点按电势高低自高到低排列,挑选一个通过所有结点的支路,将该支路画出。④再将其余的元件画在相应的结点间。⑤将画出的等效图加工整理。
1.串联电路的总电阻一定大于其中任一部分电路的电阻。( )2.并联电路的总电阻一定大于其中某一支路的电阻。( )3.串联电路中某一电阻增大,总电阻增大;并联电路中某一电阻增大,总电阻减小。( )4.串联电路中各电阻的功率之比等于电阻之比。( )
如图所示,A、B两盏电灯的额定电压都为110 V,额定功率分别为PA=25 W,PB=100 W。把它们接到220 V的电路上,下面四种接法中,两灯不可能正常发光的是(　　)
B串联的可变电阻接入与B等值的电阻,因此两灯可以正常工作,故C不符合题意;D项是灯泡A和灯泡B并联后又与可变电阻串联,两灯泡要想正常工作,必须满足灯泡A与灯泡B并联后和可变电阻的阻值相等,即通过调节可变电阻可以使两灯泡的电压均为110 V,可以正常发光,故D不符合题意。故选A。
如图所示,某学习小组进行电表改装的实验,已知表头内阻为100 Ω,满偏电流为300 mA,使用OA接线柱时它是量程为0~3 A的电流表,使用OB接线柱时它是量程为0~0.6 A的电流表,使用OC接线柱时它是量程为0~60 V的电压表,则图中的R1=　　　Ω,R2=　　　Ω,R3=　　　Ω。
考点4　电功与电热、电功率与热功率
3.焦耳定律(1)定义:电流通过导体产生的热量跟电流的二次方成_______,跟导体的电阻及通电时间成_______。(2)公式:Q=________(适用于任何电路)。4.电动机电路中的能量转化(1)能量转化:电动机消耗的电能,一部分转化为________,还有一部分转化为______。(2)关系式:P电=P机+P损,其中P电=______,P损=_____。
1.纯电阻电路与非纯电阻电路的比较
2.电动机的三个功率及效率
纯电阻电路中的功率 如图所示,电路中灯泡均正常发光,阻值分别为R1=2 Ω,R2=3 Ω,R3=2 Ω,R4=4 Ω,电源电动势E=12 V,内阻不计,四个灯泡中消耗功率最大的是(　　)A.R1　　　　　　　　D.R4
非纯电阻电路中的功率 (2026·江西南昌期中)如图所示为电动机提升重物的装置,电动机线圈电阻r=1 Ω,电动机两端电压为5 V,电路中的电流为1 A,重物m的重力为20 N。不计摩擦力和空气阻力,求:
(1)电动机的输入功率和线圈电阻上消耗的热功率各是多少?(2)电动机的输出功率和效率各是多少?(3)电动机可以把重物以多大的速度竖直向上提升?[答案]　(1)5 W　1 W　(2)4 W　80%　(3)0.2 m/s
