2026届浙江省杭州市江南实验学校高三压轴卷物理试卷含解析

这是一份2026届浙江省杭州市江南实验学校高三压轴卷物理试卷含解析，共17页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。

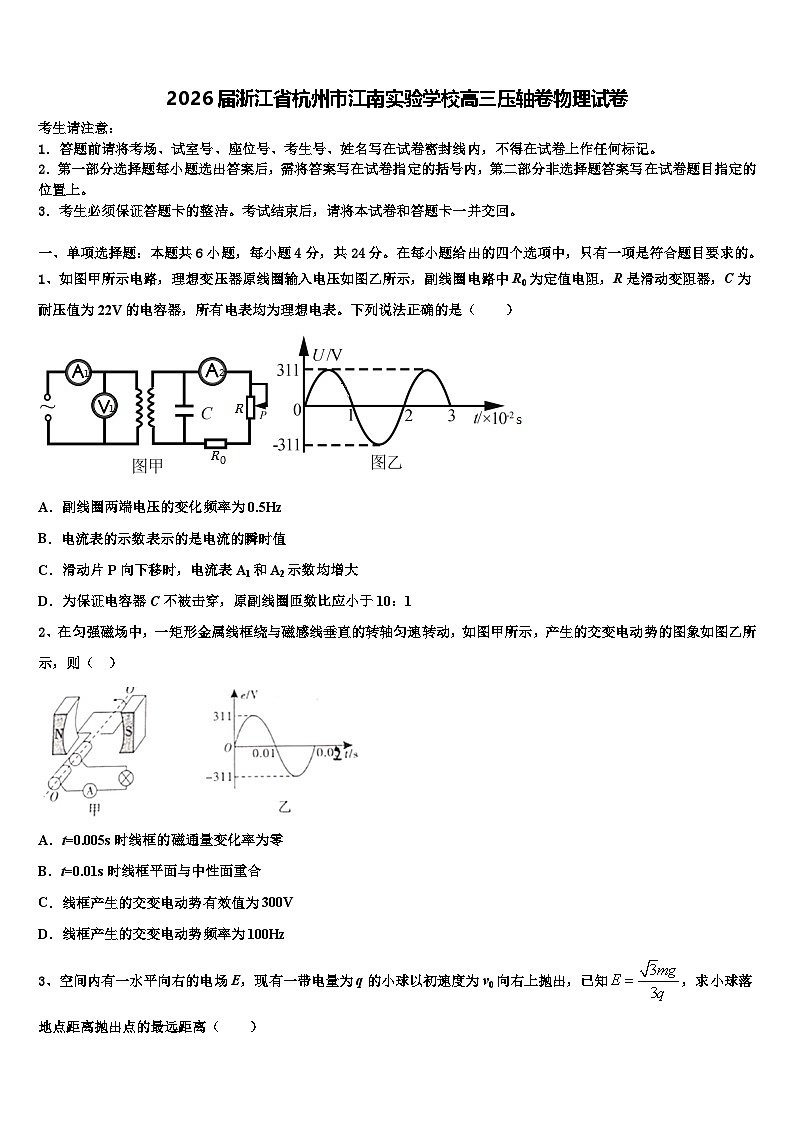

1、如图甲所示电路，理想变压器原线圈输入电压如图乙所示，副线圈电路中R0为定值电阻，R是滑动变阻器，C为耐压值为22V的电容器，所有电表均为理想电表。下列说法正确的是（ ）
A．副线圈两端电压的变化频率为0.5Hz
B．电流表的示数表示的是电流的瞬时值
C．滑动片P向下移时，电流表A1和A2示数均增大
D．为保证电容器C不被击穿，原副线圈匝数比应小于10：1
2、在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则（ ）
A．t=0.005s时线框的磁通量变化率为零
B．t=0.01s时线框平面与中性面重合
C．线框产生的交变电动势有效值为300V
D．线框产生的交变电动势频率为100Hz

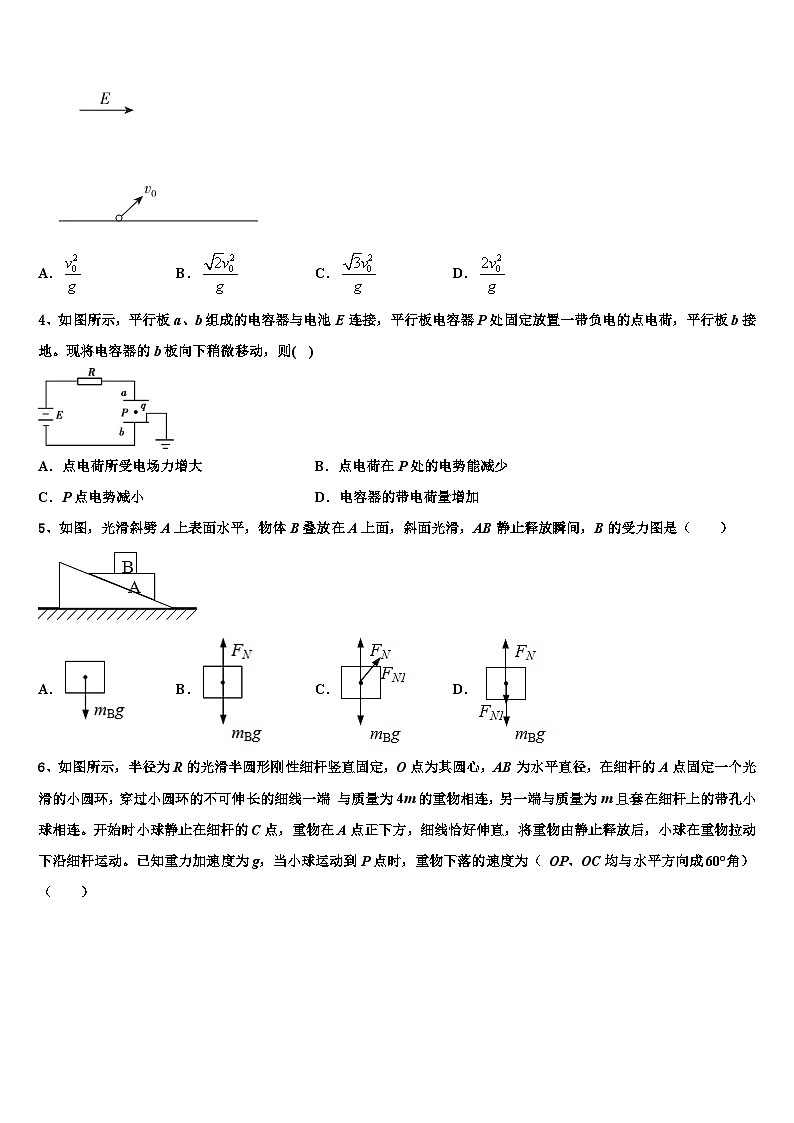

3、空间内有一水平向右的电场E，现有一带电量为q的小球以初速度为v0向右上抛出，已知，求小球落地点距离抛出点的最远距离（ ）
A．B．C．D．
4、如图所示，平行板a、b组成的电容器与电池E连接，平行板电容器P处固定放置一带负电的点电荷，平行板b接地。现将电容器的b板向下稍微移动，则( )
A．点电荷所受电场力增大B．点电荷在P处的电势能减少
C．P点电势减小D．电容器的带电荷量增加
5、如图，光滑斜劈A上表面水平，物体B叠放在A上面，斜面光滑，AB静止释放瞬间，B的受力图是（ ）
A．B．C．D．

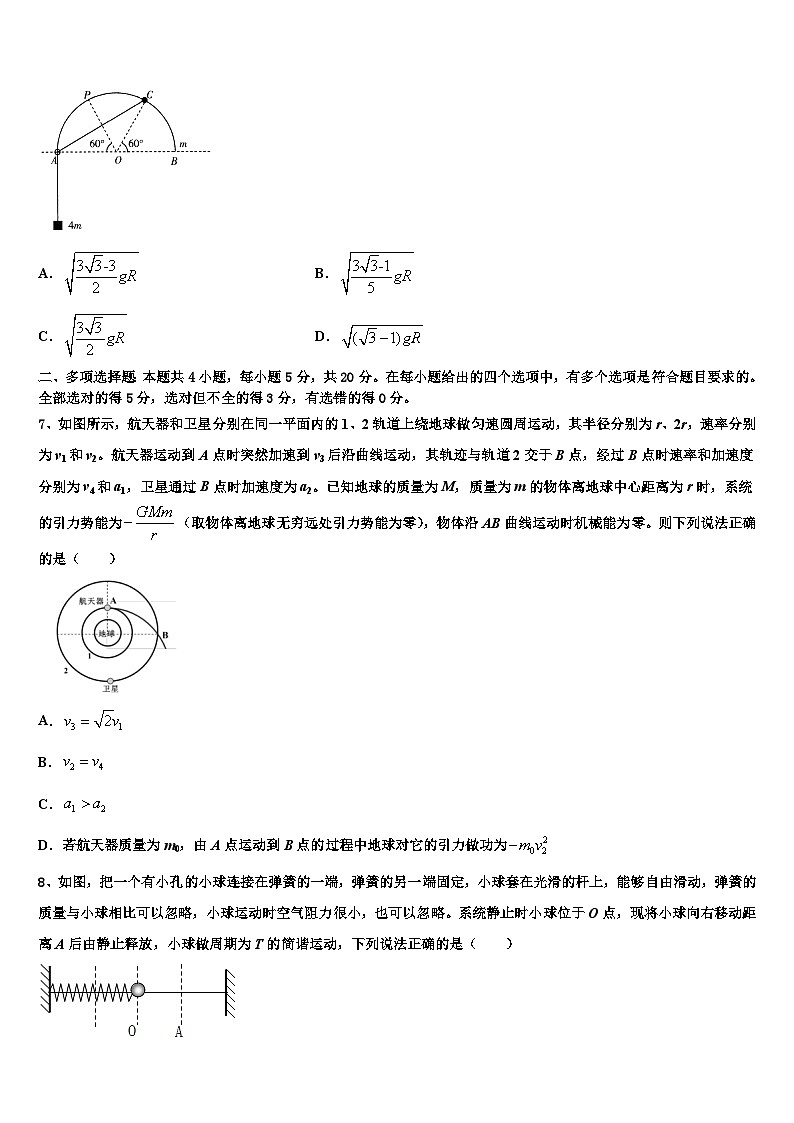

6、如图所示，半径为R的光滑半圆形刚性细杆竖直固定，O点为其圆心，AB为水平直径，在细杆的A点固定一个光滑的小圆环，穿过小圆环的不可伸长的细线一端 与质量为4m的重物相连，另一端与质量为m且套在细杆上的带孔小球相连。开始时小球静止在细杆的C点，重物在A点正下方，细线恰好伸直，将重物由静止释放后，小球在重物拉动下沿细杆运动。已知重力加速度为g，当小球运动到P点时，重物下落的速度为（ OP、OC均与水平方向成60°角）（ ）
A．B．
C．D．
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、如图所示，航天器和卫星分别在同一平面内的1、2轨道上绕地球做匀速圆周运动，其半径分别为r、2r，速率分别为v1和v2。航天器运动到A点时突然加速到v3后沿曲线运动，其轨迹与轨道2交于B点，经过B点时速率和加速度分别为v4和a1，卫星通过B点时加速度为a2。已知地球的质量为M，质量为m的物体离地球中心距离为r时，系统的引力势能为（取物体离地球无穷远处引力势能为零），物体沿AB曲线运动时机械能为零。则下列说法正确的是（ ）
A．
B．
C．
D．若航天器质量为m0，由A点运动到B点的过程中地球对它的引力做功为
8、如图，把一个有小孔的小球连接在弹簧的一端，弹簧的另一端固定，小球套在光滑的杆上，能够自由滑动，弹簧的质量与小球相比可以忽略，小球运动时空气阻力很小，也可以忽略。系统静止时小球位于O点，现将小球向右移动距离A后由静止释放，小球做周期为T的简谐运动，下列说法正确的是（ ）
A．若某过程中小球的位移大小为A，则该过程经历的时间一定为
B．若某过程中小球的路程为A，则该过程经历的时间一定为
C．若某过程中小球的路程为2A，则该过程经历的时间一定为
D．若某过程中小球的位移大小为2A，则该过程经历的时间至少为
E.若某过程经历的时间为，则该过程中弹簧弹力做的功一定为零
9、如图所示为在“测电源电动势和内电阻”的实验中得到的图线。图中为路端电压，为干路电流，、为图线上的两点，相应状态下电源的效率分别为、，电源的输出功率分别为、，对应的外电阻为、。已知该电源输出功率的最大值为，电源内电阻为，由图可知
A．B．C．D．
10、无限长通电直导线在周围某一点产生的磁场的磁感应强度B的大小与电流成正比，与导线到这一点的距离成反比，即（式中k为常数）。如图所示，两根相距L的无限长直导线MN通有大小相等、方向相反的电流，a点在两根导线连线的中点，b点在a点正上方且距两根直导线的距离均为L，下列说法正确的是（ ）
A．a点和b点的磁感应强度方向相同
B．a点和b点的磁感应强度方向相反
C．a点和b点的磁感应强度大小之比为
D．a点和b点的磁感应强度大小之比为
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）在研究匀变速直线运动的实验中，某同学选出一条点迹比较清晰的纸带，舍去开始密集的点迹，从便于测量的点开始，每隔一个点取一个计数点，如下图中0、1、2……6点所示。
a．测量1、2、3……6计数点到0计数点的距离，分别记作：x1、x2、……x6
b．分别计算x1、x2……x6与对应时间的比值、、
c．以上为纵坐标、1为横坐标，标出x与对应时间l的坐标点，画出了图线如图所示
根据图线可以计算：物体在计时起点的速度v0=_____cm/s；加速度a=___m/s2。（计算结果均保留2位有效数字）
12．（12分）货运交通事故往往是由车辆超载引起的，因此我国交通运输部对治理货运超载有着严格规定。监测站都安装有称重传感器，图甲是一种常用的力传感器，由弹簧钢和应变片组成，弹簧钢右端固定，在其上、下表面各贴一个相同的应变片，应变片由金属制成。若在弹簧钢的自由端施加一向下的作用力F，则弹簧钢会发生弯曲，上应变片被拉伸，下应变片被压缩。力越大，弹簧钢的弯曲程度越大，应变片的电阻变化就越大，输出的电压差ΔU＝|U1－U2|也就越大。已知传感器不受压力时的电阻约为19Ω，为了准确地测量该传感器的阻值，设计了以下实验，实验原理图如图乙所示。
实验室提供以下器材：
A．定值电阻R0（R0＝5 Ω）
B．滑动变阻器（最大阻值为2 Ω，额定功率为50 W）
C．电流表A1（0.6 A，内阻r1＝1 Ω）
D．电流表A2（0.6 A，内阻r2约为5 Ω）
E．直流电源E1（电动势3 V，内阻约为1 Ω）
F．直流电源E2（电动势6 V，内阻约为2 Ω）
G．开关S及导线若干。
（1）外力F增大时，下列说法正确的是________；
A．上、下应变片电阻都增大
B．上、下应变片电阻都减小
C．上应变片电阻减小，下应变片电阻增大
D．上应变片电阻增大，下应变片电阻减小
（2）图乙中①、②为电流表，其中电流表①选________（选填“A1”或“A2”），电源选________（选填“E1”或“E2”）；
（3）为了准确地测量该阻值，在图丙中，将B、C间导线断开，并将滑动变阻器与原设计电路的A、B、C端中的一些端点连接，调节滑动变阻器，测量多组数据，从而使实验结果更准确，请在图丙中正确连接电路______；
（4）结合上述实验步骤可以得出该传感器的电阻的表达式为________（A1、A2两电流表的电流分别用I1、I2表示）。
四、计算题：本题共2小题，共26分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）如图所示，平行导轨宽为L、倾角为θ，处在垂直导轨平面向下的匀强磁场中，磁感强度为B，CD为磁场的边界，导轨左端接一电流传感器，CD右边平滑连一足够长的导轨。质量为m、电阻为R的导体棒ab长也为L，两端与导轨接触良好，自导轨上某处由静止滑下。其余电阻不计，不计一切摩擦和空气阻力，重力加速度为g。
(1)棒ab上的感应电流方向如何？
(2)棒ab在磁场内下滑过程中，速度为v时加速度为多大？
(3)若全过程中电流传感器指示的最大电流为I0。求棒ab相对于CD能上升的最大高度。
14．（16分）如图所示，、两板间的电压为。、两平行金属板长为，两板间距为，电压为。的右侧有垂直纸面的匀强磁场，磁场宽度为。一束初速度为0、电荷量的范围为、质量的范围为的带负电粒子由无初速度射出后，先后经过两个电场，再从、两平行金属板间（紧贴板）越过界面进入磁场区域。若其中电荷量为、质量为的粒子恰从、两板间的中点进入磁场区域。求解下列问题（不计重力）：
(1)证明：所有带电粒子都从点射出
(2)若粒子从边界射出的速度方向与水平方向成角，磁场的磁感应强度在什么范围内，才能保证所有粒子均不能从边射出？
15．（12分）如图所示，在空间直角坐标系中，I、Ⅱ象限（含x、y轴）有磁感应强度为B=1T，方向垂直于纸面向外的匀强磁场和电场强度为E=10N/C，方向竖直向上的匀强电场；Ⅲ、Ⅳ象限（不含x轴）有磁感应强度为，方向沿y轴负方向的匀强磁场，光滑圆弧轨道圆心O'，半径为R=2m，圆环底端位于坐标轴原点O。质量为m1=lkg，带电ql=+1C的小球M从O'处水平向右飞出，经过一段时间，正好运动到O点。质量为m2=2kg，带电q2=+1.8C小球的N穿在光滑圆弧轨道上从与圆心等高处静止释放，与M同时运动到O点并发生完全非弹性碰撞，碰后生成小球P（碰撞过程无电荷损失）。小球M、N、P均可视为质点，不计小球间的库仑力，取g=10m/s2，求：
(1)小球M在O'处的初速度为多大；
(2)碰撞完成后瞬间，小球P的速度；
(3)分析P球在后续运动过程中，第一次回到y轴时的坐标。
参考答案
一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、C
【解析】
A．根据图乙知交流电周期为0.02s，周期与频率的关系为
所以频率为50Hz，故A错误；
B．电流表、电压表的示数表示的都是有效值，故B错误；
C．滑动变阻器的触头向下滑动，电阻减小，而副线圈电压不变，副线圈电流增大，由P=UI可得副线圈的输出功率变大，变压器的输入功率等于输出功率增大，所以输入电流也变大，即两个电流表的示数都增大，故C正确；
D．由题意知，原线圈的最大电压为311V，而电容器的耐压值为22V，即为最大值，根据原副线圈的变压比
可知匝数比应大于，故D错误。
故选C。
2、B
【解析】
由图乙可知特殊时刻的电动势，根据电动势的特点，可判处于那个面上；由图像还可知电动势的峰值和周期。根据有效值和峰值的关系便可求电动势的有效值；根据周期和频率的关系可求频率。
【详解】
A．由图乙知t=0.005s时，感应电动势最大，由法拉第电磁感应定律
可知，磁通量的变化率最大，但线圈与磁场平行磁通量为零，故A错误。
B．由图乙可知t=0.01时刻，e=0，说明此时线圈正经过中性面，故B正确。
CD．由图乙可知，该交变电流的周期为 T=0.02s，电动势最大值为Em=311V。
根据正弦式交变电流有效值和峰值的关系可得，该交变电流的有效值为
据周期和频率的关系可得，该交变电流的频率为
故CD错误。
故选B。
【点睛】
本题考查的是有关交变电流的产生和特征的基本知识，注意会由图像得出线圈从何处开始计时，并掌握正弦交流电的最大值与有效值的关系。
3、C
【解析】
设与水平方向发射角，落地点y=0，故竖直方向上有
解得
在水平方向有
又因为
，
所以最远射程为
故C正确，ABD错误。
故选C。
4、B
【解析】
A.因电容器与电源始终相连，故两板间的电势差不变，B板下移，则板间距离d增大，则板间电场强度E变小，由F=Eq可知电荷所受电场力变小，故A错误；
BC.板间距离d增大，则板间电场强度E变小，由U=Ed知，P与a板的电压减小，而a的电势不变，故P的电势升高，由EP=qφ而q为负值，故电势能减小，故B正确，C错误；
D.由Q=CU，又有，故C减小，Q减小，故D错误。
5、B
【解析】
物体A释放前，物体B受到重力和支持力，两力平衡；楔形物体A释放后，由于物体A上表面是光滑的，则物体B水平方向不受力，物体B在水平方向的状态不改变，即仍保持静止状态，在竖直方向由于A的加速度小于重力加速度g，所以B受到向上的支持力，故B正确，ACD错误．
故选B
6、A
【解析】
设重物下落的速度大小为，小球的速度大小为，由几何关系可知
由能量关系
联立解得
故选A。
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、AD
【解析】
AB．在轨道1运动时的速度
在轨道2运动时的速度
即

从A到B由能量守恒关系可知

解得
则选项A正确，B错误；
C．在B点时由
可得
则
选项C错误；
D．若航天器质量为m0，由A点运动到B点的过程中地球对它的引力做功为
选项D正确。
故选AD。
8、CDE
【解析】
AB．弹簧振子振动过程中从平衡位置或最大位移处开始的时间内，振子的位移大小或路程才等于振幅A，否则都不等于A，故AB错误；
CE．根据振动的对称性，不论从何位置起，只要经过，振子的路程一定等于2A，位置与初位置关于平衡位置对称，速度与初速度等大反向，该过程中弹簧弹力做的功一定为零，故CE正确；
D．若某过程中小球的位移大小为2A，经历的时间可能为，也可能为多个周期再加，故D正确。
故选CDE。
9、ACD
【解析】
AC．设电流的最小分度为I，电压的最小分度为U，则可知，电源的电动势E=6U；Ua=4U，Ub=2U；电流Ia=4I，Ib=8I；则由P=UI可知，故电源的输出功率相等；
则闭合电路欧姆定律可知，
E=I（r+R）
代入解得：
Ra：r=2：1；
故AC正确；
B．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比。
；
E为电源的总电压（即电动势），在U-I图象中，纵轴截距表示电动势，根据图象可知则
则
ηa：ηb=2：1
故B错误；
D．当内外电阻相等时，电源的输出功率最大，此时电压为3U，电流为6I；故：
Pa：Pmax=8：9
故D正确；
故选ACD。
10、AD
【解析】
设通电导线在距离L处产的磁感应强度大小为，两导线MN在b点产生的磁感应强度方向成120°角，磁感应强度的矢量合为，方向垂直MN向下；两导线MN在a点产生的磁感应强度大小均为，磁感应强度的矢量合为，方向垂直MN向下；所以a点和b点的磁感应强度方向相同，大小之比为，故AD正确，BC错误。
故选AD。
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、4.0 1.0
【解析】
[1][2]物体做匀变速直线运动，根据运动学公式有
两边同时除以时间t，变形得
结合图线可知，初速度为纵轴截距
斜率为，由图可得
解得
m/s2
12、D A1 E2
【解析】
(1)[1]外力F增大时，上应变片长度变长，电阻变大，下应变片长度变短，电阻变小
故选D。
(2)[2]题图乙中的①要当电压表使用，因此内阻应已知，故应选电流表A1；
[3]因回路总阻值接近11Ω，满偏电流为0.6A，所以电源电动势应接近6.6V，故电源选E2。(3)[4]滑动变阻器应采用分压式接法，将B、C间导线断开，A、B两端接全阻值，C端接在变阻器的滑动端，如图所示。
(4)[5]由题图乙知，通过该传感器的电流为I2－I1，加在该传感器两端的电压为I1r1，故该传感器的电阻为
四、计算题：本题共2小题，共26分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、 (1) 流向 ； (2) ； (3)
【解析】
(1)根据楞次定律可判定：棒在磁场中向下滑动时，电流由b流向a；
(2)当棒的速度为v时，切割磁感线产生的感应电动势为，根据闭合电路欧姆定律，安培力，根据牛顿第二定律，有
解得：
(3)棒下滑到CD处回路电流最大，有
棒ab滑过CD后直接到右侧最高点，由机械能守恒定律，有
解得：
14、 (1)见解析(2)
【解析】
(1)电场加速有
带电粒子在偏转电场中做类平抛运动，在点分解位移。
水平位移
竖直位移
又有
解得
则射出点与粒子的、无关，所有粒子均从点射出
(2)类平抛的偏转位移，过程，由动能定理有
磁场中圆周运动有
解得
在粒子束中，、的粒子最大，最易射出磁场，设要使、的粒子恰射不出磁场，有
由几何关系得
粒子在电场中点射出时有
电场偏转过程由动能定理有
解得
则磁感应强度应为
。
15、 (1)1m/s；(2)1m/s；(3)坐标位置为
【解析】
(1)M从O进入磁场，电场力和重力平衡
Eq=mg
在洛伦兹力作用下做匀速圆周运动
洛伦兹力提供向心力
解得
v=1m/s
(2)设N沿光滑轨道滑到O点的速度为u，由动能定理
解得
u=2m/s
M、N在O点发生完全非弹性碰撞，设碰后生成的P球速度为，选向右为正方向，由动量守恒定律
解得
方向水平向右
(3)P球从轨道飞出后，受到竖直向下的电场力和垂直纸面向里的洛伦兹力，在电场力作用下，P球在竖直方向做初速度为零的匀加速直线运动，在水平方向做匀速圆周运动，每隔一个周期T，P球回到y轴上，P球带电量
由
及，解得P球圆周运动周期
P球竖直方向加速度
a=g
P球回到y轴时坐标，代入数据解得
则坐标位置为
