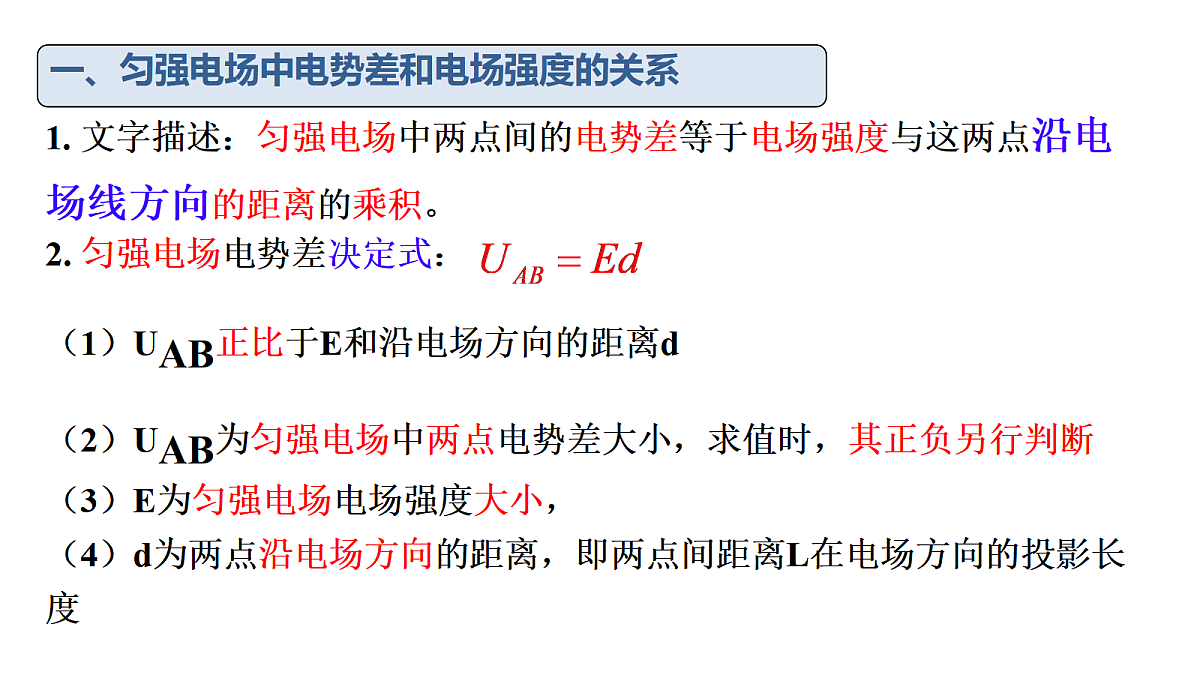

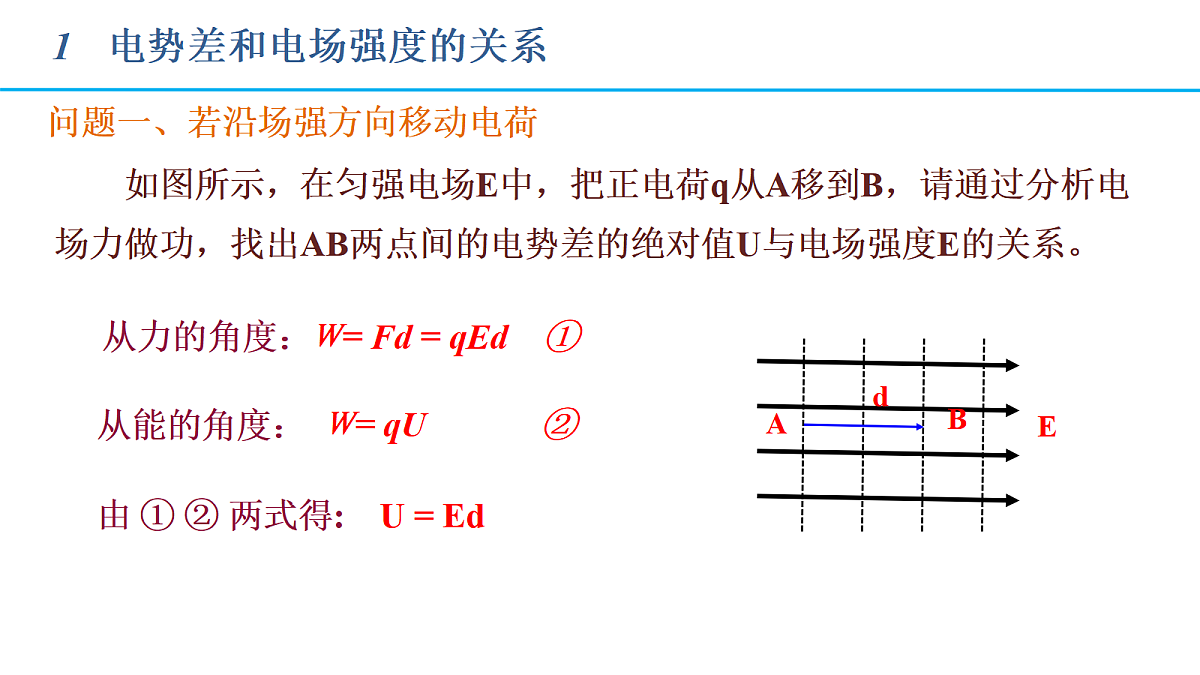

电势差和电场强度的关系

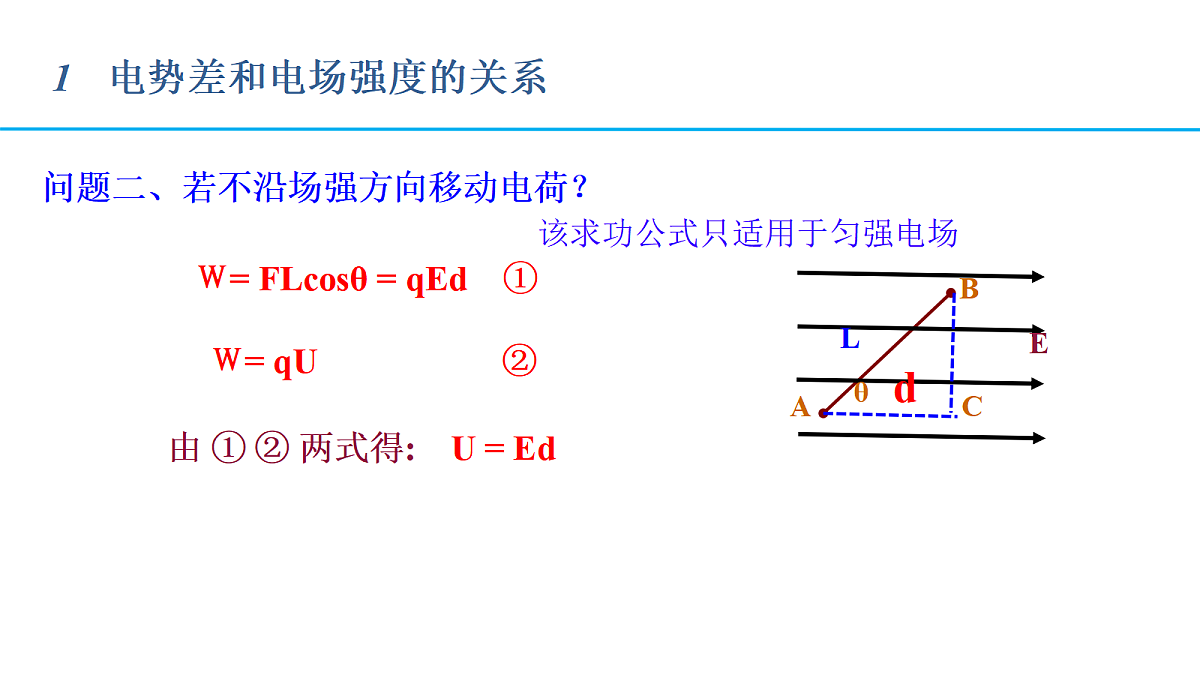

该求功公式只适用于匀强电场
如图所示，是匀强电场中的一组等势面， 若A、B、C、D相邻两点间的距离都是5cm，则电场的场为______V/m，到A点距离为3cm的P点电势为____V
E=U/d,d不是两点间距离是沿电场方向的距离，或两点距离在电场方向投影的长度
(1) 匀强电场中（E不变）,在任意电势降落方向， 电势都是均匀降落，且沿电场方向是降落最快。
(2) 匀强电场中(E不变)， 平行且相等的线段端点间电势差相同(θ相同)
(3) 匀强电场中(E不变)， 任一线段中点电势等于两端点电势和的一半
课时 P13 T4 A、B、C是匀强电场中的三个点，已知各点电势φA=10V、φB=2V、φC=6V，A、B、C三点在同一平面上，图中电场强度的方向表示正确的是( )
等分法确定匀强电场电场强度方向原理：（1）找到电势相等的两点，将两点连线，该线为等势线（匀强电场等势线为直线）（2）做等势线的垂线，即为电场线（等势线和电场线相互垂直）（3）定电场线的方向（沿电场线方向电势降低）
【例题2】一匀强电场的方向平行于xOy平面，平面内a 、b、c三点的位置如图所示，三点的电势分别为10V、17V、26V.求:（1）坐标原点O处的电势（2）电场强度的大小（3）电子从b点运动到c点，电场力做功为___eV
答案：（1）1v (2)250V/m (3)9eV
电子伏特说明：1ev是指移动一个元电荷经过1v电势差时电场力所做功，或者所获得的动能。
在非匀强电场中，只能定性分析 ①U=Ed，U不变，d随E的减小而增大，增大而减小 ②U=Ed，d不变，U随E的增大而增大，减小而减小
A、B、C为同一电场线相邻等差等势面上三个点则AB、BC距离大小如何？
根据U=Ed，定性分析
