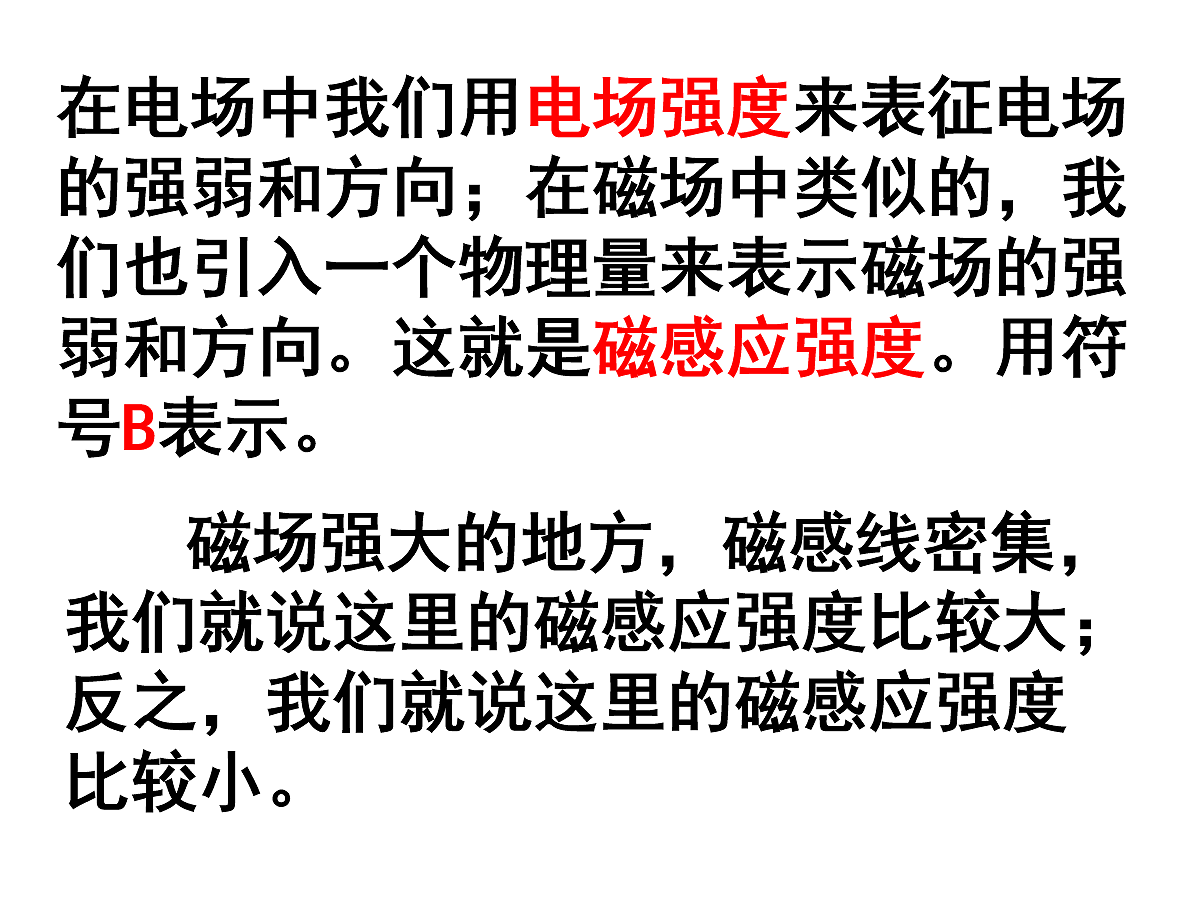

在电场中我们用电场强度来表征电场的强弱和方向；在磁场中类似的，我们也引入一个物理量来表示磁场的强弱和方向。这就是磁感应强度。用符号B表示。学.科.网
磁场强大的地方，磁感线密集，我们就说这里的磁感应强度比较大；反之，我们就说这里的磁感应强度比较小。

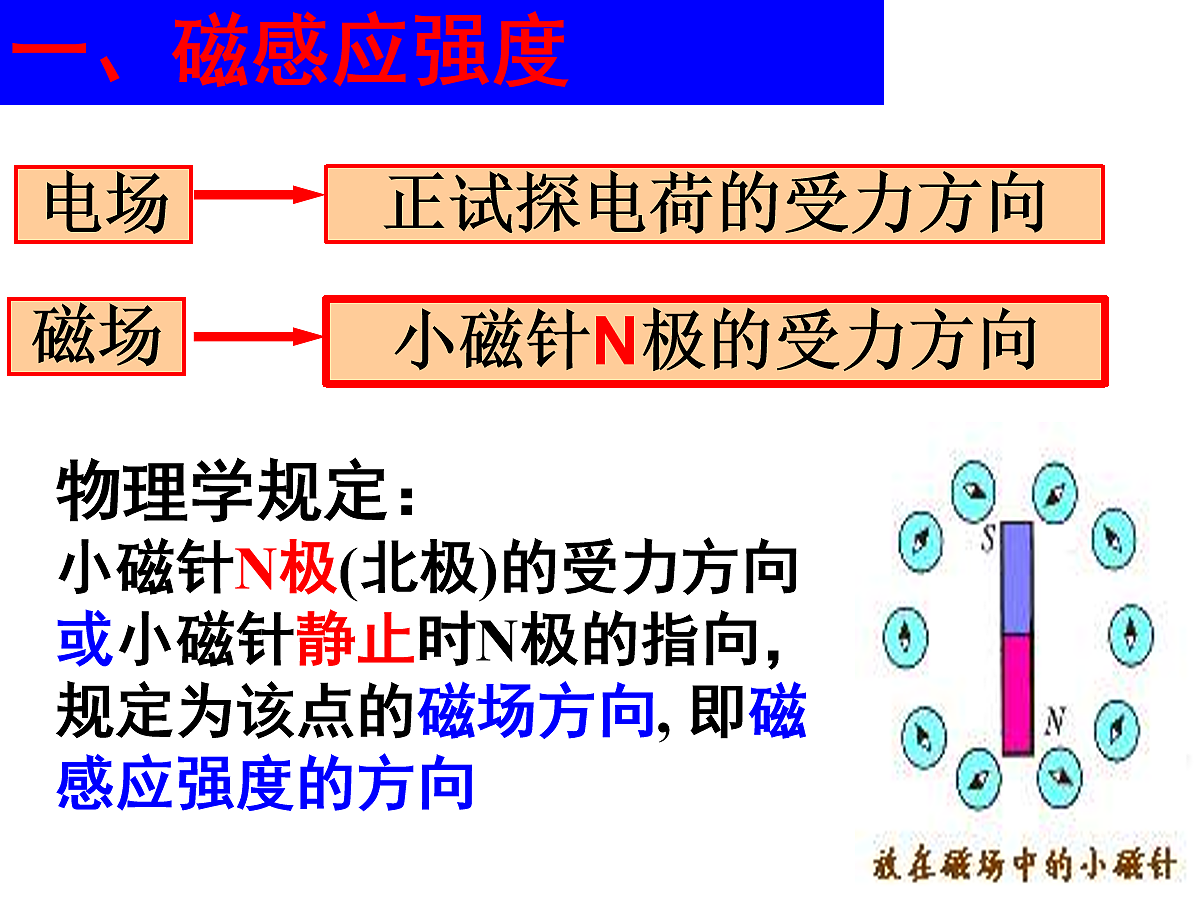

物理学规定：小磁针N极(北极)的受力方向或小磁针静止时N极的指向，规定为该点的磁场方向, 即磁感应强度的方向学.科.网

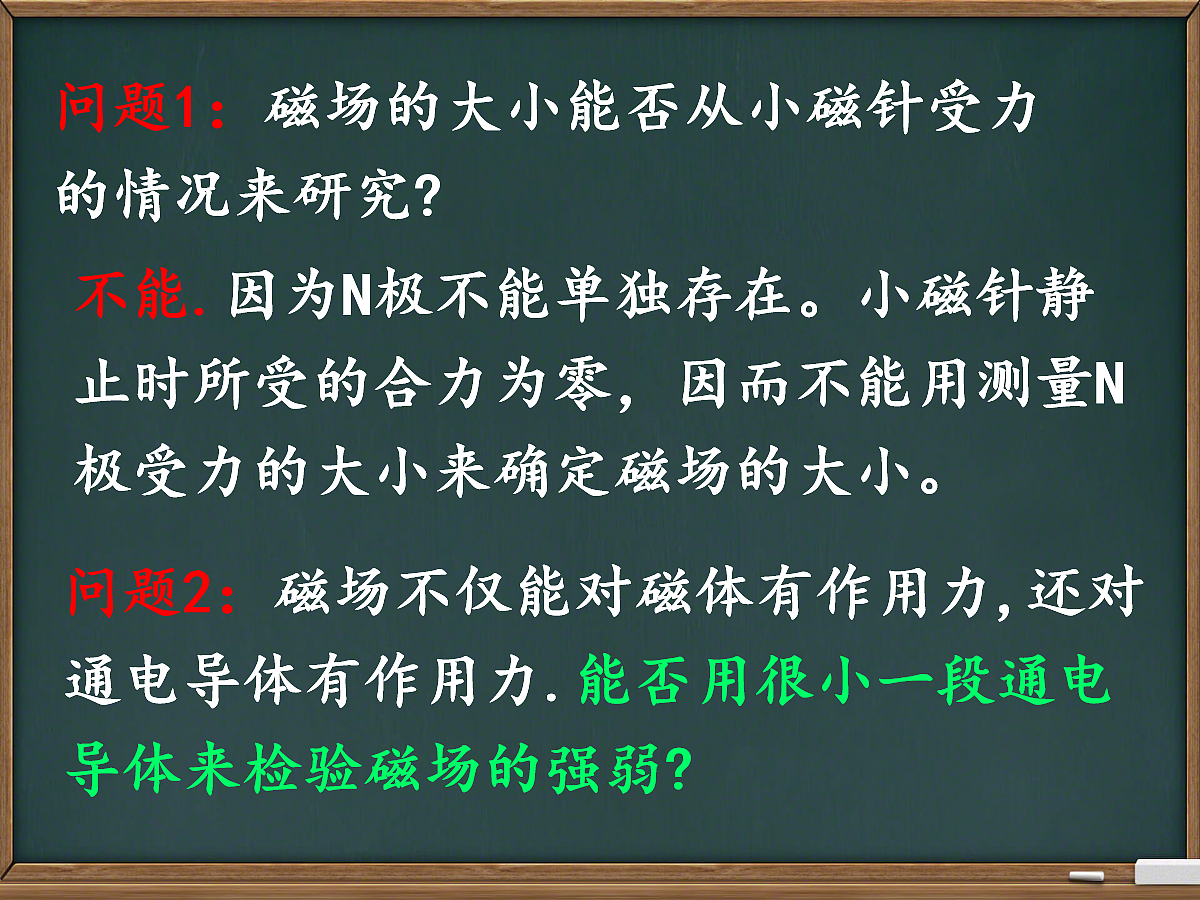

问题1：磁场的大小能否从小磁针受力 的情况来研究?
不能.因为N极不能单独存在。小磁针静止时所受的合力为零，因而不能用测量N极受力的大小来确定磁场的大小。
问题2：磁场不仅能对磁体有作用力,还对通电导体有作用力.能否用很小一段通电导体来检验磁场的强弱?

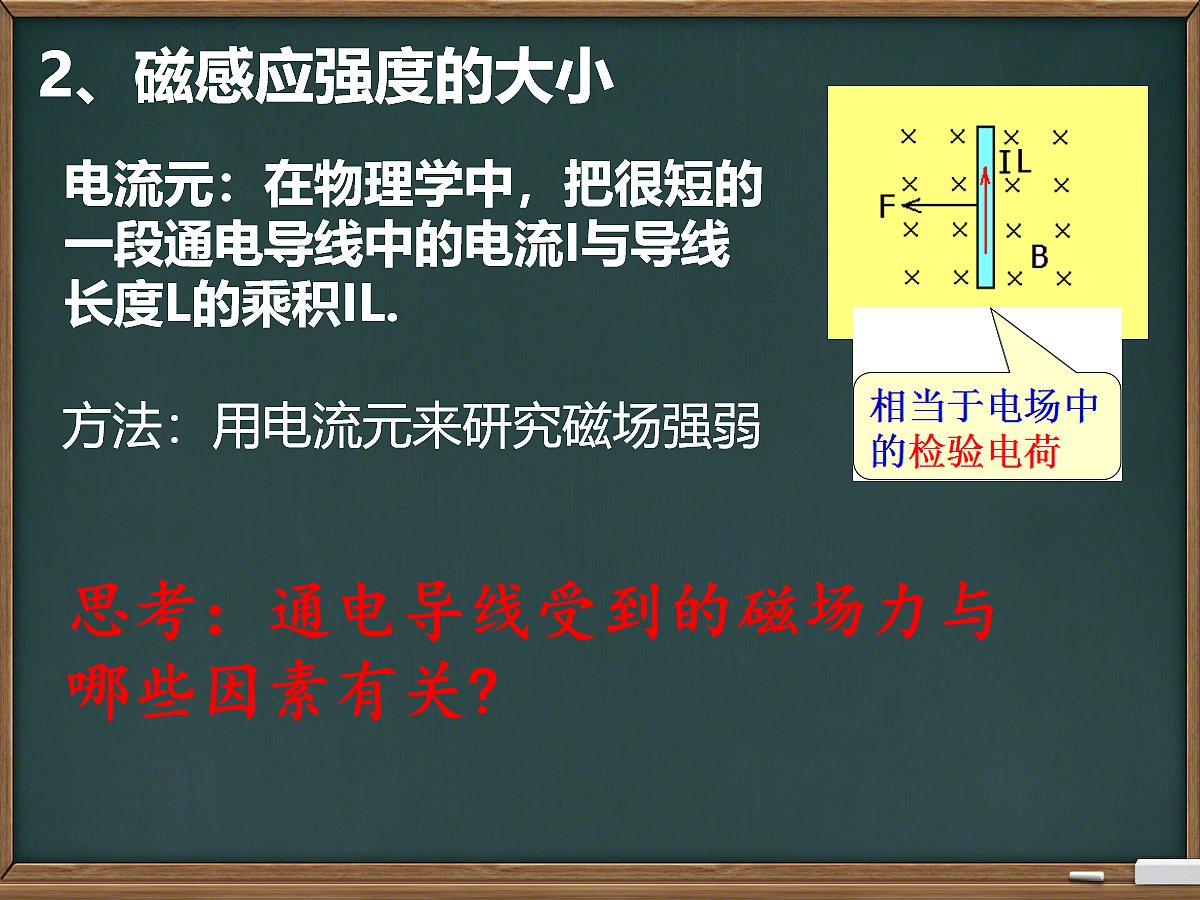

电流元：在物理学中，把很短的一段通电导线中的电流I与导线长度L的乘积IL.
思考：通电导线受到的磁场力与哪些因素有关?
方法：用电流元来研究磁场强弱
1、保持磁场和导线的长度不变，改变电流的大小
2、保持磁场和导线中的电流不变，改变通电导线的长度
3、保持导线的长度和导线中的电流不变，改变磁场
实验方案 （小组讨论）
2、保持磁场和导线中的电流不变，改变通电导线的长度。
结论：通电导线与磁场方向垂直时，它受力的大小既与导线的长度L成正比，又与导线中的电流I成正比，即与I和L的乘积IL成正比。
2.在同一磁场中的某处，不管电流I、导线长度L怎样变．但导线所受的安培力F跟IL的比值保持不变，对不同的磁场或磁场中的不同处，这一比值一般是不同的．
3.比值F/IL与放入的通电导线无关，反映了磁场本身的特性（力的性质），为了反映这一特性我们引入物理量磁感应强度B．
1.通电导线与磁场方向垂直时，它受力的大小既与导线的长度L成正比，又与导线中的电流I成正比，即与I和L的乘积IL成正比。
在磁场中垂直于磁场方向的通电导线，所受的磁场力F跟电流I和导线长度L的乘积IL的比值
在国际单位制中，磁感应强度的单位是特斯拉，简称特，国际符号是T
磁感应强度是矢量，方向与该点磁场的方向一致，即小磁针N极的受力方向
与小磁针S极受力方向相反
5、对磁感应强度的理解
B是表示磁场强弱和方向的物理量，是由磁场自身因素决定的，跟磁场中是否存在通电导线无关，与通电导线是否受力无关，即B与L、I、F无关。B的方向是该处磁场的方向，而不是F的方向。
⑵用B=F/IL计算时，要注意什么问题？
c、导线与磁场方向平行时不受磁场力的作用，但B不会发生变化
a、只有当导线电流的方向与磁场方向垂直才能利用这个公式计算 磁感应强度的大小
b、计算过程中还应注意单位的统一
1、下列有关磁感应强度的方向正确的是（　 ）A.B的方向就是小磁针N极所指的方向B.B的方向与小磁针在任何情况下N极受力方向一致C.B的方向就是通电导线的受力方向D.B的方向就是该处磁场的方向
2、下列关于磁感应强度大小的说法中正确的是（ ） A．通电导线受磁场力大的地方磁感应强度一定大B．通电导线在磁感应强度大的地方受力一定大C．放在匀强磁场中各处的通电导线，受力大小和方向处处相同D．磁感应强度的大小和方向跟放在磁场中的通电导线受力的大小和方向无关
3、下列说法中错误的是（ ）A．磁场中某处的磁感应强度大小，就是通以电流I、长为L的一小段导线放在该处时所受磁场力F与I、L的乘积的比值B．一小段通电导线放在某处不受磁场力作用，则该处一定没有磁场C．一小段通电导线放在磁场中A处时受磁场力比放在B处大，则A处磁感应强度比B处的磁感应强度大D．因为B =F/IL，所以某处磁感应强度的大小与放在该处的通电小段导线IL乘积成反比
二、匀强磁场（类比于匀强电场）
（1）定义：磁感应强度的大小和方向处处相同的磁场．（2）匀强磁场的磁感线分布是一组等间隔的平行线． 磁感线的疏密程度表示磁感应强度的大小，磁感线越密的地方表示磁感强度越大．
（3）近似匀强磁场的实例：相距很近的两平行的异名磁极间的磁场；通电的长直螺线管内部（边缘部分除外）的磁场．相隔一定距离的两个平行放置的线圈通电时，其中间区域的磁场。
（4）磁场的叠加原理（磁感应强度的矢量性）
（1）内容：如果几个磁场同时存在，它们的磁场相互叠加，这时某点的磁感应强度就等于各个磁场在该点磁感应强度的矢量和。(2)叠加原理的应用当连磁场在某点同向时，该点的磁感应强度等于两磁场在该点的磁感应强度的和，即B=B1+B2当两磁场在某点反向时，该点的磁感应强度等于两磁场在该点的磁感应强度的差，即B=B1-B2当两磁场在某点方向成一夹角时，该点的磁感应强度由平行四边形定则求得。
在磁场中穿过磁场某--面积S的磁感线的净条数定义为穿过该面积的磁通量
Φ＝BS（有效面积）适用条件：匀强磁场， 磁感线与平面垂直
3、单位：韦伯　符号：Wb 1Wb=1T·m2
1.B是匀强磁场或可视为匀强磁场的磁感应强度
2.公式只适用于S⊥B，若S与B不垂直，则S为垂直与磁场方向的投影面积
当磁场B⊥S垂直,磁通量最大Φ=BS
当B∥S时,磁通量最小Φ=0（所以B↑，Φ不一定↑）注意：此处S必须为有界磁场区域面积！！！！
当磁场B与面积S不垂直, Φ
