人教版 (2019)必修 第三册磁感应强度磁通量教学课件ppt

这是一份人教版 (2019)必修 第三册磁感应强度磁通量教学课件ppt，共29页。PPT课件主要包含了类比法，如何定量探究，设计数据表格，记录实验数据，条件I⊥B，匀强磁场，平行直线，反映磁场力的性质，反映电场力的性质，磁通量等内容，欢迎下载使用。

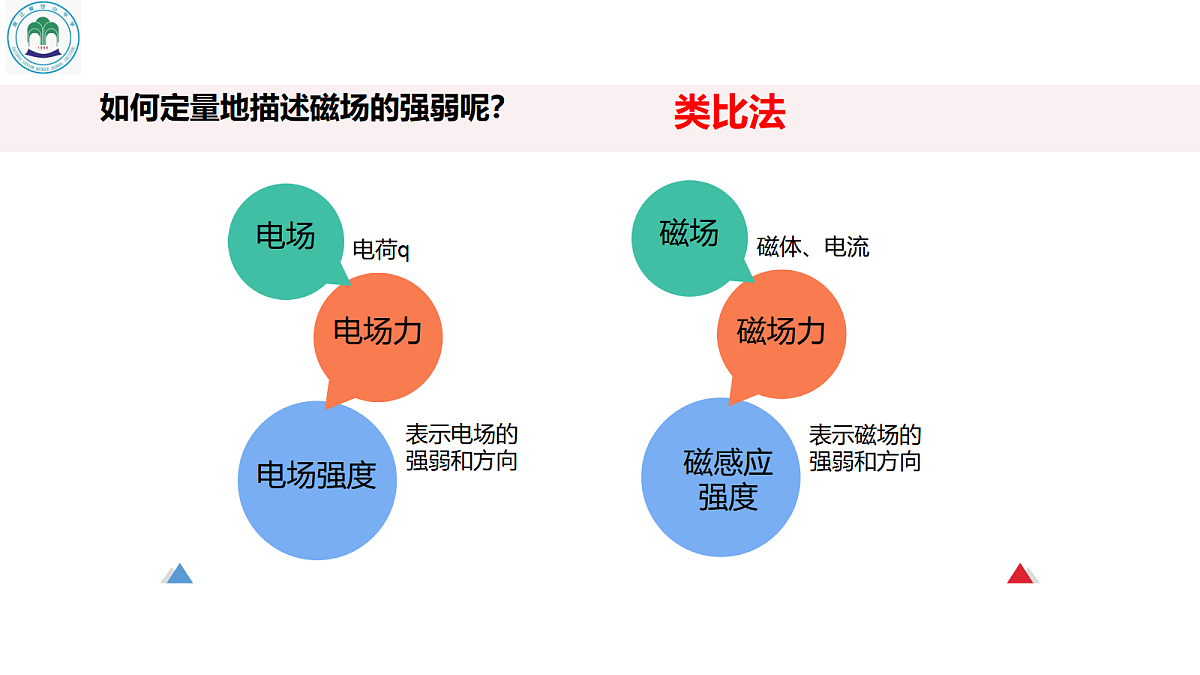

如何定量地描述磁场的强弱呢？
3.数据分析，得出实验结论
复习回顾——磁感应强度
1.定义：在磁场中垂直于磁场方向的通电导线，所受力F跟电流I、导线长度L的乘积之比，将其定义为磁感应强度。2.公式：B=F/IL 3.方向：与磁场方向一致（与静止时小磁针N极方向一致）4.矢量性：遵循平行四边形定则注意事项：（1）公式使用时，要求通电导线与磁场方向垂直；（2）通电导线与磁场方向不垂直时，影响导线受力情况，但不影响磁感应强度；（3）磁感应强度方向与通电导线（电流元）受力方向无关。
1．定义：各点的磁感应强度的大小 、方向 的磁场。2．磁感线特点：间隔相等的 。
磁感应强度B与电场强度E的比较
比值定义法B= F/IL (条件:I⊥B)
比值定义法E=F/q
与磁场有关,与电流元无关
与电场有关,与试探电荷无关
小磁针静止时N极的指向;叠加时遵从平行四边形定则
带正电的试探电荷的受力方向;叠加时遵从平行四边形定则
1.下列关于磁感应强度大小的说法中正确的是（ ）A.通电导线受磁场力大的地方磁感应强度一定大B.一小段通电导线放在某处不受磁场力作用，则该处一定没有磁场C.因为B =F／IL，所以某处磁感应强度的大小与放在该处的通电小段导线IL乘积成反比D.磁感应强度的大小和方向跟放在磁场中的通电导线受力的大小和方向无关
试比较S1与S2的磁感应强度
同一截面，穿过截面磁感线多的就密集，磁感应强度就大，磁场就强。
1.磁通量：描述穿过某一面积磁感线的多少。2.定义：设在磁感应强度为 B 的匀强磁场中，有一个与磁场方向垂直的平面，面积为 S，把B与S的乘积叫做穿过这个面积的磁通量，简称磁通，用φ表示。3.表达式：φ=BS4.单位：韦伯（韦）Wb 1Wb=1T·m25.适用条件：（1）匀强磁场；（2）磁感线与平面垂直
思考：若所选面积与磁感线并不垂直，磁场的磁通量是多少？
选择此截面在垂直方向上的投影面积代入计算。
规定：磁感线从平面的某一面穿入，磁通量为正；从平面的另一面穿入，磁通量为负。
若选取左侧穿入为正，则右侧穿入为负。有φ左>0，φ右
