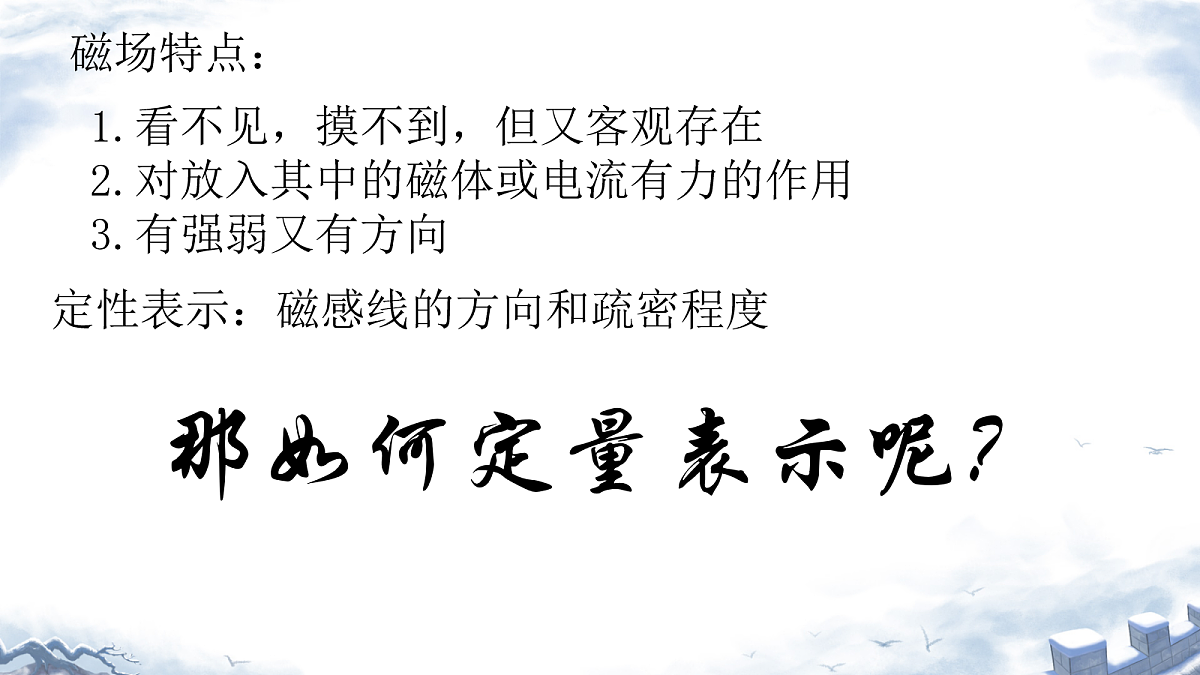

1.看不见，摸不到，但又客观存在2.对放入其中的磁体或电流有力的作用3.有强弱又有方向
定性表示：磁感线的方向和疏密程度

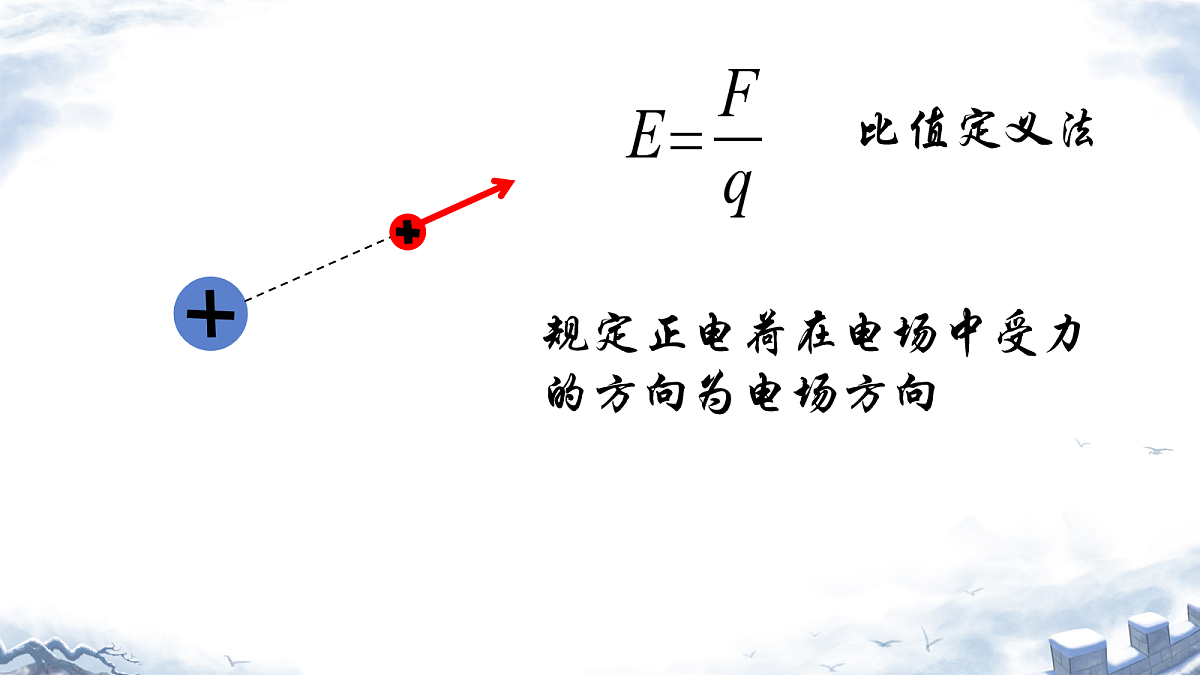

规定正电荷在电场中受力的方向为电场方向

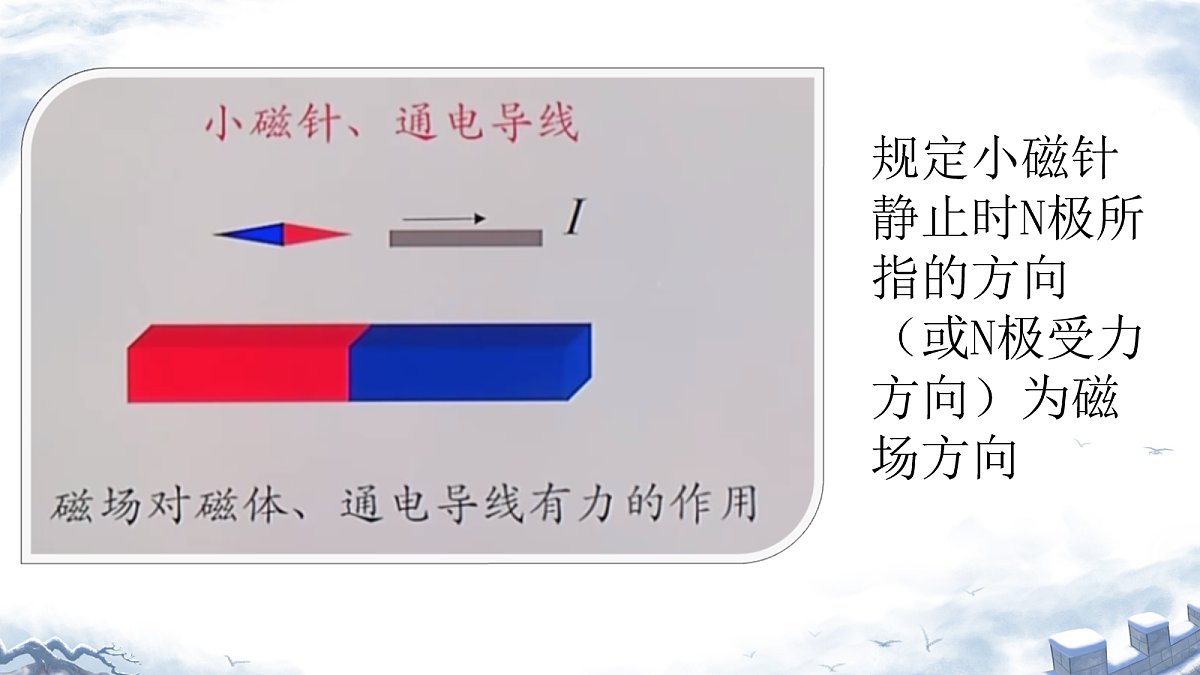

规定小磁针静止时N极所指的方向（或N极受力方向）为磁场方向

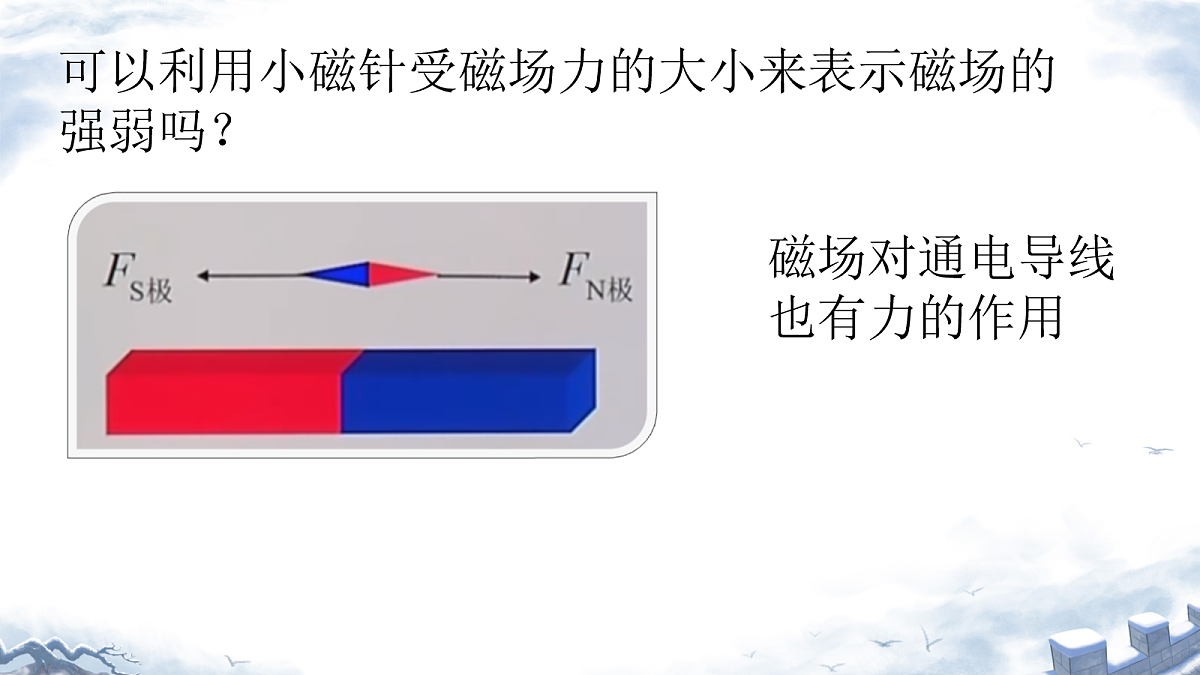

磁场对通电导线也有力的作用
可以利用小磁针受磁场力的大小来表示磁场的强弱吗？

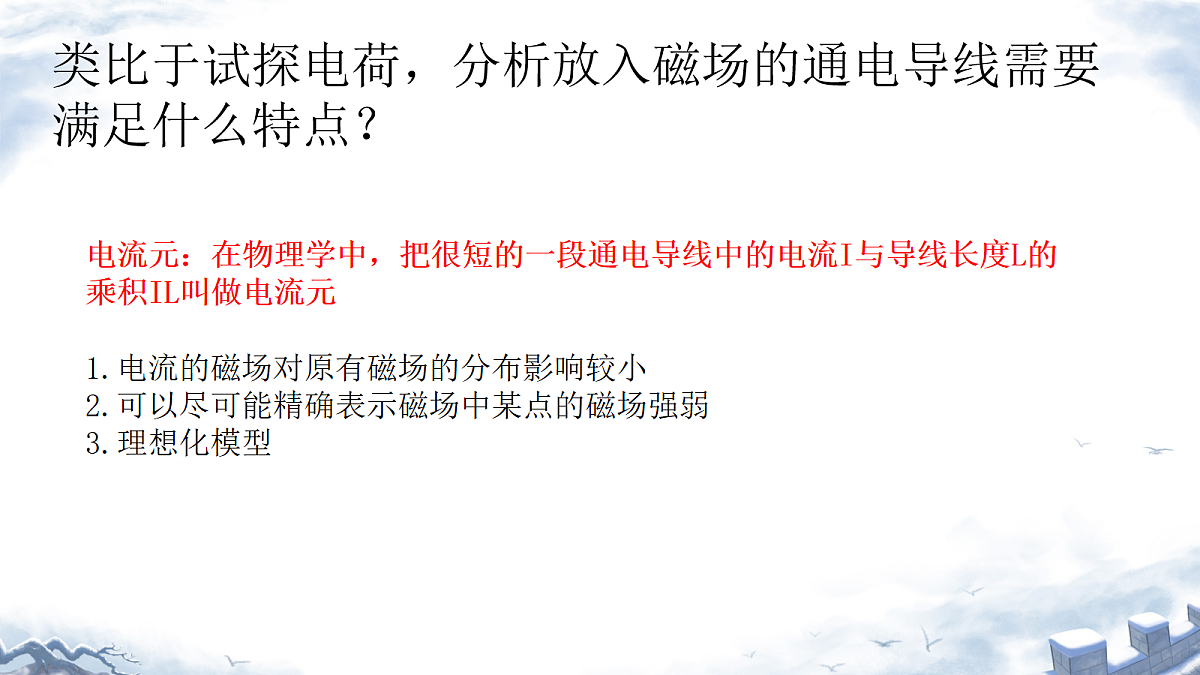

电流元：在物理学中，把很短的一段通电导线中的电流I与导线长度L的乘积IL叫做电流元
类比于试探电荷，分析放入磁场的通电导线需要满足什么特点？
1.电流的磁场对原有磁场的分布影响较小2.可以尽可能精确表示磁场中某点的磁场强弱3.理想化模型

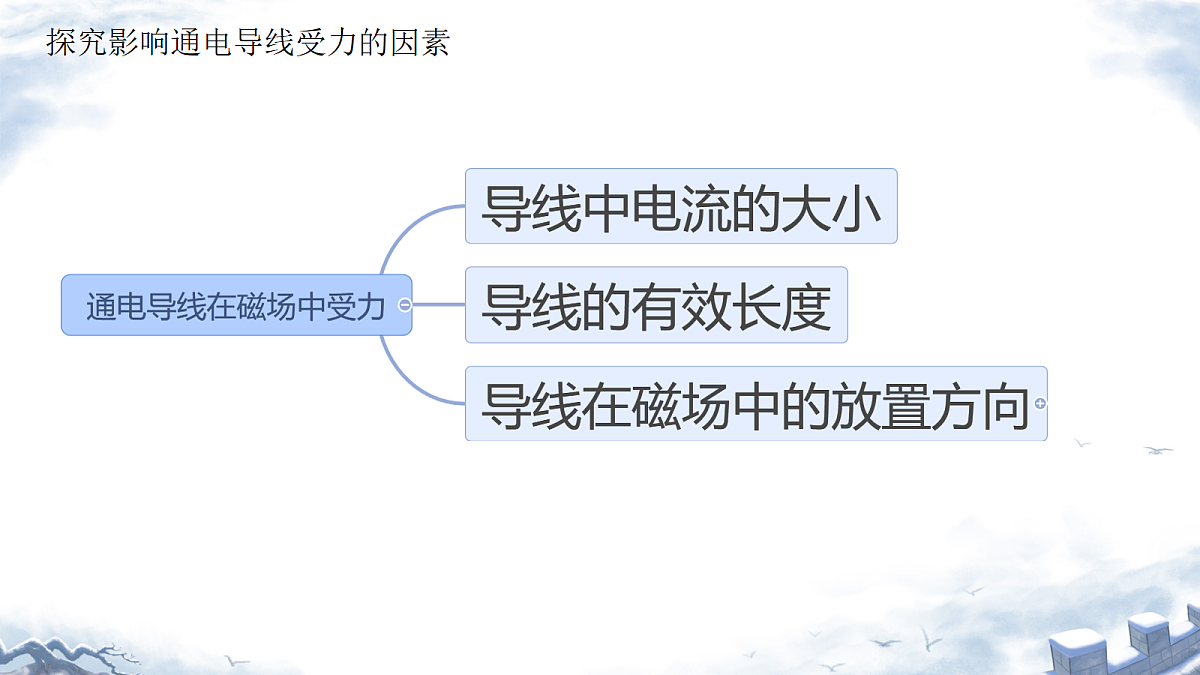

探究影响通电导线受力的因素
1、保持磁场和导线的长度不变，改变电流的大小
2、保持磁场和导线中的电流不变，改变通电导线的长度
控制变量法（电流与磁场垂直放置）
电源、开关、导线、滑动变阻器、电流表、U型磁铁
3、如何测量通电导线受到的力？
在磁场中垂直于磁场方向的通电导线，所受的力F跟电流I和导线长度L的乘积之比定义为磁感应强度
比值定义法，B的大小与F和IL无关，由磁场本身决定
矢量，方向就是磁场方向（小磁针静止时N极所指的方向）
二、匀强磁场（类比于匀强电场）
（1）定义：磁感应强度的大小和方向处处相同的磁场．（2）匀强磁场的磁感线分布是一组等间隔的平行线． 磁感线的疏密程度表示磁感应强度的大小，磁感线越密的地方表示磁感强度越大．
（3）近似匀强磁场的实例：相距很近的两平行的异名磁极中间部分的磁场；通电的长直螺线管内部（边缘部分除外）的磁场．相隔一定距离的两个平行放置的线圈通电时，其中间区域的磁场。
1、（多选）下列有关磁感应强度的方向正确的是（　 ）A.B的方向就是小磁针N极所指的方向B.B的方向与小磁针在任何情况下N极受力方向一致C.B的方向就是通电导线的受力方向D.B的方向就是该处磁场的方向
2、下列关于磁感应强度大小的说法中正确的是（ ） A．通电导线受磁场力大的地方磁感应强度一定大B．通电导线在磁感应强度大的地方受力一定大C．放在匀强磁场中各处的通电导线，受力大小和方向处处相同D．磁感应强度的大小和方向跟放在磁场中的通电导线受力的大小和方向无关
3、（多选）下列说法中错误的是（ ）A．磁场中某处的磁感应强度大小，就是通以电流I、长为L的一小段导线放在该处时所受磁场力F与I、L的乘积的比值B．一小段通电导线放在某处不受磁场力作用，则该处一定没有磁场C．一小段通电导线放在磁场中A处时受磁场力比放在B处大，则A处磁感应强度比B处的磁感应强度大D．因为B =F/IL，所以某处磁感应强度的大小与放在该处的通电小段导线IL乘积成反比
（4）磁场的叠加原理（磁感应强度的矢量性）
（1）内容：如果几个磁场同时存在，它们的磁场相互叠加，这时某点的磁感应强度就等于各个磁场在该点磁感应强度的矢量和。(2)叠加原理的应用当连磁场在某点同向时，该点的磁感应强度等于两磁场在该点的磁感应强度的和，即B=B1+B2当两磁场在某点反向时，该点的磁感应强度等于两磁场在该点的磁感应强度的差，即B=B1-B2当两磁场在某点方向成一夹角时，该点的磁感应强度由平行四边形定则求得。
定义：在匀强磁场中，有一个与磁场方向垂直的面积S，我们把B与S的乘积叫做穿过这个面积的磁通量
Φ＝BS适用条件：1.匀强磁场 2.磁感线与平面垂直
单位：韦伯　符号：Wb 1Wb=1T·m2
物理意义：表示穿过磁场某一面积S的磁感线的条数
求两个面积S1、S2的磁通量
S表示在垂直于磁场方向上的有效投影面积
规定磁感线从平面的某一面穿入时磁通量为正；则磁感线从平面的另一面穿入时磁通量为负
物理意义：表示穿过磁场某一面积S的磁感线的净条数
3. 如图所示圆形线圈的匝数为100匝，圆面积为0.5 m2,在该圆形线圈平面内有一个面积为0.1 m2的正方形区域，该区域内有垂直线圈平面向里的匀强磁场，磁感应强度为B=2T，求穿过该圆形线圈的磁通量（ ）A.1 Wb B.0.2 Wb C.100 Wb D.20 Wb
如图所示，两个同心放置的共面金属圆环a和b，一条形磁铁穿过圆心且与环面垂直，则穿过两环的磁通量Фa和Фb大小关系为( )
A.均向上，Фa＞ФbB.均向下，Фa＜ФbC.均向上，Фa＝ФbD.均向下，无法比较
