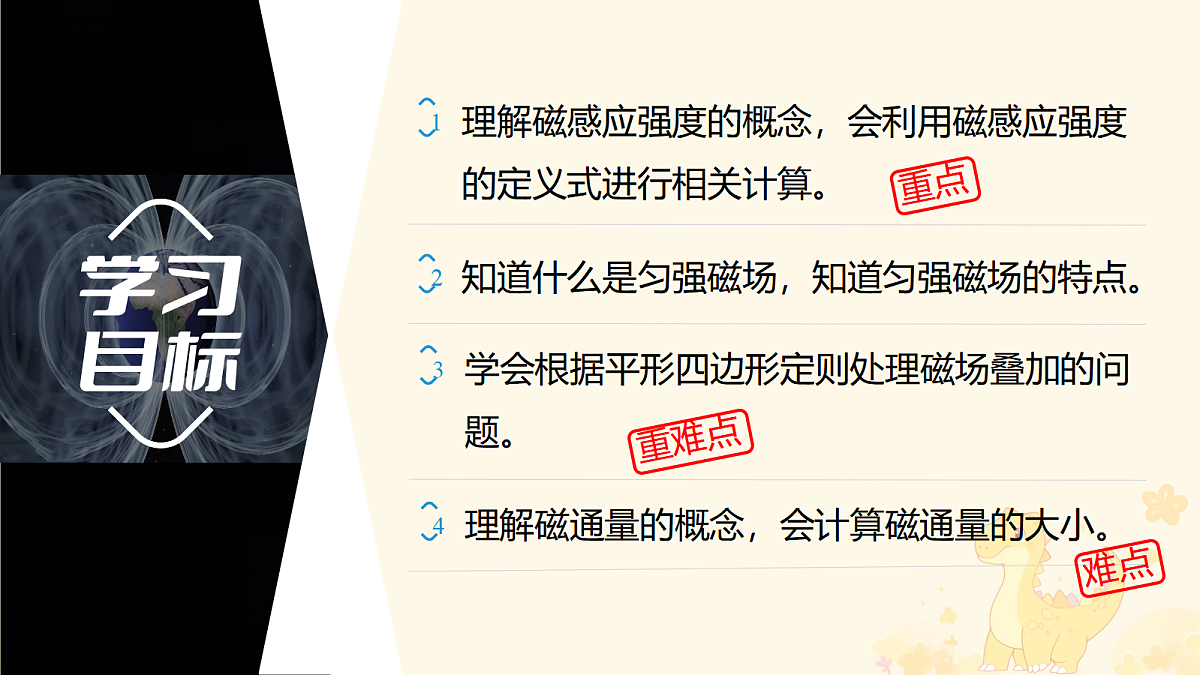

理解磁感应强度的概念，会利用磁感应强度的定义式进行相关计算。
知道什么是匀强磁场，知道匀强磁场的特点。
学会根据平形四边形定则处理磁场叠加的问题。
理解磁通量的概念，会计算磁通量的大小。

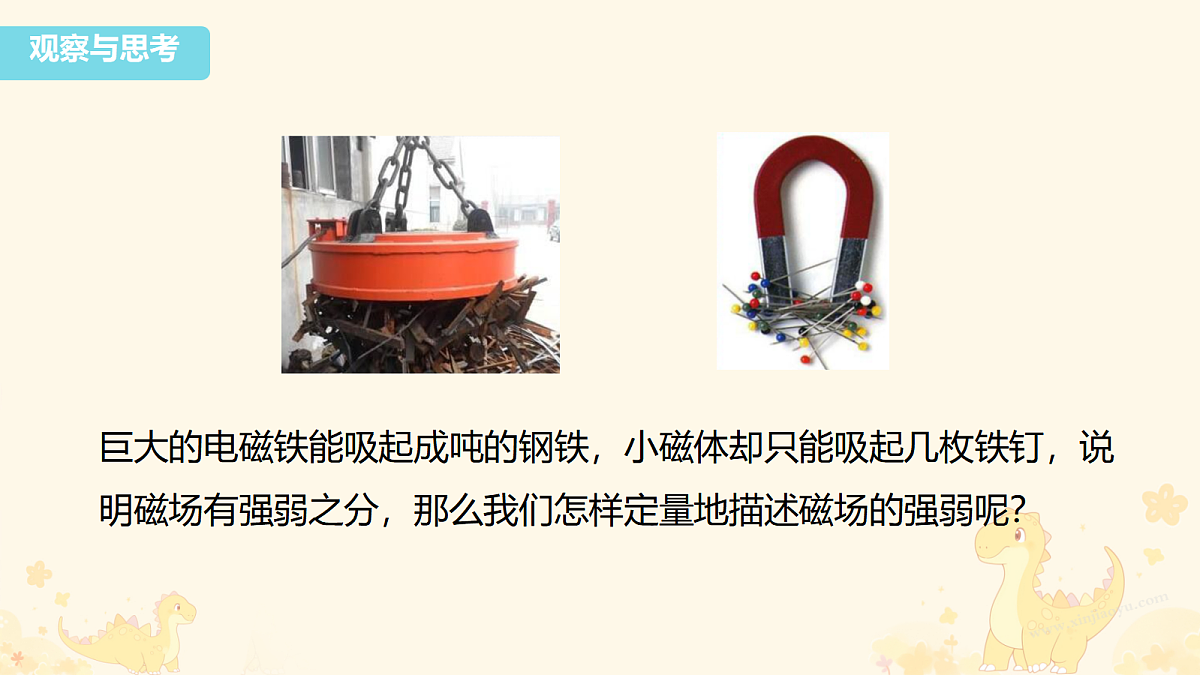

巨大的电磁铁能吸起成吨的钢铁，小磁体却只能吸起几枚铁钉，说明磁场有强弱之分，那么我们怎样定量地描述磁场的强弱呢？

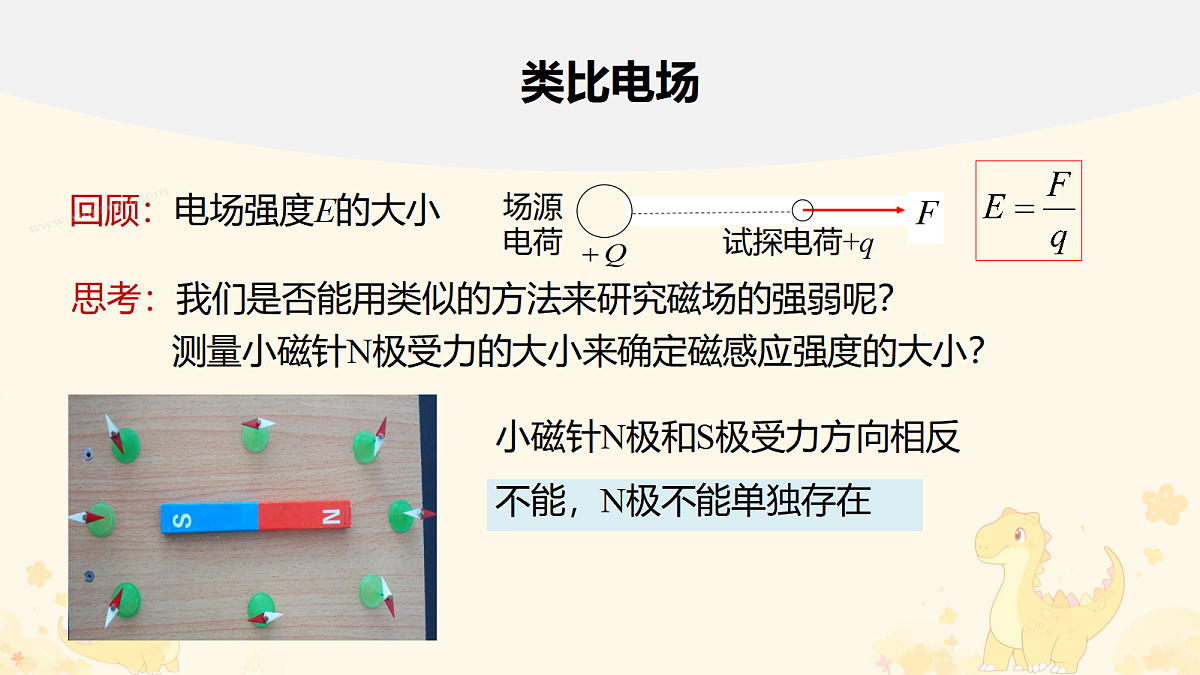

回顾：电场强度E的大小
思考：我们是否能用类似的方法来研究磁场的强弱呢？
测量小磁针N极受力的大小来确定磁感应强度的大小？
小磁针N极和S极受力方向相反

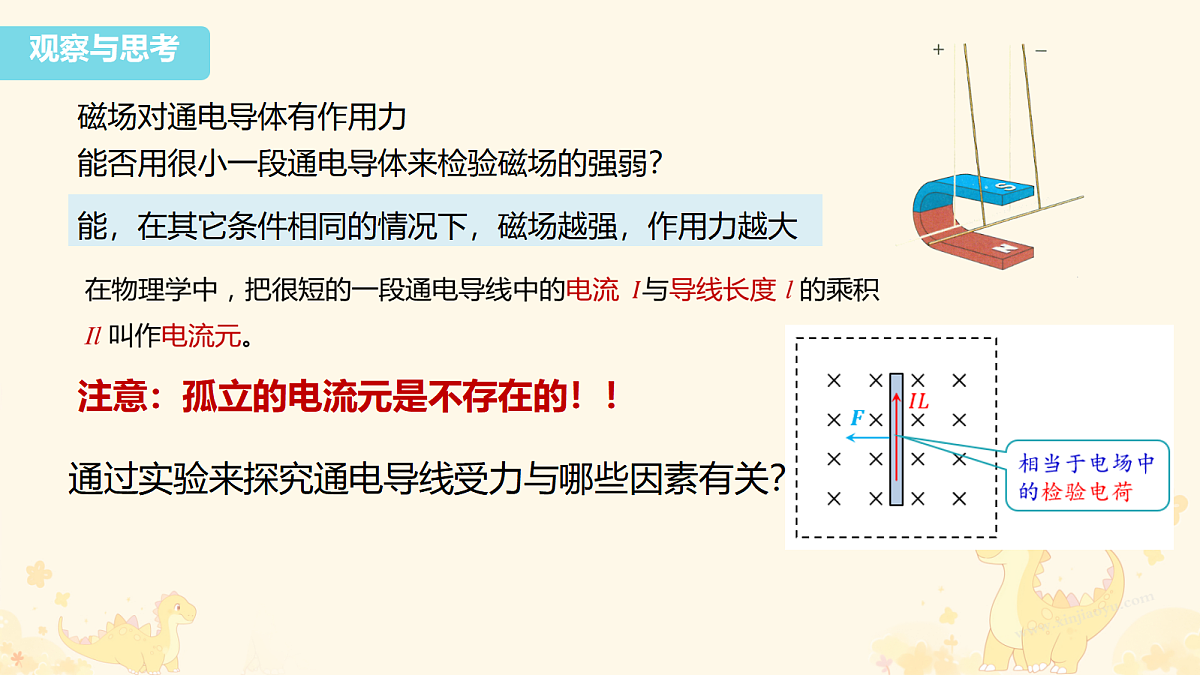

磁场对通电导体有作用力
能否用很小一段通电导体来检验磁场的强弱？

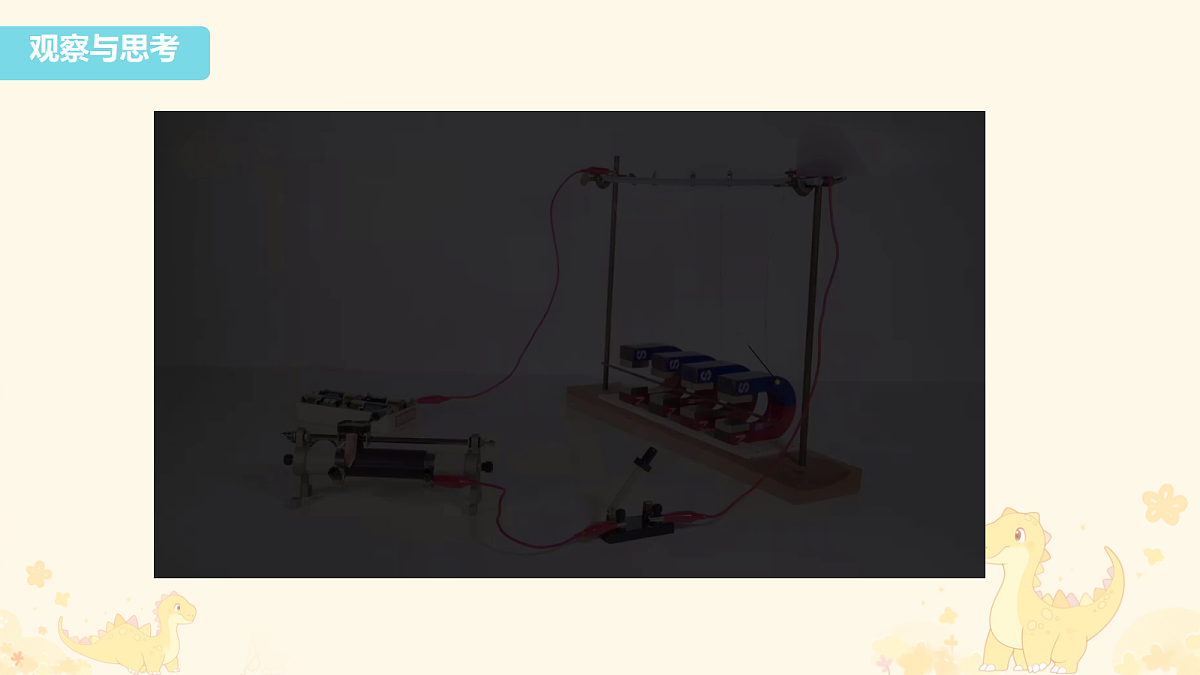

通过实验来探究通电导线受力与哪些因素有关？
注意：孤立的电流元是不存在的！！

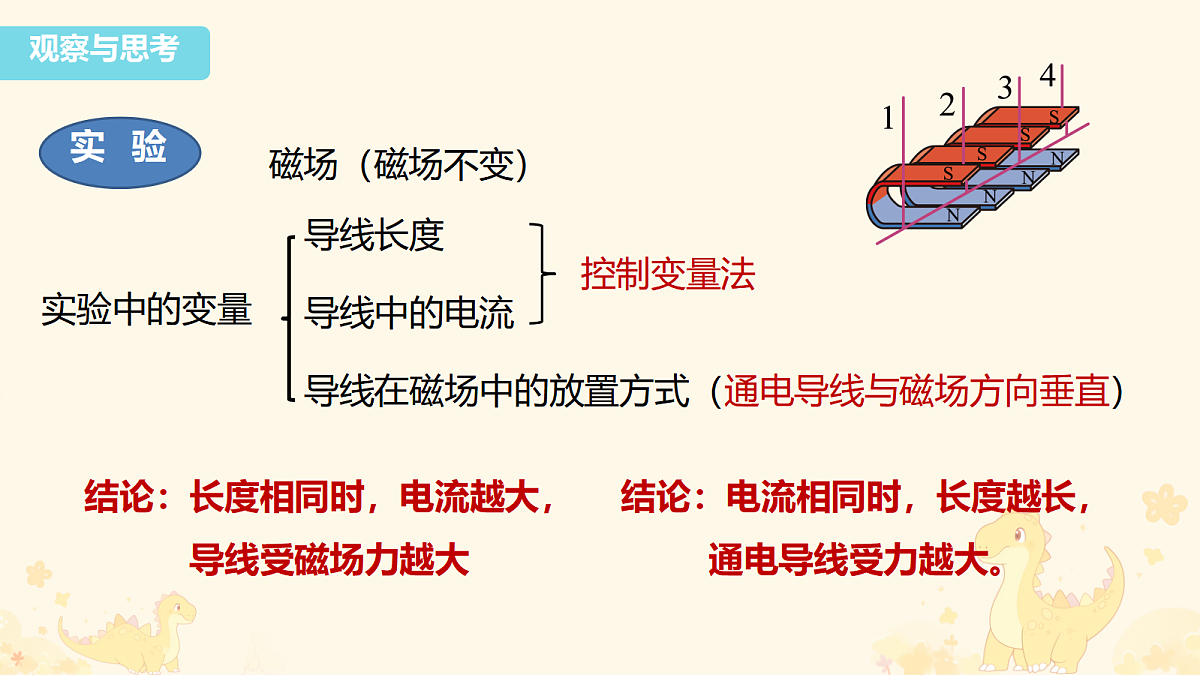

导线在磁场中的放置方式（通电导线与磁场方向垂直）
结论：长度相同时，电流越大， 导线受磁场力越大
结论：电流相同时，长度越长， 通电导线受力越大。
1.定义：在磁场中垂直磁场方向的通电导线，所受的磁场力F 跟电流I和导线长度l的乘积Il的比值叫磁感应强度.
2.意义：磁感应强度B 是表示磁场强弱的物理量.
4.单位： 在国际单位制中，其单位是特斯拉，简称特，符号是T 1 T＝1 N/(A·m).
5.矢量：既有大小又有方向.方向就是磁场的方向，叠加遵循平行四边形定则.
（定义式，而非决定式）
表　一些磁场的磁感应强度
1.磁感应强度的大小相等、方向处处相同的磁场叫匀强磁场。
2.产生方法(1)距离很近的两个异名磁极之间的磁场（除边缘部分外）(2)通电螺线管内部的磁场（除边缘部分外）(3)相隔一定距离的两个平行放置的线圈通电时，其中间区域的磁场。
3.匀强磁场的磁感线是间隔相等的平行直线。
4.匀强磁场的磁感线：
电场强度E与磁感应强度B的对比
1.(2023·广州市玉岩中学高二校考期末)关于磁感应强度，下列说法中正确的是A.磁感应强度的方向，就是小磁针N极所受磁场力的方向
2.有一小段通电直导线，长为1 cm，通过的电流为5 A，把它置于磁场中某点，受到的磁场力为0.1 N，则该点的磁感应强度大小满足A.B＝2 TB.B≤2 TC.B≥2 TD.以上情况都有可能
磁感应强度是矢量，当空间存在几个磁体(或电流)时，每一点的磁场等于各个磁体(或电流)在该点产生磁场的矢量和。磁感应强度叠加时遵循平行四边形定则。
3.(2022·眉山第一中学高二开学考试)如图，两根互相平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流。a、O、b在M、N的连线上，O为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到O点的距离均相等。关于以上几点处的磁场，下列说法正确的是A.O点处的磁场方向由O指向NB.a、b两点处的磁感应强度大小相等，方向相反C.c、d两点处的磁感应强度大小相等，方向相同D.a、c两点处磁感应强度的大小不相等，方向不相同
4.(2023·四川绵阳高二统考期末)如图所示，三根相互平行的水平长直导线通有大小相等且方向相同的电流I，其中P、Q、R为导线上三个点，三点连成的平面与导线垂直，O为PQ连线的中点，且QR＝PR＝PQ。则下列判断正确的是A.P点和Q点的磁感应强度大小相同，方向不同B.P点和Q点的磁感应强度大小不同，方向相同C.R点的磁感应强度沿QR方向D.O点的磁感应强度为零
在下图中，磁感线的疏密程度表示了磁场的强弱。S1和 S2两处磁感线的疏密不同，这种不同是如何体现的呢？
1.定义：在磁感应强度为B的匀强磁场中，当面积为S的平面与磁场方向垂直时，我们把B和S的乘积叫作穿过这个平面的磁通量，简称磁通，符号“Φ”.2.表达式：Φ＝BS.3.适用条件：(1)匀强磁场；(2)磁场与平面垂直.
4.单位：韦伯(Wb)，1 Wb＝1 T·m2.5.磁通量是标量，但有正、负， 同一个面，当磁感线从正面穿入时，磁通量为正，则磁感线从背面穿入时，即为负.
如果磁感应强度与我们研究的平面不垂直，如图中的平面S，那么我们如何计算磁通量？
5.(2023·广东清远高二校考学业考试)如图所示，矩形线框abcd放置在水平面内，磁场方向与水平方向成α角，已知sin α＝ ，线框面积为S，磁感应强度为B，则通过线框的磁通量为
　(2024·哈尔滨市高二期中)如图，匀强磁场的磁感应强度B为0.2 T，方向沿z轴的正方向，且线段MN、DC相等，长度为0.4 m，线段NC、EF、MD、NE、CF相等，长度为0.3 m，通过面积SMNCD、SNEFC、SMEFD的磁通量分别为Φ1、Φ2、Φ3，下列说法正确的是A.Φ1＝0.024 Wb B.Φ2＝0.018 WbC.Φ3＝0.03 Wb D.Φ3＝0
