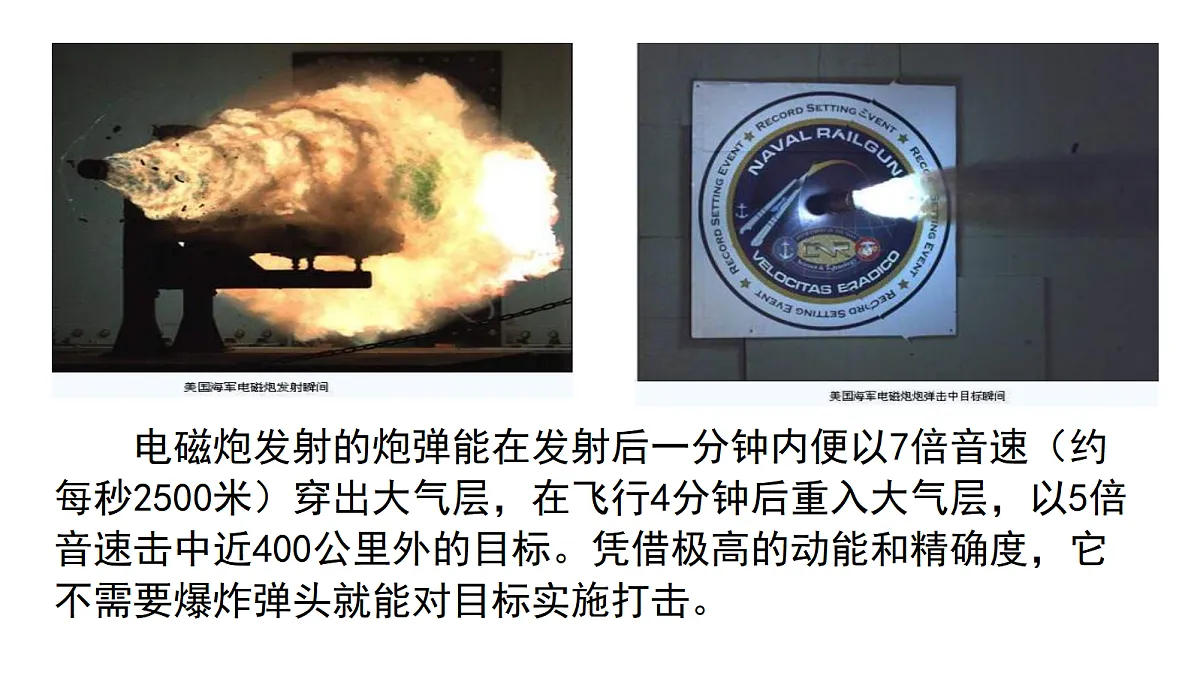

电磁炮发射的炮弹能在发射后一分钟内便以7倍音速（约每秒2500米）穿出大气层，在飞行4分钟后重入大气层，以5倍音速击中近400公里外的目标。凭借极高的动能和精确度，它不需要爆炸弹头就能对目标实施打击。

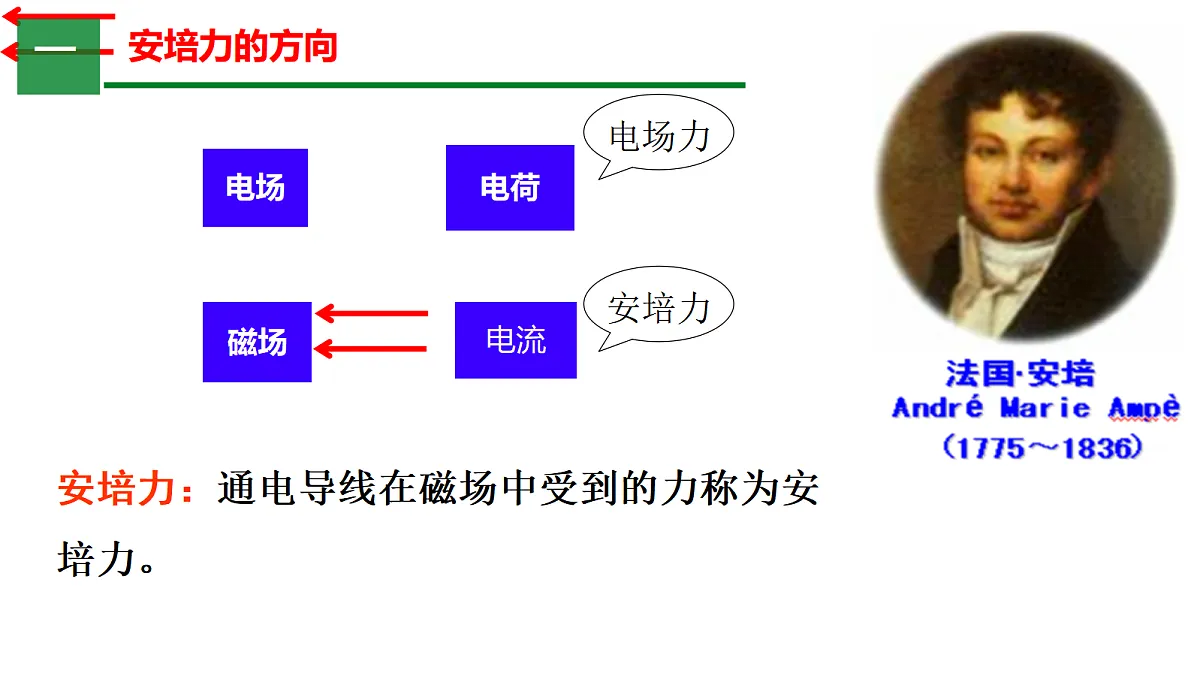

安培力：通电导线在磁场中受到的力称为安培力。

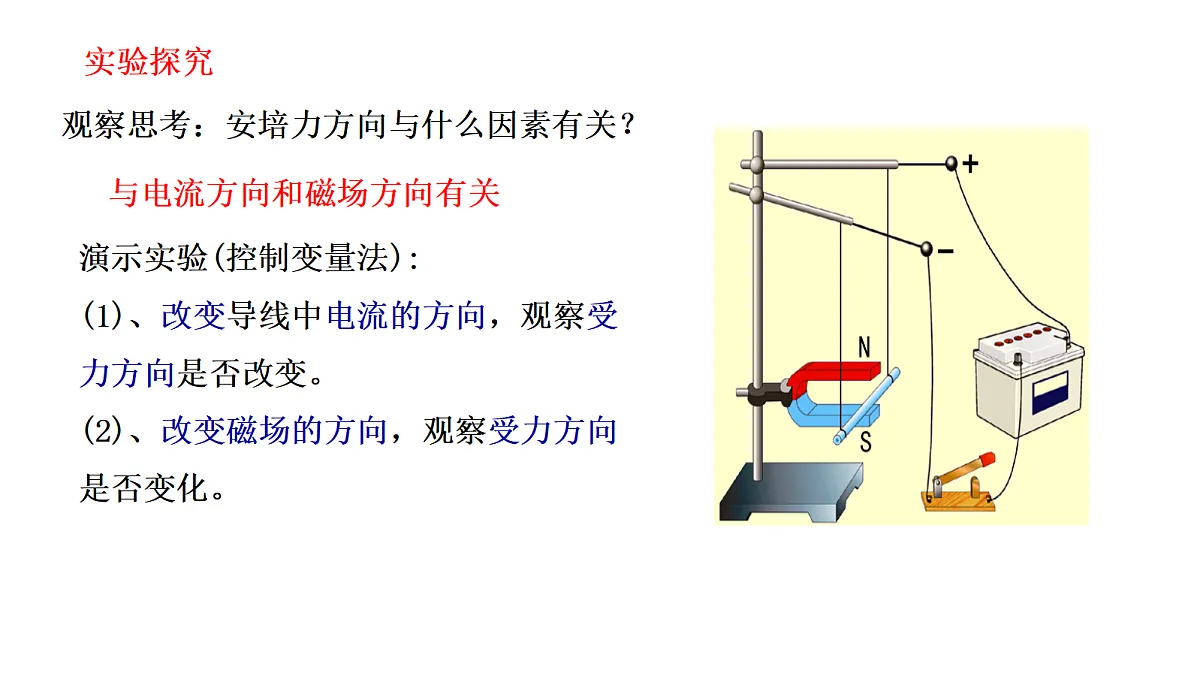

观察思考：安培力方向与什么因素有关？
演示实验(控制变量法):(1)、改变导线中电流的方向，观察受力方向是否改变。(2)、改变磁场的方向，观察受力方向是否变化。
与电流方向和磁场方向有关

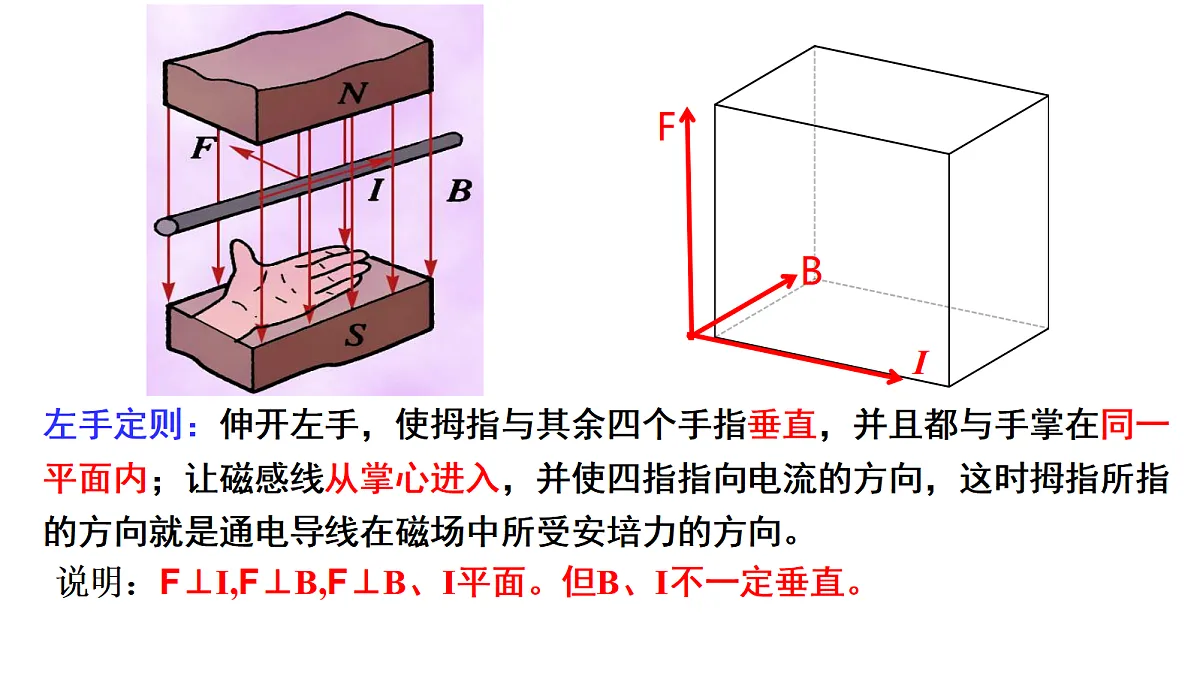

说明：F⊥I,F⊥B,F⊥B、I平面。但B、I不一定垂直。
左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向。

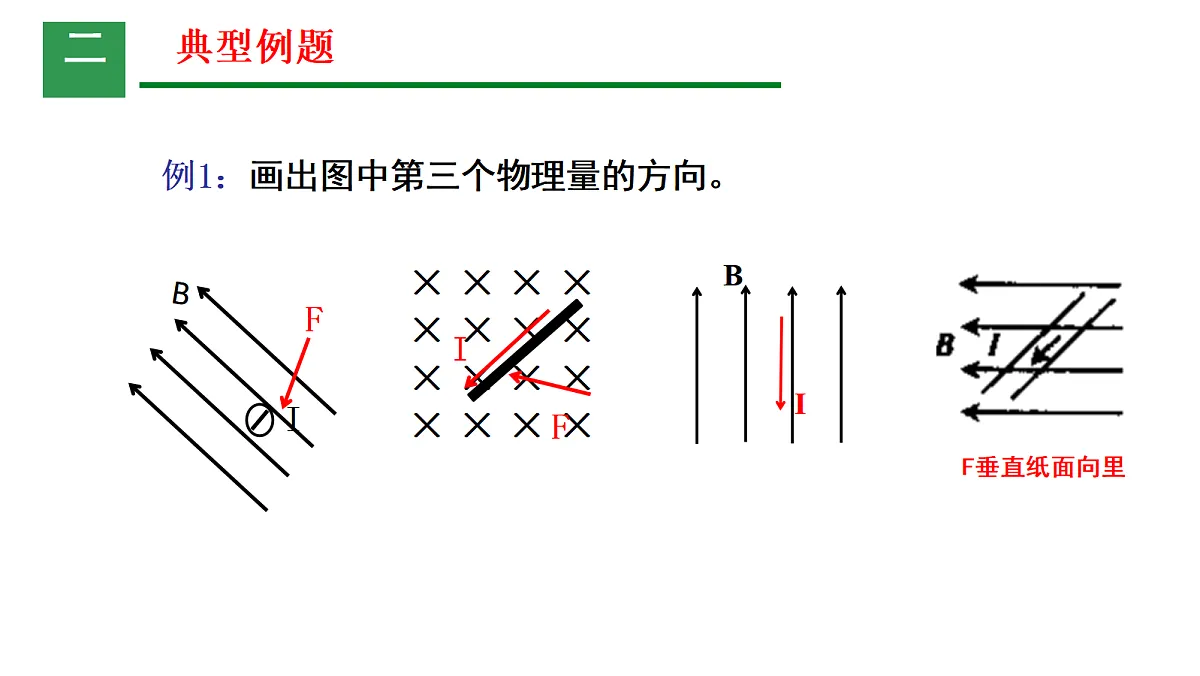

例1：画出图中第三个物理量的方向。
× × × ×× × × ×× × × ×× × × ×

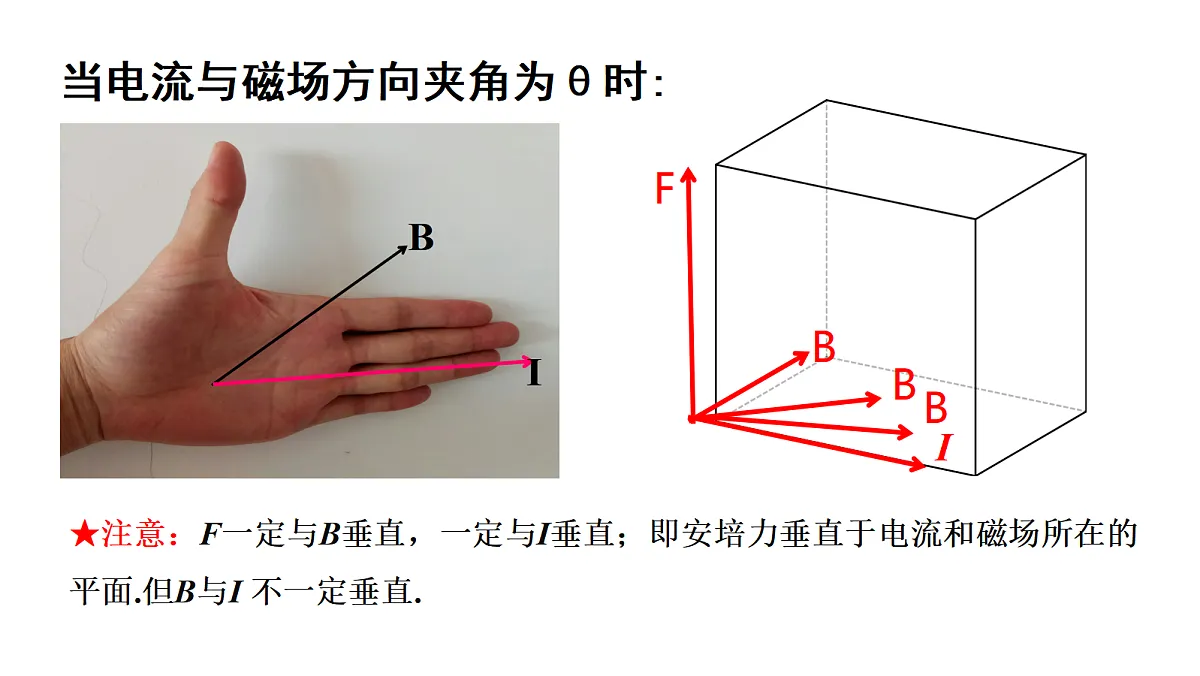

★注意：F一定与B垂直，一定与I垂直；即安培力垂直于电流和磁场所在的平面.但B与I 不一定垂直.
例3：画出图中通电导线棒所受安培力的方向。
例4：画出图中通电导线棒所受安培力的方向。
非匀强磁场磁场对电流作用力
例1： 平行通电导线间的相互作用力
方向不同的电流总有转到同向的趋势
练习：如图所示，通电直导线AB固定，CD可以自由移动，请你判断通电后CD的运动情况
例2：如图，把轻质铜导线圈用绝缘细线悬挂在磁铁N极附近，磁铁的轴线穿过线圈的圆心且垂直于线圈平面。当线圈内通入如图所示的电流后，判断线圈如何运动？
1、把环形电流等效为一个条形磁铁
2、把条形磁铁等效为一个环形电流
例题：在条形磁铁的N极附近悬挂一个铝制线圈，线圈与磁铁位于同一水平面内，当电流方向如图所示时，线圈将（ ） A.靠近磁体平行移动 B.远离磁铁平行移动 C.从上向下看顺时针转动，同时靠近磁铁 D.从上向下看逆时针转动，同时靠近磁铁
例题：把一重力不计可以自由移动的通电直导线AB水平放在蹄形磁铁的正上方，当通以图示中的电流时，导线的运动情况是（从上向下看）（ ）A.顺时针方向转动，同时下降B.顺时针方向转动，同时上升C.逆时针方向转动，同时下降D.逆时针方向转动，同时上升
例题：条形磁铁放在水平桌面上，在其正中央的上方固定一根长直导线，导线与磁铁垂直，给导线通以垂直纸面向里的电流，用N表示磁铁对桌面的压力，用f表示桌面对磁铁的摩擦力，则导线通电后与通电前相比（ ）A.N减小，f=0B.N减小，f≠0C.N增大，f=0D.N增大， f≠0
变形：如果把导线移至S极上方，则又如何？
分析导体在磁场中运动情况的几种常用方法
如图所示，在玻璃皿的中心放一个圆柱形电极，沿边缘内壁放一个圆环形电极，将两电极接在电池的两极上，然后在玻璃皿中放入盐水，把玻璃皿放入蹄形磁铁的磁场中，N 极在下，S 极在上，盐水就会旋转起来。
