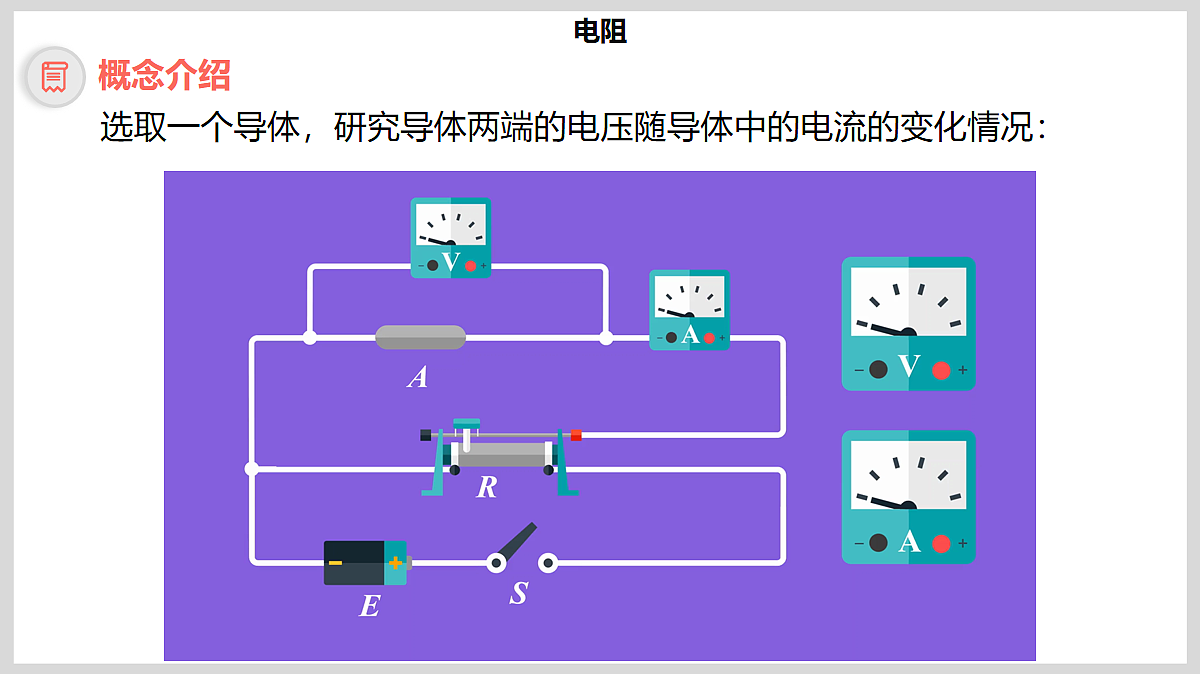

选取一个导体，研究导体两端的电压随导体中的电流的变化情况：

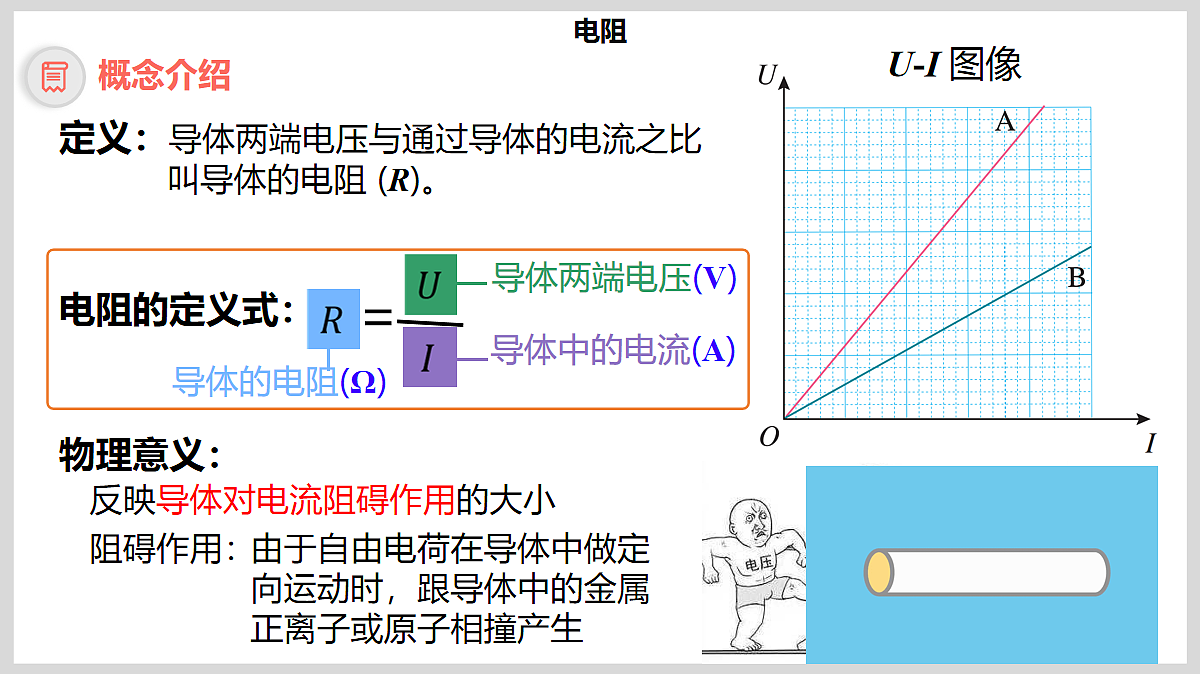

定义：导体两端电压与通过导体的电流之比 叫导体的电阻 (R)。
反映导体对电流阻碍作用的大小
由于自由电荷在导体中做定向运动时，跟导体中的金属正离子或原子相撞产生

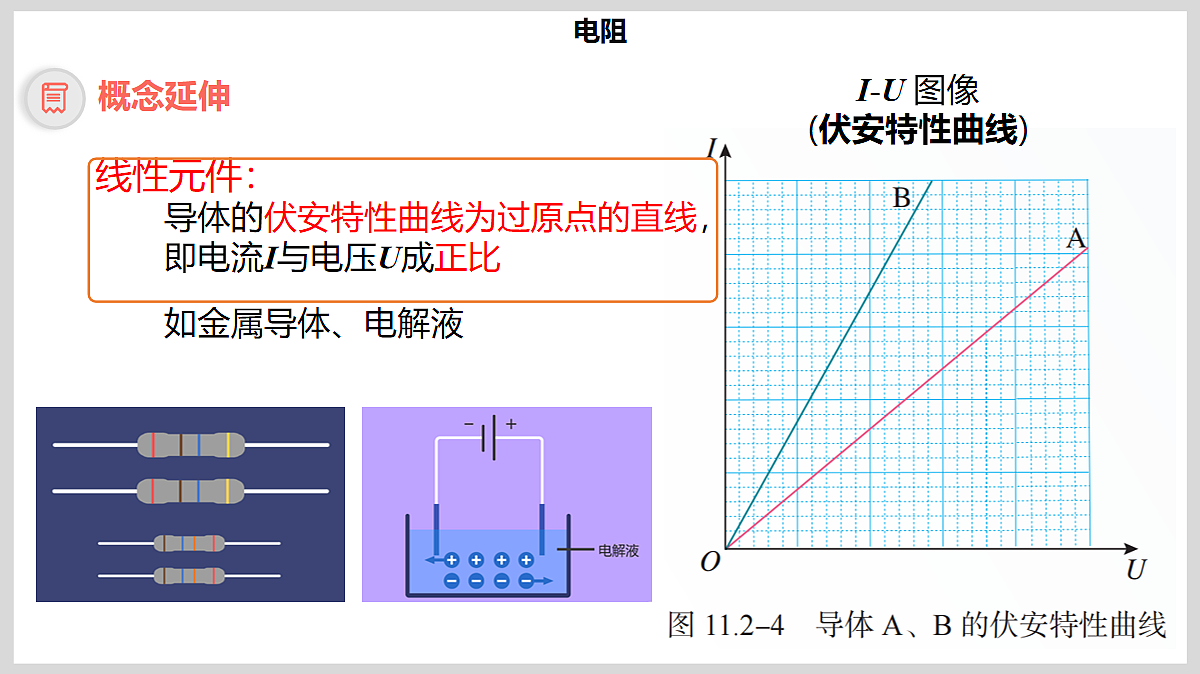

线性元件： 导体的伏安特性曲线为过原点的直线， 即电流I与电压U成正比
如金属导体、电解液
I-U 图像(伏安特性曲线)
伏安特性曲线（I-U图像）

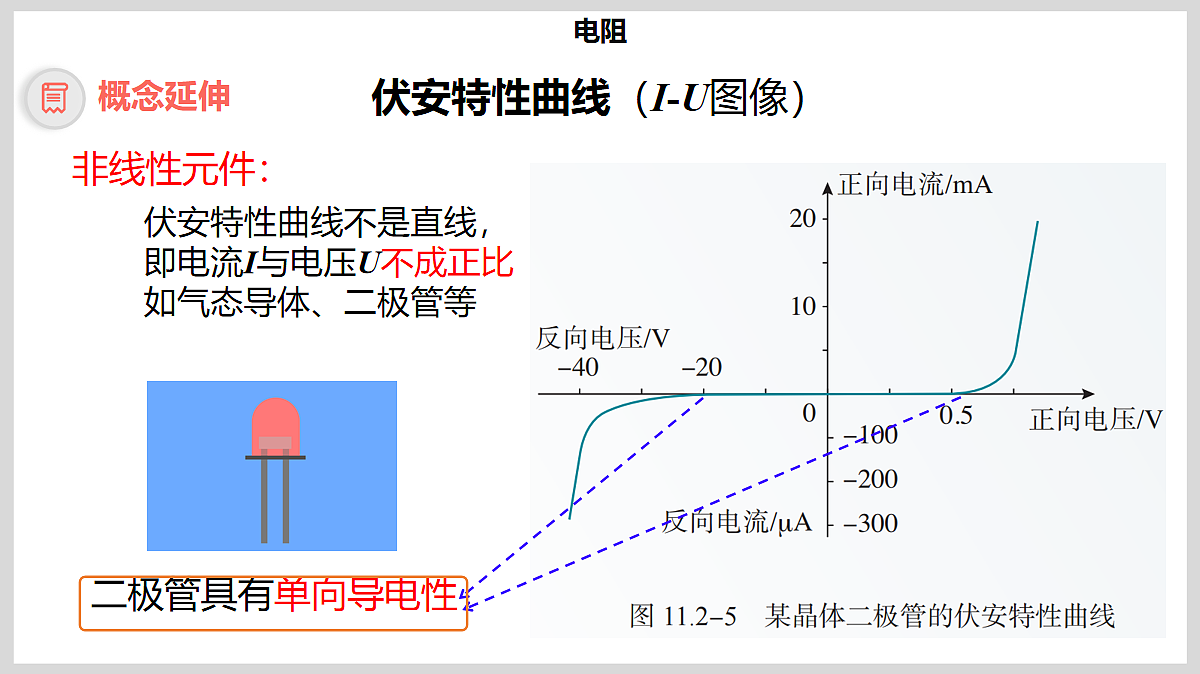

伏安特性曲线不是直线，即电流I与电压U不成正比如气态导体、二极管等

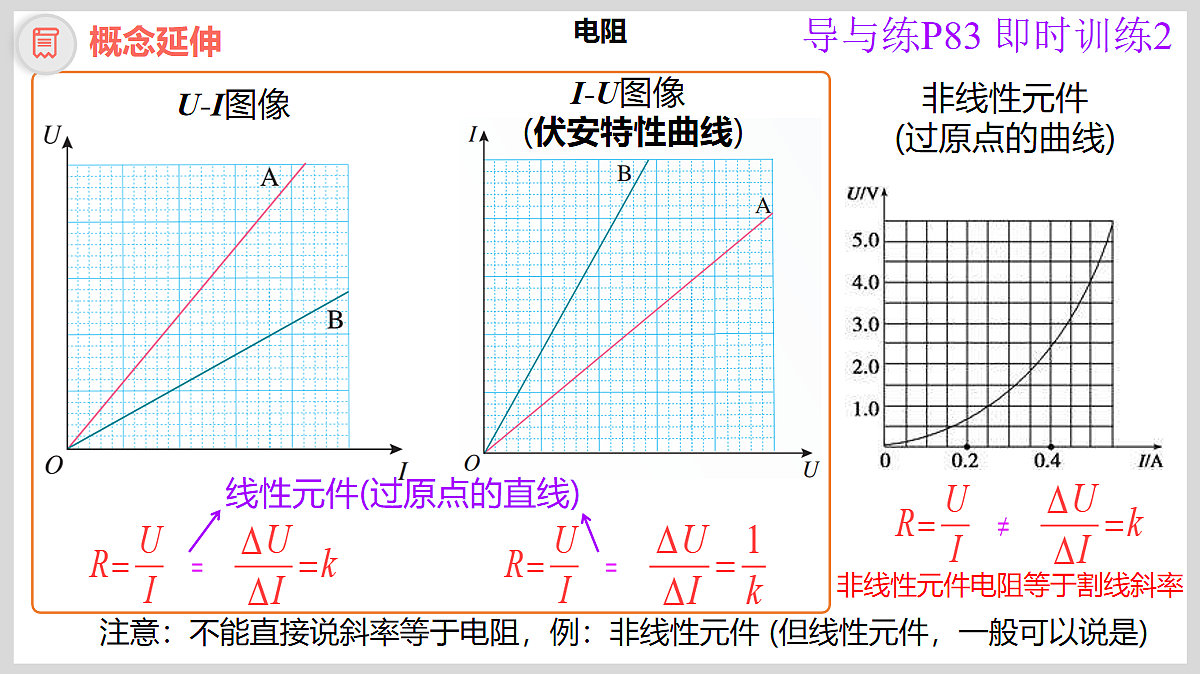

注意：不能直接说斜率等于电阻，例：非线性元件 (但线性元件，一般可以说是)
I-U图像 (伏安特性曲线)
非线性元件(过原点的曲线)
导与练P83 即时训练2
非线性元件电阻等于割线斜率

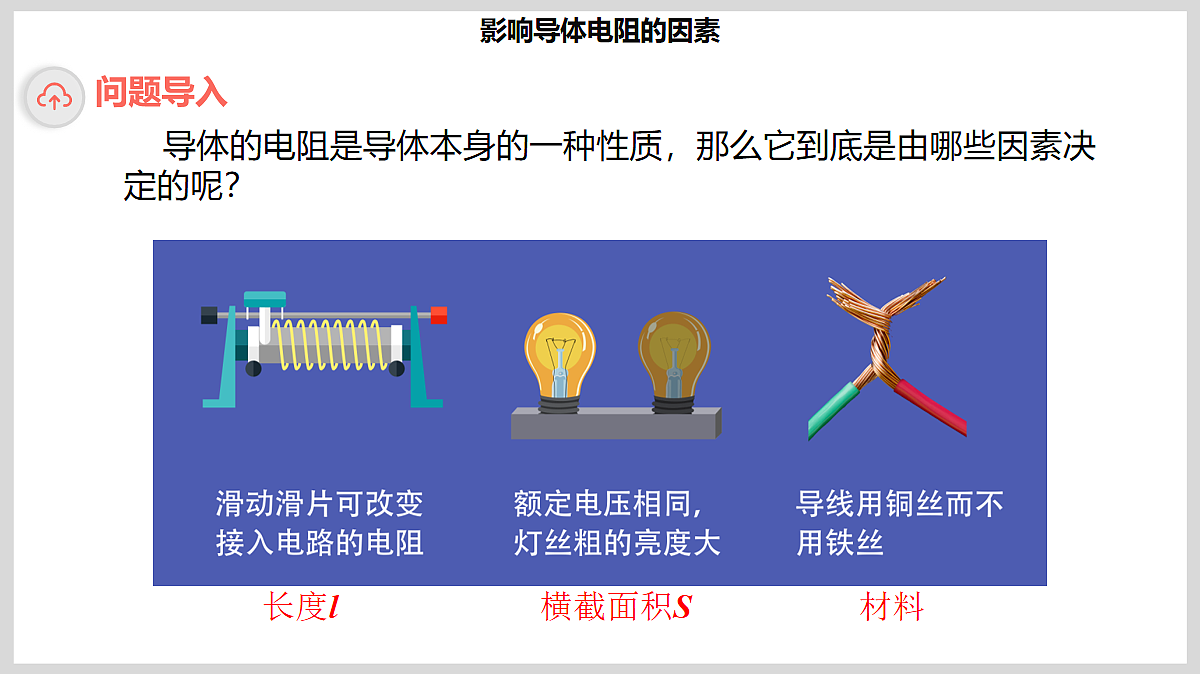

导体的电阻是导体本身的一种性质，那么它到底是由哪些因素决定的呢？
目的：探究导体的电阻与l、S、材料的关系
长度、横截面积、材料三个因素中，保持两个因素不变，比较第三个因素对电阻的影响；同理，也可研究另外两个因素对电阻的影响。
把电炉丝拉直； 用刻度尺测量长度l
2. 测量导体的横截面积
1. 在材料相同、横截面积相同的情况下， 导体电阻与导体长度成正比2. 在材料相同、长度相同的情况下， 导体电阻与导体的横截面积成反比3. 在长度相同、横截面积相同的情况下， 材料不同，电阻不同，说明导体电阻与材料有关
控制变量法实验探究影响导体电阻的因素：
同种材料的导体，其电阻R与它的长度l成正比，与它的横截面积S成反比；导体电阻与构成它的材料有关。
1. 金属的电阻率随温度升高而增大；
2. 精密的电阻温度计是用铂做的，测出铂丝的电阻就可知温度
有些半导体的电阻率随温度升高而减小，温度改变时电阻变化较大
负温度系数热敏电阻（NTC），正温度系数热敏电阻（PTC）以及在某一特定温度下电阻值会发生突变的临界温度电阻器（CTR）
电阻率应用——热敏电阻
某些合金 (如锰铜合金和镍铜合金) ，电阻率几乎不受温度变化的影响，常用来制作标准电阻。
电阻率应用——标准电阻
一根阻值为R的均匀电阻丝，在下列哪些情况中其阻值仍为R (设温度不变) ( )当长度不变，横截面积增大一倍时当横截面积不变，长度增大一倍时 当长度和横截面半径都缩小一半时 当长度和横截面积都扩大一倍时
一根均匀导线，现将它均匀拉长，使导线的直径减小为原来的一半，此时它的阻值为64Ω，则导线原来的电阻值为 ( )128Ω 32Ω 4Ω 2Ω
关于材料的电阻率，下列说法中正确的是 ( )把一根长导线截成等长的三段，则每段的电阻率都是原来的三分之一材料的电阻率随温度的升高而增大合金的电阻率大于构成该合金的任一纯金属的电阻率电阻率是反映材料导电性能好坏的物理量，电阻率越大的导体对电流的阻碍作用越大
(多选) 关于电阻率，下列说法中正确的是 ( )电阻率是描述材料导电性能好坏的物理量，电阻率越大，材料的导电性能越好各种材料电阻率都与温度有关，金属导体的电阻率随温度的升高而增大材料的电阻率越大，导体的电阻就越大有些合金的电阻率几乎不受温度的影响，通常用它们制成标准电阻
