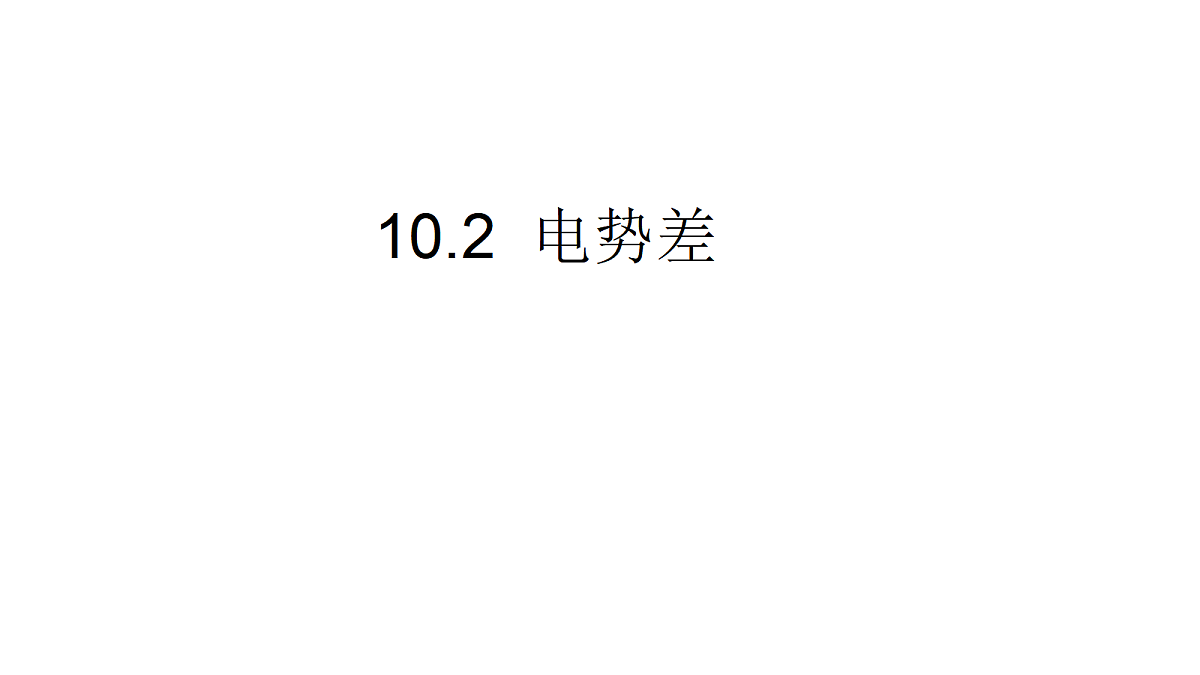

高中电势差教学课件ppt

这是一份高中电势差教学课件ppt，共24页。PPT课件主要包含了UABφA-φB，UBAφB-φA，推论一，WABqUAB，推论二，推论三，点电荷电场的等势面，匀强电场的等势面，练习与应用P34等内容，欢迎下载使用。
电荷在某点的电势能，等于把它从该点移动到零势能点所做的功。
电场在某点的电势，数值上等于把1库仑正电荷从该点移动到零势能点所做的功。
定义：电场中，两点之间电势的差值叫作电势差。
若：φA=100V，φO=0V，φB=-100V
电场中两点之间电势差的绝对值叫电压。
计算把q=1×10-5C的电荷从A点移到B点电场力所做的功？
WAB=qφA-q φB=q(φA-φB)=qUAB
电荷q在电场中从A点移动到B点时，静电力做功等于电荷电量乘以A、B两点的电势差。
AB两点间电势差数值上等于把单位正电荷从A移动到B时电场力所做的功。

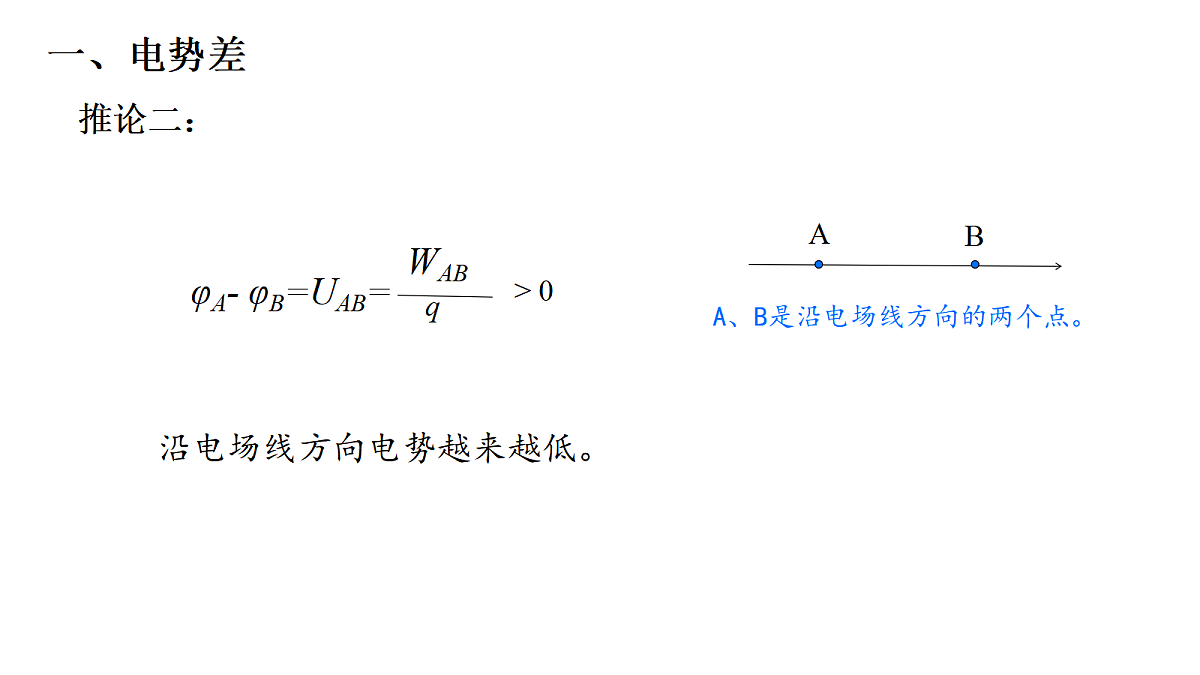

沿电场线方向电势越来越低。
A、B是沿电场线方向的两个点。
A点的电势等于A点与零电势点之间的电势差。

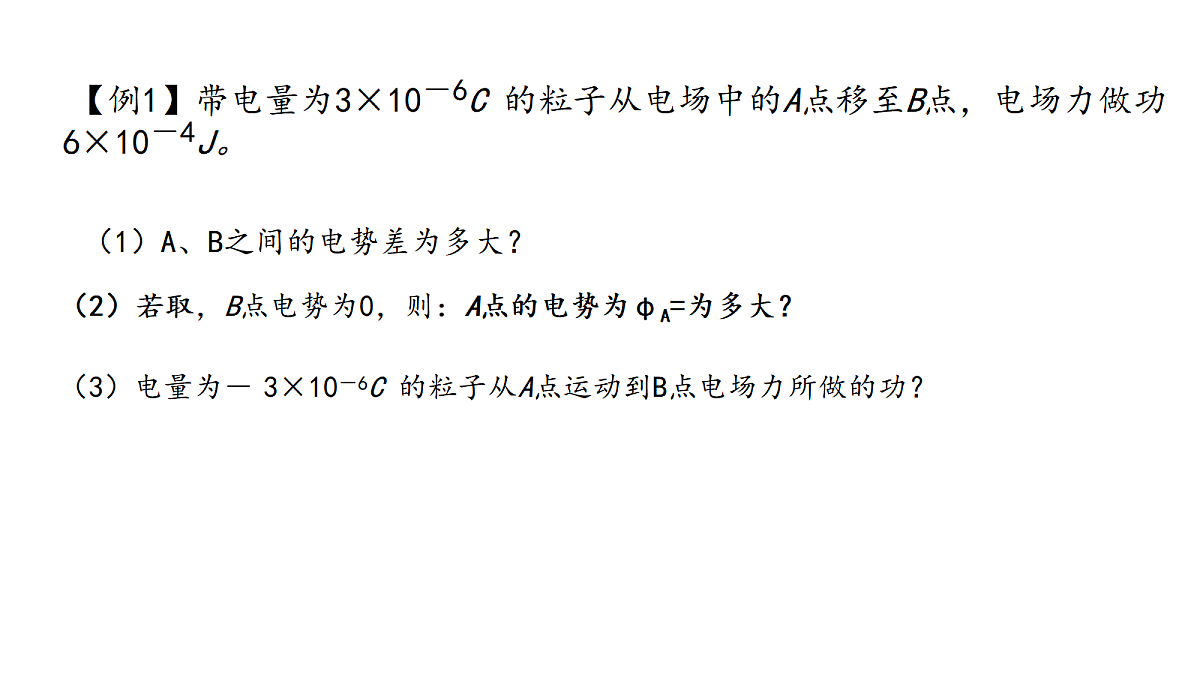

【例1】带电量为3×10－6C 的粒子从电场中的A点移至B点，电场力做功6×10－4J。
（2）若取，B点电势为0，则：A点的电势为φA=为多大？
（3）电量为－ 3×10－6C 的粒子从A点运动到B点电场力所做的功？
（1）A、B之间的电势差为多大？
【例2】在匀强电场中把电荷量为 2.0×10-9 C 的点电荷从 A 点移动到 B 点，静电力做的功为 1.6 × 10-7 J。再把这个电荷从 B 点移动到 C 点，静电力做的功为－ 4.0×10-7 J。 A、B、C 三点中，哪点电势最高？哪点电势最低？
电场中电势相等的点构成的面。
（1）在同一等势面上的任意两点间移动电荷电场力不做功；（2）等势面一定处处与电场线垂直，即跟场强方向垂直；（3）电场线方向是电势降低最快的方向；（4）等差等势面密的地方电场线也密，场强越大。
等差等势面（相邻等势面之间电势相等）
等量同种电荷电场的等势面
等量异种电荷电场的等势面
不规则带电体电场的等势面：
【例3】图中a、b和c表示点电荷Q的电场中的三个等势面，它们的电势分别为20V、15V 、 10V一带电粒子从等势面a上某处由静止释放后，仅受电场力作用而运动，已知它经过等势面b时的速率为v，则它经过等势面c的速率为多少？
例4：在右图中，实线是等势面，一个电子以速度v0向场源电荷运动，其轨迹如虚线所示，则：（1）场源电荷带什么电？（2）比较电子在a、b、c三点动能的大小。
1．在某电场中，已知A、B两点之间的电势差UAB 为 20 V，q 为－ 2×10 -9 C的电荷由A点移动到B点，静电力做的功是多少？电势能是增加还是减少，增加或者减少多少？
2．在研究微观粒子时常用电子伏（eV）作为能量的单位。1 eV等于一个电子经过1 V电压加速后所增加的动能，那么，1 eV等于多少焦耳？
3．如图10.2-4，回答以下问题。（1）A、B哪点的电势比较高？负电荷在哪点的电势能比较大？（2）负电荷由B点移动到A点时，静电力做正功还是负功？（3）A、B两点的电势差UAB是正的还是负的？ UBA呢？
4. 电场中两个电势不同的等势面能不能相交？说明理由。
5. 某电场的等势面如图10.2-5所示，试画出电场线的大致分布。若单位正电荷沿任一路径从A点移到B点，静电力所做的功是多少？说明理由。正电荷从A点移到C点，跟从B点移到C点，静电力所做的功是否相等？说明理由。
