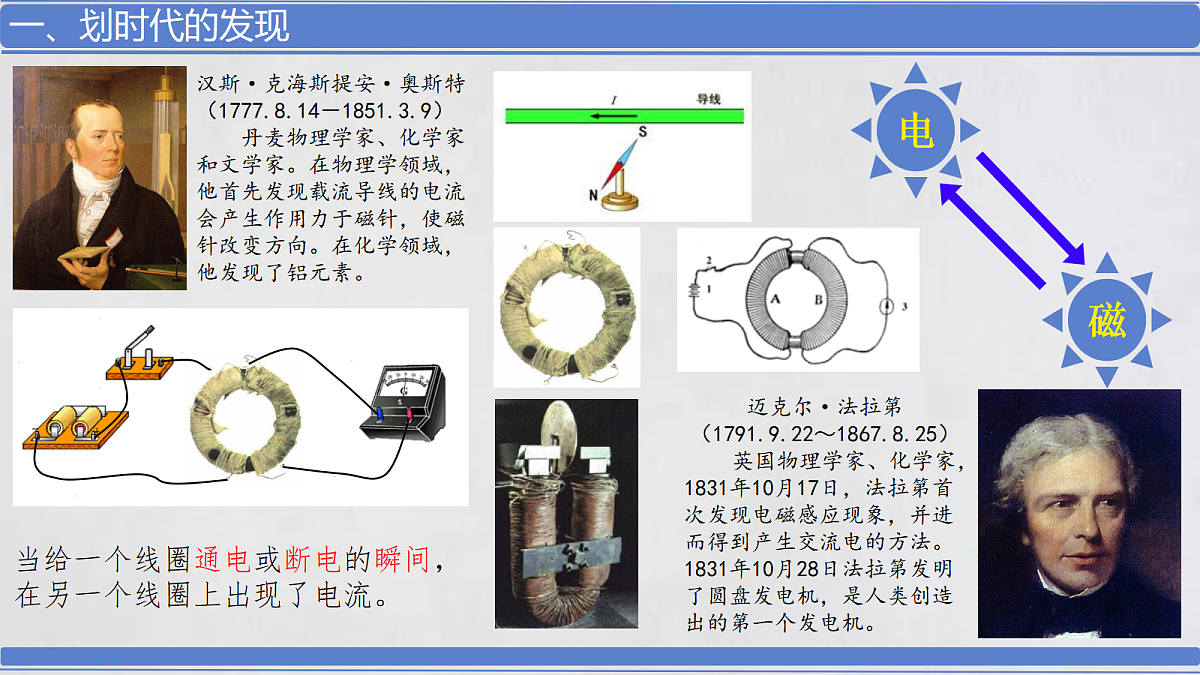

当给一个线圈通电或断电的瞬间，在另一个线圈上出现了电流。

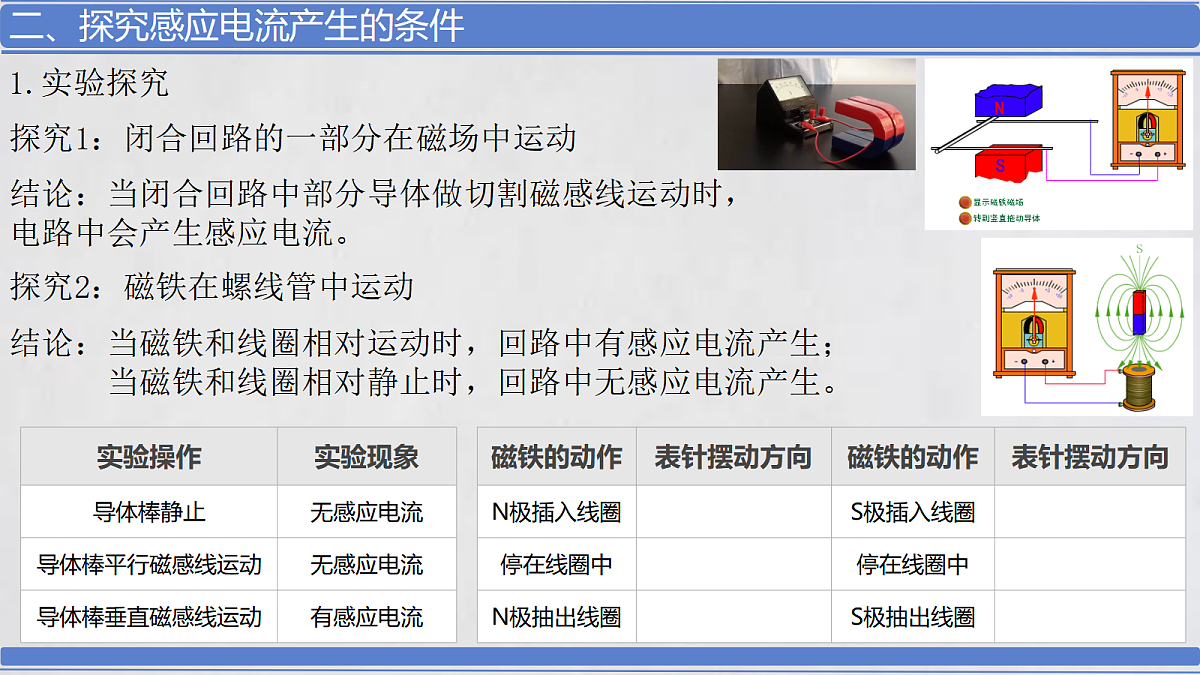

探究1：闭合回路的一部分在磁场中运动
结论：当闭合回路中部分导体做切割磁感线运动时， 电路中会产生感应电流。
探究2：磁铁在螺线管中运动
结论：当磁铁和线圈相对运动时，回路中有感应电流产生； 当磁铁和线圈相对静止时，回路中无感应电流产生。

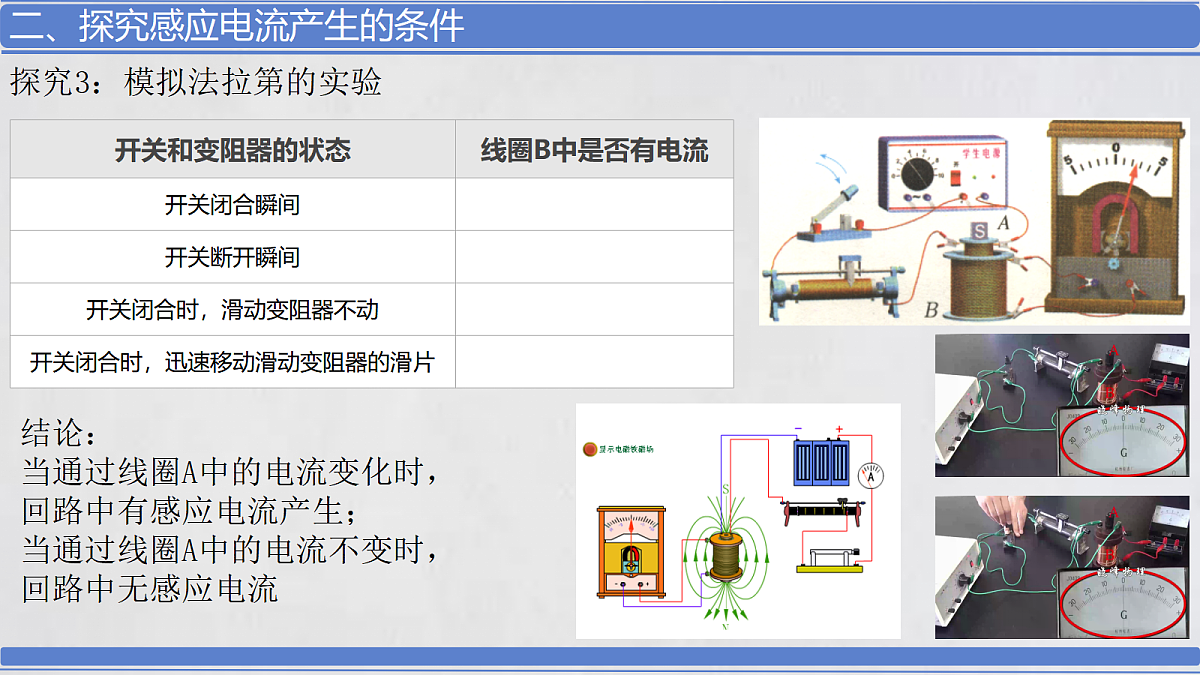

探究3：模拟法拉第的实验
结论：当通过线圈A中的电流变化时，回路中有感应电流产生；当通过线圈A中的电流不变时，回路中无感应电流

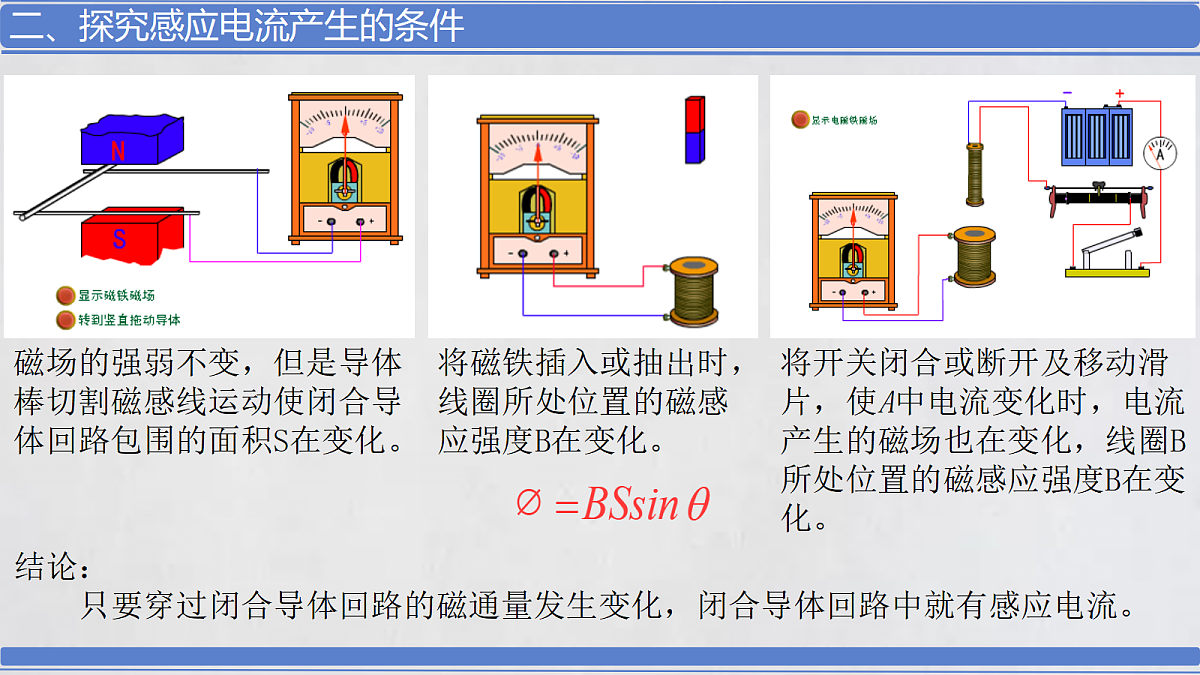

磁场的强弱不变，但是导体棒切割磁感线运动使闭合导体回路包围的面积S在变化。
将磁铁插入或抽出时，线圈所处位置的磁感应强度B在变化。
将开关闭合或断开及移动滑片，使A中电流变化时，电流产生的磁场也在变化，线圈B所处位置的磁感应强度B在变化。
结论： 只要穿过闭合导体回路的磁通量发生变化，闭合导体回路中就有感应电流。
1.实验结论：只要穿过闭合导体回路的磁通量发生变化， 闭合导体回路中就有感应电流产生。
2.产生感应电流的条件：
电路闭合、磁通量发生变化
磁感应强度B不变有效面积S发生变化
在磁场中的面积发生变化
有效面积S不变磁感应强度B发生变化
闭合回路在非匀强磁场中运动
磁通量的大小与线圈匝数无关
与磁场方向的夹角发生变化
磁感应强度B随时间变化
注意：初、末状态磁通量的正负
例1.(多选)下列图中线圈中不能产生感应电流的是
例2.如图所示,绝缘导线框居中放在长通电直导线下边，下列情况可以产生感应电流的是 A.增大电流 B.减小电流 C.导线框绕通电导线转动 D.左右移动导线框
例3.如图所示,水平金属导轨上垂直放置两根金属棒AB、CD，导轨间有竖直向上的匀强磁 场，导体棒AB、CD分别以速度V1、V2向右匀速运动。 （1）当开关S断开时，若V1=V2，电流表G2有无示数？为什么？若V1≠V2，电流表G2有无 示数？为什么？ （2）当开关S闭合时，若V1=V2，电流表G2有无示数？为什么？
1.法拉第的圆盘发电机——人类第一台发电机
1831年圣诞节前夕，一次科学报告会上，法拉第当众表演了一个实验。一个铜盘的轴和铜盘的边缘分别连在“电流表”的两端。法拉第摇动手柄使铜盘在磁极之间旋转，“电流表”的指针随之摆动。这是最早的发电机。
4.电磁炉、无线充电器
