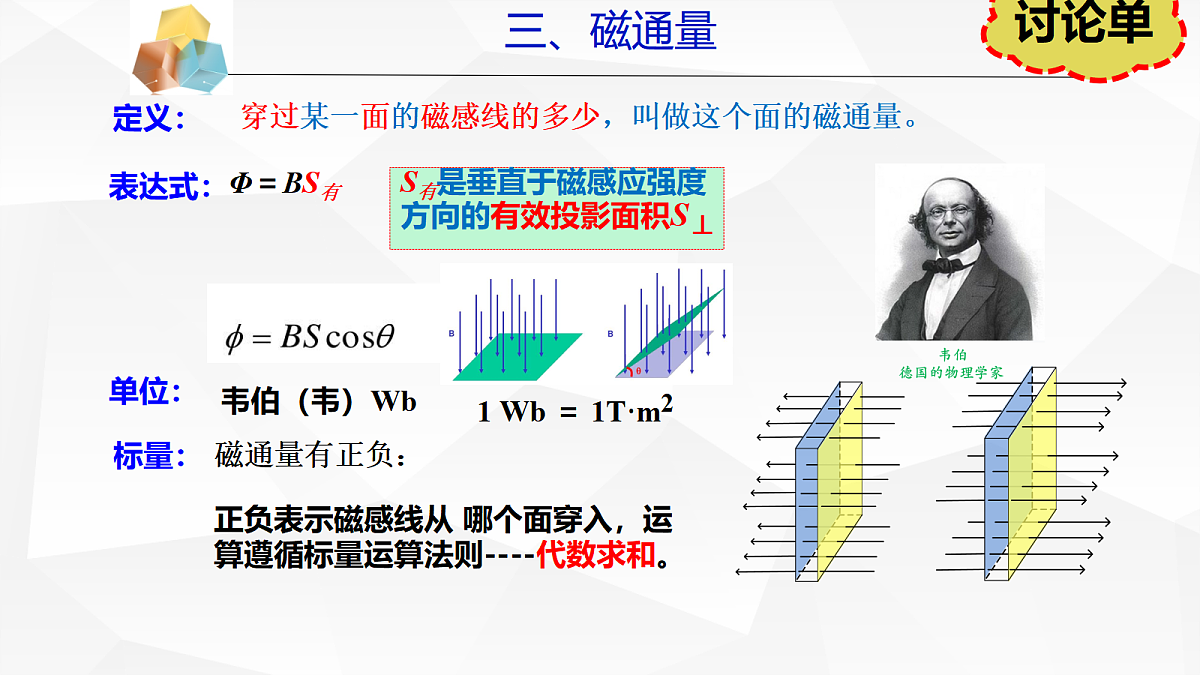

1 Wb ＝ 1T·m2
穿过某一面的磁感线的多少，叫做这个面的磁通量。
正负表示磁感线从 哪个面穿入，运算遵循标量运算法则----代数求和。
磁通量的改变量相同，电磁感应的结果却是不一样的，为区别这种结果，需要对磁通量规定正负方向。

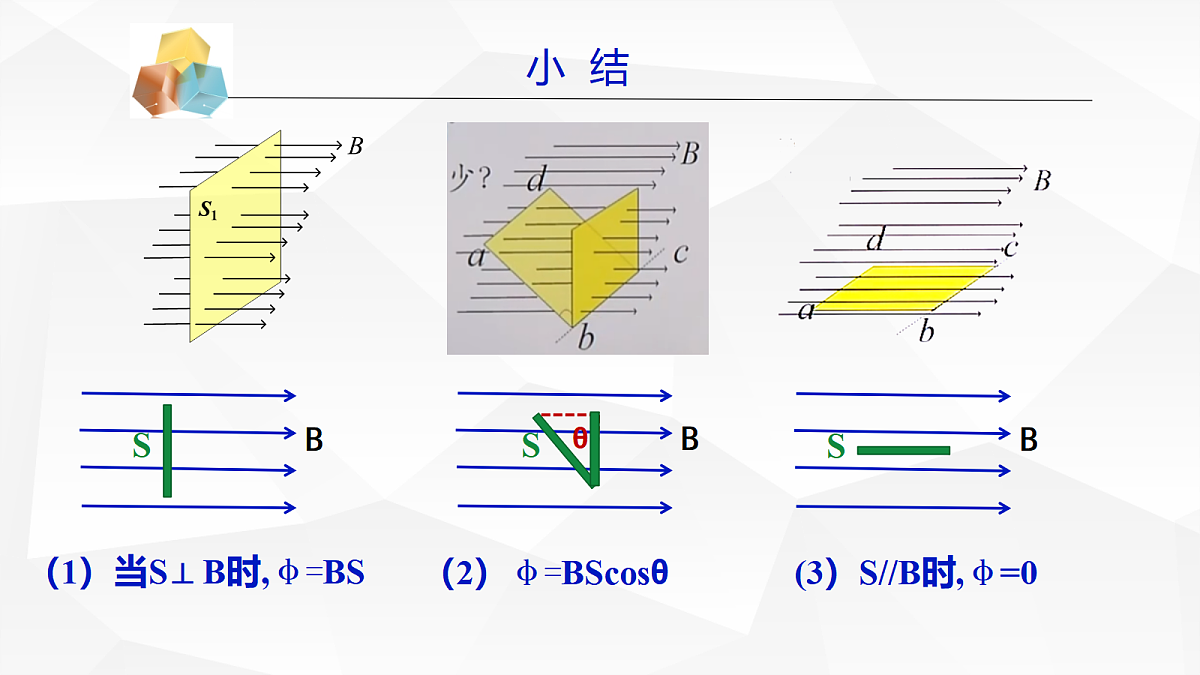

(3）S//B时,φ=0
（1）当S⟂B时,φ=BS

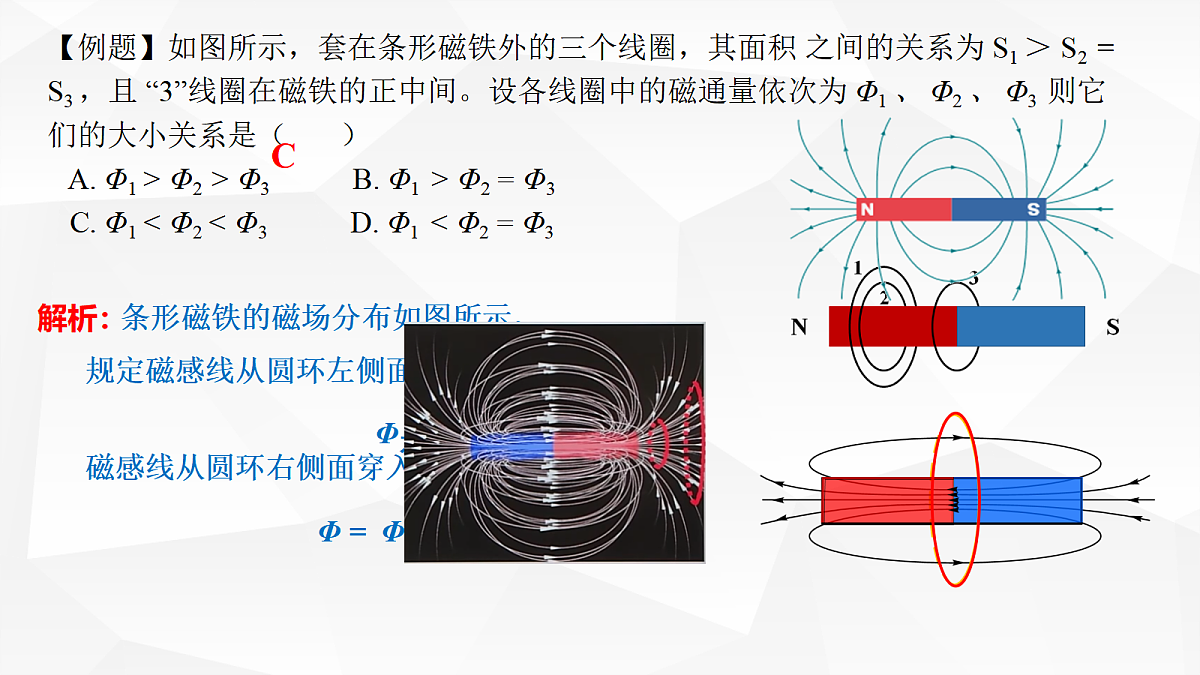

【例题】如图所示，套在条形磁铁外的三个线圈，其面积 之间的关系为 S1 ＞ S2 = S3 ，且 “3”线圈在磁铁的正中间。设各线圈中的磁通量依次为 Φ1 、 Φ2 、 Φ3 则它们的大小关系是（ ） A. Φ1 > Φ2 > Φ3 B. Φ1 > Φ2 = Φ3 C. Φ1 < Φ2 < Φ3 D. Φ1 < Φ2 = Φ3
条形磁铁的磁场分布如图所示，
规定磁感线从圆环左侧面穿入，磁通量为正
磁感线从圆环右侧面穿入，磁通量为负
Φ = Φ左 + Φ右
第十三章电磁感应与电磁波初步

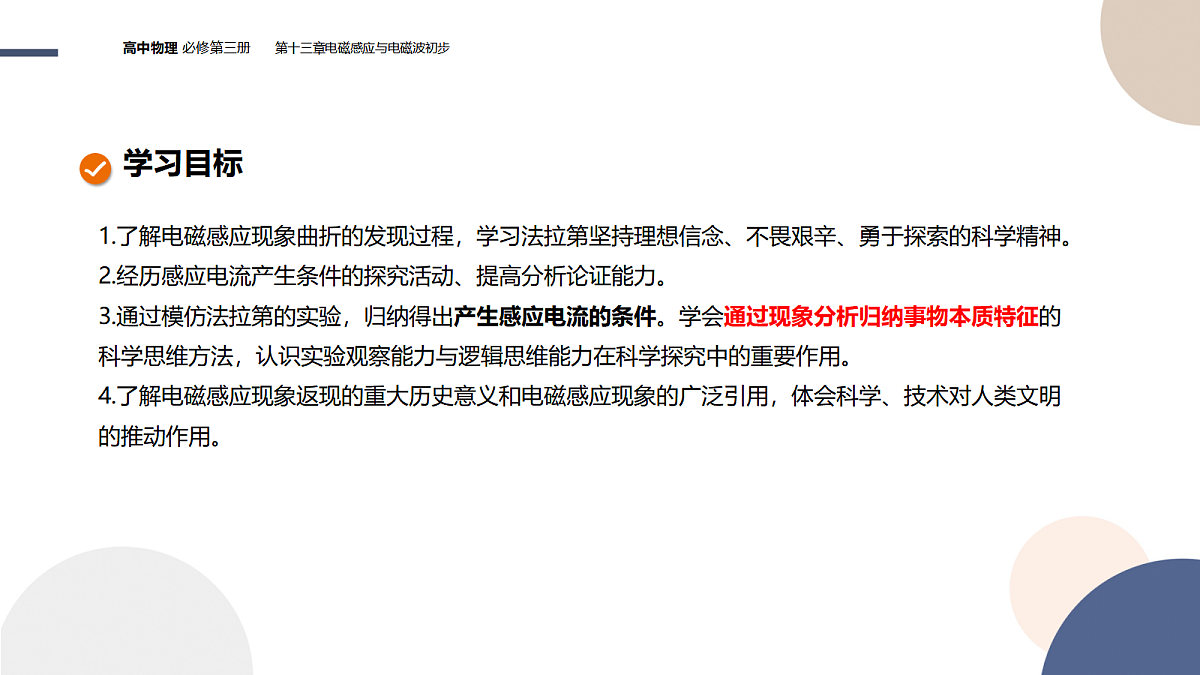

1.了解电磁感应现象曲折的发现过程，学习法拉第坚持理想信念、不畏艰辛、勇于探索的科学精神。2.经历感应电流产生条件的探究活动、提高分析论证能力。3.通过模仿法拉第的实验，归纳得出产生感应电流的条件。学会通过现象分析归纳事物本质特征的科学思维方法，认识实验观察能力与逻辑思维能力在科学探究中的重要作用。4.了解电磁感应现象返现的重大历史意义和电磁感应现象的广泛引用，体会科学、技术对人类文明的推动作用。

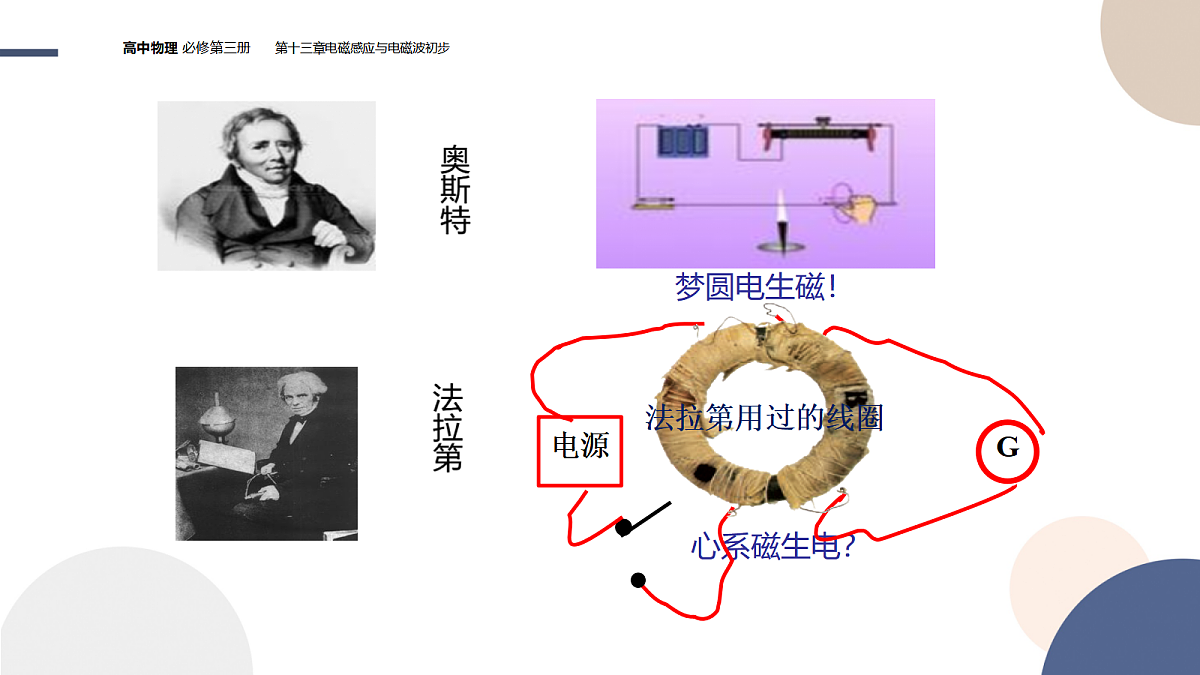

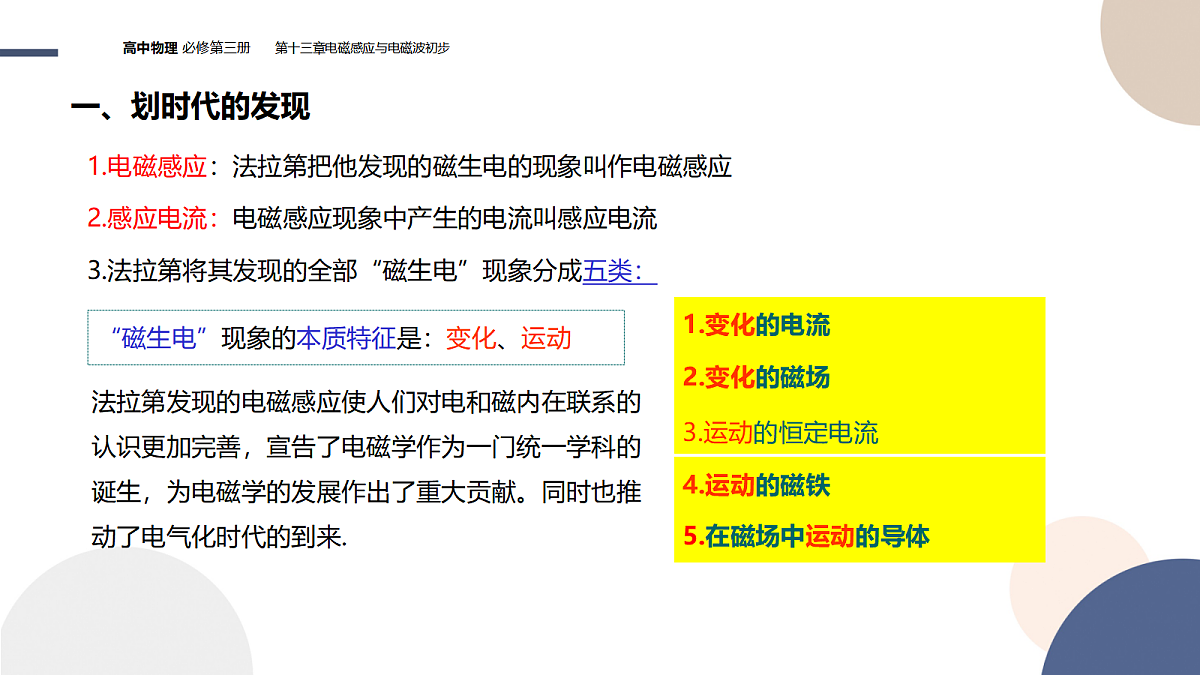

1.电磁感应：法拉第把他发现的磁生电的现象叫作电磁感应
2.感应电流：电磁感应现象中产生的电流叫感应电流
3.法拉第将其发现的全部“磁生电”现象分成五类：
法拉第发现的电磁感应使人们对电和磁内在联系的认识更加完善，宣告了电磁学作为一门统一学科的诞生，为电磁学的发展作出了重大贡献。同时也推动了电气化时代的到来.
二、产生感应电流的条件
1．探索感应电流产生的条件
金属棒 AB 静止时，电路中没有感应电流产生；AB 沿着磁感线运动时，电路中也没有感应电流；只有 AB 切割磁感线时才产生感应电流。AB 切割磁感线时，磁场没有变化，变化的只有电路 ABCD 的面积。那么，与磁场相关的哪个物理量发生了变化呢？
思考：磁通量发生变化有几种情况？
1.磁感应强度B发生变化2.闭合线圈包围的面积S有发生变化3.磁场与闭合线圈的夹角发生变化
2．探索感应电流产生的条件(1)实验装置
分清两个电路：一个是电流与A线圈连成的一个回路；一个是电流计和线圈B连成的闭合回路
(3)实验结论——感应电流产生的条件？
探究感应电流产生的条件
结论：只要穿过闭合导体回路的磁通量发生变化，闭合导体回路中就有感应电流。
感应电流的产生条件(1)闭合电路。(2)磁通量发生变化
1.磁感应强度B发生变化2.闭合线圈包围的面积S发生变化3.磁场与闭合线圈的夹角发生变化
问题：如果回路面积s和磁场B同时发生变化呢？
三、电磁感应现象的应用
磁记录（学习、工作上）
“超级公路”（交通上）
P118例 .(多选)如图所示,竖直放置的长直导线通有恒定电流,有一矩形线框与导线在同一平面内,在下列情况中线框产生感应电流的是(　 　)A.导线中的电流变大B.线框向右平动C.线框向下平动D.线框以AB边为轴转动
1.磁感应强度大小为B的匀强磁场仅存在于边长为2l的正方形范围内，有一个电阻为R、边长为l的正方形导线框abcd，沿垂直于磁感线方向，以速度v匀速通过磁场，则感应电流的产生情况为（　　）A.一直没有 B.一直有C.进入磁场和出磁场时有 D.无法判断
解析：线框进入磁场阶段，穿过线框的磁通量增加，线框中将产生感应电流；线框在磁场中运动阶段，穿过线框的磁通量保持不变，无感应电流产生；线框离开磁场阶段，穿过线框的磁通量减小，线框中将产生感应电流。
2.［多选］某一实验装置如图所示，在铁芯P上绕着两个线圈A和B，如果线圈A中电流I和时间t的关系有如图所示的A、B、C、D四种情况。在t1~t2这段时间内，能在线圈B中观察到感应电流的是（　　）
解析：　A、C、D对：由图示可知，通过线圈A的电流发生变化，电流产生的磁场的磁感应强度发生变化，穿过线圈B的磁通量发生变化，产生感应电流。B错：由图示可知，线圈A中电流不变，电流产生的磁场不变，穿过线圈B的磁通量不变，不产生感应电流。
3.［多选］如图所示，竖直通电直导线与闭合导线环的平面垂直，且过圆心，则下列说法正确的是（　　）A.电流增强或减弱时，环中无感应电流B.环竖直向上或向下运动时，环中有感应电流C.环以导线为轴，在垂直于电流的平面内转动时，环中有感应电流D.环以自身的任意一条直径为轴转动时，环中无感应电流
解析：无论导线中电流是否变化，环竖直上下运动还是以导线为轴在垂直于电流的平面内转动，或以自身的任意一条直径为轴转动，穿过闭合导线环的磁通量都始终为零，没有变化，因此都不会产生感应电流。
