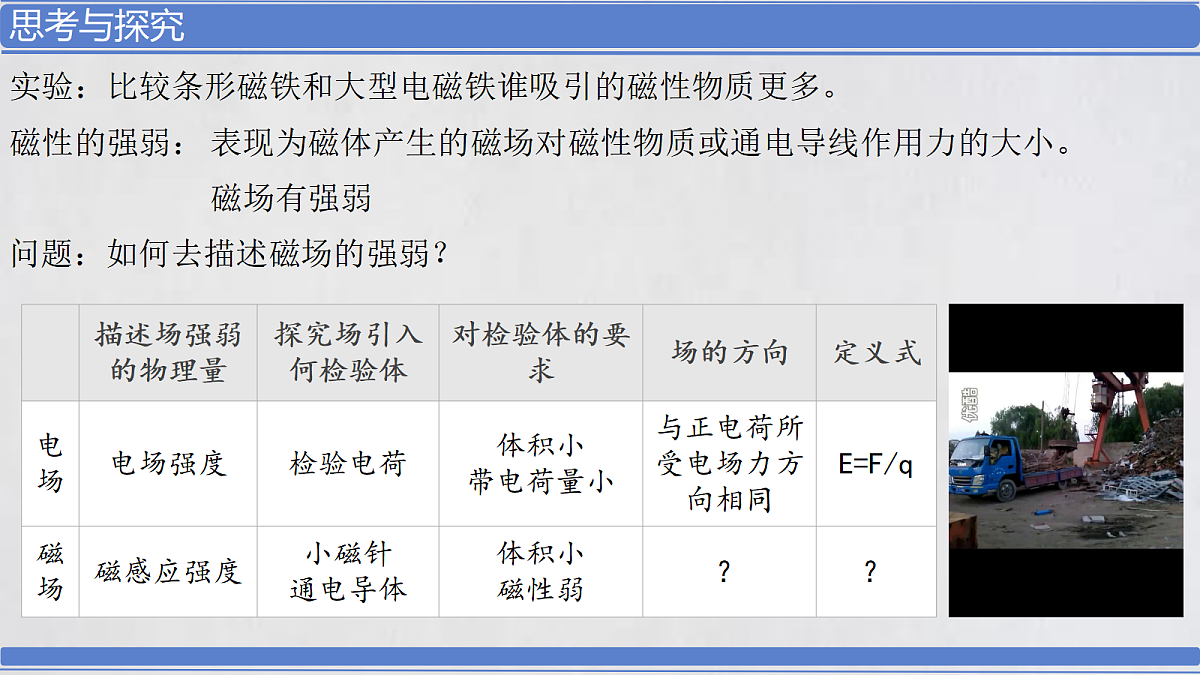

实验：比较条形磁铁和大型电磁铁谁吸引的磁性物质更多。
表现为磁体产生的磁场对磁性物质或通电导线作用力的大小。
问题：如何去描述磁场的强弱？

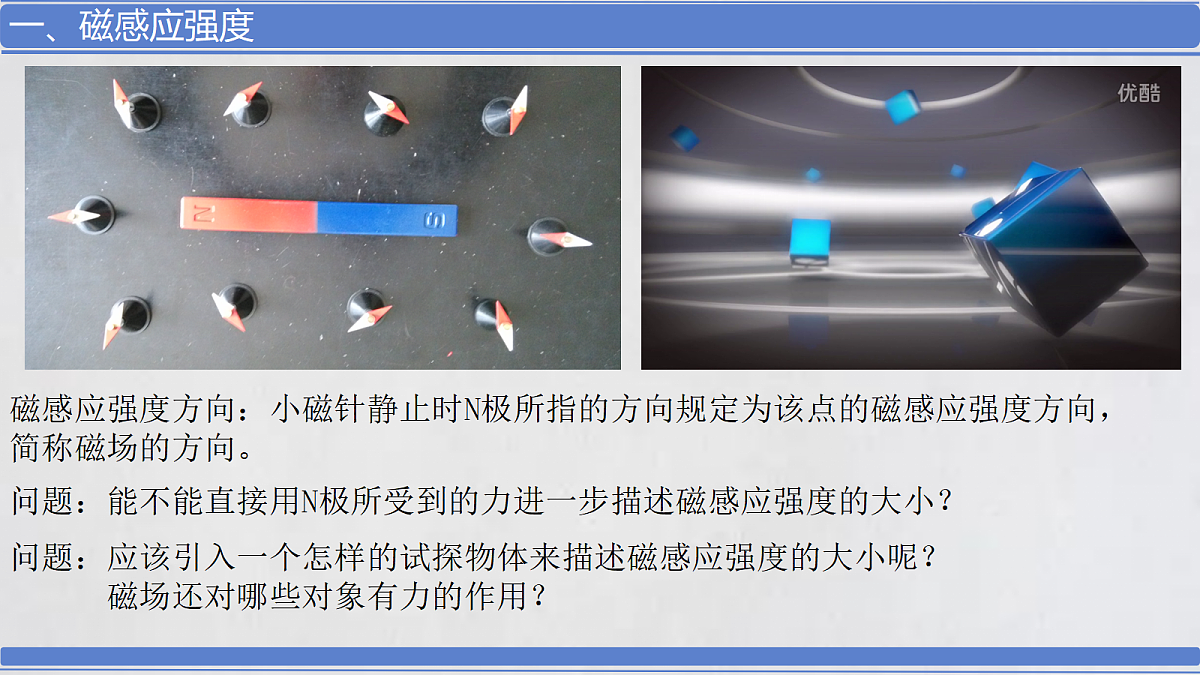

磁感应强度方向：小磁针静止时N极所指的方向规定为该点的磁感应强度方向， 简称磁场的方向。
问题：能不能直接用N极所受到的力进一步描述磁感应强度的大小？
问题：应该引入一个怎样的试探物体来描述磁感应强度的大小呢？ 磁场还对哪些对象有力的作用？

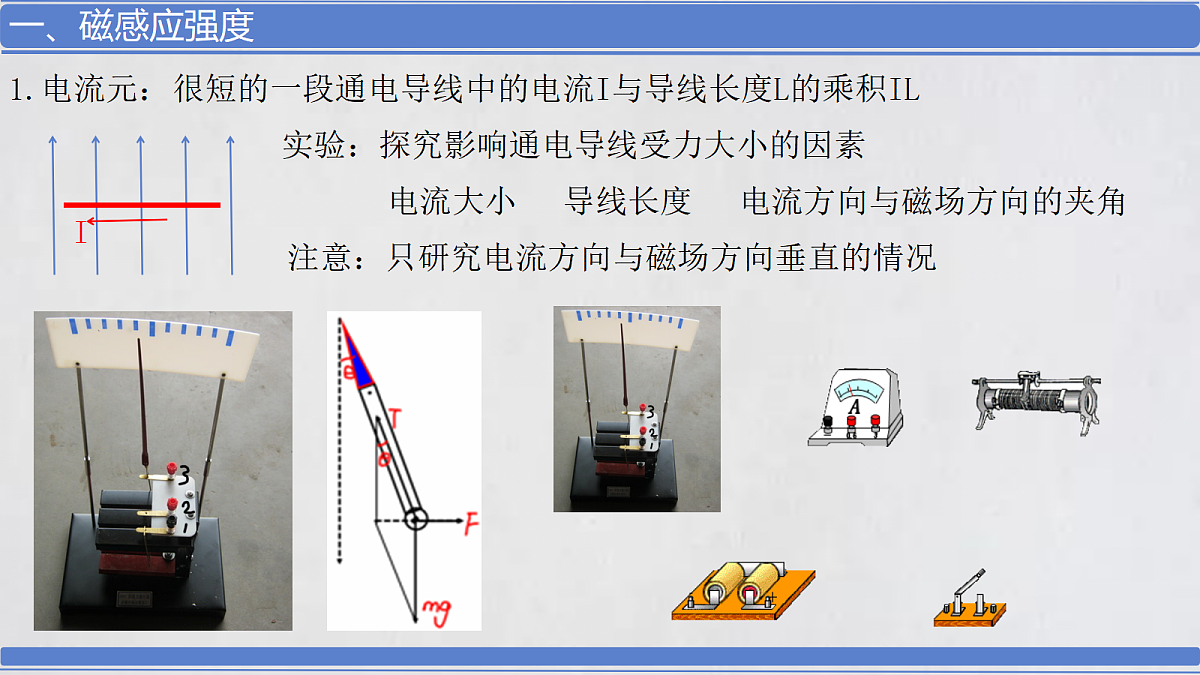

很短的一段通电导线中的电流I与导线长度L的乘积IL

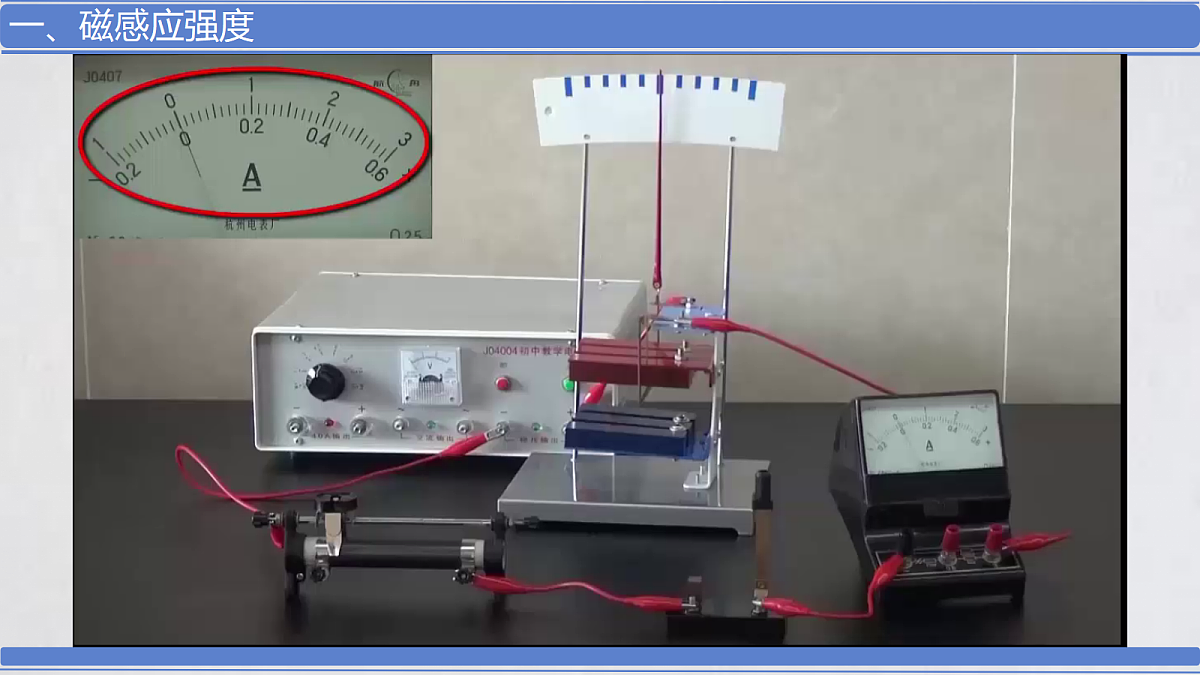

实验：探究影响通电导线受力大小的因素
电流方向与磁场方向的夹角
注意：只研究电流方向与磁场方向垂直的情况

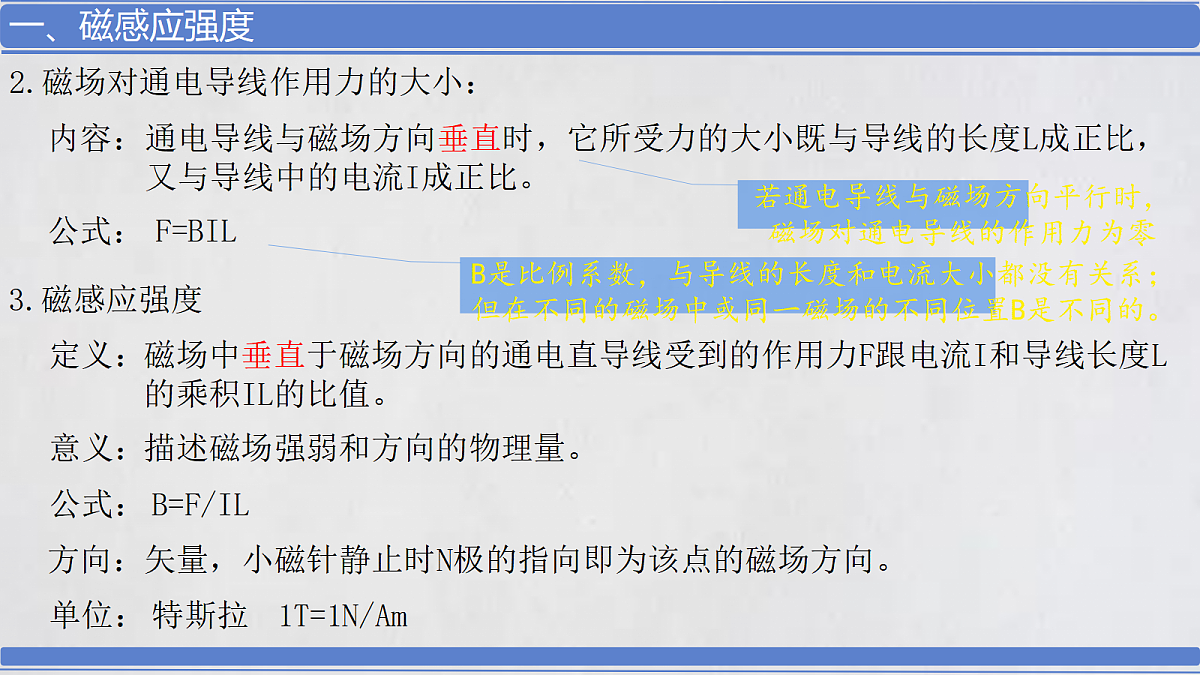

2.磁场对通电导线作用力的大小：
通电导线与磁场方向垂直时，它所受力的大小既与导线的长度L成正比，又与导线中的电流I成正比。
B是比例系数，与导线的长度和电流大小都没有关系；但在不同的磁场中或同一磁场的不同位置B是不同的。
磁场中垂直于磁场方向的通电直导线受到的作用力F跟电流I和导线长度L的乘积IL的比值。
描述磁场强弱和方向的物理量。
矢量，小磁针静止时N极的指向即为该点的磁场方向。
若通电导线与磁场方向平行时，磁场对通电导线的作用力为零

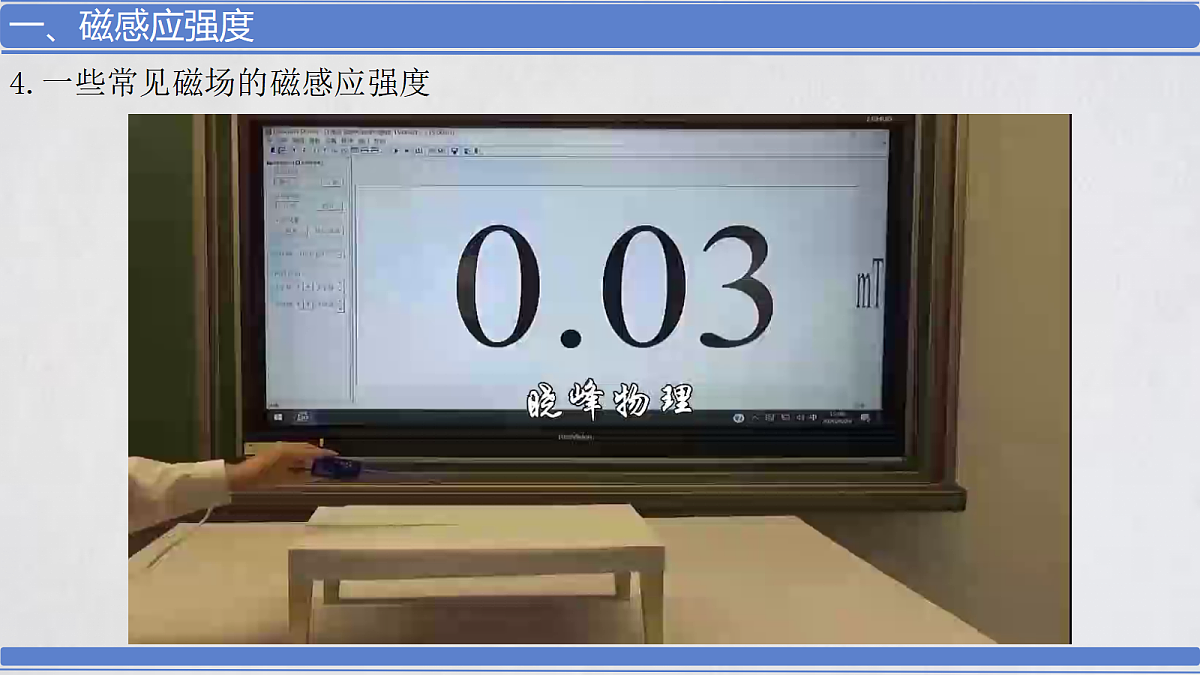

4.一些常见磁场的磁感应强度

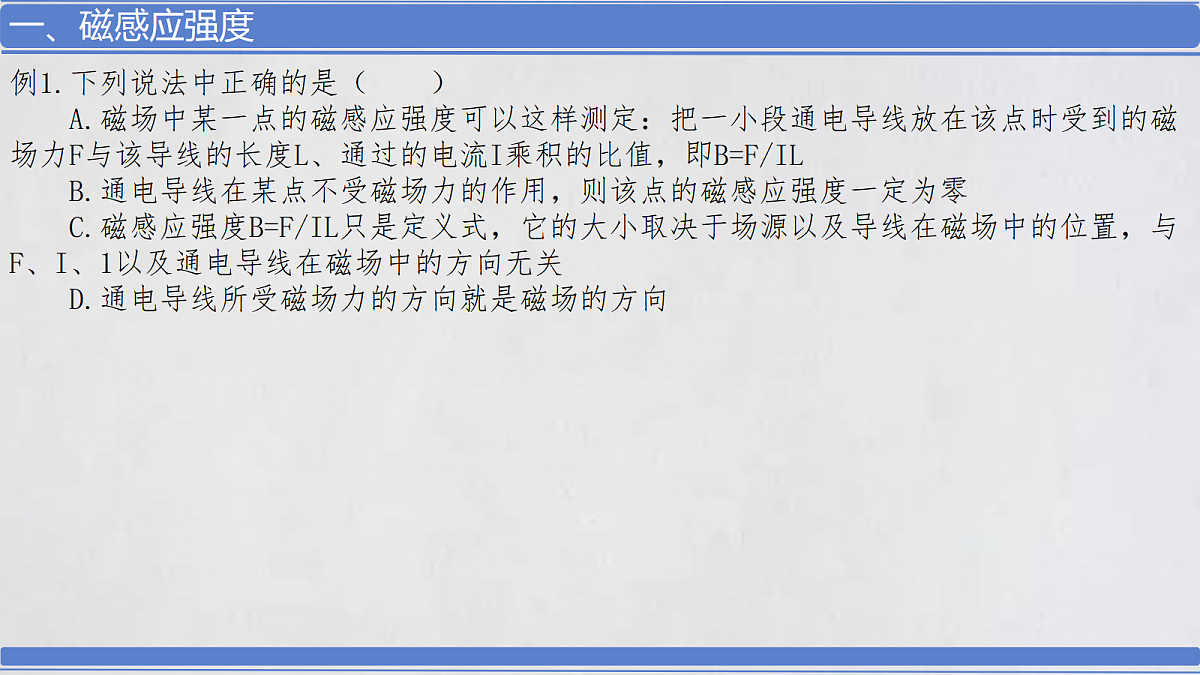

例1.下列说法中正确的是（ ） A.磁场中某一点的磁感应强度可以这样测定：把一小段通电导线放在该点时受到的磁 场力F与该导线的长度L、通过的电流I乘积的比值，即B=F/IL B.通电导线在某点不受磁场力的作用，则该点的磁感应强度一定为零 C.磁感应强度B=F/IL只是定义式，它的大小取决于场源以及导线在磁场中的位置，与 F、I、1以及通电导线在磁场中的方向无关 D.通电导线所受磁场力的方向就是磁场的方向
例2.如图所示，两根相互平行的长直导线分别通有方向相反的电流I1和I2,且I1>I2; a、b、c、d为导线某一横截面所在平面内的四点,且a、b、c与两导线共面；b点在 两导线之间,b、d的连线与导线所在平面垂直。磁感应强度可能为零的点是（ ） A.a点 B.b点 C.c点 D.d点
磁场强弱、方向处处相同的磁场
是一组相互平行、方向相同、疏密均匀的直线
思考：磁感线的疏密程度表示了磁场的强弱。下图中A、B两处磁感线的疏密不同，这种不 同如何来体现呢？也就是说，我们是怎样判断出A、B两处磁感线的疏密是不同的？
在A、B两处，垂直于纸面方向取同样的面积S ，穿过相同面积磁感线条数多的地方磁感线就密，磁感应强度就大，磁场就强。
研究电磁感应现象时，需要明确穿过某一面积的磁感线的多少，和它的变化情况，我们引入一个新的物理量——磁通量。
在磁感应强度为B的匀强磁场中，有一个与磁场方向垂直的平面，面积为S，我们把B与S的乘积叫做穿过这个面积的磁通量，简称磁通，用Φ表示。
韦伯，简称韦，符号Wb，1Wb=1T·m2
S为闭合回路中包含磁场的那部分面积
S为垂直于磁场方向上的面积
例3.计算下图中各个面的磁通量大小。
例4.下图中，如果S2的面积增大，使穿过S1的磁感线都穿过S2，试着在图中画出来，穿过它 们的磁通量有什么关系?
磁通量的大小可以用穿过（不一定垂直）某一平面的磁感线条数表示。
例4.下面两图中，线框面积都为S，磁感应强度都为B，穿过两线框的磁通量是否相同？
例5.下面两图中，我们将线框abcd以cd边为轴旋转1800，则穿过线框的磁通量是否相同？
磁通量是标量，但是却又正负之分，正负表示磁感线从线框的正面还是反面穿过，正负应代入磁通量叠加的代数运算中。
例6.下面两图中，比较线圈a、b的磁通量大小？
例7.如图所示，有一个垂直于纸面向里的匀强磁场，磁感应强度B＝0.8 T，磁场有明显的 圆形边界，圆心为O，半径为10 cm，现在在纸面内先后放上圆线圈A、B和C(图中未画 出)，圆心均在O处，A线圈的面积为100cm2，共10匝；B线圈的面积为200cm2，只有1 匝；C线圈的面积为50cm2，只有1匝． (1)在磁感应强度B减为0.4 T的过程中，A和B线圈中的磁通量改变量的大小？ (2)在磁场方向转过30°角的过程中，C线圈中的磁通量改变量的大小？
例8.如图所示,匀强磁场的磁感应强度为B,B的方向与水平方向的夹角为30∘,图中实线位置 有一面积为S的矩形线圈处于磁场中,并绕着它的一条边从水平位置转到竖直位置(图 中虚线位置).在此过程中磁通量的改变量大小为多少？
