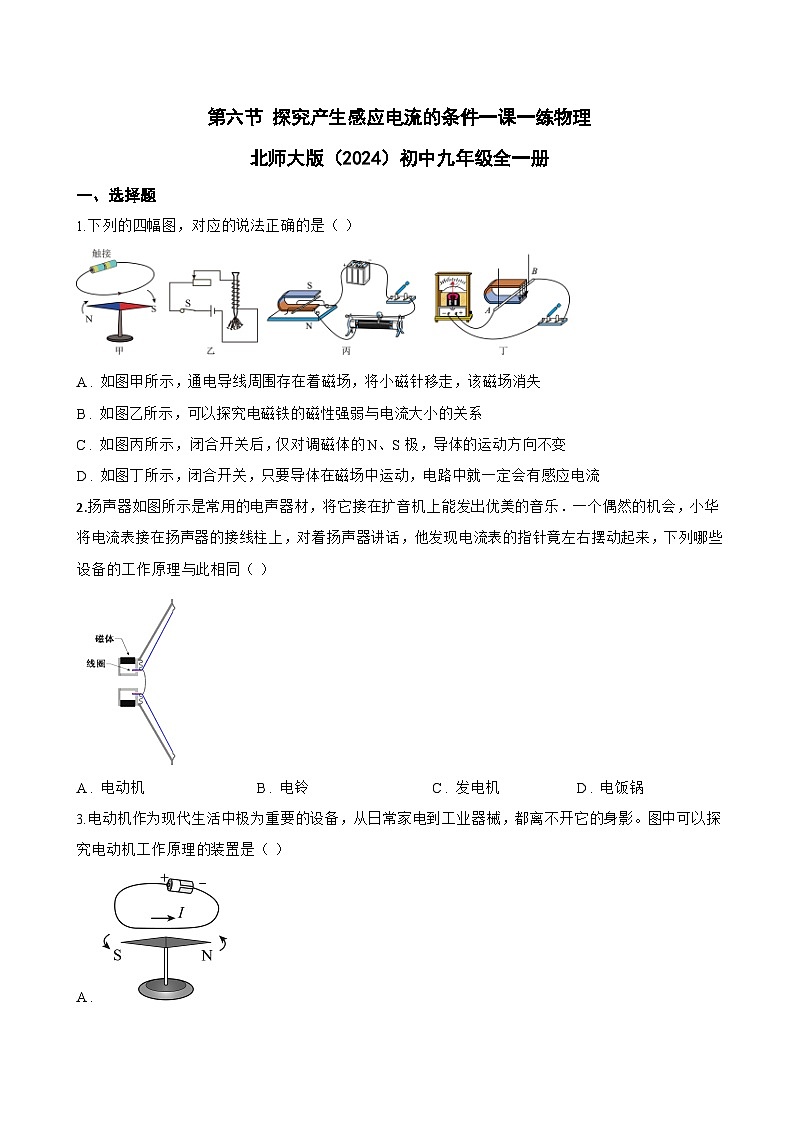

初中物理北师大版（2024）九年级全册（2024）第十四章 电与磁第六节 探究产生感应电流的条件课后复习题

这是一份初中物理北师大版（2024）九年级全册（2024）第十四章 电与磁第六节 探究产生感应电流的条件课后复习题，共13页。试卷主要包含了选择题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。
1.下列的四幅图，对应的说法正确的是（ ）

A . 如图甲所示，通电导线周围存在着磁场，将小磁针移走，该磁场消失
B . 如图乙所示，可以探究电磁铁的磁性强弱与电流大小的关系
C . 如图丙所示，闭合开关后，仅对调磁体的N、S极，导体的运动方向不变
D . 如图丁所示，闭合开关，只要导体在磁场中运动，电路中就一定会有感应电流
2.扬声器如图所示是常用的电声器材，将它接在扩音机上能发出优美的音乐．一个偶然的机会，小华将电流表接在扬声器的接线柱上，对着扬声器讲话，他发现电流表的指针竟左右摆动起来，下列哪些设备的工作原理与此相同（ ）
​
A . 电动机 B . 电铃 C . 发电机 D . 电饭锅

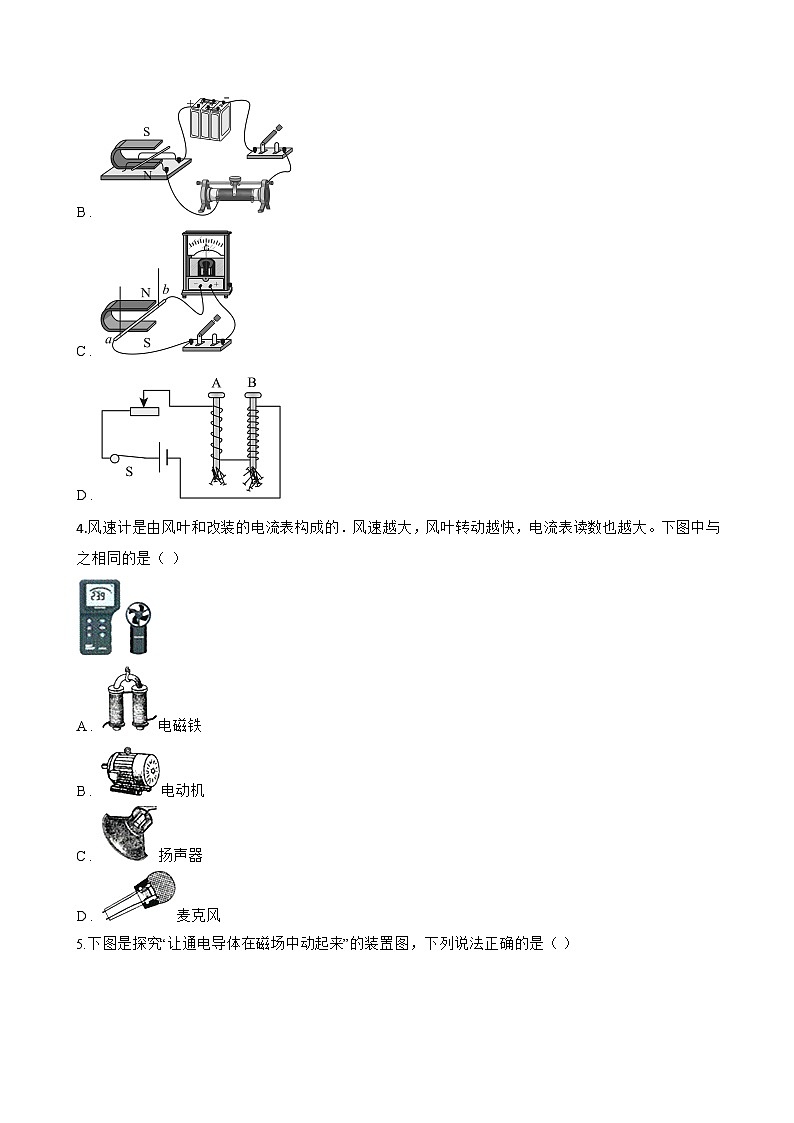

3.电动机作为现代生活中极为重要的设备，从日常家电到工业器械，都离不开它的身影。图中可以探究电动机工作原理的装置是（ ）
A .
B .
C .
D .
4.风速计是由风叶和改装的电流表构成的．风速越大，风叶转动越快，电流表读数也越大。下图中与之相同的是（ ）
A . 电磁铁
B . 电动机
C . 扬声器
D . 麦克风

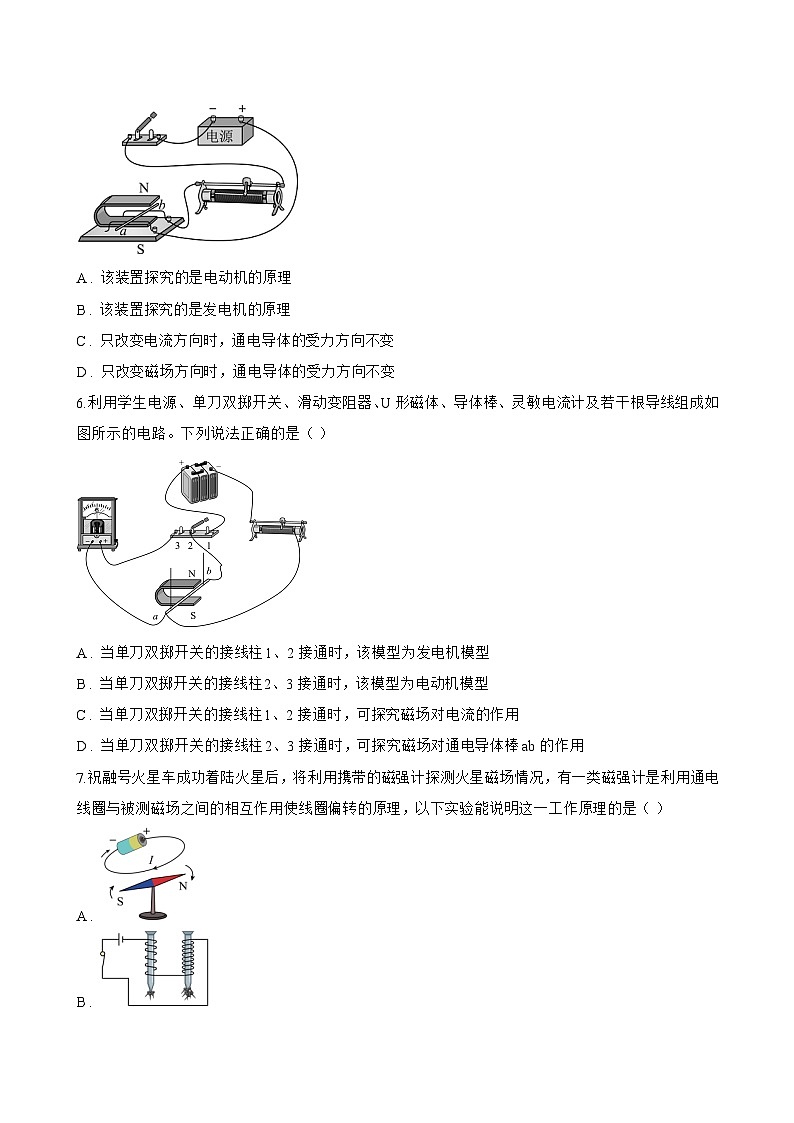

5.下图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是（ ）
A . 该装置探究的是电动机的原理
B . 该装置探究的是发电机的原理
C . 只改变电流方向时，通电导体的受力方向不变
D . 只改变磁场方向时，通电导体的受力方向不变
6.利用学生电源、单刀双掷开关、滑动变阻器、U形磁体、导体棒、灵敏电流计及若干根导线组成如图所示的电路。下列说法正确的是（ ）
A . 当单刀双掷开关的接线柱1、2接通时，该模型为发电机模型
B . 当单刀双掷开关的接线柱2、3接通时，该模型为电动机模型
C . 当单刀双掷开关的接线柱1、2接通时，可探究磁场对电流的作用
D . 当单刀双掷开关的接线柱2、3接通时，可探究磁场对通电导体棒ab的作用
7.祝融号火星车成功着陆火星后，将利用携带的磁强计探测火星磁场情况，有一类磁强计是利用通电线圈与被测磁场之间的相互作用使线圈偏转的原理，以下实验能说明这一工作原理的是（ ）
A .
B .
C .
D .
8.我国的第三艘航母“福建舰”采用自行研制的电磁弹射器。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，弹射车受到强大的推力带动舰载机快速起飞。下列四幅实验装置图中反映电磁弹射器工作原理的是（ ）
A .
B .
C .
D .
9.关于下列四幅图，说法 错误的是（ ）

A . 甲图中，人站在绝缘凳上，双手同时握住火线和零线会触电
B . 乙图反映了电动机的工作原理
C . 丙图中，“中国天眼”可接收来自太空的电磁波帮助人类探索宇宙起源和演化
D . 丁图中，核电站是利用核裂变释放的能量来发电的
10.2024年杭州马拉松推出了机器狗配速员，机器狗内部电动机的工作原理是 （ ）
A . 电磁感应现象
B . 通电导体在磁场中受到力的作用
C . 电流的磁效应
D . 电流的热效应
二、多选题
1.关于电与磁的有关知识，下列说法正确的是（ ）
A . 大头针被磁铁吸引的同时也被磁化成小磁体
B . 通电螺线管相当于一个条形磁体
C . 导体在磁场中做切割磁感线运动时，导体中一定产生感应电流
D . 电动机工作时，主要的能量转化是将电能转化为机械能
2.某同学探究“什么情况下磁可以生电“的实验，ab是一根铜丝，通过导线接在量程为0～3A电流表的两接线柱上，当把ab迅速向右运动时，发现电流表指针向右偏转，为使电流表指针向左偏转，可以（ ）
A . 加大ab棒运动速度
B . 换用更粗的铜棒
C . 应把ab改为向左运动
D . 调换磁铁的南北极
3.下列关于物理概念的说法中，错误的是（ ）
A . 导体在磁场中做切割磁感线运动，会产生感应电流
B . 用电器的电功率越大，其消耗电能就越快
C . 电荷定向移动形成电流
D . 一定质量的某种物质温度升高1℃所吸收的热量，叫做这种物质的比热容
4.用简洁直观的图示描述物理现象、规律是物理学习和研究的重要手段，图示描述不正确的有（ ）
A . 图甲是电动机的原理图
B . 图乙装置闭合开关将滑片从右端移到中点时，弹簧长度变长
C . 图丙符合安全用电要求的家用电路图
D . 若空气开关“跳闸”，不可能是电路中发生了图丁的触电事故
5.小明从国外带回一把标有“110V、60Hz、880W”的电咖啡壶，在我国家庭电路中此咖啡壶（ ）
A . 可以直接接入正常使用
B . 通过匝数比为2：1的降压变压器接入正常使用
C . 通过变压器正常工作时，原线圈电流为4A
D . 通过变压器正常工作时，电咖啡壶交变电流频率为60Hz
6.2022年12月20日，世界技术难度最高、单机容量最大、装机规模第二大水电站金沙江白鹤滩水电站正式投产发电。下列四个装置中与发电机工作原理相同的是（ ）
A .
B .
C .
D .
7.下列设备应用的物理原理对应正确的是（ ）
A . 电磁铁﹣﹣电流的磁效应
B . 电动机﹣﹣同名磁极相互排斥
C . 发电机﹣﹣电磁感应现象
D . 电饭锅﹣﹣电流的热效应
8.以下关于电与磁的描述中，说法正确的是（ ）
A . 图甲中多个大功率用电器同时使用容易引起火灾
B . 图乙中开关、保险盒的连接符合安全用电原则
C . 图丙可探究影响通电导体在磁场中受力方向的因素
D . 图丁中的装置可用来探究电动机的工作原理
9.日本发生的里氏9级大地震引发了海啸及核泄漏，这是日本二战后遭遇的最严重震灾．日本福岛核电站是目前世界上最大的核电站，如图所示为核电站发电流程示意图．下列说法正确的是（ ）
A . 地震和海啸的发生常常都伴有次声波的产生
B . 核电站主要是利用原子核的聚变进行发电的
C . 核能与煤、石油、天然气都属于不可再生能源
D . 核能发电中的发电机是根据电磁感应原理制造
10.如图，在“探究什么情况下磁可以生电”的实验中，下列说法正确的是（ ）
A . 上下移动导线AB，电流表的指针一定会偏转
B . 左右移动导线AB，电流表的指针会发生偏转
C . 动圈式话筒采集声信号时，利用了该实验规律
D . 该实验探究得到的规律与奥斯特实验规律一样
三、填空题
1.小张利用图所示装置探究“导体在磁场中产生电流的条件”，闭合开关后，经过多次尝试，他发现导线ab在磁场中沿着竖直方向运动时，导体中产生感应电流。生产生活中的 ________ （选填“电热毯”、“发电机”或“电动机”）是利用该实验原理工作的。小张在实验中将导线ab换成一个线圈，其目的是 ________ 。
2.小明同学做了一个如图所示的装置，闭合开关，用外力使导体棒ab水平向右运动，发现导体棒cd也随之运动起来，则实验装置中甲部分应用的物理原理是 ________ ；其中 ________ （选填“甲”或“乙”）部分产生的现象与电动机的工作原理相似．
3.（1）如图使线圈位于两磁极间，闭合开关后线圈顺时针转动，现要线圈逆时针转动，写出一个可行的方法： ________ ．
（2）若把图中的电源换为小灯泡，快速转动线圈，小灯泡会发光，此过程是利用 ________ 原理发电．
4.小明设计了一种手摇式电筒，其内部没有电池，除灯泡、导线外只有固定的线圈和可来回运动的条形磁铁，当他来回摇动手电筒时，灯泡便发光，该电筒应用的是 ________ 原理，利用这一原理人类发明的 ________ 机。
5.根据“电磁感应”原理制成的 ________ 机，在生产和生活中得到了广泛的应用，在探究感应电流产生条件的实验中，要改变电流方向，可以改变磁场方向或 ________ 方向。
四、实验探究题
1.根据所学的知识完成下面的实验：
（1） 如图1，是教科书自制温度计的演示实验，实验装置是在小瓶里装一些带颜色的水．给小瓶配一个像皮塞，橡皮塞上先插进一根玻璃管，使橡皮塞塞住瓶口．实验操作中，要先后将小瓶放入 ________ 和 ________ 中，并注意观察 ________ ．
（2） 如图2，是探究”什么情况下磁可以生电：的实验装置．
①如果让导线不动，用以下方法改变磁体：A．改变磁体的磁极；B．换用不同强度的磁体；C．让磁体上下移动；D．让磁体左右移动；E．让磁体前后移动．你在学习过程中做这些探究时，观察到电流表指针会摆动的是 ________ （选题字母序号）．
②如果让磁体不动，用以下方法移动导线ab：A．让ab上下平行移动，B．让ab水平前后移动，C．让ab水平左右移动，D．让ab在竖直面内转动；你在学习的过程中做这些探究时，观察到电流表指针会摆动的是 ________ （选题字母序号）．
③实验现象中，使电流表指针发生摆动的共同点是： ________ ．电流表指针发生了摆动，说明电路中产生了 ________ ．
（3） 在探究“斜面的倾斜程度对斜面机械效率的影响”时，某物理兴趣小组的同学提出了三种不同的猜想：A．斜面越倾斜斜面机械效率越大；B．斜面越倾斜斜面机械效率越小；C．斜面的机械效率与斜面的倾斜程度无关．他们用如图3所示的探究装置，在不同的倾斜程度下做了三次试验．请回答下列问题：
①每次实验时，斜面的光滑程度和沿斜面被拉的物体应该 ________ （选填“相同”或“不相同”）；改变斜面的倾斜程度是指改变 ________ （选填（斜面的长度、斜面的高度、斜面与水平面的夹角）；实验时应把物体沿着斜面往上缓慢拉动．
②在以下六个物理量中：被拉物体的重量G、弹簧秤的拉力F、斜面的长度L、斜面的高度H、物体在斜面上通过的距离s、物体上升的高度h，实验必须要测量的物理量是 ________ （只填所测物理量的符号）；用需要测量的物理量的符号表示斜面的机械效率的计算式是η= ________ ．
③如果猜想C是正确的，则在三次倾斜程度逐渐增大的实验中，由实验数据代入斜面机械效率的计算式得到的值就应该 ________ （选填“逐渐增大”、“逐渐减小”、“基本不变”）．如果在三次倾斜程度逐渐增大的实验中，由实验数据代入斜面机械效率的计算式得到的值逐渐增大，这说明实验前的猜想 ________ 是正确的．
2.观察下列实验图示，完成填空：
（1） 如图甲所示，随着瓶内空气不断地向外抽出，听见手机铃声越来越小，这说明声音的传播需要 ________ 。
（2） 如图乙所示，当蜡烛、透镜、光屏处在如图位置时，烛焰在光屏上清晰的呈现倒立 ________ （选填“放大”、“缩小”或“等大”）的实像。
（3） 如图丙所示，在“探究影响电阻大小因素的实验”中，将导体B和导体C分别接入电路，是为了探究导体电阻与 ________ 的关系。
（4） 如图丁所示，ab棒水平运动切割磁感线使灵敏电流表发生偏转，这种现象叫做 ________ 。
五、综合题
1.星期一升国旗后，校长通过话筒向全体同学讲话，同学们从高音喇叭聆听到了校长的讲话声音，请用学到的知识解释下面的问题：
（1） 与电话相类比，这里的话筒相当于什么，为什么？简述话筒的工作原理；
（2） 与电话相类比，喇叭相当于什么，为什么？简述它的工作原理．
2.阅读下面的短文，回答问题
半导体制冷
半导体材料有P型半导体和N型半导体两种，除了可以用于各种电子元器件外，还可以用作制冷材料。如图是一个半导体制冷单元的原理图，P型半导体和N型半导体的上端和铜片A连接，下端分别与铜片B连接后接到直流电源的两端，此时电路的电路流方向是从N型半导体铜片A流向P型半导体，铜片A会从空气吸收热量，铜片B会向空气放出热量；反之，改变直流电源的正负极方向，使电流方向从P型半导体铜片A流向N型半导体，这时铜片A会向空气释放热量，铜片B会从空气吸收热量。由于半个制冷单元制冷量小，为了满足实际需要，需要多个制冷单元同时工作。
请回答下列问题
（1） 如图，若要使一个电冰箱箱内的温度下降，铜片A置于电冰箱的 ________ ，铜片B置于电冰箱 ________ （前两空选填“箱内”、“箱外”），这就是半导体冰箱的工作原理，若将图中的电源换成交流电源，此时电冰箱能否正常制冷？答： ________ 。
（2） 若将图中P型半导体与N型半导体位置互换，其它条件不变，则铜片A上表面空气的温度将 ________ ，若将图中电源正负极互换，其他条件不变，则铜片B表面空气的温度将 ________ 。
3.某款智能手机锂电池上标有“电压：3.7V容量：4000mA∙h”字样。该手机搭配了超级快充功能，采取的方式是保持充电器的电压不变，将电流从原来的1A变为5A，极大的提高了充电功率。电池充满电后，持续使用一段时间，屏幕显示剩余电量不足20%时，系统就会发出“是否开启省电模式”的提示，此时最好给手机充电续航。若无法充电，则开启“省电模式”后。手机显示还可以持续使用2h，电量将耗尽。手机无线充电是目前比较新的一门技术，无线充电就是不借助数据线等导线对手机进行充电，从而增加手机的续航时间。现阶段使用较多的一种无线充电技术的原理如图甲、乙所示，交流电流过送电线圈（无线充电板）产生磁场，智能手机（受电线圈）放在无线充电板上就能充电，并将电能储存到手机的锂电池内。

（1）文中描述的手机快充功能将充电功率变为原来的 ________ 倍。为了防止手机温度过高，手机的散热部件应选用导热快、比热容 ________ （选填“大”或“小”）的材料；
（2）手机在无线充电时，手机中的受电线圈会产生感应电流，无线充电工作原理与 ________ （选填“发电机”或“电动机”）工作原理相似；
（3）文中锂电池最好在电能还剩 ________ J时给它及时充电，此手机在“省电模式”下使用时的平均功率为 ________ W。
