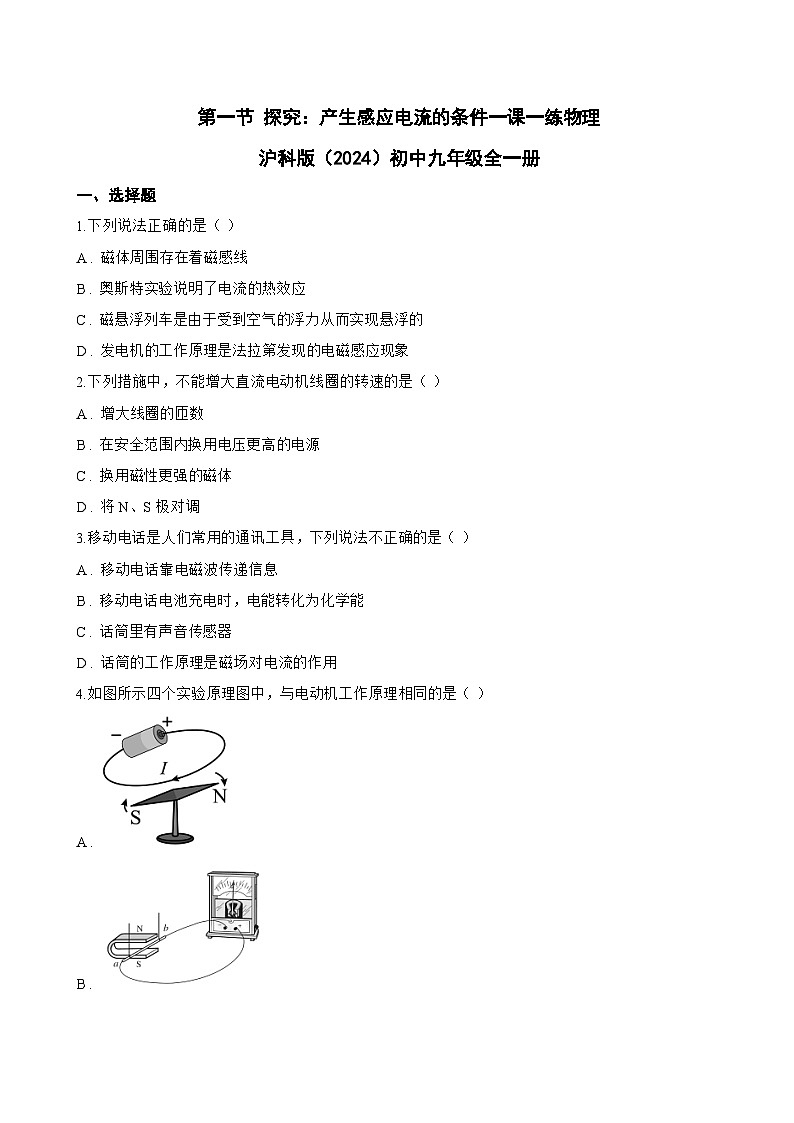

初中物理沪科版（2024）九年级全册（2024）第一节 探究：产生感应电流的条件课时训练

这是一份初中物理沪科版（2024）九年级全册（2024）第一节 探究：产生感应电流的条件课时训练，共9页。试卷主要包含了选择题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。
1.下列说法正确的是（ ）
A . 磁体周围存在着磁感线
B . 奥斯特实验说明了电流的热效应
C . 磁悬浮列车是由于受到空气的浮力从而实现悬浮的
D . 发电机的工作原理是法拉第发现的电磁感应现象
2.下列措施中，不能增大直流电动机线圈的转速的是（ ）
A . 增大线圈的匝数
B . 在安全范围内换用电压更高的电源
C . 换用磁性更强的磁体
D . 将N、S极对调
3.移动电话是人们常用的通讯工具，下列说法不正确的是（ ）
A . 移动电话靠电磁波传递信息
B . 移动电话电池充电时，电能转化为化学能
C . 话筒里有声音传感器
D . 话筒的工作原理是磁场对电流的作用

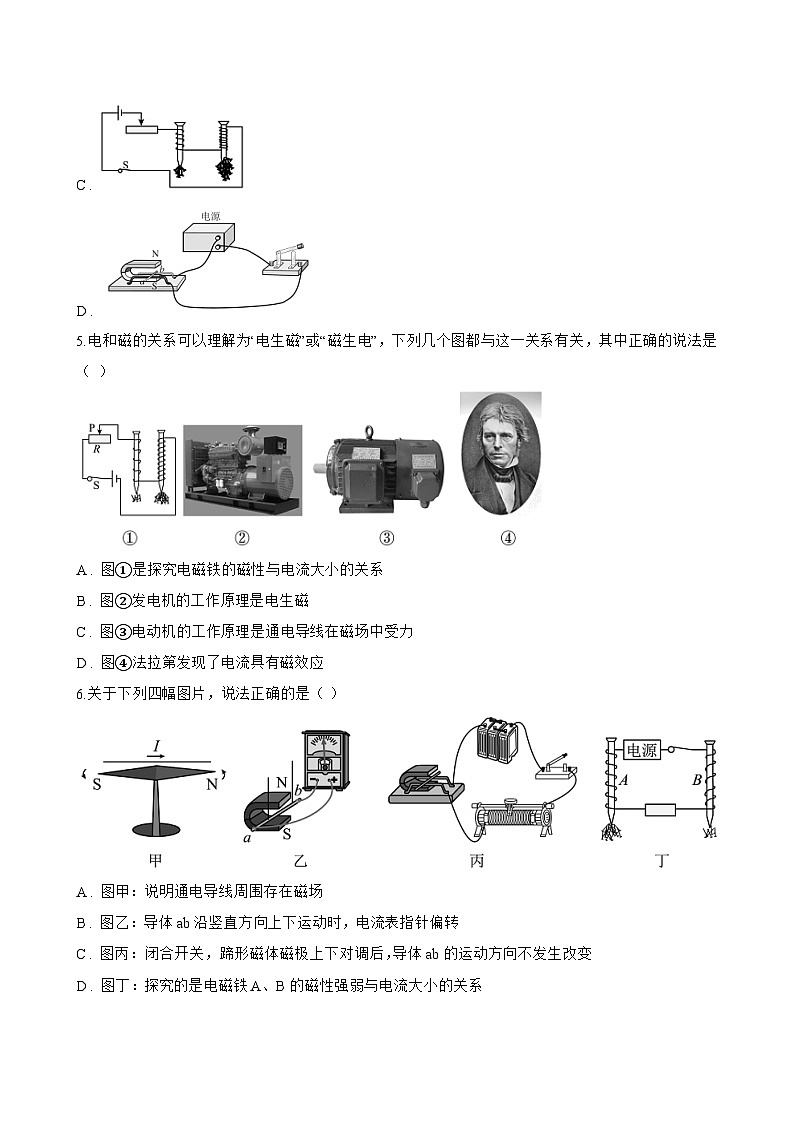

4.如图所示四个实验原理图中，与电动机工作原理相同的是（ ）
A .
B .
C .
D .
5.电和磁的关系可以理解为“电生磁”或“磁生电”，下列几个图都与这一关系有关，其中正确的说法是（ ）

A . 图①是探究电磁铁的磁性与电流大小的关系
B . 图②发电机的工作原理是电生磁
C . 图③电动机的工作原理是通电导线在磁场中受力
D . 图④法拉第发现了电流具有磁效应
6.关于下列四幅图片，说法正确的是（ ）
A . 图甲：说明通电导线周围存在磁场
B . 图乙：导体ab沿竖直方向上下运动时，电流表指针偏转
C . 图丙：闭合开关，蹄形磁体磁极上下对调后，导体ab的运动方向不发生改变
D . 图丁：探究的是电磁铁A、B的磁性强弱与电流大小的关系

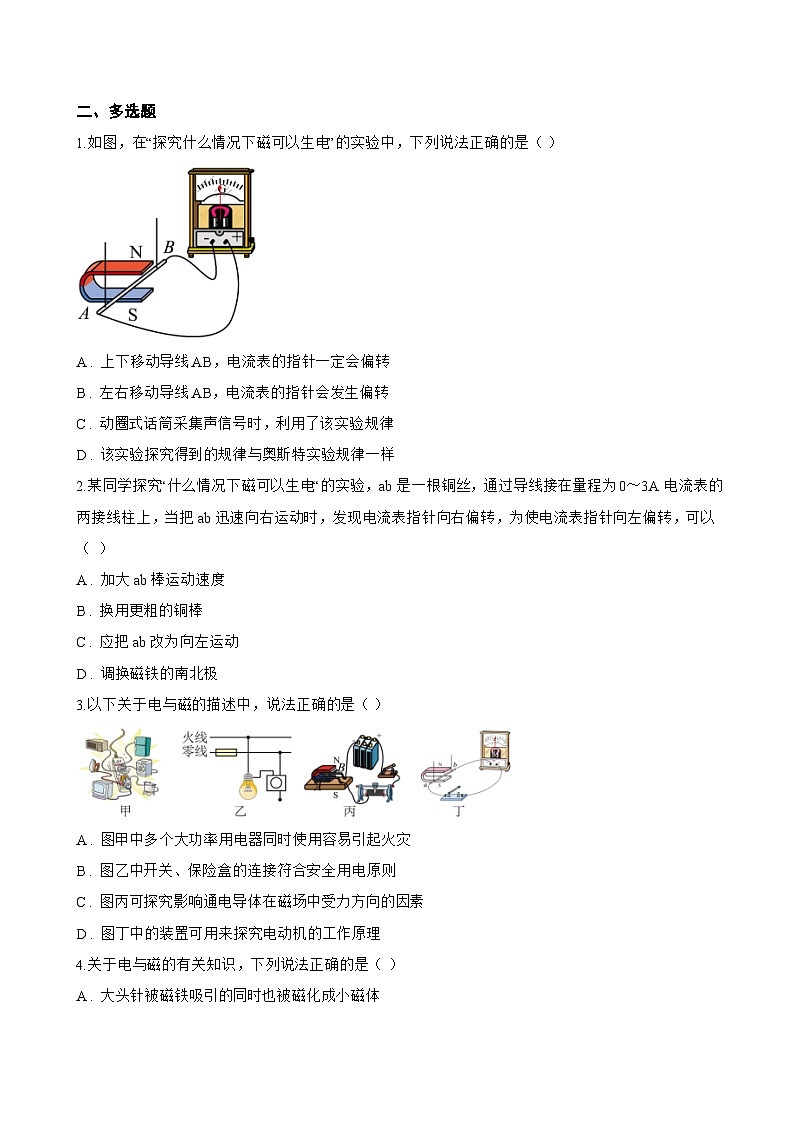

二、多选题
1.如图，在“探究什么情况下磁可以生电”的实验中，下列说法正确的是（ ）
A . 上下移动导线AB，电流表的指针一定会偏转
B . 左右移动导线AB，电流表的指针会发生偏转
C . 动圈式话筒采集声信号时，利用了该实验规律
D . 该实验探究得到的规律与奥斯特实验规律一样
2.某同学探究“什么情况下磁可以生电“的实验，ab是一根铜丝，通过导线接在量程为0～3A电流表的两接线柱上，当把ab迅速向右运动时，发现电流表指针向右偏转，为使电流表指针向左偏转，可以（ ）
A . 加大ab棒运动速度
B . 换用更粗的铜棒
C . 应把ab改为向左运动
D . 调换磁铁的南北极
3.以下关于电与磁的描述中，说法正确的是（ ）
A . 图甲中多个大功率用电器同时使用容易引起火灾
B . 图乙中开关、保险盒的连接符合安全用电原则
C . 图丙可探究影响通电导体在磁场中受力方向的因素
D . 图丁中的装置可用来探究电动机的工作原理
4.关于电与磁的有关知识，下列说法正确的是（ ）
A . 大头针被磁铁吸引的同时也被磁化成小磁体
B . 通电螺线管相当于一个条形磁体
C . 导体在磁场中做切割磁感线运动时，导体中一定产生感应电流
D . 电动机工作时，主要的能量转化是将电能转化为机械能
5.2022年12月20日，世界技术难度最高、单机容量最大、装机规模第二大水电站金沙江白鹤滩水电站正式投产发电。下列四个装置中与发电机工作原理相同的是（ ）
A .
B .
C .
D .
6.日本发生的里氏9级大地震引发了海啸及核泄漏，这是日本二战后遭遇的最严重震灾．日本福岛核电站是目前世界上最大的核电站，如图所示为核电站发电流程示意图．下列说法正确的是（ ）
A . 地震和海啸的发生常常都伴有次声波的产生
B . 核电站主要是利用原子核的聚变进行发电的
C . 核能与煤、石油、天然气都属于不可再生能源
D . 核能发电中的发电机是根据电磁感应原理制造
7.如图所示的导体棒ab和cd分别置于左右两个蹄形磁铁的磁场中，两导体棒通过导线串联，构成一个闭合回路，忽略蹄形磁铁的磁极之间以外的磁场，下列说法正确的是（ ）
A . 固定导体棒cd，快速拉出左边蹄形磁铁，可以演示电磁感应现象
B . 将南北方向运动的导体棒cd和磁铁一起看成电源，可以演示电动机的工作原理
C . 利用该装置，可以演示感应电流方向和通电导体在磁场中受力方向各与哪些因素有关
D . 固定导体棒ab，移走右边蹄形磁铁，在Q点放一枚小磁针，向外拉出左侧磁铁，可以验证奥斯特实验
三、填空题
1.位于四川省宁南县与云南省巧家县的白鹤滩水电站是世界第二大水电站。水电站发电机的原理是 ________ (填科学家名字)发现的；如图所示， ________ 图是发电机基本构造示意图。
2.在电风扇、动圈式扬声器、动圈式话筒和发电机中，利用电磁感应原理工作的有 ________ ；利用磁场对通电导体有力的作用原理工作的有 ________
3.“动圈式”麦克风的工作原理是 ________ （选填“电磁感应”、“磁场对电流有作用力”），其相当于 ________ （选填“发动机”、“电动机”）．
4.麦克风的工作原理是 ________
5.发电机是利用 现象制成的．感应电流的方向与导体的运动方向及 方向有关．​
6.在电话中话筒的作用是 ________ ，而听筒的作用是 ________ ，使人听到声音．
7.我国交流电的频率是 ________ Hz。由此可知，在每秒内电流的方向变化了 ________ 次。
四、实验探究题
1.如图是小明做“探究什么情况下磁可以生电”的实验装置。
（1）实验时，小明通过观察灵敏电流计 ________ （此处需描述实验现象）来判断电路中是否产生感应电流。
（2）小明进行了如图乙所示的5次操作，其中能产生感应电流的三次是 ________ （选填所有符合要求的操作序号）。
2.奥斯特实验表明：电流能产生磁．那么磁能不能产生电流？这个问题直到19世纪初才解决，由英国物理学家法拉第做了大量的实验后发现了电磁感应现象，即当闭合电路的一部分导线在磁场中做切割磁感线运动时，导线中会产生电流，这个电流就叫做感应电流．如图所示，某小组探究导体在磁场中产生感应电流的条件，实验时，控制磁场方向相同，改变导体ab的运动状态．
（1） 如图甲、乙所示，电流表指针不发生偏转，这是因为 ________
（2） 如图丙所示，电流表指针偏转，电路中有电流产生．分析比较上面各图实验现象，可以初步得出产生感应电流的条件是： ________
3.实验小组完成了以下实验：
（1） 如图甲所示，物体长度是 ________ cm；温度计示数是 ________ ℃；
（2） 如图乙所示，童童观察细线OA的方向可判断重力的方向为 ________ ；
（3） 如图丙所示，要进行通电导体在磁场中受力运动的研究，单刀双掷开关应接到位置 ________ （选填“1”或“2”），根据此原理发明了 ________ （选填“发电机”或“电动机”）。
五、综合题
1.实验小组的同学们进行有关电磁现象的实验．
（1） 在如图1所示实验中，闭合开关后，观察到导轨上的铜棒ab开始 ________ ，这说明磁场对放入其中的通电导体有 ________ ．
（2） 在如图2所示实验中，闭合开关，保持水平放置的蹄形磁体不动，当位于磁体N、S极之间的导体AB沿 ________ （选填“上下”或“左右”）方向运动时，灵敏电 流计指针不发生偏转；当导体AB沿水平方向运动时，灵敏电流计的指针发生偏转．这说明闭合电路的一部分导体在磁场中做 ________ 运动时，导体中就有感 应电流产生．
2.如图为探究“磁生电”的实验装置。
（1） 闭合开关，让悬着的导体AB ________ （填“左右”、“上下”、“沿A向B”或“沿B向A”） 运动时，电流表会发生偏转；
（2） 若保持导体AB不动，要产生感应电流，正确的操作是 ________ ；
3.小明家新买了了一辆电动汽车，他对电动汽车的相关知识产生了兴趣，通过上网查阅资料和自己设计实验进行了一系列研究性学习。
（1）如表是小明记录的某次充电时充电桩显示屏的即时信息显示表；请通过表中所给信息计算，充电电流为 ________ A；
（2）在厂家的宣传资料中，该款电动车在滑行时会带动电机“逆向发电”，将电能储存在电池内，下列说法中正确的是 ________ ；
A.电机“逆向发电”的过程是将电能转化为机械能的过程
B.“逆向发电”的工作原理是电磁感应
C.“逆向发电”产生的电能全部储存到电池中
D.“逆向发电”是厂家过度宣传，电机只是用电器不可能用于发电
（3）小明进一步查阅资料发现，电动汽车一般采用电磁继电器控制电动机M的通断电，利用实验器材模拟汽车启动，简易电路如图1；A与B接触时M通电，请用笔画线完成图1电路的连接； ________
（4）小明观察发现，该车有车速提醒功能；通过思考小明设计了如图2甲的车速提醒电路，R为定值电阻，Rv的阻值随车速的变化而改变；当电压表的示数达到某一数值时提醒驾驶员车速过快，需要减速；图2乙是Rv的阻值与车速关系的图象；图2丙是车速从0加速到100km/h过程中，Rv消耗的电功率随电流变化的图象；当压表的示数为9V时，此时车的速度是 ________ km/h。

4.图是动圈式话筒（麦克风）和场声器（喇叭）的构造示意图，当人对着话筒说话时，产生的声音使膜片以及与之相连的线圈一起振动，线圈在磁场中的这种运动，能产生随着声音变化而变化的电流，变化的电流经放大器放大后，又通过扬声器的线圈，由于通过线圈中的电流是交变电流，通电线圈就在磁场中来回振动，带动纸盆也来回振动，扬声器就发出声音。
根据以上原理，请思考并回答：
（1） 图示装置的主要目的是为了改变声音的 ________ （填“音调”“响度”或“音色”）；
（2） 话筒是一种把声音信号转化为电信号的装置，它利用了 ________ 原理；
（3） 扬声器是把电信号转化为声信号的装置，其中的线圈振动的原因是 ________ 。
充电电压
（V）
充电电流
（A）
充电时长
（min）
充电度数
（kW·h）
充电费用（元）
400
45
24.0
28.80
