苏科版（2024）九年级上册（2024）第十四章 欧姆定律四、欧姆定律的应用当堂达标检测题

这是一份苏科版（2024）九年级上册（2024）第十四章 欧姆定律四、欧姆定律的应用当堂达标检测题，共16页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

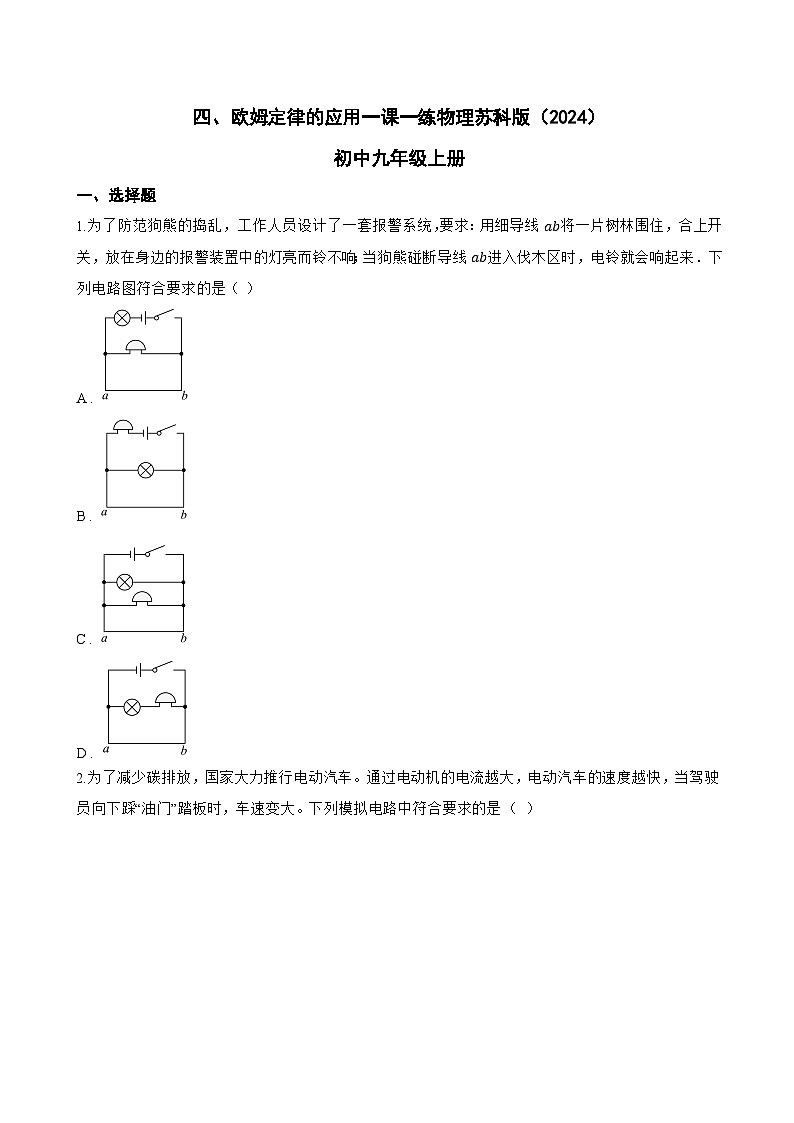

1.为了防范狗熊的捣乱，工作人员设计了一套报警系统，要求：用细导线 ab将一片树林围住，合上开关，放在身边的报警装置中的灯亮而铃不响；当狗熊碰断导线 ab进入伐木区时，电铃就会响起来．下列电路图符合要求的是（ ）
A .
B .
C .
D .
2.为了减少碳排放，国家大力推行电动汽车。通过电动机的电流越大，电动汽车的速度越快，当驾驶员向下踩“油门”踏板时，车速变大。下列模拟电路中符合要求的是 （ ）
A . A B . B C . C D . D

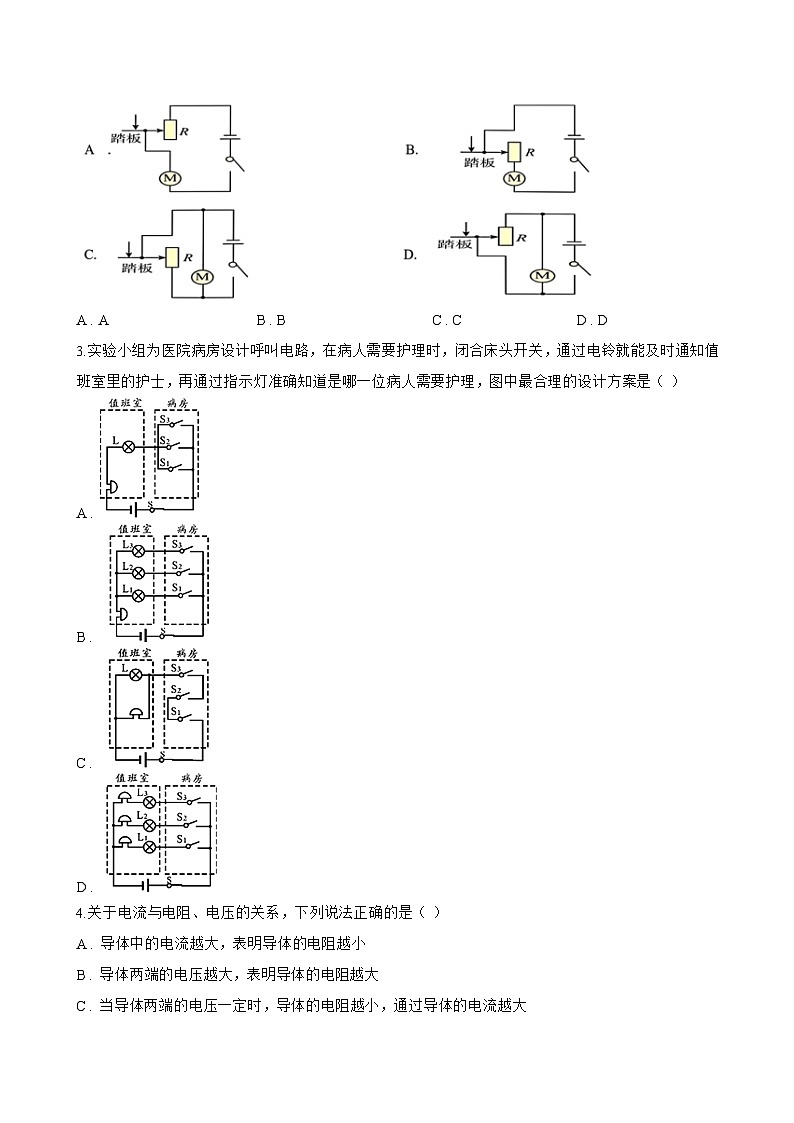

3.实验小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关，通过电铃就能及时通知值班室里的护士，再通过指示灯准确知道是哪一位病人需要护理，图中最合理的设计方案是（ ）
A .
B .
C .
D .
4.关于电流与电阻、电压的关系，下列说法正确的是（ ）
A . 导体中的电流越大，表明导体的电阻越小
B . 导体两端的电压越大，表明导体的电阻越大
C . 当导体两端的电压一定时，导体的电阻越小，通过导体的电流越大
D . 当导体两端的电压一定时，导体的电阻越大，通过导体的电流越大
5.下面各组并联电阻中，总电阻最小的是（ ）
A . 20Ω和15Ω B . 30Ω和10Ω C . 15Ω和6Ω D . 25Ω和3Ω
6.欧姆定律表明（ ）
A . 导体电阻大小是由电流和电压决定的
B . 导体两端的电压跟电流成正比，跟电阻成反比
C . 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比
D . 导体电阻大小跟电压成正比，跟电流成反比
二、多选题

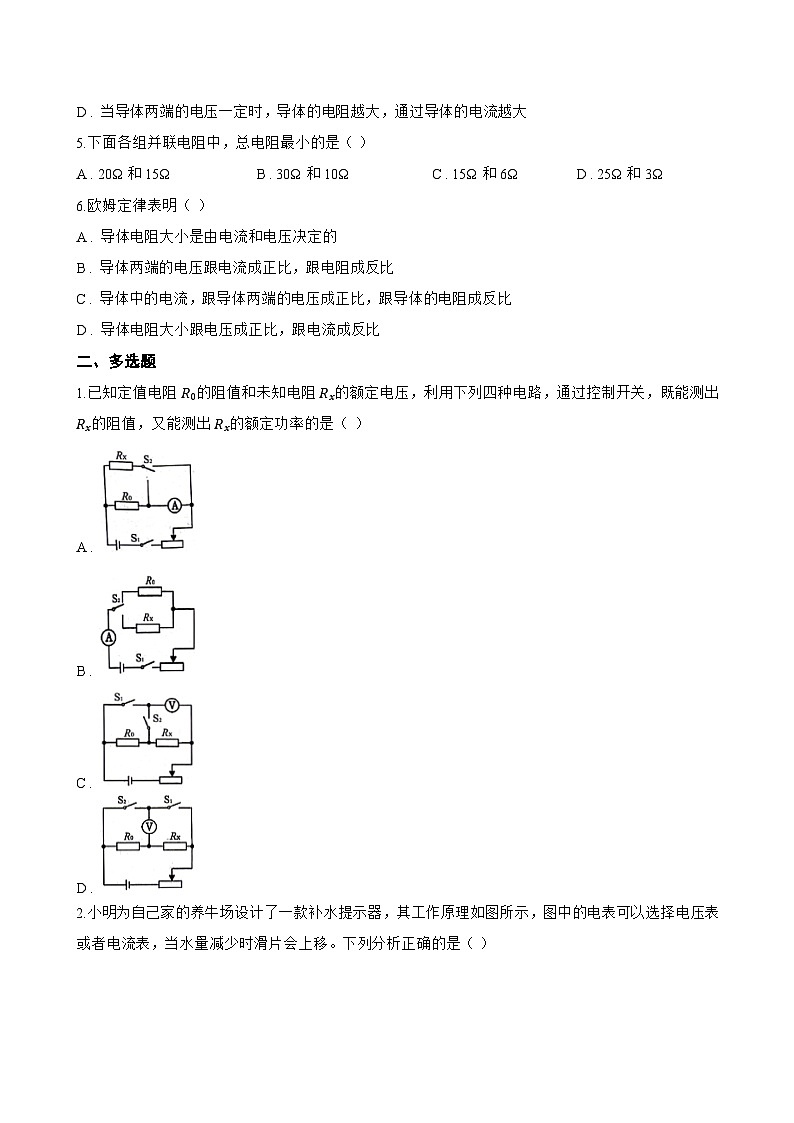

1.已知定值电阻 R0的阻值和未知电阻 Rx的额定电压，利用下列四种电路，通过控制开关，既能测出 Rx的阻值，又能测出 Rx的额定功率的是（ ）
A .
B .
C .
D .
2.小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，图中的电表可以选择电压表或者电流表，当水量减少时滑片会上移。下列分析正确的是（ ）
A . 如果电表选择的是电压表，水量增多时电压表示数变大
B . 如果电表选择的是电流表，水量增多时电流表示数变小
C . 如果电表选择的是电流表，水量为零时电流表示数为零
D . 如果电表选择的是电流表，R0可以在水太多时保护电路
3.小李连接了图甲所示的电路，电源电压不变，电流表量程均为0~0.6A，定值电阻 R1=10Ω ， 闭合开关S后再闭合开关S 1或S 2 ， 将滑动变阻器滑片从最右端向左调节至中点的过程，电压表与电流表A 2示数的I-U图象如图乙，下列说法正确的是（ ）
A . 定值电阻R2=30Ω
B . 电源电压为4V
C . 滑动变阻器的最大阻值为20Ω
D . 整个电路通过的最大电流为0.6A
4.将光敏电阻R、定值电阻R 0、电流表、电压表、开关和电源连接成如图所示电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，下列说法正确的是（ ）
A . A 表和 V 表示数均变小
B . A 表和 V 表示数均变大
C . V 示数与 A 示数的比值不变
D . V 示数与 A 示数的比值变小
5.对一个电路图或者实物图作出全盘分析是初三学生应有的本领，试着分析这个图吧（ ）
A . 电压表测量小灯泡的电压
B . 滑片向B滑动电压表示数变小，灯泡变暗
C . 滑动变阻器和灯泡是并联关系
D . 闭合开关，如果电压表示数接近电源电压，电流表示数为零的话，可能是灯丝烧断
6.有一种亮度可以调节的小台灯，其电路如图甲。电源电压为24V，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图乙所示。下列说法正确的是（ ）
A . 当滑片右移时，电路的总功率将变小
B . 当灯泡正常发光时，灯丝的电阻为80Ω
C . 调节滑动变阻器R，使灯泡的实际功率为1.2W时，滑动变阻器R连入电路的阻值是90Ω
D . 小灯泡的额定功率为3.6W
7.图甲所示是小明的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V，闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U关系图像如图乙所示（电阻丝AB的阻值不随温度变化），下面说法中正确的是（ ）

A . 电阻丝AB的阻值为9Ω
B . 小灯泡的最小功率为0.75W
C . 电路中的最大功率是6W
D . P从A端滑到B端的过程中，电压表示数变大
8.小杨在科技月制作了一个多档位电热器模型，为了分析接入电路的电阻对电热器的电功率的影响，他将各电表接入电路中，电路如图所示，电源两端电压不变，R 1=30Ω。当开关S闭合，S 1、S 2断开时，电压表示数为U 1 ， 当S、S 1、S 2都闭合时，电压表示数为U 2 ， 已知U 1∶U 2=3∶8；两种状态时，R 2消耗的功率最大值P 大和最小值P 小之比为4∶1；R 3的最小功率为0.9W。则下列说法正确的是（ ）
A . 电热器模型最高挡位时电流表的示数是1.4A
B . 电阻R2的阻值60Ω
C . 电热器模型最低挡位的功率是7.2W
D . 电源两端的电压12V
9.用伏安法可以测出一只标有“10V 0.5A”小灯泡的（ ）
A . 电阻
B . 额定功率
C . 实际功率
D . 电功
三、填空题
1.小雪同学要把一只标有“5V； 2.5W”的小灯泡接在8V的电源上做实验，那么需 ________ 联一个阻值为 ________ 的定值电阻，才能让小灯泡正常发光。
2.一只标有正常工作时的电压为6V，正常工作时的电流为0.6A的小灯泡，若把它接在电源电压为9V的电路中，并使它正常发光，则需要在电路中 ________ 联一个阻值为 ________ Ω的电阻。
3.将定值电阻R 1＝6Ω、R 2＝10Ω连在如图所示的电路中，电源电压恒定不变，只闭合开关S时，电流表的示数为0.3A，则开关S、S 1 ， 都闭合时，电流表示数为 ________ A，10s内整个电路消耗的电能为 ________ J。
4.如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝。将插头插入插座，若只闭合开关 S1 ， 电吹风吹出的是 ________ 风；若将开关 S1、 S2都闭合，电吹风吹出的是 ________ 风。(均填“热”或“冷”)
5.二极管具有单向导电性，硅二极管正向导通时，其两端电压为0.7V。如图所示，将一个硅二极管和阻值为23Ω的定值电阻串联，闭合开关，二极管导通，电流表的示数为0.1A。则定值电阻两端的电压为 ________ V，电功率为 ________ W；电源电压为 ________ V。
6.如图是列车上烟雾报警的简化原理图，电源电压保持不变， R0为定值电阻，当有烟雾时光敏电阻R的阻值随光照强度的减弱而增大，报警器的示数增大到某一数值就开始报警，则报警器由图中的 ________ （选填“电压表”或“电流表”）改装，电阻 R0的作用是 ________ 。
四、实验探究题
1.利用图1所示的实验器材测量小灯泡正常发光时的电阻，电源为3节新干电池串联，小灯泡额定电压为2.5V。
（1） 小明同学连接了如图1所示的电路，检查后发现接错了一根导线，请在这根导线上打“×”，并补画出正确的那根导线 ________ 。
（2） 正确连接电路后进行实验，闭合开关S前，滑动变阻器的滑片移到最左边；闭合开关，电压表、电流表的示数分别为1.5V、0.3A。他继续移动变阻器的滑片，观察到当灯泡正常发光时，滑动变阻器的滑片P恰好在中点上，则小灯泡正常发光时的电阻是 ________ Ω。
（3） 他继续向右移动滑动变阻器的滑片，观察到灯泡亮度越来越 ________ ，经分析可得出，小灯泡的亮度是由 ________ 决定的；
（4） 图2中能合理反映小灯泡灯丝电阻变化曲线的图像是 ________ （选填“A”、“B”或“C”），选择该图像的原因是 ________ 。
2.学习了电学知识后，小博、小乐和小宇所在的兴趣小组发现：电学量的变化往往能够用来反映力学、热学、光学等物理量的变化。在老师的点拨下，他们在探究过程中不断完善和优化方案，共同设计了一种用电学量的变化来反映力学量--距离变化的装置。
如图所示是他们最初设计的装置原理图。图中R0是定值电阻，ab是沿竖直方向固定放置的金属杆，其总电阻为9Ω，长60cm，粗细均匀，电阻随长度均匀变化。M是上下均有挂环、可沿竖直导轨上下移动的小物块，M上连有一根左端有滑片P、电阻不计的水平金属细杆，细杆、导线及P与ab均接触良好，P在ab的中点时，对应于既不上移也不下移的位置。
除金属杆ab、小物块M、金属细杆和导轨外，他们还准备了以下器材：
A.电源（提供4V的稳定电压）
B.电流表A（量程0~0.6A）
C.电压表V1（量程0~3V）
D.电压表V2（量程0~15V）
E.定值电阻R0（1Ω、3Ω、5Ω和6Ω的电阻各一个）
F.开关S一个，导线（足够长）若干
（1）认真研究该原理图后，小乐认为图中只需一个电表即可，于是她将电流表去掉，则电流表所在处应该 ________ （填“让其断路”或“用一根导线替代”）；
（2）小博和小宇认为：该装置应该尽量大地反映M移动的距离范围，同时还希望电压表上的每根刻度线都能够表示出移动的距离值。要达到此目的，电压表应该选 ________ （填器材序号字母）；定值电阻R0应该选阻值为 ________ Ω的。
（3）在他们改进并初步完善的设计方案中，P在ab的中点，是M既不上移也不下移时的初始位置，当电压表示数为2V，则M的移动情况是 ________ （需说明移动方向及距离）。
3.某校物理兴趣小组在课后拓展活动中对一未知电阻进行探究；选用了3V的电源、待测电阻R x、电阻箱、电压表、开关和导线若干。
（1） 连接好如图甲所示的电路后，闭合开关。电压表示数约为3V，无论怎样调节电阻箱，电压表示数几乎不变，其原因可能是 ________ 。
（2） 排除故障后，调节电阻箱，电压表示数如图乙所示，则电阻箱两端的电压为 ________ V；此时，电阻箱示数如图丙所示，则电阻箱接入电路的阻值为 ________ Ω，R 1的阻值为 ________ Ω；

（3） 同学们交流中发现，电阻箱接入电路的阻值不同，电压表示数不同。当电阻箱接入电路的阻值增大时，电压表示数将 ________ (选填“变大”“变小”或“不变”)；
（4） 同学们进行了深入探究，闭合开关，多次调节电阻箱，记录电阻箱接入电路的阻值R和与之对应的电压表示数U，分别算出待测电阻R x的阻值，求其平均值是为了 ________ ；利用测得的多组数据，描绘出电压U随电阻R的变化关系图像如下图]其中正确的是 ________ 。
五、计算题
1.某品牌多功能电火锅的简化电路原理图如图所示，电火锅的额定电压是 220V， R1和 R2均为电热丝，通过开关 S1、S2能实现低、中、高三个加热档位的转换。 处于高温挡时，电火锅的功率为1320W；处于中温挡时，电火锅的功率为 880W。求∶
（1）电火锅处于高温挡正常工作时的总电流；
（2）R2 的阻值；
（3）电火锅处于低温挡正常工作30min所消耗的电能。
2.某工厂要研发一种新型材料，要求对该材料所承受的撞击力进行测试，测试电路如图甲所示。在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关S，从一定高使由静止自由释放 20kg重物，经撞击后样品材料仍完好无损，最后重物静止在样品上。从重物开始下落到静止的过程中，电流表的示数/随时间t变化的关系如图乙所示，压力传感器的电阻R随压力F变化的关系如图丙所示。电源的电压恒为 24V ， 定值电阻 R0为 10Ω ， g=10N/kg ， 求：
（1）在重物下落的过程中，从图乙中可以看出电路电流表的示数保持 0.2A不变，则此过程中压力传感器的电阻是多少？
（2）在撞击过程中，该样品受到的最大撞击力是多少？
（3）图乙x是重物静止在样品上，则x的值为多少？
3.物理微项目化学习小组将弹簧测力计改装成简易的电子测力计。如图甲所示，利用该电子测力计拉着浸没在水中的金属球A处于静止状态，拉力F的大小通过电子显示屏读取。图乙是电子测力计原理图，弹簧下端位置不动，测力计受到拉力时，弹簧伸长的长度ΔL与拉力F间的关系如图丙所示。R 1为定值电阻，R 2是一根长为6cm的均匀电阻线（阻值与其长度成正比），标有“30Ω 0.5A”字样。电流表的量程为0～0.6A。弹簧的电阻不计，滑片P与R 2接触良好且不计摩擦。当测力计拉力为零时，金属滑片P刚好处于a端，电流表示数为0.15A。已知金属球A所受重力为50N，电子测力计显示拉力F为40N，此时电流表示数为0.3A。已知水的密度为1.0×10 3kg/m 3 ， g取10N/kg，电子测力计重力忽略不计，求：
（1）金属球A密度；
（2）电源电压和R1阻值；
（3）若在保证电路安全的条件下，电子测力计承受拉力F的最大值；
（4）若在保证电路安全的条件下，更换相同材料的体积较大的金属球A' ， 改变拉力F大小，金属球A'的体积最大是多少？
六、综合题
1.电动晾衣架主要应用电动机、滑轮、钢绳使晾衣架实现自动升降的装置。喜欢动手实践的小明同学自制了一个电动晾衣架（如图所示），利用直流电动机来牵引钢绳让晾衣架升降，绝缘旋钮的A、B两个金属动触点通过导线连接电动机，并分别与电路中的C、D两个静触点接触。开关S闭合后，电流方向为：电源正极→电流表→C→A→电动机→B→D→电源负极；旋钮旋转180°后，接触的触点调换。
（1）闭合开关S，电动机工作，晾衣架匀速上升。下列说法正确的是 ________ ；
A．钢绳是金属材料，起到了导线的作用 B．晾衣架匀速上升，电能并没有转化为机械能
C．电路中电子定向移动方向与电流方向相反 D．直流电动机线圈中的电流方向是不会变化的
（2）你认为小明设计的带动触点的旋钮能起到怎样的作用：
答： ________ ；
（3）闭合开关S，晾衣架匀速上升，小明读出电流表的示数为I，已知电源电压为U。为了得到该电动晾衣架整个装置的能量转化效率，你认为还应该测出的两个物理量是 ________ ；（写出物理量名称及符号）
（4）用上述已知或测量物理量的符号表达出该装置的能量转化效率 η= ________ 。
2.为倡导节能环保，某科研机构设计了新型路灯，工作原理如图所示。控制电路中R 2为半导体硅制成的光敏电阻，R 2阻值随光强（国际单位坎德拉，符号：cd）变化的规律如下表所示。工作电路中开关S 2的状态由R 2两端的电压决定：光照足够强时，R 2两端的电压很小，开关S 2与b点接触，处于断开状态，路灯L关闭；当光强降为20cd时，R 2两端的电压刚好升至2V，开关S 2与c点接触，电路接通，路灯L正常工作。已知控制电路和工作电路中电源电压分别为6V和220V，路灯L正常工作时电流为1A。求：
（1） 上表数据推断，光敏电阻的电阻值随光强的增强而 ________ ；
（2） 工作电路刚好接通时，R 1的阻值是 ________ Ω；
（3） 保持R 1接入电路的阻值不变，当R 2＝4Ω时，分析表格中光强与电阻值的规律可知此时光强是 ________ cd；
（4） 为了节约能源，使路灯更晚一些打开，应将R 1的阻值调 ________ 。（选填“大”或“小”）
3. 如图，轻质金属导轨CD长2m，可绕C点转动，固定的均匀电阻杆AB与金属导轨CD平行，电阻杆AB每米阻值为10Ω，长度与CD一样。导轨D端通过绳子、滑轮与质量为3.5kg的重物M相连，一弹性轻质金属片垂直连接在AB、CD间且接触良好，并与质量为7kg的绝缘滑块Q粘连．已知：电源电压12V，灯泡规格“4V 1.6W”．闭合开关S，若滑块Q从C开始以0.2m/s的速度匀速向D运动，当M刚要离开地面时，灯L恰好正常发光．（不计导轨CD及滑片P的电阻，忽略温度对灯泡电阻的影响，忽略绳重，滑片P的弹力及一切摩擦，g取10N/kg）

（1） 为了保证物体M不离开地面，滑块Q最多只能运动多长时间？
（2） 定值电阻R0的阻值是多大？
（3） 滑块Q从C开始运动，当电压表示数比Q在C点时的示数大0.5V时，物体M对地面的压力为多少？
4.小超和奶奶一起去菜市场买菜，细心的小超发现奶奶习惯随身携带如图甲所示的电子挂钩秤。小超对电子秤的内部结构很感兴趣，想自己做一个电子挂钩秤，于是利用所学知识设计了一个电子挂钩秤的模拟电路，如图乙所示。轻质弹簧和金属滑片固定在一起（弹簧的电阻不计，滑片的摩擦不计）。在弹性限度内，弹簧伸长量与所受拉力成正比。
（1）小超所设计的电子挂钩秤可以把重物质量信息转化为电信息，更加方便简洁，信息转化的关键环节为：重物质量变化→滑片P的位置变化→电路的 ________ 变化→电压表示数变化；
（2）小超同学准备了以下器材：2节新干电池，定值电阻（10Ω），滑动变阻器（20Ω，1A），电压表（0~3V），弹簧，开关，导线以及其他辅助器材。按照设计的方案进行器材的组装，调节装置，使弹簧自然伸长时，滑片P刚好在A端。通过对测量数据的分析，得出了电阻丝AP之间阻值的与重物质量的关系为：RAP=km（其中RAP表示电阻丝AP之间的阻值，m表示重物质量，k为一常数且k=4Ω/kg）。当所挂重物质量是m0时电压表示数恰好为重物质量是4m0时的2倍，则m0= ________ kg；
（3）经过小组交流后，小超发现所设计的电子挂钩秤刻度不均匀，不便于读数，为了达到测量仪的刻度均匀且实现质量越大，电表示数越大的目的，小超重新设计了如图所示的四种电路，符合要求的电路是 ________ （选填下列字母序号）；
（4）为了提高电子挂钩秤的灵敏度，即需重物质量最大时指针能满偏，小超同学在实验室又找到部分器材。此时，恒压电源共有“3V”、“4V”与“8V”三种，定值电阻共有“10Ω”与“50Ω”两种，滑动变阻器共有“20Ω 1A”与“30Ω 1A”两种，电压表量程只有“0~3V”，电流表量程只有“0~0.6A”。在第3问改进电路基础上，且各元件安全情况下，下列说法中合理的是 ________ 。
A.在所有不同的搭配可行方案中，电源均只能选“8V”
B.在所有不同的搭配可行方案中，定值电阻均只能选“50Ω”
C.在所有不同的搭配可行方案中，滑动变阻器均只能选“30Ω”
D.在所有不同的搭配可行方案中，电源、定值电阻、滑动变阻器的所有规格均可能用到
5.在学校科学创新活动实践课中，小丽同学设计了一个防踩踏模拟报警装置，其工作原理如图甲所示， ABO为一水平杠杆， O为支点， OA:OB=4:1 ， 闭合开关S，当水平踏板所受压力增大，电压表的示数达到3V时，报警器 R0开始发出报警信号，已知电路中电源电压为12V，报警器 R0的阻值恒为 5Ω ， 压力传感器R固定放置，其阻值随所受压力F变化的关系图像如图乙所示，踏板，压杆和杠杆的质量均忽略不计。
（1）由图乙可知，压力传感器R的阻值随压力F的增大而 ________ （选填“增大”“不变”或“减小”）；
（2）当踏板空载时，闭合并关S，电压表的示数为 ________ V；
（3）当报警器 R0开始报警时，踏板设定的最大压力值为 ________ N；
（4）若电源电压在使用一段时间后略有降低，为保证报警器 R0仍在踏板原设定的最大压力值时才报警，则踏板触点B应向 ________ （选填“左”或“右”）移动一点。
光强/cd
5
10
20
40
80
……
电阻/Ω
40
20
10
5
2.5
……
