初中物理苏科版（2024）九年级上册（2024）第十四章 欧姆定律三、欧姆定律达标测试

这是一份初中物理苏科版（2024）九年级上册（2024）第十四章 欧姆定律三、欧姆定律达标测试，共14页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

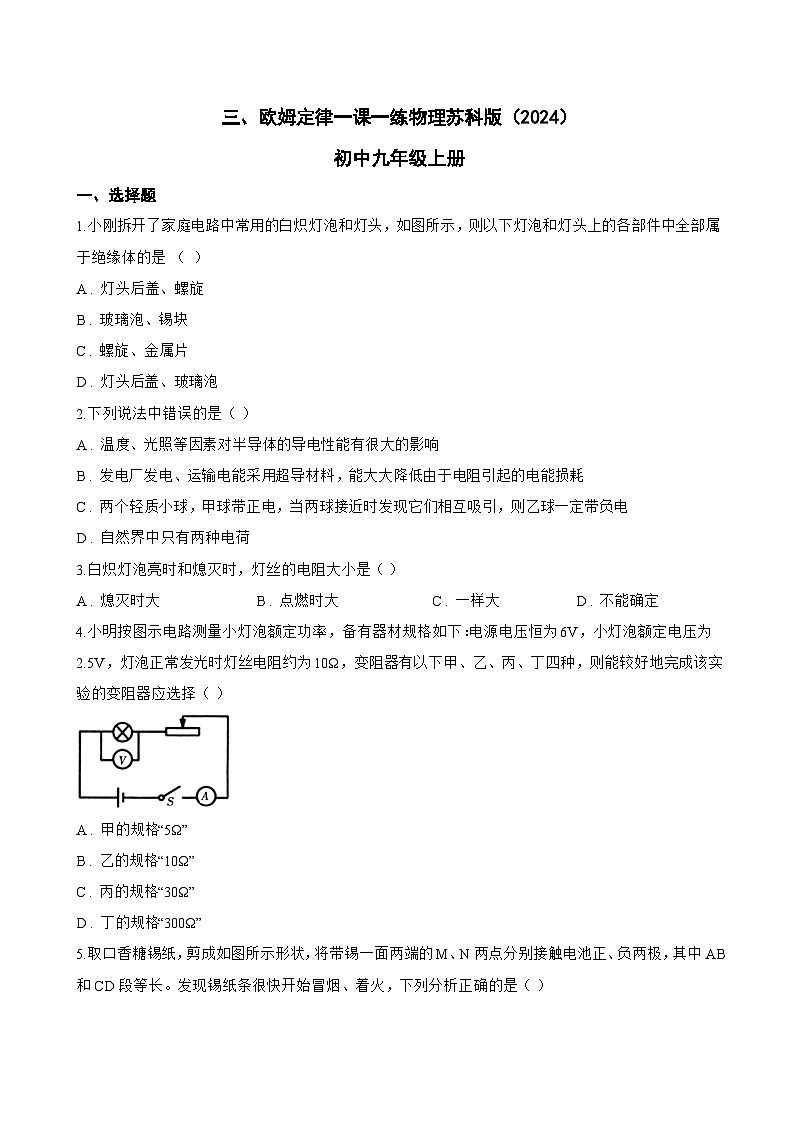

1.小刚拆开了家庭电路中常用的白炽灯泡和灯头，如图所示，则以下灯泡和灯头上的各部件中全部属于绝缘体的是 （ ）
A . 灯头后盖、螺旋
B . 玻璃泡、锡块
C . 螺旋、金属片
D . 灯头后盖、玻璃泡
2.下列说法中错误的是（ ）
A . 温度、光照等因素对半导体的导电性能有很大的影响
B . 发电厂发电、运输电能采用超导材料，能大大降低由于电阻引起的电能损耗
C . 两个轻质小球，甲球带正电，当两球接近时发现它们相互吸引，则乙球一定带负电
D . 自然界中只有两种电荷
3.白炽灯泡亮时和熄灭时，灯丝的电阻大小是（ ）
A . 熄灭时大 B . 点燃时大 C . 一样大 D . 不能确定
4.小明按图示电路测量小灯泡额定功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为10Ω，变阻器有以下甲、乙、丙、丁四种，则能较好地完成该实验的变阻器应选择（ ）
A . 甲的规格“5Ω”
B . 乙的规格“10Ω”
C . 丙的规格“30Ω”
D . 丁的规格“300Ω”

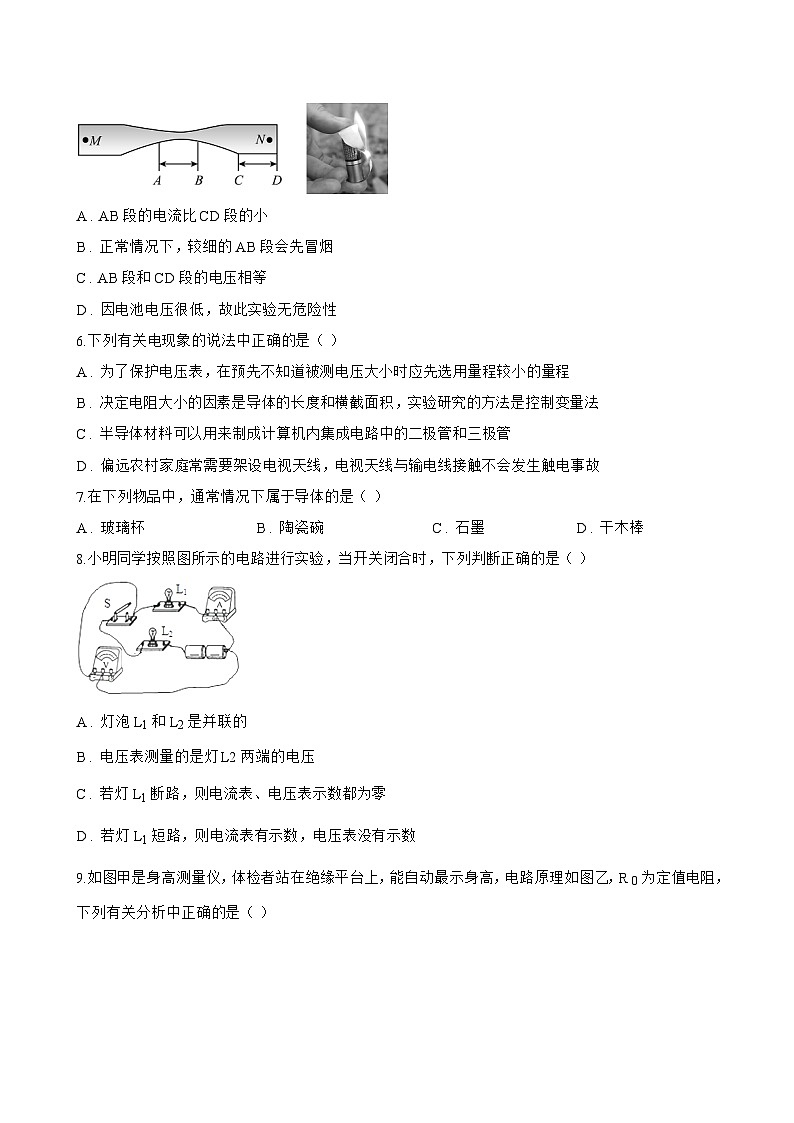

5.取口香糖锡纸，剪成如图所示形状，将带锡一面两端的M、N两点分别接触电池正、负两极，其中AB和CD段等长。发现锡纸条很快开始冒烟、着火，下列分析正确的是（ ）
A . AB段的电流比CD段的小
B . 正常情况下，较细的AB段会先冒烟
C . AB段和CD段的电压相等
D . 因电池电压很低，故此实验无危险性
6.下列有关电现象的说法中正确的是（ ）
A . 为了保护电压表，在预先不知道被测电压大小时应先选用量程较小的量程
B . 决定电阻大小的因素是导体的长度和横截面积，实验研究的方法是控制变量法
C . 半导体材料可以用来制成计算机内集成电路中的二极管和三极管
D . 偏远农村家庭常需要架设电视天线，电视天线与输电线接触不会发生触电事故
7.在下列物品中，通常情况下属于导体的是（ ）
A . 玻璃杯 B . 陶瓷碗 C . 石墨 D . 干木棒
8.小明同学按照图所示的电路进行实验，当开关闭合时，下列判断正确的是（ ）
A . 灯泡L1和L2是并联的
B . 电压表测量的是灯L2两端的电压
C . 若灯L1断路，则电流表、电压表示数都为零
D . 若灯L1短路，则电流表有示数，电压表没有示数

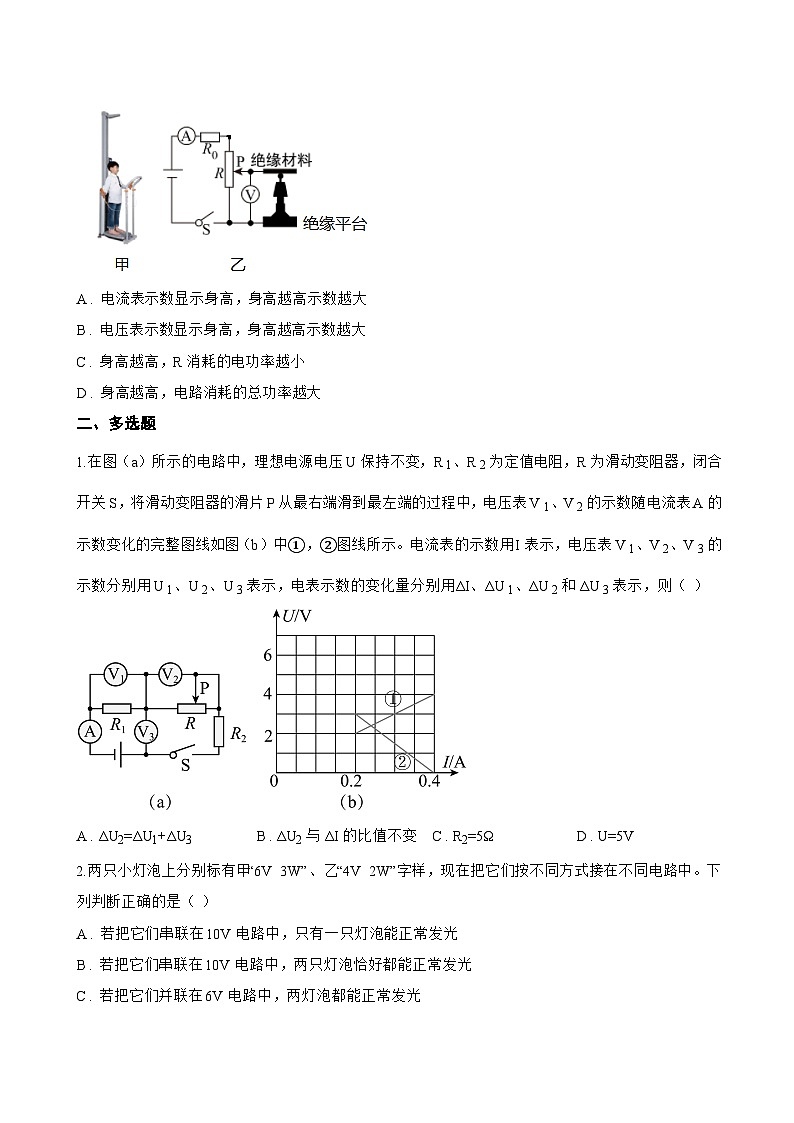

9.如图甲是身高测量仪，体检者站在绝缘平台上，能自动最示身高，电路原理如图乙，R 0为定值电阻，下列有关分析中正确的是（ ）
A . 电流表示数显示身高，身高越高示数越大
B . 电压表示数显示身高，身高越高示数越大
C . 身高越高，R消耗的电功率越小
D . 身高越高，电路消耗的总功率越大
二、多选题
1.在图（a）所示的电路中，理想电源电压U保持不变，R 1、R 2为定值电阻，R为滑动变阻器，闭合开关S，将滑动变阻器的滑片P从最右端滑到最左端的过程中，电压表V 1、V 2的示数随电流表A的示数变化的完整图线如图（b）中①，②图线所示。电流表的示数用I表示，电压表V 1、V 2、V 3的示数分别用U 1、U 2、U 3表示，电表示数的变化量分别用ΔI、ΔU 1、ΔU 2和ΔU 3表示，则（ ）
A . ΔU2=ΔU1+ΔU3 B . ΔU2与ΔI的比值不变 C . R2=5Ω D . U=5V
2.两只小灯泡上分别标有甲“6V 3W”、乙“4V 2W”字样，现在把它们按不同方式接在不同电路中。下列判断正确的是（ ）
A . 若把它们串联在10V电路中，只有一只灯泡能正常发光
B . 若把它们串联在10V电路中，两只灯泡恰好都能正常发光
C . 若把它们并联在6V电路中，两灯泡都能正常发光
D . 若把它们并联在4V电路中，只有乙灯泡能正常发光
3.小林自制了一个坐位体前屈项目测试仪，原理如图所示，电源电压恒为10V，电阻丝 R2粗细均匀，总长度为30cm， R1=50Ω。闭合开关，挡板P在B端时，坐位体前屈成绩为0cm，电流表示数为0.05A；挡板P在A端时，坐位体前屈成绩为30cm。下列说法正确的是（ ）
A . 电阻丝 R2的阻值为150Ω
B . 挡板P由B向A移动的过程中电流表示数变大
C . 电压表示数为4V时，坐位体前屈的成绩为18cm
D . 坐位体前屈成绩为12cm时，电压表示数为3V
4.我国新一代可控核聚变研究装置“中国环流器二号M”的成功运行，标志着中国离“人造太阳”的梦想又近了一步。下列关于能源、现代信息技术说法不正确的是（ ）
A . 核能属于不可再生能源，只要做好技术保护，核能是没有污染的
B . 光纤通讯是依靠电磁波来传递信息的
C . 电能属于二次能源，现代技术无法将核能直接转化为电能
D . 制作手机芯片的主要材料是超导体
5.现只有一个电源、一个电铃、一个小灯泡、两个开关和若干导线组成电路，只闭合一个开关时铃响灯不亮，只闭合另一个开关时灯亮、铃不响，则开关都闭合时可能出现的情况是（ ）
A . 铃响灯也亮
B . 铃不响灯亮
C . 铃不响灯也不亮且烧坏电源和导线
D . 铃响灯不亮
6.标有“3V 1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为4.5V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”。不考虑温度对灯丝电阻的影响，在保证电路各元件安全的条件下，下列说法正确的是（ ）
A . 灯泡正常发光时，滑动变阻器接入电路的电阻为5Ω
B . 滑动变阻器滑片P向右滑动时，灯泡变暗
C . 电路中消耗的最大功率为2.25W
D . 灯泡的最小功率为0.25W
三、填空题
1.实验室有两只额定电压相同的小灯泡 L1 、 L2 ，小华想知道哪只灯泡额定功率大，于是将它们串联接入电路，如图所示。闭合开关，两只灯泡均发光，电压表 V1 示数比 V2 小，此时实际功率大的小灯泡是 ________ 。据此小华可以判断，额定功率大的小灯泡是 ________ 。
2.经过十年的努力，欧姆通过大量的实验得出结论：导体中的电流，跟导体两端的 ________ 成正比，跟导体的 ________ 成反比．为了纪念他为人类作出的贡献，人们把他的名字作为 ________ 的单位．
3.元件A、B的I—U图像如图所示。如果把元件A、B串联后接在某电源的两端，测得电路中电流为 0.1A ，则此时两元件的电阻 RA：RB= ________ ；如果把元件A、B并联后接在另一电源的两端，测得元件A两端的电压为 2V ，则此时电路的总功率为 ________ W。
4.将3Ω和5Ω的两个电阻串联接在9V的电源上，它们的总电阻为 ________ Ω，电路中的电流为 ________ A．
5.有甲、乙两个带电小球，甲与乙相互吸引，乙靠近用毛皮摩擦过的橡胶棒时相互排斥，则甲带 ________ ；一般情况下，下列物品：①橡皮擦、②铅笔芯、③塑料尺、④钢尺、⑤盐水、⑥食用油，其中属于导体的是 ________ （只填序号）。
6.如图中的甲、乙分别是甲、乙两个电阻通过的电流与两端电压关系的图像。把甲、乙两个电阻并联在电压为5V的电源上，通过它们的电流之比为 ________ 。
7.欧姆定律的内容是：导体中的电流跟 ________ ，跟 ________ ．数学表达式为 ________ ．
8.在综合实践活动课上，小龙同学设计了如图甲所示的模拟调光灯电路。电源电压恒定， R 1为定值电阻。闭合开关S后，将滑动变阻器 R 2的滑片P由最右端向左移动，直至灯泡L正常发光。此过程中，电流表A的示数随两电压表V 1、V 2（电压表V 2未画出）示数变化关系图像如图乙所示。小灯泡正常发光时的电阻为 ________ Ω；若 R 2的滑片可任意滑动，为了保证灯泡的安全，电路中至少再串联一个 ________ Ω的电阻。

9.小强家里正在使用的照明灯和电饭煲是 ________ 的（选填“串联”或“并联”）；小强养成随手关灯的良好习惯，当他关掉家中不用的电灯后，家中电路的总电阻 ________ （选填“变大”“变小”或“不变”）。
10.小志用电阻丝制作了一个变阻器，图为变阻器的内部结构示意图，1、2、3是它的三个接线柱，旋钮带动滑片转动。将变阻器接入简单串联电路，若顺时针旋转旋钮时电路中的电流变大。则需将 ________ （选填“1和2”、“1和3”或“2和3”）接线柱接入电路；若在此过程中，电路中的电流变化不明显，则可以选择更 ________ （选填“细”或“粗”）的电阻丝来做实验。
四、实验探究题
1.小希利用4节新干电池，阻值分别为10Ω、20Ω、30Ω、40Ω、50Ω的定值电阻，铭牌上标有“20Ω 1A”的滑动变阻器等实验器材“探究电流与电阻关系”。
（1） 电路连接正确后，闭合开关前，滑动变阻器的滑片应滑到最 ________ （选填“左”或“右”）端，闭合开关后，发现电压表有示数，电流表无示数，此时电路的故障可能是定值电阻 ________ 路；
（2） 小希将10Ω的定值电阻接入电路中，闭合开关，调节滑动变阻器的滑片，使定值电阻两端电压为4V，读出并记录电流表示数；保持滑动变阻器的滑片位置不变，把10Ω的定值电阻换成20Ω的定值电阻后，直接闭合开关，电压表的示数将 ________ （选填“大于”、“小于”或“等于”）4V，此时应将滑动变阻器的滑片在原来基础上向 ________ （选填“左”或“右”）端移动，直到电压表的示数再次达到4V，记录电流表的示数；
（3） 当小希将50Ω定值电阻接入电路时，无论怎样调节滑动变阻器的滑片，都无法使定值电阻两端电压为4V，则原因可能是滑动变阻器 ________ ；
（4） 完成实验探究后，小希得出结论是： ________ 。
2.小明和小华一起进行伏安法测电阻的实验。
（1） 他们选用的器材如图甲所示，请你用笔画线代替导线将实物电路连接完整，要求：滑动变阻器的滑片P向右移动时电流表的示数变大。
（2） 连接电路之前，应该 ________ 开关。
（3） 闭合开关，小明发现两电表均无示数。为了查找故障，他将电压表拆下，保持电路其他部分连接完好，再将电压表分别接在电源、待测电阻R x、滑动变阻器两端，然后闭合开关，发现只有接在待测电阻R x两端时，电压表无示数。则故障可能是 ________ 。
（4） 排除故障后，小明和小华配合进行实验，并根据数据画出如图乙所示的图像，由图像可知，该待测电阻R x的阻值为 ________ Ω。
（5） 实验后，小华又另外设计了一个测未知电阻R x阻值的实验，如图所示。实验步骤如下：
①将电压表接在B、C两点间，闭合开关，将滑动变阻器滑片移到b端、电阻箱R调为某一阻值R1 ， 使电压表和电流表示数为合适的值；
②断开开关，将电压表右端由C点改接到D点；
③闭合开关，反复调节 ________ 使两表的示数与步骤①中相同，此时电阻箱的阻值为R2；
④待测电阻的阻值Rx= ________ ；
⑤若操作无误，反复调节始终无法实现两表的示数与步骤①中相同，原因可能是 ________ 。
3.金属铂的电阻对温度变化很灵敏，可以制成电阻温度计，生活在泸州的小明找到一个铂丝电阻，铂丝电阻R t ， 将其置于装有液体的烧杯内，通过外界改变液体的温度，用如图甲所示的电路测量其电阻值与温度的关系。
（1） 开关闭合前，滑动变阻器的滑片应移至 ________ （A或B）端；
（2） 为了安全完成实验且使实验现象明显，下列液体，适合加在烧杯中的是 ；
A . 食盐溶液 B . 色拉油 C . 水银 D . 酱油
（3） 小明将烧杯置于常温（20℃）环境时，调节滑动变阻器，使电压表示数为6V，此时电流表示数如图乙所示，此时R t阻值为 ________ Ω（保留1位小数）；
（4） 小明继续实验，测出铂丝电阻阻值与温度的关系如下表，请在图丙中作出铂丝电阻R t的阻值与温度的关系图像． ________ 。由图像可知，当环境温度为70℃时，铂丝电阻的阻值为 ________ Ω；
五、计算题
1.酒后不开车是每个司机必须遵守的交通法规。图甲是酒精测试仪的工作原理图，电源电压恒定，R 1为气敏电阻，它的阻值随气体中酒精含量的变化而变化。图乙是R 1与血液中酒精含量的关系图象（血液中酒精含量可通过呼气酒精含量换算）。血液中酒精含量大于或等于20mg/100mL且小于80mg/100mL为酒驾，达到或者超过80mg/100mL为醉驾。使用前通过调零旋钮（滑动变阻器R 2）对测试仪进行调零，此时电流表示数为I 1＝0.15A，R 2接入电路的电阻为10Ω，调零后R 2的滑片位置保持不变。
（1）求电源电压；
（2）当电压表示数为U1＝6V时，求R2消耗的电功率；
（3）若测得驾驶员属于酒驾，求电流表示数的范围（结果用不等式表示）。
2.冬天来临，越来越多的电脑爱好者开始使用电热桌垫。它的电路原理图如图乙所示，电源电压恒为24V，发热部分由R 1和R 2组成，R 1的阻值为48Ω。通过调温开关控制不同电功率，已知电热桌垫处于低温挡时功率为9.6W，不考虑温度对电阻的影响，求：
（1） 当电热桌垫处于低温挡时通过R 2的电流是多少？
（2） 若改变调温开关，使电热桌垫处于高温挡，在1分钟内产生的热量是多少焦？
（3） 小林研究发现电热桌垫的原理电路图还可改为如图丙所示，若电路元件及电源电压不变，使用图丙电路，当电热桌垫处于高温挡时的电功率是多少？
3.学校开展了防溺水安全教育后，小圆经过小组合作探究，设计了一种可以戴在手腕上的防溺水定位求救报警器，其简化电路如图甲所示。已知电源电压恒定，报警器由电压表改装，定值电阻 R0的阻值为10Ω， RP是压敏电阻，图乙是压敏电阻阻值 RP随水深h变化的图像。报警器未浸入水中时，电流表示数是0.12A；报警器浸入水下深度h大于等于1m时，报警器报警。请根据以上信息，进行下列计算：
（1） 电源电压是多少？
（2） 报警器浸入水下刚开始报警时， RP两端的电压是多少？
（3） 当电流表的示数为0.2A时，报警器进入水下的深度是多少？
4.把演示电流计串联电阻后就可以改装成电压表。如图所示，已知电流计满偏时电流为5×10 ﹣4A，若把A、B两点接入电路时相当于量程为3V的电压表，R 1的阻值为5.5kΩ．
（1）电流表的内电阻是多少？
（2）若R2是阻值为24kΩ的电阻，则把A、C两点接入时相当于多大量程的电压表？
六、综合题
1. 如图，轻质金属导轨CD长2m，可绕C点转动，固定的均匀电阻杆AB与金属导轨CD平行，电阻杆AB每米阻值为10Ω，长度与CD一样。导轨D端通过绳子、滑轮与质量为3.5kg的重物M相连，一弹性轻质金属片垂直连接在AB、CD间且接触良好，并与质量为7kg的绝缘滑块Q粘连．已知：电源电压12V，灯泡规格“4V 1.6W”．闭合开关S，若滑块Q从C开始以0.2m/s的速度匀速向D运动，当M刚要离开地面时，灯L恰好正常发光．（不计导轨CD及滑片P的电阻，忽略温度对灯泡电阻的影响，忽略绳重，滑片P的弹力及一切摩擦，g取10N/kg）

（1） 为了保证物体M不离开地面，滑块Q最多只能运动多长时间？
（2） 定值电阻R0的阻值是多大？
（3） 滑块Q从C开始运动，当电压表示数比Q在C点时的示数大0.5V时，物体M对地面的压力为多少？
2.小明家新买了了一辆电动汽车，他对电动汽车的相关知识产生了兴趣，通过上网查阅资料和自己设计实验进行了一系列研究性学习。
（1）如表是小明记录的某次充电时充电桩显示屏的即时信息显示表；请通过表中所给信息计算，充电电流为 ________ A；
（2）在厂家的宣传资料中，该款电动车在滑行时会带动电机“逆向发电”，将电能储存在电池内，下列说法中正确的是 ________ ；
A.电机“逆向发电”的过程是将电能转化为机械能的过程
B.“逆向发电”的工作原理是电磁感应
C.“逆向发电”产生的电能全部储存到电池中
D.“逆向发电”是厂家过度宣传，电机只是用电器不可能用于发电
（3）小明进一步查阅资料发现，电动汽车一般采用电磁继电器控制电动机M的通断电，利用实验器材模拟汽车启动，简易电路如图1；A与B接触时M通电，请用笔画线完成图1电路的连接； ________
（4）小明观察发现，该车有车速提醒功能；通过思考小明设计了如图2甲的车速提醒电路，R为定值电阻，Rv的阻值随车速的变化而改变；当电压表的示数达到某一数值时提醒驾驶员车速过快，需要减速；图2乙是Rv的阻值与车速关系的图象；图2丙是车速从0加速到100km/h过程中，Rv消耗的电功率随电流变化的图象；当压表的示数为9V时，此时车的速度是 ________ km/h。

3.电子秤因精准和便于携带已普遍取代杆秤．某科技兴趣小组根据理想电压表的内部电阻无穷大、并联在电路两端时通过它的电流几乎为零和表盘刻度均匀的特点，用电压为3V的电源U、阻值为10Ω的电阻R、理想电压表及其它元件制作了如图所示的简易电子秤．其中轻质托盘和弹簧的质量不计，当托盘中所称质量变化时，与电阻R相连的滑片P平行地上下无摩擦滑动，电压表示数与被测物体的质量成正比．当电子秤处于待称状态时滑片P停在最上端a点，电压表示数为0，当被测物体最大称量m=30kg时，滑片P刚好处于最下端b点．问：

（1） 当电子秤处于待称状态时，电路中的电流强度为多少？此状态下通电1min在电阻R上产生的热量为多少？
（2） 当电压表示数为U′=1.2V时，被称量物体的质量m′为多少？
4.在医院住院部，病人需要护理时，闭合床头开关，就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢?实验小组进行了模拟设计。
（1） 设计呼叫电路时，下列因素中，不需要考虑的是（ ）。
A . 护士工作很忙，要用多种信号提醒
B . 能够确定呼叫发出的位置
C . 呼叫信号强弱合适
D . 值班室是否有护士值班
（2） 当一个病房有三张病床时，小杨同学设计的电路如图1所示，小张同学设计的电路如图2所示。对比这两个电路，图2电路的优点是 ________ 。
（3） 如图3所示的是一个封闭的电路盒，盒上有两个灯泡，红色、绿色各一个，还有三个开关，分别是 S1、 S2、S3,为了在不打开盒子的情况下探究盒内的电路结构，小王做了多次实验并将实验结果填入下表。
①根据以上实验结果可以初步判断两灯的连接方式是 ________ (选填“串联”或“并联”)。
（4） 请在虚线框内画出盒内的电路图(注意标明元件符号，两灯用 L红、Lk表示，开关用 S1、S2、S3表示)。
温度/℃
0
20
40
60
80
100
电阻/Ω
10.0
11.6
12.4
13.2
14.0
充电电压
（V）
充电电流
（A）
充电时长
（min）
充电度数
（kW·h）
充电费用（元）
400
45
24.0
28.80
闭合的开关
S1
S2
S3
S1、S2
S2、S3
S1、S3
S1、S2、S3
灯的发光情况
红灯
不亮
不亮
不亮
亮
不亮
不亮
亮
绿灯
不亮
不亮
不亮
不亮
亮
不亮
亮
