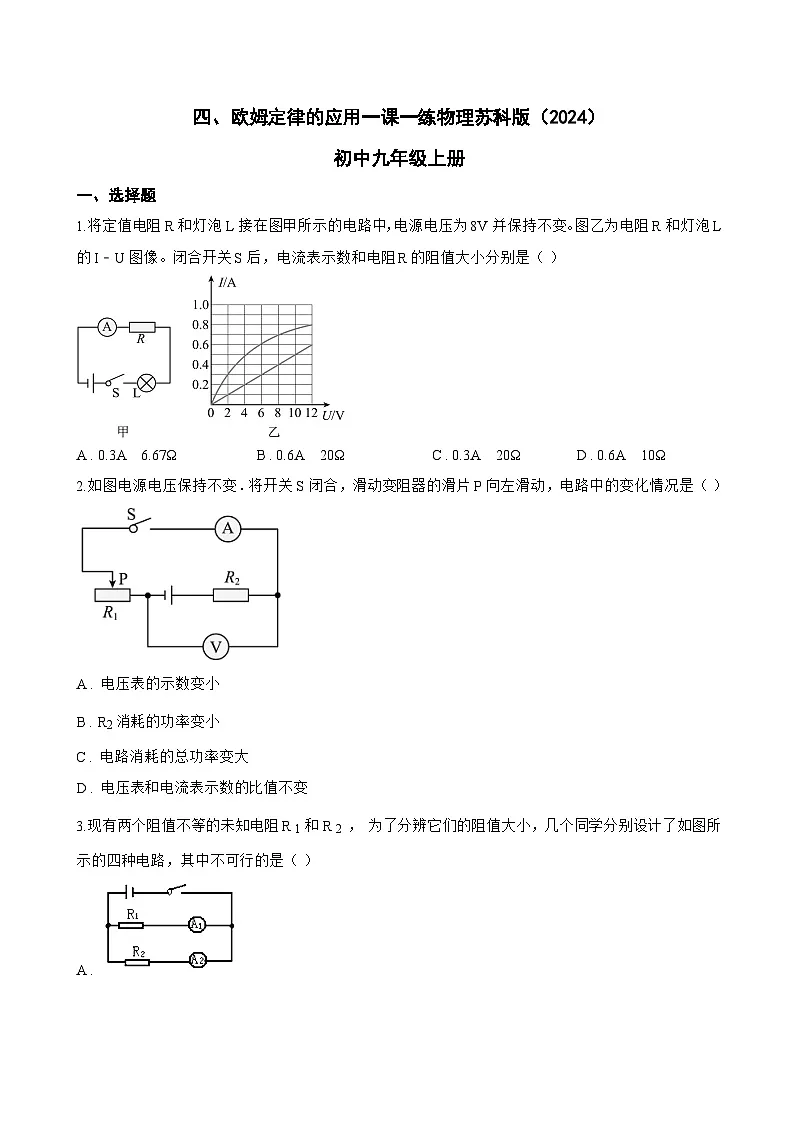

1.将定值电阻R和灯泡L接在图甲所示的电路中，电源电压为8V并保持不变。图乙为电阻R和灯泡L的I﹣U图像。闭合开关S后，电流表示数和电阻R的阻值大小分别是（ ）
A . 0.3A 6.67Ω B . 0.6A 20Ω C . 0.3A 20Ω D . 0.6A 10Ω
2.如图电源电压保持不变．将开关S闭合，滑动变阻器的滑片P向左滑动，电路中的变化情况是（ ）
A . 电压表的示数变小
B . R2消耗的功率变小
C . 电路消耗的总功率变大
D . 电压表和电流表示数的比值不变

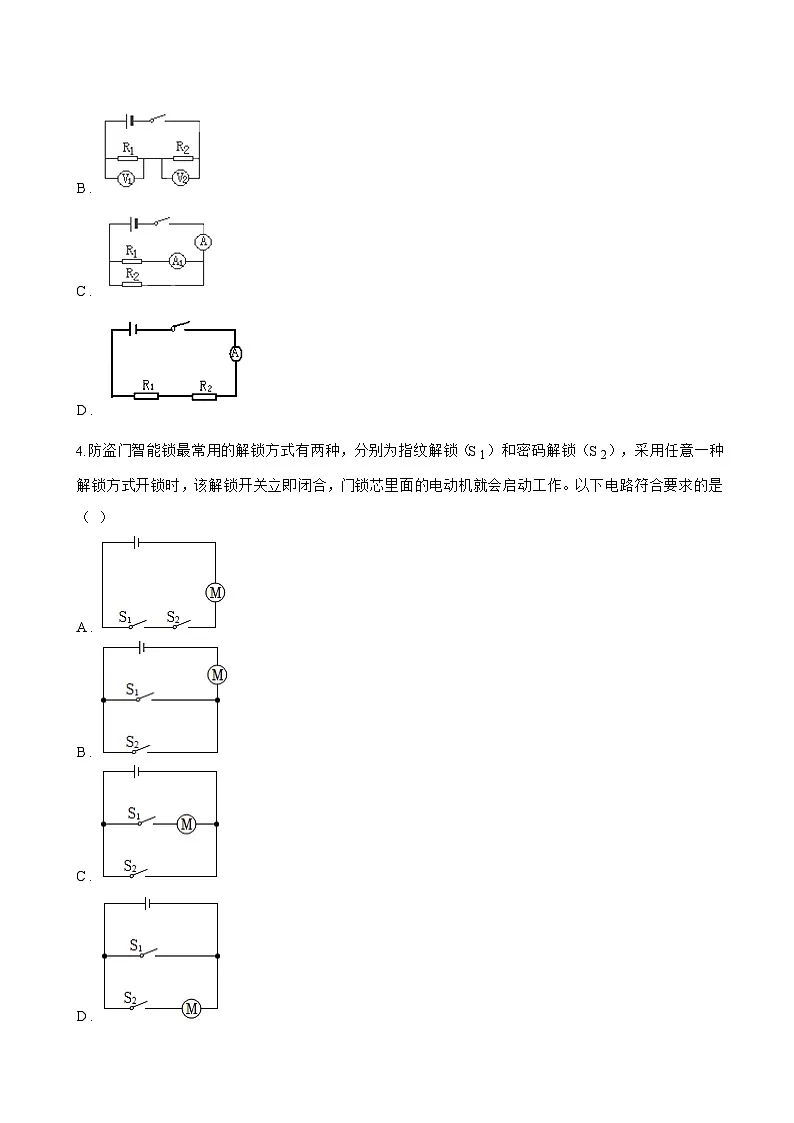

3.现有两个阻值不等的未知电阻R 1和R 2 ， 为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（ ）
A . ​
B . ​
C . ​
D . ​
4.防盗门智能锁最常用的解锁方式有两种，分别为指纹解锁（S 1）和密码解锁（S 2），采用任意一种解锁方式开锁时，该解锁开关立即闭合，门锁芯里面的电动机就会启动工作。以下电路符合要求的是（ ）
A .
B .
C .
D .

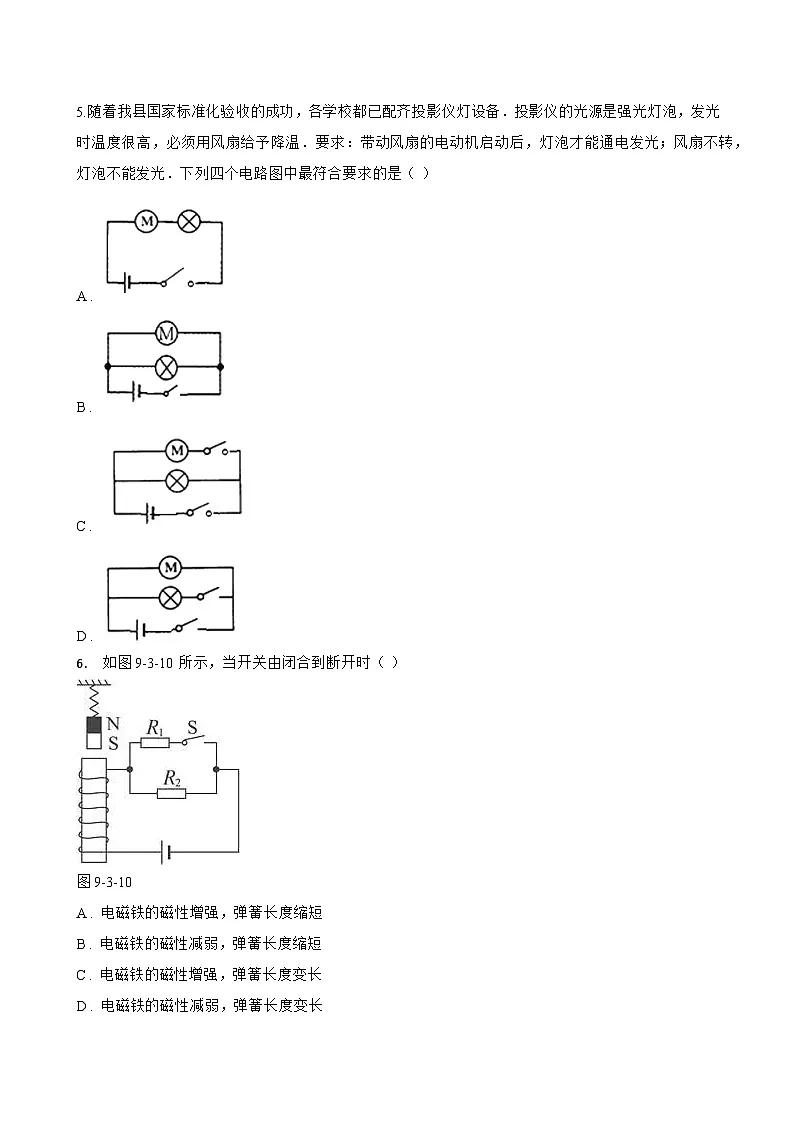

5.随着我县国家标准化验收的成功，各学校都已配齐投影仪灯设备．投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温．要求：带动风扇的电动机启动后，灯泡才能通电发光；风扇不转，灯泡不能发光．下列四个电路图中最符合要求的是（ ）
A .
B .
C .
D .
6. 如图9-3-10所示，当开关由闭合到断开时（ ）
图9-3-10
A . 电磁铁的磁性增强，弹簧长度缩短
B . 电磁铁的磁性减弱，弹簧长度缩短
C . 电磁铁的磁性增强，弹簧长度变长
D . 电磁铁的磁性减弱，弹簧长度变长
7.在做测小灯泡的电阻的实验中，我们发现小灯泡两端的电压减小时，小灯泡的电阻也可能随之减小，这是因为（ ）
A . 根据欧姆定律的变形式R=U/I可知：电流一定时，电阻与电压成正比
B . 当电压减小时，小灯泡的亮度变暗，温度变低，所以电阻变小
C . 导体的电阻与导体两端的电压有关
D . 以上都不对
二、多选题
1.小军同学根据他在电学实验课上获得的实验数据，画出如图所示的图像。其中图线①表示电阻R 1 ， 图线②表示电阻R 2。根据图像信息可判断（ ）
A . 当 R1 和 R2 串联时，两个电阻的阻值不可能相等
B . 当 R1 两端电压为9V时，通过它的电流为0.9A
C . 当通过 R1 电流为0.5A时，1min内电阻 R1 产生的热量为120J
D . 当 R1 和 R2 串联， R2 的功率为0.2W时， R1 的功率为0.4W
2.把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V电路中，各电表选择的量程如下图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）｡下列说法正确的是（ ）
A . 在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变小
B . 电路的总功率最大值为10.8W
C . 小灯泡的电功率最小值为0.75W
D . 滑动变阻器允许调节的范围是18Ω~60Ω
3.在综合实践活动课上，小龙同学设计了如图所示的模拟调光灯电路。电源电压恒定，R 1为定值电阻。闭合开关S后，将滑动变阻器R 2的滑片P由最右端向左移动，直至灯泡正常发光。此过程中，电流表A的示数由0.2A变为0.5A，电压表V 1的示数由0.5V变为2.5V、电压表V 2（V 2未画出）示数由3.5V变为0.75V。下列说法正确的是（ ）
A . 小灯泡正常发光时的电阻为5Ω
B . 电源电压为4V
C . 电压表V2与滑动变阻器R2并联
D . 若R2的滑片可任意滑动，为了保证灯泡的安全，电路中至少再串联一个1.5Ω的电阻
4.小李连接了图甲所示的电路，电源电压不变，电流表量程均为0~0.6A，定值电阻 R1=10Ω ， 闭合开关S后再闭合开关S 1或S 2 ， 将滑动变阻器滑片从最右端向左调节至中点的过程，电压表与电流表A 2示数的I-U图象如图乙，下列说法正确的是（ ）
A . 定值电阻R2=30Ω
B . 电源电压为4V
C . 滑动变阻器的最大阻值为20Ω
D . 整个电路通过的最大电流为0.6A
5.如图是跨学科学习团队设计的电子“量角器”的电路原理图，电源电压恒为4V，定值电阻R 0的阻值为8Ω。电流表的量程为0~0.6A，电压表的量程为0~3V，MN是一段阻值为30Ω的半圆弧电阻，O为半圆弧的圆心，金属滑片OP为半径，且与半圆弧接触良好。半圆弧接入电路的电阻R MP与指针旋转角度θ成正比。所测角度θ越大，“量角器”显示角度的仪表示数越大。下列说法正确的是（ ）
A . “量角器”显示角度时刻度均匀
B . 该电子“量角器”的测量范围为0∼144°
C . 当电压表示数为1.6V时，“量角器”所测的θ为90°
D . 为满足测量角度范围最大，精度最高，R0的阻值应为10Ω
6.已知定值电阻 R0的阻值和未知电阻 Rx的额定电压，利用下列四种电路，通过控制开关，既能测出 Rx的阻值，又能测出 Rx的额定功率的是（ ）
A .
B .
C .
D .
7.定值电阻R 1、R 2的I-U函数变化图像如图所示。若R 1、R 2串联后的总电阻为R 串 ， 并联后的总电阻为R 并 ， 则下列说法正确的是（ ）
A . R1>R2
B . R1
