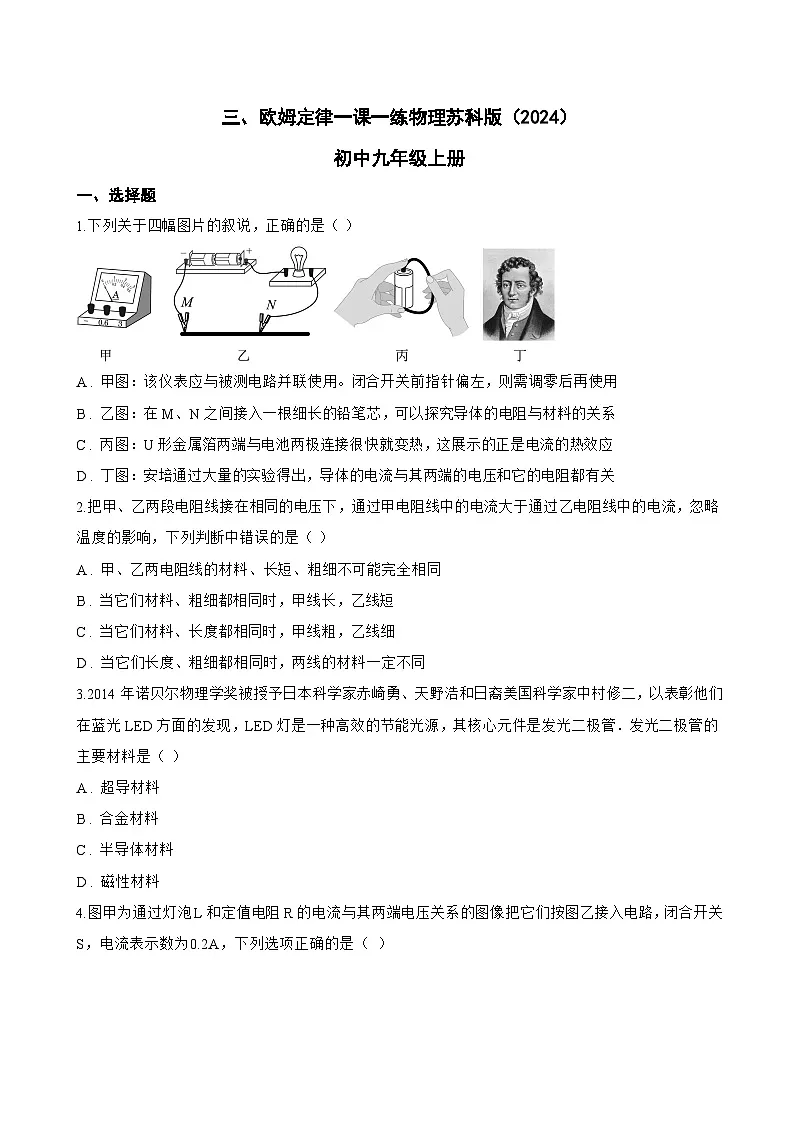

苏科版（2024）九年级上册（2024）三、欧姆定律复习练习题

这是一份苏科版（2024）九年级上册（2024）三、欧姆定律复习练习题，共11页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列关于四幅图片的叙说，正确的是（ ）
A . 甲图：该仪表应与被测电路并联使用。闭合开关前指针偏左，则需调零后再使用
B . 乙图：在M、N之间接入一根细长的铅笔芯，可以探究导体的电阻与材料的关系
C . 丙图：U形金属箔两端与电池两极连接很快就变热，这展示的正是电流的热效应
D . 丁图：安培通过大量的实验得出，导体的电流与其两端的电压和它的电阻都有关
2.把甲、乙两段电阻线接在相同的电压下，通过甲电阻线中的电流大于通过乙电阻线中的电流，忽略温度的影响，下列判断中错误的是（ ）
A . 甲、乙两电阻线的材料、长短、粗细不可能完全相同
B . 当它们材料、粗细都相同时，甲线长，乙线短
C . 当它们材料、长度都相同时，甲线粗，乙线细
D . 当它们长度、粗细都相同时，两线的材料一定不同
3.2014年诺贝尔物理学奖被授予日本科学家赤崎勇、天野浩和日裔美国科学家中村修二，以表彰他们在蓝光LED方面的发现，LED灯是一种高效的节能光源，其核心元件是发光二极管．发光二极管的主要材料是（ ）
A . 超导材料
B . 合金材料
C . 半导体材料
D . 磁性材料

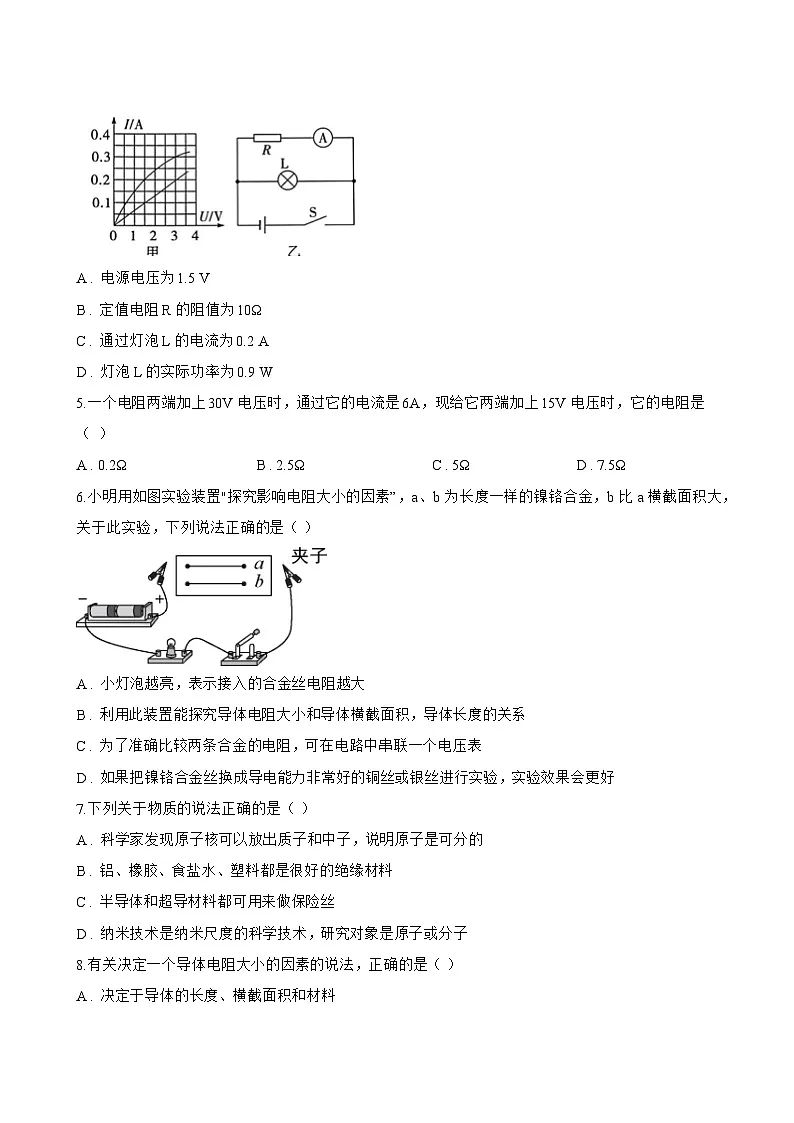

4.图甲为通过灯泡L和定值电阻R 的电流与其两端电压关系的图像.把它们按图乙接入电路，闭合开关S，电流表示数为0.2A，下列选项正确的是 （ ）
A . 电源电压为1.5 V
B . 定值电阻R 的阻值为10Ω
C . 通过灯泡L的电流为0.2 A
D . 灯泡L的实际功率为0.9 W
5.一个电阻两端加上30V电压时，通过它的电流是6A，现给它两端加上15V电压时，它的电阻是（ ）
A . 0.2Ω B . 2.5Ω C . 5Ω D . 7.5Ω
6.小明用如图实验装置"探究影响电阻大小的因素”，a、b为长度一样的镍铬合金，b比a横截面积大，关于此实验，下列说法正确的是（ ）
A . 小灯泡越亮，表示接入的合金丝电阻越大
B . 利用此装置能探究导体电阻大小和导体横截面积，导体长度的关系
C . 为了准确比较两条合金的电阻，可在电路中串联一个电压表
D . 如果把镍铬合金丝换成导电能力非常好的铜丝或银丝进行实验，实验效果会更好
7.下列关于物质的说法正确的是（ ）
A . 科学家发现原子核可以放出质子和中子，说明原子是可分的
B . 铝、橡胶、食盐水、塑料都是很好的绝缘材料
C . 半导体和超导材料都可用来做保险丝
D . 纳米技术是纳米尺度的科学技术，研究对象是原子或分子
8.有关决定一个导体电阻大小的因素的说法，正确的是（ ）
A . 决定于导体的长度、横截面积和材料
B . 决定于导体两端的电压和通过的电流
C . 不通电时A对，通电时B对
D . A、B都不正确

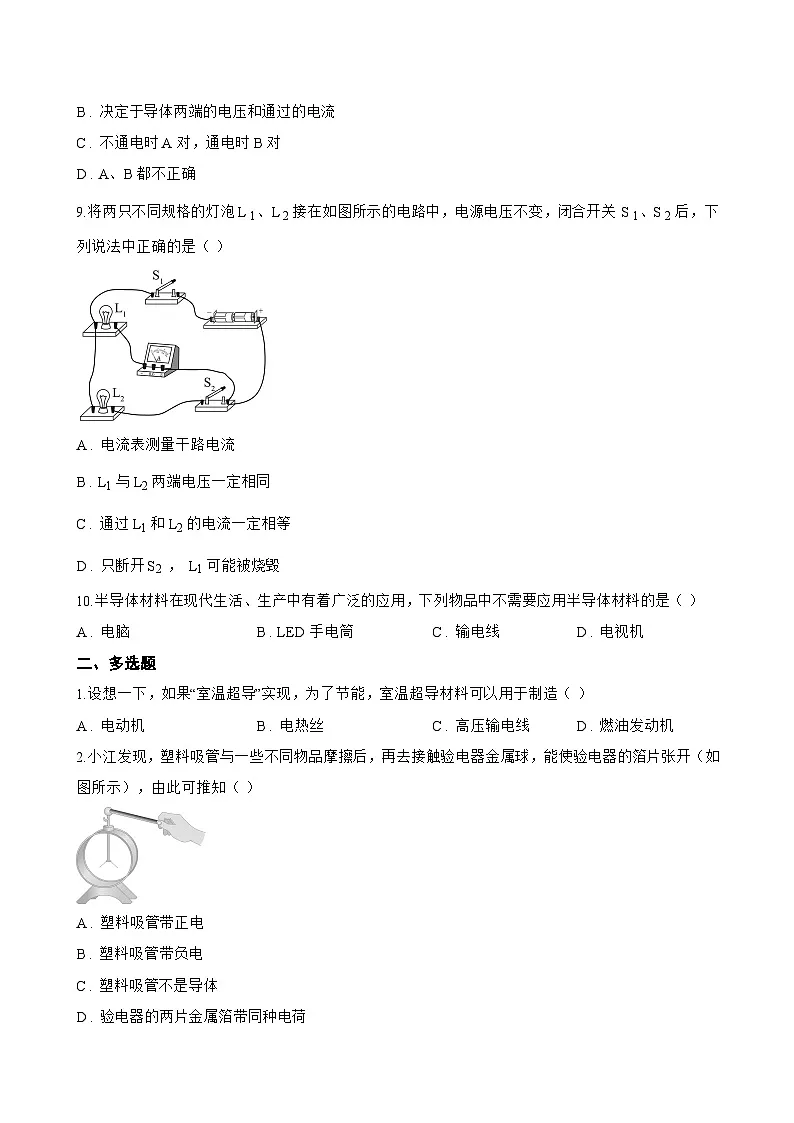

9.将两只不同规格的灯泡L 1、L 2接在如图所示的电路中，电源电压不变，闭合开关 S 1、S 2后，下列说法中正确的是（ ）
A . 电流表测量干路电流
B . L1与L2两端电压一定相同
C . 通过L1和L2的电流一定相等
D . 只断开S2 ， L1可能被烧毁
10.半导体材料在现代生活、生产中有着广泛的应用，下列物品中不需要应用半导体材料的是（ ）
A . 电脑 B . LED手电筒 C . 输电线 D . 电视机
二、多选题
1.设想一下，如果“室温超导”实现，为了节能，室温超导材料可以用于制造（ ）
A . 电动机 B . 电热丝 C . 高压输电线 D . 燃油发动机
2.小江发现，塑料吸管与一些不同物品摩擦后，再去接触验电器金属球，能使验电器的箔片张开（如图所示），由此可推知（ ）
A . 塑料吸管带正电
B . 塑料吸管带负电
C . 塑料吸管不是导体
D . 验电器的两片金属箔带同种电荷
3.【2017•成都卷】如图19所示，电源电压U不变，只闭合开关S 1 ， 滑动变阻器接入电路中的电阻为R A时，电压表的示数为U 1 ， 电流表的示数为I 1 ， 电阻R A的电功率为P A ， 滑动变阻器接入电路中的电阻为R B时，电压表的示数U 2=2V，同时闭合S 1、S 2 ， 滑动变阻器接入电路中的电阻为R B时，电压表的示数为U 3 ， 电流表的示数为I 3 ， 电阻R B的电功率P B=0.675W，电路的总功率为P 3，已知：R A=15Ω，R B=30Ω，P A∶P B=8∶9，U 1∶U 3=2∶1，则下列计算结果正确的是（ ）
A . I1∶I3=4∶3 B . R1∶R2=2∶1 C . U=12V D . P3=0.9W
4.已知定值电阻 R0的阻值和未知电阻 Rx的额定电压，利用下列四种电路，通过控制开关，既能测出 Rx的阻值，又能测出 Rx的额定功率的是（ ）
A .
B .
C .
D .
5.小李连接了图甲所示的电路，电源电压不变，电流表量程均为0~0.6A，定值电阻 R1=10Ω ， 闭合开关S后再闭合开关S 1或S 2 ， 将滑动变阻器滑片从最右端向左调节至中点的过程，电压表与电流表A 2示数的I-U图象如图乙，下列说法正确的是（ ）
A . 定值电阻R2=30Ω
B . 电源电压为4V
C . 滑动变阻器的最大阻值为20Ω
D . 整个电路通过的最大电流为0.6A
三、填空题
1.欧姆定律的内容是：导体中的电流跟 ________ ，跟 ________ ．数学表达式为 ________ ．
2.小明的爸爸使用的一种电动剃须刀上面标有“3V 1.5W”字样，他觉得用干电池太浪费，于是找到了一个电压是4.5V的稳压电源，若要让电动剃须刀正常工作，必须 ________ 联一个 ________ Ω的电阻在电路中．
3.铜导线甲、乙长度相等，甲的横截面积大于乙的横截面积，则甲导线的电阻 ________ 乙导线的电阻．若将甲导线电阻为R，现均匀拉长为原来的2倍，它的电阻变为 ________ ．
4.若将分别标有“4V 4W”、“8V 4W”字样的两灯串联接入电路时，在长时间工作过程中，允许加在它们两端的最高电压是 ________ V，标有“8V 4W”字样的灯实际消耗的电功率是 ________ W。（灯丝电阻值不变）
5.小志用电阻丝制作了一个变阻器，图为变阻器的内部结构示意图，1、2、3是它的三个接线柱，旋钮带动滑片转动。将变阻器接入简单串联电路，若顺时针旋转旋钮时电路中的电流变大。则需将 ________ （选填“1和2”、“1和3”或“2和3”）接线柱接入电路；若在此过程中，电路中的电流变化不明显，则可以选择更 ________ （选填“细”或“粗”）的电阻丝来做实验。
6.超导材料，又称为超导体，是指在一定温度下电阻降为零的导体，具有零电阻和抗磁性两个基本性质。当电流流经超导体时，不发生热损耗，还可以形成强磁场，因此人们对超导体的研究从未停歇。1911年，荷兰科学家卡末林·昂内斯用液氮冷却汞，当温度下降到4K时，汞的电阻完全消失，属于低温超导现象。为了使超导材料具有实用性，人们开始了探寻高温超导体的历程，高温超导体是指温度为77K以上的超导材料。我国科学家赵忠贤等曾在钇-钡-铜-氧系材料上把临界超导温度提高到90K。2018年，物理学家发现，氢化镧在大约170万个标准大气压、温度约为-23℃时转变为超导体。目前，已有科学家投入到15℃室温环境下的常温超导的研究，未来，超导材料可能将主要用于远距离输电、磁悬浮等科技领域。[注：热力学温标（符号为 T ， 单位为K）与摄氏温标的换算关系是 T=t+273.15K]
根据以上材料判断温度约为-23℃的超导体 ________ （填“属于”或“不属于”）高温超导体，解释超导体用于远距离输电的好处： ________ 。
7.小雪同学要把一只标有“5V； 2.5W”的小灯泡接在8V的电源上做实验，那么需 ________ 联一个阻值为 ________ 的定值电阻，才能让小灯泡正常发光。
四、实验探究题
1.学习了欧姆定律的知识后，老师给同学们布置了设计不同方案测量未知电阻的任务，三位同学的设计方案如下：
（1） 小明的设计方案如图甲所示，闭合开关S，调节滑动变阻器R的滑片P至适当位置，电压表、电流表的示数分别如图乙、丙所示、则电压表的示数为 ________ V，未知电阻 Rx的阻值为 ________ Ω；
（2） 小林的设计方案如图丁所示。闭合开关S，电流表 A1和 A2的示数分别为 I1和 I2。已知定值电阻的阻值为 R0 ， 则未知电阻 Rx= ________ （用 I1、 I2和 R0表示）；
（3） 小刚的设计方案如图戊所示，闭合开关S后，先将开关 S1拨至触点b，移动滑动变阻器R的滑片P至适当位置，此时电压表的示数为U；保持滑片P的位置不变，再将开关 S1拨至另一触点，调节电阻箱 R1的阻值，使 ________ ，此时电阻箱的读数为 R0 ， 则未知电阻 Rx= ________ 。
2.小侨要探究影响电阻大小的因素：

（1） 连接电路时开关应该 ________ ；
（2） 小侨设计了甲、乙两种电路，如图，在M、N两点之间分别接入不同的导体进行测量，你认为哪种设计更合理 ________ （选填“甲”或“乙”）；
（3） 实验中是通过 ________ 反映导体电阻大小的；
（4） 小侨选择更合理的方案进行实验，上表是她的实验数据记录表，为了研究电阻与材料的关系，应该比较次序 ________ 实验数据。
五、计算题
1.在抗击新冠肺炎疫情期间，中医为诊疗发挥了积极作用，成为世界瞩目的“中国战法”重要组成部分。如图甲所示为小艺同学家的电中药壶，有“猛火”和“文火”两个档位，工作电路简化为图乙所示，其中 S' 为档位开关， R1 、 R2 为定值电阻，A、B为 阻值可忽略不计的指示灯。当电中药壶处于猛火档时，红灯亮；处于文火档时，绿灯亮。已知电中药壶额定电压为220V，猛火档的额定功率为2420W， R2=180Ω 。
（1） 判断A灯是红灯还是绿灯；
（2） 求电中药壶文火档的额定功率；
（3） 暑假的一天晚上，小艺用电中药壶帮奶奶熬药，先用猛火档加热6min至沸腾后，再用文火档慢熬30min，共消耗电能0.3kW·h，由此计算电中药壶的实际电压。
2.冬天来临，越来越多的电脑爱好者开始使用电热桌垫。它的电路原理图如图乙所示，电源电压恒为24V，发热部分由R 1和R 2组成，R 1的阻值为48Ω。通过调温开关控制不同电功率，已知电热桌垫处于低温挡时功率为9.6W，不考虑温度对电阻的影响，求：
（1） 当电热桌垫处于低温挡时通过R 2的电流是多少？
（2） 若改变调温开关，使电热桌垫处于高温挡，在1分钟内产生的热量是多少焦？
（3） 小林研究发现电热桌垫的原理电路图还可改为如图丙所示，若电路元件及电源电压不变，使用图丙电路，当电热桌垫处于高温挡时的电功率是多少？
3.2024年6月，国家卫健委等 16个部门启动“体重管理年”三年行动。为响应国家号召，动态监测自己的体重情况，某科技创新小组同学利用所学知识做了一台由电流表改装而成的简易体重计，其电路图如图甲所示。已知电源电压为 12V，定值电阻R 0=10Ω，R 1为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0~0.6A，踏板重力不计，g取10N/kg。求：
（1） 闭合开关，体重计空载时电路的总功率是多少W?
（2） 此体重计所能测量的最大体重是多少 kg?
六、综合题
1.阅读下面的短文，回答问题．
LED节能灯
LED节能灯是用高亮度发光二极管作光源．LED作为一种新型的节能、环保的绿色光源产品，具有很多诱人的特性．例如：
a．高效节能：1000小时仅耗几度电（普通60W白炽灯17小时耗1度电，普通10W节能灯100小时耗1度电）；
b．超长寿命：半导体二极管发光，无灯丝，无玻璃泡，不怕震动，不易破碎，使用寿命可达五万小时（普通白炽灯使用寿命仅有一千小时，普通节能灯使用寿命也只有八千小时）；
c．健康：光线健康．光线中不含紫外线和红外线（普通灯光中含有紫外线和红外线）；
d．绿色环保：不含汞和氙等有害元素，利于回收，而且不会产生电磁干扰（普通灯管中含有汞和铅等元素，节能灯中的电子镇流器会产生电磁干扰）；
e．保护视力：直流驱动，无频闪（普通灯都是交流驱动，就必然产生频闪）；
f．光效率高：发热小，90%的电能转化为可见光（普通白炽灯80%的电能转化为热能，仅有20%电能转化为光能）．
LED节能必将在节能减排的浪潮中大放光彩．
（1） LED节能灯是用高亮度发光二极管作光源的，发光二极管的主要材料是 ________ ，发光二极管具有 ________ 的属性；
（2） 功率相等的LED灯和白炽灯，在相等的时间内，电能转化为内能较多的是 ________ 灯；原因是 ________
（3） LED节能灯发出“健康光线”的原因是 ________
（4） 普通40W白炽灯正常工作50小时耗 ________ 度电．这些电可供一盏10W的LED节能灯工作 ________ 小时．
2.市场上一些不法商贩常用纯净水冒充价格较高的矿泉水对外出售，矿泉水中含有人体所需的多种矿物质，导电能力较强，纯净水是用自来水经过多层过滤后得到的饮用水，矿物质较少，导电能力较差。小梦选取了两根等长，等粗的玻璃管P、Q，在P、Q管内分别装满优质的矿泉水和待测的“矿泉水”，并将P、Q管接入如图所示的电路中进行实验，请回答下列问题：
（1） 实验中，将开关从1拨到2时，若观察到 ________ 示数 ________ （选填“变大”、“变小”或“不变”），则Q内是纯净水；
（2） 若想继续探究导体电阻的大小与导体长度的关系，应在 ________ 相同，长度不同的两根玻璃管内装满 ________ （选填“同种”或“不同种”）水，接入图中电路中。
3.石墨烯﹣﹣改变世界的神奇新材料
一片碳，看似普通，厚度为单个原子，却使两位科学家获得诺贝尔奖．这种全新材料名为“石墨烯”，石墨烯是目前世上最薄、最坚硬的纳米材料，作为电导体，它有着和铜一样出色的导电性；作为热导体，它比目前任何其他材料的导热效果都好，而且它几乎是完全透明的．利用石墨烯，科学家能够研发一系列具有特殊性质的新材料．比如，石墨烯晶体管的传输速度远远超过目前的硅晶体管，因此有希望应用于全新超级计算机的研发；石墨烯还可以用于制造触摸屏、发光板，甚至太阳能电池．如果和其他材料混合，石墨烯还可用于制造更耐热、更结实的电导体，从而使新材料更薄、更轻、更富有弹性，从柔性电子产品到智能服装，从超轻型飞机材料到防弹衣，甚至未来的太空电梯都可以以石墨烯为原料．因此，其应用前景十分广阔．
（1） 这种新材料属于 ________ （填“导体”或“绝缘体”）．
（2） 最近国外研究人员通过引入由多层石墨烯制成的交替散热通道，解决了在交通信号灯和电动汽车中使用半导体材料散热的难题，这是利用石墨烯的 ________ （填选项前的字母）；
A．透光性好 B．硬度大 C．导热性好 D．导电性强
（3） 石墨烯有希望应用于全新超级计算机的研发，是因为 ________
（4） 石墨烯是目前世上至今发现的最薄、最坚硬的纳米材料．针对这一发现同学们提出了以下几个问题，你认为最有价值且可探究的问题是 ________ （填选项前的字母）．
A．“石墨烯的硬度与石墨烯的厚度、面积有什么关系？”
B．“如何提取石墨烯这种物质？”
C．“石墨烯在生活中有什么用处？”
D．“石墨烯为什么很薄？”
次序
材料
长度
/cm
直径
/mm
电流
/A
1
A镍铬合金
60
0.36
0.22
2
B镍铬合金
60
0.51
0.24
3
C康铜丝
60
0.36
0.24
4
D铁铬铝合金
60
0.36
0.20
