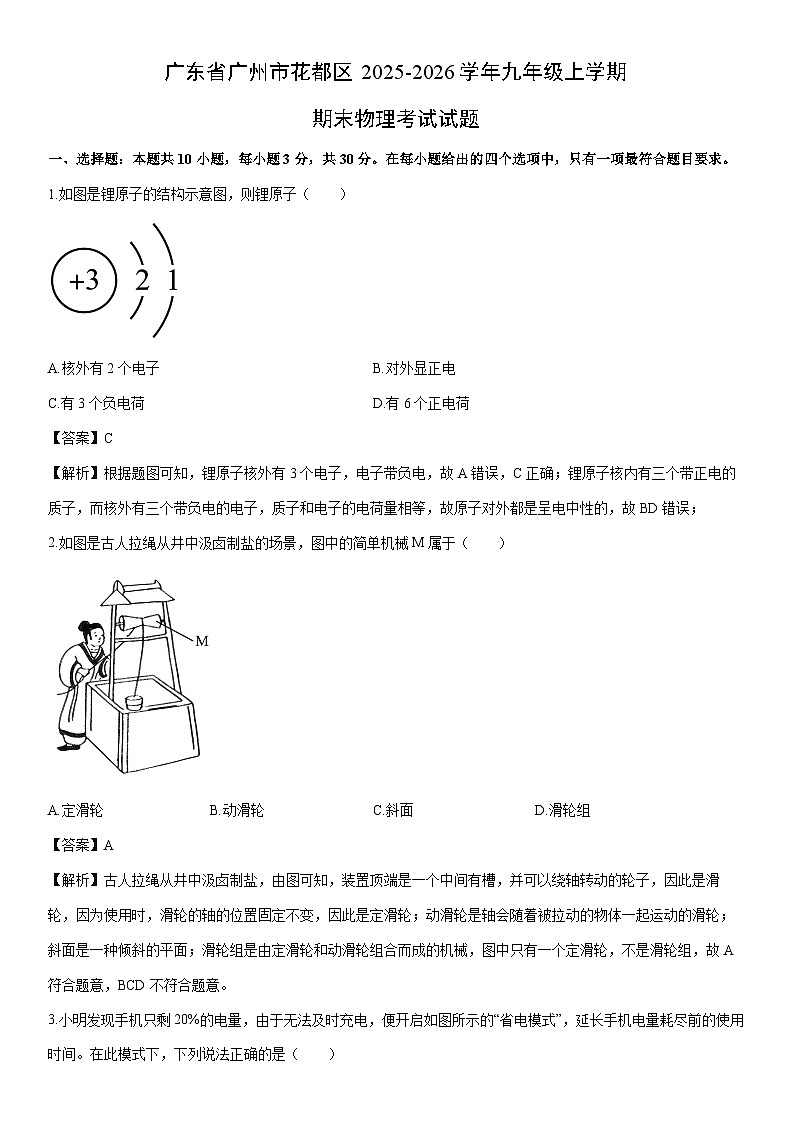

2025-2026学年广东省广州市花都区九年级上学期期末考试物理试卷（解析版）

这是一份2025-2026学年广东省广州市花都区九年级上学期期末考试物理试卷（解析版），共16页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
一、选择题：本题共10小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项最符合题目要求。
1.如图是锂原子的结构示意图，则锂原子（ ）
A.核外有2个电子B.对外显正电
C.有3个负电荷D.有6个正电荷
【答案】C
【解析】根据题图可知，锂原子核外有3个电子，电子带负电，故A错误，C正确；锂原子核内有三个带正电的质子，而核外有三个带负电的电子，质子和电子的电荷量相等，故原子对外都是呈电中性的，故BD错误；
2.如图是古人拉绳从井中汲卤制盐的场景，图中的简单机械M属于（ ）
A.定滑轮B.动滑轮C.斜面D.滑轮组
【答案】A
【解析】古人拉绳从井中汲卤制盐，由图可知，装置顶端是一个中间有槽，并可以绕轴转动的轮子，因此是滑轮，因为使用时，滑轮的轴的位置固定不变，因此是定滑轮；动滑轮是轴会随着被拉动的物体一起运动的滑轮；斜面是一种倾斜的平面；滑轮组是由定滑轮和动滑轮组合而成的机械，图中只有一个定滑轮，不是滑轮组，故A符合题意，BCD不符合题意。

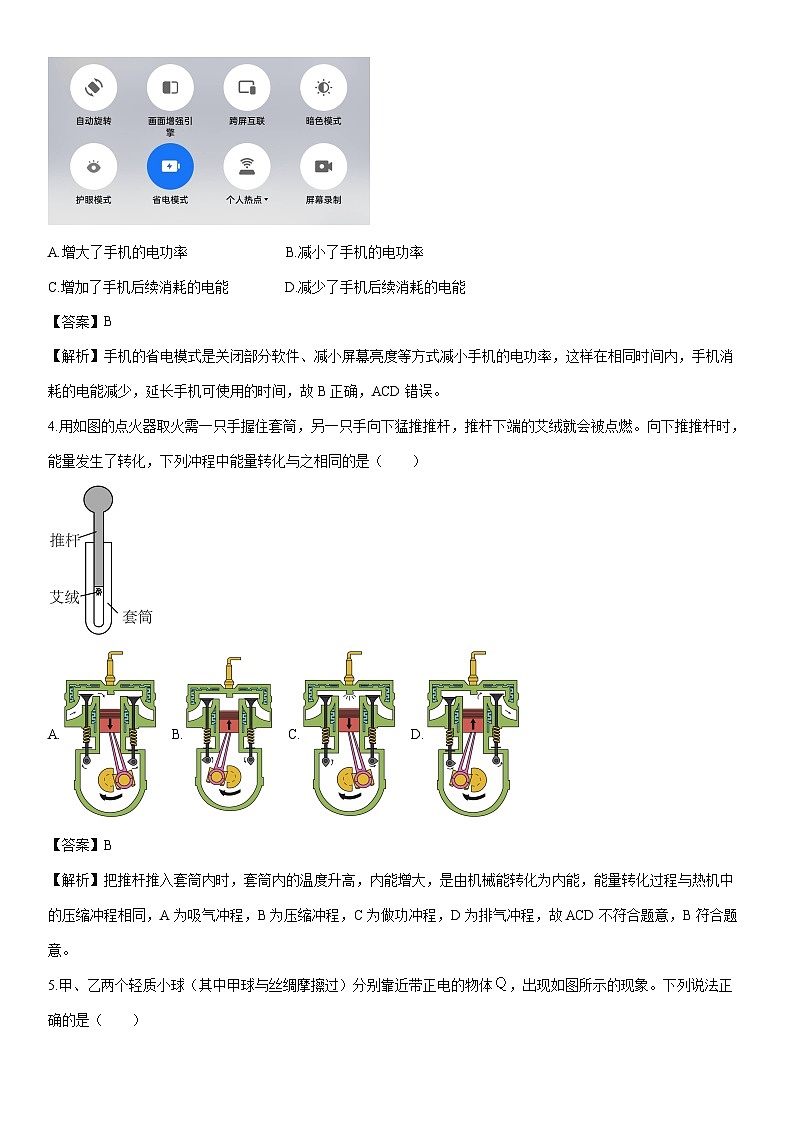

3.小明发现手机只剩20%的电量，由于无法及时充电，便开启如图所示的“省电模式”，延长手机电量耗尽前的使用时间。在此模式下，下列说法正确的是（ ）
A.增大了手机的电功率 B.减小了手机的电功率
C.增加了手机后续消耗的电能 D.减少了手机后续消耗的电能
【答案】B
【解析】手机的省电模式是关闭部分软件、减小屏幕亮度等方式减小手机的电功率，这样在相同时间内，手机消耗的电能减少，延长手机可使用的时间，故B正确，ACD错误。
4.用如图的点火器取火需一只手握住套筒，另一只手向下猛推推杆，推杆下端的艾绒就会被点燃。向下推推杆时，能量发生了转化，下列冲程中能量转化与之相同的是（ ）
A. B. C. D.
【答案】B
【解析】把推杆推入套筒内时，套筒内的温度升高，内能增大，是由机械能转化为内能，能量转化过程与热机中的压缩冲程相同，A为吸气冲程，B为压缩冲程，C为做功冲程，D为排气冲程，故ACD不符合题意，B符合题意。

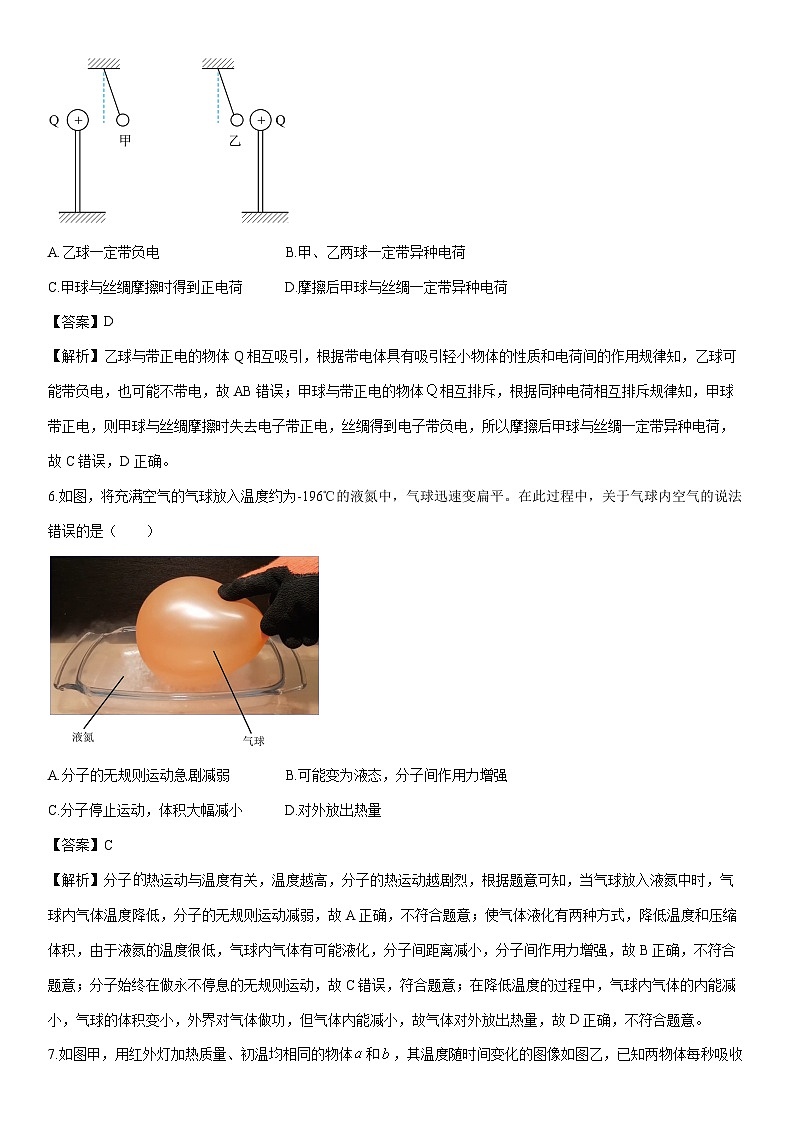

5.甲、乙两个轻质小球（其中甲球与丝绸摩擦过）分别靠近带正电的物体，出现如图所示的现象。下列说法正确的是（ ）
A.乙球一定带负电 B.甲、乙两球一定带异种电荷
C.甲球与丝绸摩擦时得到正电荷 D.摩擦后甲球与丝绸一定带异种电荷
【答案】D
【解析】乙球与带正电的物体Q相互吸引，根据带电体具有吸引轻小物体的性质和电荷间的作用规律知，乙球可能带负电，也可能不带电，故AB错误；甲球与带正电的物体相互排斥，根据同种电荷相互排斥规律知，甲球带正电，则甲球与丝绸摩擦时失去电子带正电，丝绸得到电子带负电，所以摩擦后甲球与丝绸一定带异种电荷，故C错误，D正确。
6.如图，将充满空气的气球放入温度约为-196℃的液氮中，气球迅速变扁平。在此过程中，关于气球内空气的说法错误的是（ ）
A.分子的无规则运动急剧减弱 B.可能变为液态，分子间作用力增强
C.分子停止运动，体积大幅减小 D.对外放出热量
【答案】C
【解析】分子热运动与温度有关，温度越高，分子的热运动越剧烈，根据题意可知，当气球放入液氮中时，气球内气体温度降低，分子的无规则运动减弱，故A正确，不符合题意；使气体液化有两种方式，降低温度和压缩体积，由于液氮的温度很低，气球内气体有可能液化，分子间距离减小，分子间作用力增强，故B正确，不符合题意；分子始终在做永不停息的无规则运动，故C错误，符合题意；在降低温度的过程中，气球内气体的内能减小，气球的体积变小，外界对气体做功，但气体内能减小，故气体对外放出热量，故D正确，不符合题意。
7.如图甲，用红外灯加热质量、初温均相同的物体和，其温度随时间变化的图像如图乙，已知两物体每秒吸收的热量相同，且都没有发生物态变化，则该过程中（ ）
A.的内能大小保持不变。
B.和都加热到时吸收的热量相同
C.的比热容较大
D.吸收相同的热量升高温度较少
【答案】D
【解析】a持续吸热，温度升高，内能增加，故A错误，不符合题意；和都加热到时b的加热时间更长，吸收的热量更多，故B错误，不符合题意；由图可知，加热相同时间，a升高的温度更多，由可得其他条件相同时，a的吸热能力更弱，比热容更小，故C错误，不符合题意；由可知，吸收相同热量，b的比热容更大，升高的温度更小，故D正确，符合题意。
8.小孔家的保险箱智能锁需“指纹+密码”均识别成功才能开锁。当指纹识别成功时闭合，发声器发出声音，但不开锁；待密码识别成功时闭合，有电流通过电动机，才能开锁。下列电路设计符合要求的是（ ）
A.B.
C.D.
【答案】A
【解析】由图可知，S1闭合、S2断开时，发声器工作；S1和S2都闭合时，电动机工作，符合题目中“指纹识别成功（S1闭合）发声器发声，密码识别成功（S2闭合）电动机工作开锁”的要求，故A符合题意；由图可知，S1和S2都闭合时，发声器才工作，不符合S1闭合发声器就工作的要求，故B不符合题意；由图可知，S1或S2闭合时，发声器和电动机都工作，不符合“当指纹识别成功时闭合，发声器发出声音，但不开锁；待密码识别成功时闭合，有电流通过电动机，才能开锁。”的要求，故C不符合题意；由图可知，S1闭合、S2断开时，电动机工作，不符合S1闭合发声器发声的要求，故D不符合题意。
9.小鹏在探究“通电导体产生热量的多少与哪些因素有关”的实验中，使用了如图的实验装置。已知图中两个相同透明容器中密封着等质量的空气，下列说法错误的是（ ）
A.该装置可用来探究热量与电阻大小的关系
B.该装置可用来探究热量与通电时间的关系
C.因为，所以通电后通过的电流大于通过的电流
D.通电一段时间后，右侧形管内液面高度差更大
【答案】C
【解析】根据题图可知，两根电阻丝接入电路的方式是串联，故通电时间和通过的电流大小相同，但二者的电阻大小不同，故可以探究电流通过导体产生的热量与电阻的关系，故A正确，不符合题意，C错误，符合题意；若要探究电流通过导体产生的热量与通电时间的关系，可以通过比较一侧U形管液面的高度差来探究电流通过导体产生的热量与通电时间的关系，故B正确，不符合题意；通电一段时间后，由于右侧电阻丝的电阻大于左侧电阻丝的电阻，根据可知，右侧电阻丝产生的热量更多，右侧气体压强更大，U形管液面的高度差更大，故D正确，不符合题意。
10.如图是一种水位报警器的工作原理图，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴转动，滑杆的一端固定着一个浮子。电源电压恒为，已知当水位到达最低水位线时，电压表示数为。下列说法正确的是（ ）
A.当水位下降时，滑动变阻器的滑片向的端滑动
B.当水位下降时，电流表示数变小
C.当水位到达最低水位线时，两端的电压为
D.当水位升高时，电压表与电流表示数比值变大
【答案】D
【解析】由图可知，定值电阻和滑动变阻器串联，电流表测电路中的电流，电压表测量上面部分的电压；由题意和图示可知，滑杆相当于杠杆，当水位下降时滑片向上即a端运动，故A错误；滑动变阻器连入电路的电阻不变，电路中的总电阻不变，根据知电路中电流不变，则电流表的示数不变，故B错误；当水位到达最低水位线时，电压表示数为3V，由串联电路电压的规律知，滑动变阻器下端的电压再加上定值电阻两端的电压等于15V，所以两端的电压小于15V，故C错误；同理，当水位升高时，滑片向下移动，与电压表并联部分的电阻变大，根据串联电路的分压作用可知，电压表的示数变大，由于滑动变阻器连入电路的电阻仍不变，所以电路中的电流不变，电流表的示数不变，所以电压表与电流表示数比值变大，故D正确。
二、非选择题：本题共8小题，共60分。按题目要求作答。
11.如图甲所示，小伟正打扫卫生，此时扫帚可看作杠杆，点为杠杆的支点。
（1）请在图甲中画出力的力臂；
（2）图甲中点所受的力可能如图乙中的___________（选填“”或“”）所示；此时扫帚属于___________（选填“省力”、“费力”或“等臂”）杠杆；
（3）若的大小和方向不变，小伟可将右手（点）沿扫帚向___________（选填“A”或“C”）点移动使点所受的力变小（假设该点力的方向不变），此做法的依据为___________
【答案】（1）；（2）；费力；（3）C；见解析
【解析】（1）力臂是支点到力的作用线的垂直距离，如图所示：
（2）图甲中点B是手握扫帚的位置，使扫帚向左运动，B点的力阻碍扫帚向左运动，故点B所受的力可能如图乙中的。此时扫帚的支点是A，动力作用点是B，阻力作用点是C。动力臂是从A到作用线的距离，阻力臂是从A到作用线的距离，动力臂小于阻力臂，根据杠杆平衡条件，动力大于阻力，所以扫帚属于费力杠杆。
（3）根据杠杆平衡条件，当阻力和阻力臂不变，的大小和方向不变时，要减小点B的力，需要增大动力臂。小伟将右手沿扫帚向点C移动，会增大动力臂，在阻力和阻力臂不变的情况下，动力会变小。依据杠杆平衡条件：在阻力和阻力臂一定时，动力臂越长，动力越小。
12.汽油在汽油机汽缸中燃烧不充分会产生积碳，影响汽油机性能。在汽油机维护保养后，其效率会提高。
（1）保养后汽油燃烧会更加充分，其热值___________（选填“变大”“变小”或“不变）；
（2）的汽油完全燃烧放出的热量___________J。汽油机燃烧汽油后，实际放出的热量，输出有用的机械能，则汽油机的效率为___________；（已知）
（3）如图是该汽油机保养前后的相关参数的柱状图，保养后的是___________（选填“甲”或“乙”）。
【答案】（1）不变；（2）；30%；（3）甲
【解析】（1）热值是单位质量燃料完全燃烧时释放的热量，是燃料的固有属性，与燃烧是否充分无关。因此，即使保养后燃烧更充分，汽油的热值也不会改变。
（2）的汽油完全燃烧放出的热量，
热机效率是有用功和燃料完全燃烧放出热量之比，则汽油机的效率为。
（3）汽油机保养后，燃料完全燃烧释放的热量不变，输出的有用机械能变大，由图可知，甲的有用机械能较大，因此保养后的是甲。
13.2025年第十五届全运会秉承低碳理念，主火炬塔采用了创新的“电光水雾”系统来模拟火焰，如图所示。
（1）主火炬塔能源供应核心是“源网荷储”，塔顶的太阳能电池板将___________能转化成电能；晚上蓄电池释放能量驱动火炬塔LED灯阵发光，此时蓄电池将___________能转化成___________能：
（2）参考图甲的能量流向图，将图乙的能量流向图补充完整___________；根据图的能量流向图，请你推断当白炽灯和LED灯在相同时间内释放相同的光能时，白炽灯实际的电功率___________（选填“大于”、“小于”或“等于”）LED灯实际的电功率。
【答案】（1）太阳；化学；电；（2）内能55J；大于
【解析】（1）太阳能电池板的原理是将太阳能转化为电能，然后通过蓄电池将电能转化为化学能储存起来，给用电器供电时，蓄电池再将化学能转化成电能。
（2）根据图甲可知，白炽灯工作时将电能转化为内能和光能，所以图乙中LED灯工作时也是将电能转化为内能和光能，即，
由图甲乙知，白炽灯工作时，大部分电能转化为内能，只有少部分转化为光能。而LED灯的电能转化为光能的效率可达45%，所以当白炽灯和LED灯在相同时间内释放相同的光能时，白炽灯需要消耗更多的电能，即白炽灯实际的电功率大于LED灯实际的电功率。
14.按要求完成下列小题。
（1）如图，a、b是家庭电路的两条进户线，测电笔接触b线时氖管发光，请根据家庭电路安全用电的原则，将电水壶的3条接线与插头的3条接线对应相连，并把三孔插座连接到家庭电路中。
（2）已知该电水壶铭牌如下表所示，电水壶接入电路并正常工作，将2kg的水从50℃加热至沸腾（1标准大气压下）用时250s，此过程水吸收的热量为___________，电水壶烧水效率为___________；【已知】
（3）下表是小芳家某月（冬季）电费单的部分信息，通过电能表示数（正有功总）可以算出该月小芳家消耗的电能为_________kW·h，小芳家该月需要交的电费为_________元。
电量信息Electricity Cnsumptin Details
电费信息Electricity Bill Infrmatin
【答案】（1）；（2）；84%；（3）150；90
【解析】（1）三孔插座的连接：测电笔接触b线时氖管发光，说明b是相线，a是中性线，三孔插座的正确接法是左孔接中性线，右孔接相线，上孔接保护线。
电水壶与插头的接线：电水壶的保险丝接插头的相线；电水壶的电阻丝接插头的中性线； 电水壶的金属外壳接插头的保护线。如图所示：
（2）将2kg的水从50℃加热至沸腾用时250s，此过程水吸收的热量为，
电流所做的功为，
电水壶烧水的效率为。
（3）小芳家某月（冬季）电费单的部分信息，通过电能表示数（正有功总）可以算出该月小芳家消耗的电能为，
由电费信息表可知，此时第一档电价，电费为。
15.小瑜参与“用自重提升物体”的学科实践活动，如图甲所示，小瑜对绳的拉力为，绳对物体的拉力为。若绳长不变，提升过程小瑜竖直匀速下降，使物体匀速上升，用时10s。小瑜和物体的速度分别为、，对应的图线如图乙所示，该滑轮组的有用功和额外功的参数如图丙所示。
（1）物体移动的距离为______m；
（2）拉力的大小；
（3）拉力做的功的大小；
（4）小瑜的重力大小为______。
【答案】（1）0.4；（2）945N；（3）540J；（4）450
【解析】（1）由图乙可知，物体上升的速度，则物体移动的距离。
（2）由图丙可知，有用功，则拉力的大小为。
（3）机械效率为，
则拉力做的功为。
（4）由图乙可知，小瑜下降的速度，小瑜下降的距离为，
则拉力的大小为。
根据二力平衡，小瑜的重力大小为。
16.李莉利用如图的电路测量未知电阻的阻值，已知电源电压不变，定值电阻。她的操作步骤如下：
①按照电路图正确连接实物；
②只闭合开关时，电流表的示数为；
③再闭合开关时，电流表的示数为。
求：（1）电源电压；
（2）只闭合开关时，电路中的电功率；
（3）电阻的阻值；
（4）同时闭合开关和时，通电，电路中产生的热量。
【答案】（1）6V；（2）3.6W；（3）20Ω；（4）324J
【解析】（1）当只闭合开关S1时，电路为R1的简单电路，电流表测量通过R1的电流，记为。则电源电压。
（2）当只闭合开关S1时，电路中只有R1工作，则电路中的电功率。
（3）当同时闭合开关S1和S2时，电阻R1和Rx并联，电流表测量干路电流，记为。由于并联电路中各支路互不影响，通过R1的电流仍为0.6A。根据并联电路中干路电流等于各支路电流之和可得，通过Rx的电流，
Rx的阻值。
（4）当同时闭合开关S1和S2时，电路中产生的总热量。
17.李明利用如图甲所示的器材改变小灯泡的亮度，已知电源电压恒为4.5V，小灯泡上标有“2.5V 0.75W”字样。
（1）请用笔画线代替导线连接电路，要求电位器滑片顺时针旋转时，小灯泡变亮。并在图乙方框内画出对应的电路图（电位器用“”表示）；
（2）闭合开关，无论如何旋转滑片小灯泡始终不亮，且电流表无示数；若是电位器或小灯泡中的一个出现了故障。请根据下表的操作和现象判断故障并填入表中：
（3）排除故障后，旋转电位器滑片，使小灯泡正常发光，此时通过小灯泡的电流为___________A；通电1min，电位器消耗的电能为___________J。
【答案】（1）；；
（2）如表：
（3）0.3；36
【解析】（1）小灯泡上标有“2.5V 0.75W”字样，正常发光时的电流为。
故此电流表应选择0~0.6A，电位器滑片顺时针旋转时，小灯泡变亮，说明电路中电流变大，电位器阻值减小，实物电路如图所示：
根据中的实物电路，从电源正极出来，经开关、电流表、电位器、小灯泡，回到电源负极，如图所示：
（2）闭合开关，无论如何旋转滑片小灯泡始终不亮，且电流表无示数，说明是电路出现了断路，电压表有示数且接近4.5V，说明电压表与电源是通路，故障可能是与电压表并联的小灯泡出现断路。
闭合开关，无论如何旋转滑片小灯泡始终不亮，且电流表无示数，说明是电路出现了断路，电压表无示数，说明电位器出现了断路。
（3）小灯泡正常发光，此时通过小灯泡的电流为。
小灯泡正常发光时，电位器两端电压为。
电位器与小灯泡串联，电流相等，即。
通电1min，电位器消耗的电能为。
18.“探究并联电路中电流的特点”实验。
（1）小吴连接如图的电路时，开关应___________。检查电路时，小吴发现有一根导线接错了，请在图中这根导线上画“×”，并画出正确的连接导线；
（2）正确连接电路后，闭合开关，表的示数如图所示，则的示数为_________；
（3）为得到并联电路中电流的特点，设计记录实验数据的表格：
（4）记录了第一次实验数据后，为得到并联电路中电流的特点，小吴接下来应该进行的操作为：___________（请写出两种不同的操作）。
【答案】（1）断开；；（2）0.26；（3）见解析；（4）见解析
【解析】（1）连接电路时，为保护电路，开关应断开。
分析电路可知，错误的导线是连接负接线柱与左接线柱的那根导线。正确的连接应该是将的负接线柱连接到的右接线柱上。在原图中把连接负接线柱与左接线柱的导线画“×”，然后从负接线柱画一条导线到右接线柱，如图所示：
（2）由图可知，电流表选用的是量程，其分度值为0.02A，指针指在0.2A后第3个小格处，所以的示数为。
（3）为得到并联电路中电流的特点，需多次测量并联电路中各支路电流以及干路电流，并记录实验数据，实验数据的表格如下图所示：
（4）为了得到普遍规律，避免实验偶然性，接下来可以进行的操作：更换不同规格的灯泡，重复实验或改变电源电压，重复实验。某电水壶
额定电压
220V
额定功率
2000W
频率
50Hz
容量
4L
表计资产编号
示数类型
上次表示数
本次表示数
倍率
抄见电量（千瓦时）
换表电量（千瓦时）
退补电量（千瓦时）
变/线损电量（千瓦时）
公摊电量（千瓦时）
免费电量（FR时）
分表电量（千瓦时）
合计电量（千瓦时）
☆
正有功总
9610.36
9760.36
1
☆
0.00
0.00
0.00
0.00
0.00
0.00
☆
类别
项目
用电量区间（千瓦时）
电量（千瓦时）
电价（元/千瓦时）
金额
（元）
住宅电度电价（阶梯）
（1）第一档
0-200
☆
0.6
☆
住宅电度电价（阶梯）
（2）第二档
201-400
☆
0.7
☆
住宅电度电价（阶梯）
（3）第三档
401DL上
☆
0.9
☆
操作
现象
故障
将电压表并联在小灯泡两端
电压表有示数且接近4.5V
电压表无示数
操作
现象
故障
将电压表并联在小灯泡两端
电压表有示数且接近4.5V
小灯泡断路
电压表无示数
电位器断路
实验次数
支路电流
支路电流
干路电流
1
2
3
