北师大版（2024）九年级全册（2024）第六节 探究产生感应电流的条件精练

这是一份北师大版（2024）九年级全册（2024）第六节 探究产生感应电流的条件精练，共11页。试卷主要包含了选择题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。

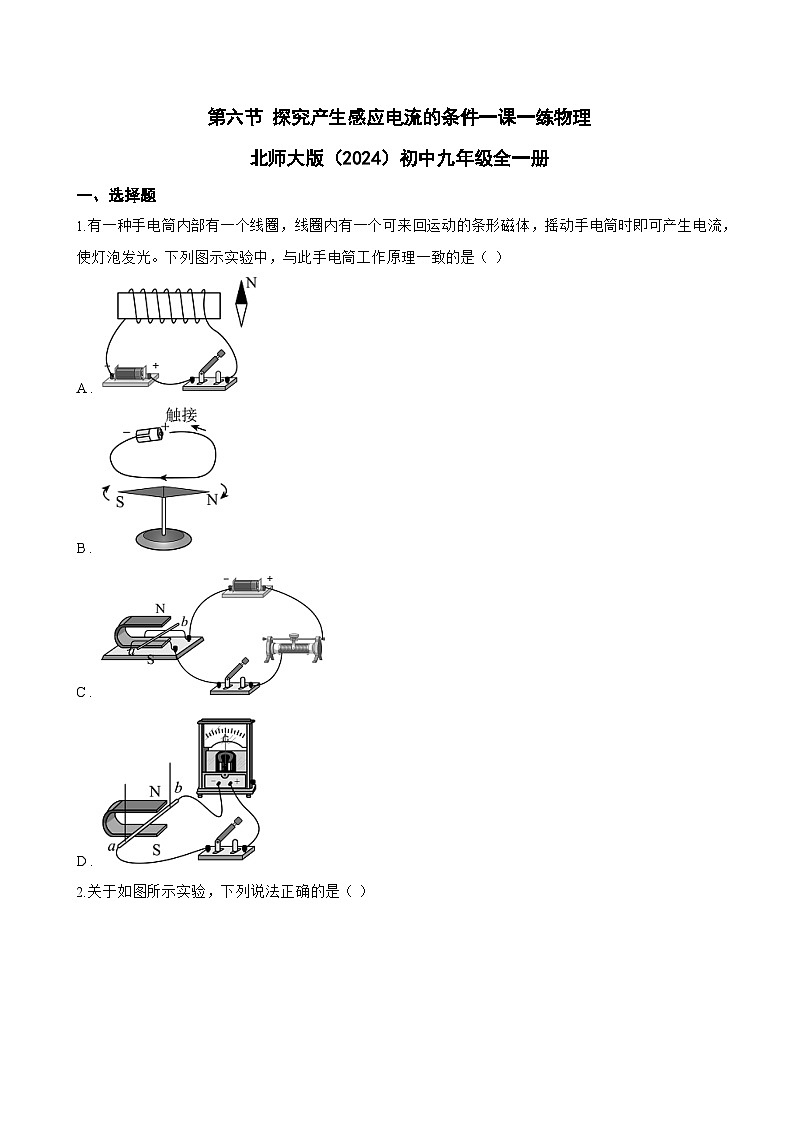

1.有一种手电筒内部有一个线圈，线圈内有一个可来回运动的条形磁体，摇动手电筒时即可产生电流，使灯泡发光。下列图示实验中，与此手电筒工作原理一致的是（ ）
A .
B .
C .
D .

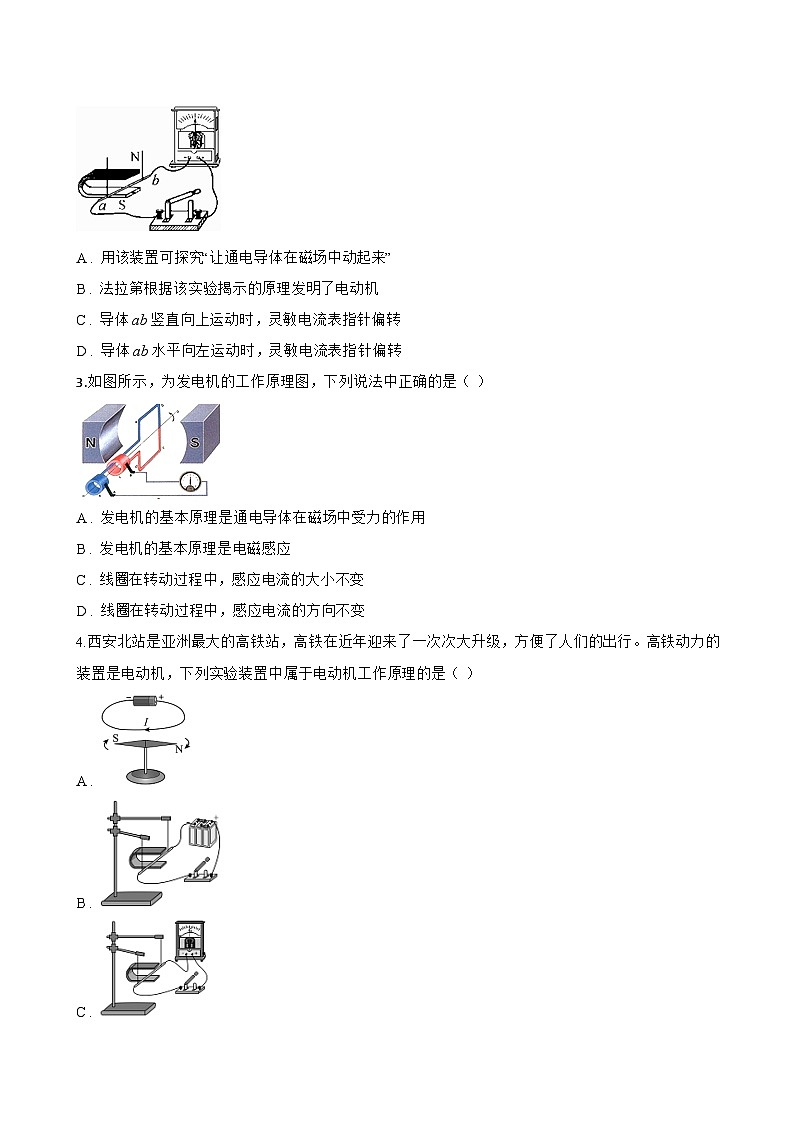

2.关于如图所示实验，下列说法正确的是（ ）
A . 用该装置可探究“让通电导体在磁场中动起来”
B . 法拉第根据该实验揭示的原理发明了电动机
C . 导体ab竖直向上运动时，灵敏电流表指针偏转
D . 导体ab水平向左运动时，灵敏电流表指针偏转
3.如图所示，为发电机的工作原理图，下列说法中正确的是（ ）
A . 发电机的基本原理是通电导体在磁场中受力的作用
B . 发电机的基本原理是电磁感应
C . 线圈在转动过程中，感应电流的大小不变
D . 线圈在转动过程中，感应电流的方向不变
4.西安北站是亚洲最大的高铁站，高铁在近年迎来了一次次大升级，方便了人们的出行。高铁动力的装置是电动机，下列实验装置中属于电动机工作原理的是（ ）
A .
B .
C .
D .

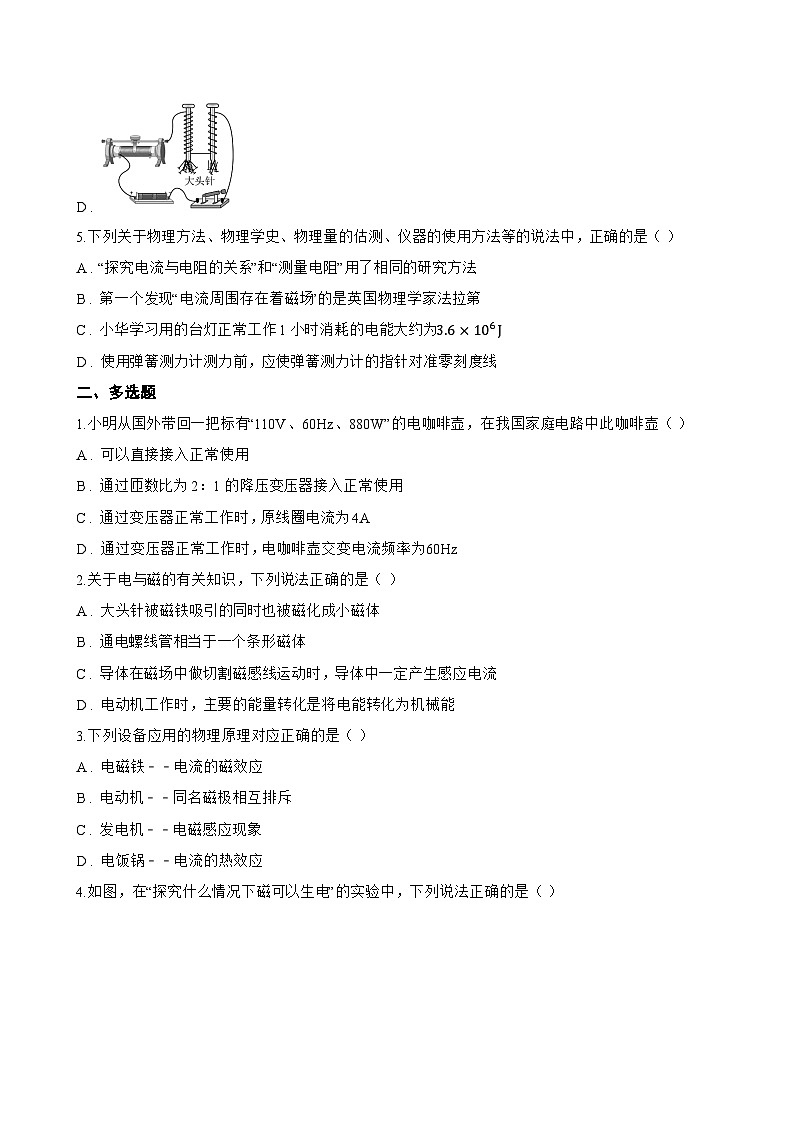

5.下列关于物理方法、物理学史、物理量的估测、仪器的使用方法等的说法中，正确的是（ ）
A . “探究电流与电阻的关系”和“测量电阻”用了相同的研究方法
B . 第一个发现“电流周围存在着磁场”的是英国物理学家法拉第
C . 小华学习用的台灯正常工作1小时消耗的电能大约为3.6×106 J
D . 使用弹簧测力计测力前，应使弹簧测力计的指针对准零刻度线
二、多选题
1.小明从国外带回一把标有“110V、60Hz、880W”的电咖啡壶，在我国家庭电路中此咖啡壶（ ）
A . 可以直接接入正常使用
B . 通过匝数比为2：1的降压变压器接入正常使用
C . 通过变压器正常工作时，原线圈电流为4A
D . 通过变压器正常工作时，电咖啡壶交变电流频率为60Hz
2.关于电与磁的有关知识，下列说法正确的是（ ）
A . 大头针被磁铁吸引的同时也被磁化成小磁体
B . 通电螺线管相当于一个条形磁体
C . 导体在磁场中做切割磁感线运动时，导体中一定产生感应电流
D . 电动机工作时，主要的能量转化是将电能转化为机械能
3.下列设备应用的物理原理对应正确的是（ ）
A . 电磁铁﹣﹣电流的磁效应
B . 电动机﹣﹣同名磁极相互排斥
C . 发电机﹣﹣电磁感应现象
D . 电饭锅﹣﹣电流的热效应
4.如图，在“探究什么情况下磁可以生电”的实验中，下列说法正确的是（ ）
A . 上下移动导线AB，电流表的指针一定会偏转
B . 左右移动导线AB，电流表的指针会发生偏转
C . 动圈式话筒采集声信号时，利用了该实验规律
D . 该实验探究得到的规律与奥斯特实验规律一样
5.日本发生的里氏9级大地震引发了海啸及核泄漏，这是日本二战后遭遇的最严重震灾．日本福岛核电站是目前世界上最大的核电站，如图所示为核电站发电流程示意图．下列说法正确的是（ ）
A . 地震和海啸的发生常常都伴有次声波的产生
B . 核电站主要是利用原子核的聚变进行发电的
C . 核能与煤、石油、天然气都属于不可再生能源
D . 核能发电中的发电机是根据电磁感应原理制造
三、填空题
1.我国交流电的频率是 ________ Hz。由此可知，在每秒内电流的方向变化了 ________ 次。
2.图中的“x”表示垂直纸面的磁感线，当金属框从光滑绝缘斜面的顶端，由静止开始滑到底端时的动能为E1；若仅仅将金属框换成质量相同的塑料框，若塑料框滑到底端时的动能为E2 ， 则E1 ________ E2（填“＞”“＜”或“=”），这是因为金属框是导体，有电阻，所以它在通过磁场的过程中会因切割磁感线产生 ________ ，使一部分 ________ 能转化为电能之故．
3.探究“感应电流产生的条件”应选用图 ________ （选填“甲”或“乙”）所示的装置进行实验。在这个装置中若仅改变磁场方向，则产生的感应电流方向 ________ （选填“会”或“不会”）发生改变。

4.要改变通电导线在磁场中的受力方向，可以通过改变电流方向或改变方向来实现；发电机的出现是人类历史上一次重大革命，发电机是利用现象制成的。
5.19世纪，丹麦物理学家奥斯特通过实验的方法，首先发现了电流的磁场．此后英国物理学家 ________ 又发现了电磁感应现象，进一步提示了电和磁的联系，由此发明了 ________ 机（选填“发电机”、“电动机”），使人类大规模用电成为可能
6.如图所示装置，闭合开关，用外力使导体棒ab水平向右运动，发现导体棒cd也随之运动．此装置中：
甲部分发生的是 ________ 现象，产生的能量转化是机械能转化为 ________ 能，人们根据这一原理发明了 ________ ．
7.纳米是 ________ （填写物理量名称）的单位。如图所示是世界上最小的发电机﹣﹣纳米发电机．纳米发电机主要依靠氧化锌等晶体材料在机械压力作用下产生电压，实现将 ________ 能转化为电能，为纳米器件提供电力。
8.通过小学科学课程和初中物理的学习知道，磁体能够吸引铁、钴、镍等铁磁性物质，不能吸引铜、铝等金属．小明看到一个铜管与磁铁相互作用的有趣实验：如图所示，实验中把一个钕磁铁（强力磁铁）通过铜管时，磁铁下落是缓慢的；越强的磁铁和厚的铜管，磁铁下降越慢．小明分析产生这种现象的原因可能是：钕磁铁下降时，在铜管中产生了 ________ ，随即使铜管周围存在 ________ ，与钕磁铁产生相互作用，使磁铁下降减慢
9.英国物理学家法拉第经过10年的不懈探索，终于在1831年发现了 ________ 现象，由此发明了 ________ （选填“电动机”或“发电机”），开创了电气时代的新纪元。
10.小明利用如图所示装置探究“导体在磁场中产生电流的条件”，他通过观察灵敏电流表的 ________ 来判断是否产生了感应电流。经过多次尝试，他发现，当闭合电路的一部分导体在磁场中做 ________ 运动时，导体中就会产生感应电流。
四、实验探究题
1.奥斯特实验表明：电流能产生磁．那么磁能不能产生电流？这个问题直到19世纪初才解决，由英国物理学家法拉第做了大量的实验后发现了电磁感应现象，即当闭合电路的一部分导线在磁场中做切割磁感线运动时，导线中会产生电流，这个电流就叫做感应电流．如图所示，某小组探究导体在磁场中产生感应电流的条件，实验时，控制磁场方向相同，改变导体ab的运动状态．
（1） 如图甲、乙所示，电流表指针不发生偏转，这是因为 ________
（2） 如图丙所示，电流表指针偏转，电路中有电流产生．分析比较上面各图实验现象，可以初步得出产生感应电流的条件是： ________
2.根据所学的知识完成下面的实验：
（1） 如图1，是教科书自制温度计的演示实验，实验装置是在小瓶里装一些带颜色的水．给小瓶配一个像皮塞，橡皮塞上先插进一根玻璃管，使橡皮塞塞住瓶口．实验操作中，要先后将小瓶放入 ________ 和 ________ 中，并注意观察 ________ ．
（2） 如图2，是探究”什么情况下磁可以生电：的实验装置．
①如果让导线不动，用以下方法改变磁体：A．改变磁体的磁极；B．换用不同强度的磁体；C．让磁体上下移动；D．让磁体左右移动；E．让磁体前后移动．你在学习过程中做这些探究时，观察到电流表指针会摆动的是 ________ （选题字母序号）．
②如果让磁体不动，用以下方法移动导线ab：A．让ab上下平行移动，B．让ab水平前后移动，C．让ab水平左右移动，D．让ab在竖直面内转动；你在学习的过程中做这些探究时，观察到电流表指针会摆动的是 ________ （选题字母序号）．
③实验现象中，使电流表指针发生摆动的共同点是： ________ ．电流表指针发生了摆动，说明电路中产生了 ________ ．
（3） 在探究“斜面的倾斜程度对斜面机械效率的影响”时，某物理兴趣小组的同学提出了三种不同的猜想：A．斜面越倾斜斜面机械效率越大；B．斜面越倾斜斜面机械效率越小；C．斜面的机械效率与斜面的倾斜程度无关．他们用如图3所示的探究装置，在不同的倾斜程度下做了三次试验．请回答下列问题：
①每次实验时，斜面的光滑程度和沿斜面被拉的物体应该 ________ （选填“相同”或“不相同”）；改变斜面的倾斜程度是指改变 ________ （选填（斜面的长度、斜面的高度、斜面与水平面的夹角）；实验时应把物体沿着斜面往上缓慢拉动．
②在以下六个物理量中：被拉物体的重量G、弹簧秤的拉力F、斜面的长度L、斜面的高度H、物体在斜面上通过的距离s、物体上升的高度h，实验必须要测量的物理量是 ________ （只填所测物理量的符号）；用需要测量的物理量的符号表示斜面的机械效率的计算式是η= ________ ．
③如果猜想C是正确的，则在三次倾斜程度逐渐增大的实验中，由实验数据代入斜面机械效率的计算式得到的值就应该 ________ （选填“逐渐增大”、“逐渐减小”、“基本不变”）．如果在三次倾斜程度逐渐增大的实验中，由实验数据代入斜面机械效率的计算式得到的值逐渐增大，这说明实验前的猜想 ________ 是正确的．
3.电与磁之间存在着相互联系，彰显物理现象的对称之美。
（1） 如图甲所示，导线通电后小磁针发生偏转，断电后小磁针复位。实验表明通电导线周围存在 ________ ；
（2） 如图乙所示为水位自动报警器的原理图。当水位到达金属块A时， ________ 灯亮，控制电路中电磁铁的上端为 ________ 极（选填“S”或“N”）；
（3） 如图丙所示，电路中的开关为单刀双掷开关。
①将开关掷于1，观察到导体棒 ab运动，说明 ________ （选填字母）；
A.电路中产生了感应电流 B.通电导体在磁场中受力的作用
②将开关掷于2，使导体棒 ab向右运动，观察到灵敏电流计指针向左偏转；若要使灵敏电流计的指针向右偏转，可以 ________ （选填字母）。
A.保持磁体不动，使导体棒 ab向左运动
B.将磁体的磁极对调，使导体棒 ab向左运动
五、综合题
1.由于降水偏少以及火力发电用煤供应不足等原因，全国大多数省份供电不足，频频跳闸停电，影响居民生活及农业生产．某校为了维持正常教学用电，自购了一台发电机，铭牌上的参数如下表．
请回答下列问题：
（1） 柴油发电机由柴油机和发电机两部分组合而成，从能源可否再生角度来看，柴油是 ________ 能源，工作时的能量转化是：柴油燃烧化学能转变为 ________ ，柴油机 ________ 冲程中内能转变为机械能，最后通过发电机转化为电能．
（2） 发电机的工作原理是（ ）
A . 电流的磁效应
B . 电磁感应现象
C . 磁场对电流有作用力
D . 通电线圈在磁场中转动
（3） 到了夏天，全校100个教室，各个教室要增开“220V50W”的电风扇4台，教师办公室要增开“220V0.8kW”的空调机40台，会议室、计算机房 要增开“220V2.5kW”空调机8台．若其他设备总功率为80kW并照常运行．试通过计算说明现有发电机能否满足需要．
（4） 柴油发电机对学校的环境会造成哪些影响？（至少两点）
2.某款智能手机锂电池上标有“电压：3.7V容量：4000mA∙h”字样。该手机搭配了超级快充功能，采取的方式是保持充电器的电压不变，将电流从原来的1A变为5A，极大的提高了充电功率。电池充满电后，持续使用一段时间，屏幕显示剩余电量不足20%时，系统就会发出“是否开启省电模式”的提示，此时最好给手机充电续航。若无法充电，则开启“省电模式”后。手机显示还可以持续使用2h，电量将耗尽。手机无线充电是目前比较新的一门技术，无线充电就是不借助数据线等导线对手机进行充电，从而增加手机的续航时间。现阶段使用较多的一种无线充电技术的原理如图甲、乙所示，交流电流过送电线圈（无线充电板）产生磁场，智能手机（受电线圈）放在无线充电板上就能充电，并将电能储存到手机的锂电池内。

（1）文中描述的手机快充功能将充电功率变为原来的 ________ 倍。为了防止手机温度过高，手机的散热部件应选用导热快、比热容 ________ （选填“大”或“小”）的材料；
（2）手机在无线充电时，手机中的受电线圈会产生感应电流，无线充电工作原理与 ________ （选填“发电机”或“电动机”）工作原理相似；
（3）文中锂电池最好在电能还剩 ________ J时给它及时充电，此手机在“省电模式”下使用时的平均功率为 ________ W。
3.星期一升国旗后，校长通过话筒向全体同学讲话，同学们从高音喇叭聆听到了校长的讲话声音，请用学到的知识解释下面的问题：
（1） 与电话相类比，这里的话筒相当于什么，为什么？简述话筒的工作原理；
（2） 与电话相类比，喇叭相当于什么，为什么？简述它的工作原理．
4.雄伟壮观的亭子口水电站大坝位于我市苍溪境内，请你根据对水电站的了解和所学到的物理知识，从力、热、电三个方面回答下面的问题．
（1） 力学问题：水电站大坝修成上窄下宽的形状，是因为大坝下部受到水的压强 （选填“大于”、“小于”或“等于”）上部受到的压强．
（2） 热学问题：库区蓄水后，因为水的 较大，所以库区的气温变化不明显；湖面上经常可以欣赏到“雾漫嘉陵”的美景，其中“雾”的形成是 现象（选填物态变化的名称）．
（3） 电学问题：水电站发电时，发电机是利用了 原理工作的．
5.小明家新买了了一辆电动汽车，他对电动汽车的相关知识产生了兴趣，通过上网查阅资料和自己设计实验进行了一系列研究性学习。
（1）如表是小明记录的某次充电时充电桩显示屏的即时信息显示表；请通过表中所给信息计算，充电电流为 ________ A；
（2）在厂家的宣传资料中，该款电动车在滑行时会带动电机“逆向发电”，将电能储存在电池内，下列说法中正确的是 ________ ；
A.电机“逆向发电”的过程是将电能转化为机械能的过程
B.“逆向发电”的工作原理是电磁感应
C.“逆向发电”产生的电能全部储存到电池中
D.“逆向发电”是厂家过度宣传，电机只是用电器不可能用于发电
（3）小明进一步查阅资料发现，电动汽车一般采用电磁继电器控制电动机M的通断电，利用实验器材模拟汽车启动，简易电路如图1；A与B接触时M通电，请用笔画线完成图1电路的连接； ________
（4）小明观察发现，该车有车速提醒功能；通过思考小明设计了如图2甲的车速提醒电路，R为定值电阻，Rv的阻值随车速的变化而改变；当电压表的示数达到某一数值时提醒驾驶员车速过快，需要减速；图2乙是Rv的阻值与车速关系的图象；图2丙是车速从0加速到100km/h过程中，Rv消耗的电功率随电流变化的图象；当压表的示数为9V时，此时车的速度是 ________ km/h。

型号
200GF
额定频率
50Hz
转速
1500r/min
额定电流
400A
额定功率
200kW
效率
80%
充电电压
（V）
充电电流
（A）
充电时长
（min）
充电度数
（kW·h）
充电费用（元）
400
45
24.0
28.80
