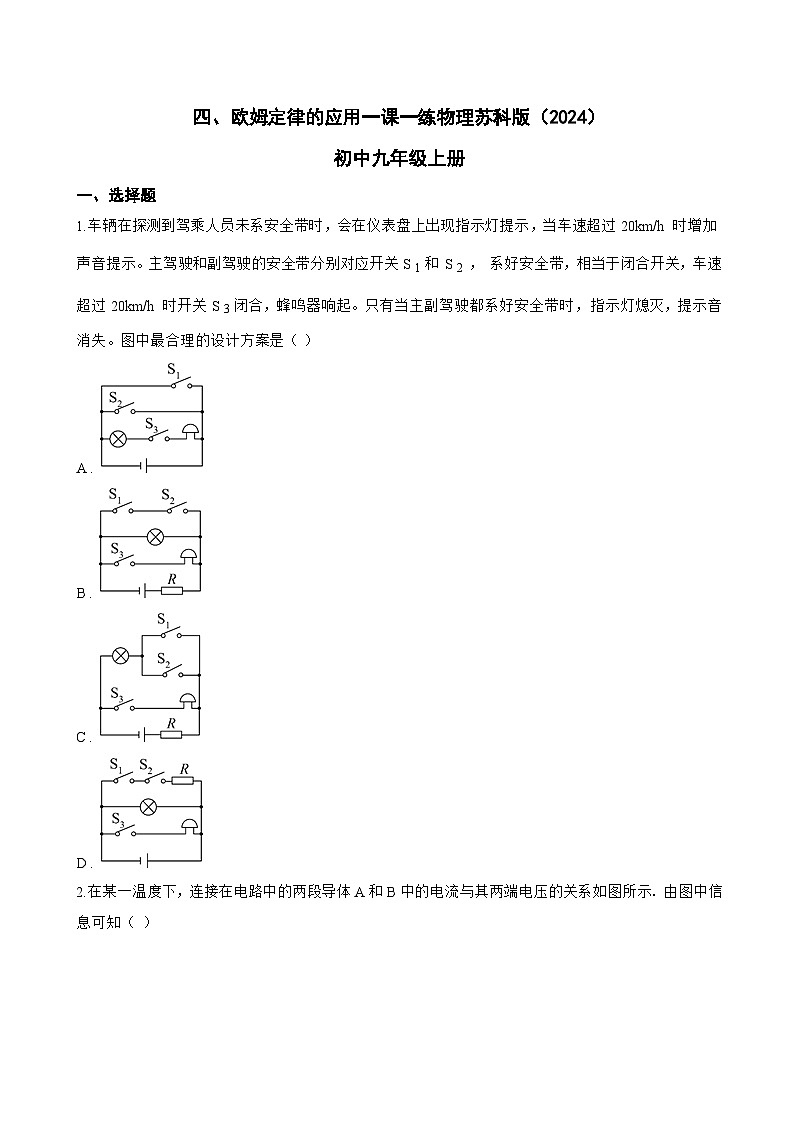

1.车辆在探测到驾乘人员未系安全带时，会在仪表盘上出现指示灯提示，当车速超过 20km/h 时增加声音提示。主驾驶和副驾驶的安全带分别对应开关 S 1和 S 2 ， 系好安全带，相当于闭合开关，车速超过 20km/h 时开关 S 3闭合，蜂鸣器响起。只有当主副驾驶都系好安全带时， 指示灯熄灭，提示音消失。图中最合理的设计方案是（ ）
A .
B .
C .
D .

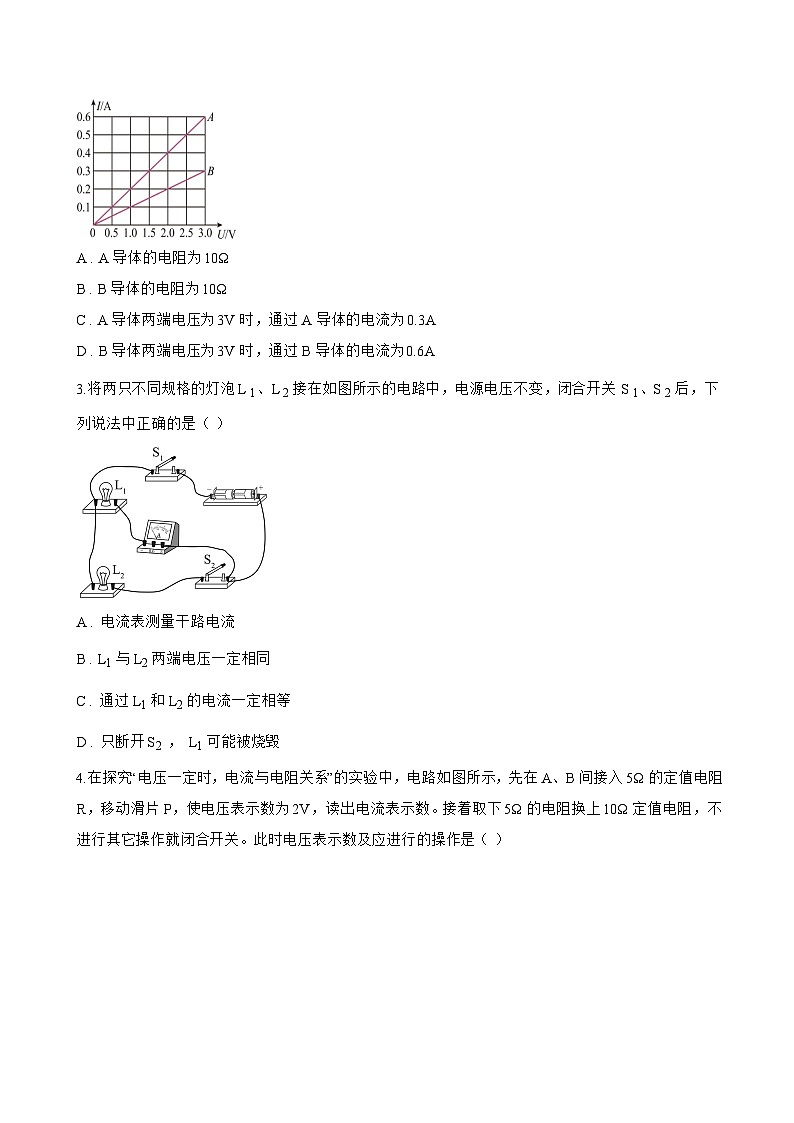

2.在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示．由图中信息可知（ ）
A . A导体的电阻为10Ω
B . B导体的电阻为10Ω
C . A导体两端电压为3V时，通过A导体的电流为0.3A
D . B导体两端电压为3V时，通过B导体的电流为0.6A
3.将两只不同规格的灯泡L 1、L 2接在如图所示的电路中，电源电压不变，闭合开关 S 1、S 2后，下列说法中正确的是（ ）
A . 电流表测量干路电流
B . L1与L2两端电压一定相同
C . 通过L1和L2的电流一定相等
D . 只断开S2 ， L1可能被烧毁

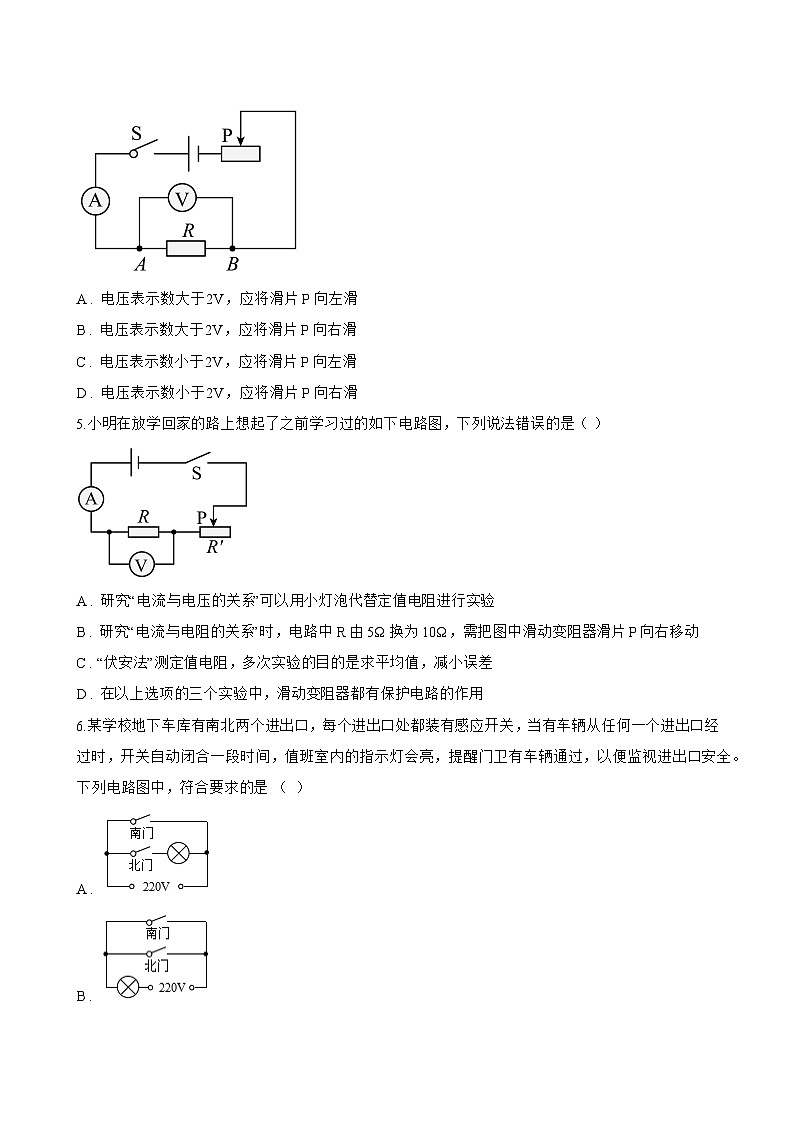

4.在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示，先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数。接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关。此时电压表示数及应进行的操作是（ ）
A . 电压表示数大于2V，应将滑片P向左滑
B . 电压表示数大于2V，应将滑片P向右滑
C . 电压表示数小于2V，应将滑片P向左滑
D . 电压表示数小于2V，应将滑片P向右滑
5.小明在放学回家的路上想起了之前学习过的如下电路图，下列说法错误的是（ ）
A . 研究“电流与电压的关系”可以用小灯泡代替定值电阻进行实验
B . 研究“电流与电阻的关系”时，电路中R由5Ω换为10Ω，需把图中滑动变阻器滑片P向右移动
C . “伏安法”测定值电阻，多次实验的目的是求平均值，减小误差
D . 在以上选项的三个实验中，滑动变阻器都有保护电路的作用
6.某学校地下车库有南北两个进出口，每个进出口处都装有感应开关，当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，提醒门卫有车辆通过，以便监视进出口安全。下列电路图中，符合要求的是 （ ）
A .
B .
C .
D .
7.“寻梦”小组的同学们设计了一台智能体重秤，其电路结构图如图甲所示，电源电压为6V保持不变，定值电阻R 0=200Ω，秤盘（质量不计）下方的电阻R为压敏电阻，其阻值随所受压力大小的变化关系图像如图乙所示。下列说法正确的是（ ）
A . 压敏电阻R所受压力越大，压敏电阻R的阻值越大
B . 站在秤盘中的人的体重越大，电压表的示数越小
C . 当站在秤盘中的人的体重为600N时，电压表的示数为2.4V
D . 当被测者站在秤盘上，体重秤消耗的电功率为0.09W，则被测者的体重为400N
8.微波炉设置了双重保护开关，同时闭合按钮开关 S1和门控开关 S2 ， 微波炉才工作，如果按钮开关 S1断开或门控开关 S2断开，微波炉都不会工作。下列电路设计图符合要求的是（ ）
A .
B .
C .
D .
9.关于实验室用电压表和电流表测小灯泡电阻和小灯泡电功率的两个实验的相同点，下列说法不正确的是（ ）
A . 实验原理相同
B . 实验电路图相同
C . 实验中所测物理量相同
D . 实验器材相同
二、多选题
1.在综合实践活动课上，小龙同学设计了如图所示的模拟调光灯电路。电源电压恒定，R 1为定值电阻。闭合开关S后，将滑动变阻器R 2的滑片P由最右端向左移动，直至灯泡正常发光。此过程中，电流表A的示数由0.2A变为0.5A，电压表V 1的示数由0.5V变为2.5V、电压表V 2（V 2未画出）示数由3.5V变为0.75V。下列说法正确的是（ ）
A . 小灯泡正常发光时的电阻为5Ω
B . 电源电压为4V
C . 电压表V2与滑动变阻器R2并联
D . 若R2的滑片可任意滑动，为了保证灯泡的安全，电路中至少再串联一个1.5Ω的电阻
2.如图甲是灯泡L和电阻R的 I−U图像。将灯泡L和电阻R接入如图乙所示的电路中，只闭合开关 S1时，灯泡L的实际功率为1W。下列说法正确的是（ ）
A . 只闭合开关 S1时，灯泡L的电阻为4Ω
B . 再闭合开关 S2后，电流表的示数增大0. 4A
C . 再闭合开关 S2后，电路的总功率为1. 4W
D . 再闭合开关 S2后，在 1min内电阻R产生的热量为240J
3.图甲所示电路中， R0、R2为定值电阻，电流表、电压表都是理想电表。改变滑动变阻器 R1的滑片位置，电压表 V1、V2和电流表A的示数均要发生变化。两电压表示数随电流表示数的变化图线如图乙所示。则下列判断中正确的是（ ）
A . 电阻 R0为1Ω
B . V2示数变化图线为b
C . 电源电压为12V
D . 滑动变阻器 R1的阻值最大为9Ω
4.现只有一个电源、一个电铃、一个小灯泡、两个开关和若干导线组成电路，只闭合一个开关时铃响灯不亮，只闭合另一个开关时灯亮、铃不响，则开关都闭合时可能出现的情况是（ ）
A . 铃响灯也亮
B . 铃不响灯亮
C . 铃不响灯也不亮且烧坏电源和导线
D . 铃响灯不亮
5.把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V电路中，各电表选择的量程如下图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）｡下列说法正确的是（ ）
A . 在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变小
B . 电路的总功率最大值为10.8W
C . 小灯泡的电功率最小值为0.75W
D . 滑动变阻器允许调节的范围是18Ω~60Ω
6.对一个电路图或者实物图作出全盘分析是初三学生应有的本领，试着分析这个图吧（ ）
A . 电压表测量小灯泡的电压
B . 滑片向B滑动电压表示数变小，灯泡变暗
C . 滑动变阻器和灯泡是并联关系
D . 闭合开关，如果电压表示数接近电源电压，电流表示数为零的话，可能是灯丝烧断
7.假期小明到博物馆参观时，发现许多名贵的古董没有保护罩，直接陈列在展台上，管理员向游客们介绍他们的双重防盗系统，只要有人靠近展台，就会触发隐藏在展台周围踏板下面的开关S 1 ， 报警铃就会响起；只要将古董取走，无论人是否靠近展台，都会触发藏在古董底部的开关S 2 ， 报警铃也会响起．爱动脑筋的小明设计了一些防盗电路，能实现以上功能的电路图为（ ）
A . 踩踏板时S1闭合，取古董时S2闭合
B . 踩踏板时S1闭合，取古董时S2断开
C . 踩踏板时S1断开，取古董时S2断开
D . 踩踏板时S1断开，取古董时S2闭合
三、填空题
1.体育课上进行坐位体前屈体质测试原理如图所示。电源电压恒为6V，R 1为30Ω，电阻丝R 2粗细均匀，总长度为30cm。闭合开关，挡板P在B端时，电流表示数为0.05A；挡板P在A端时，电流表示数不变，当推动挡板P到A端时，电压表示数是 ________ V。国家体质标准中九年级男生坐位体前用成绩大于17.8cm为优秀，若小林进行测试时电压表示数为3V，通过计算可知小林的成绩是 ________ cm。
2.标有6V3W的电灯接在电压为3V的电路中，电灯消耗的功率为 ________ W，若把它接到9V的电源上并使它正常发光，则应串联一个 ________ 欧的电阻．
3.当某导体两端电压是1.5V时，通过它的电流是0.1 A，该导体的电阻是 ________ Ω；当它两端电压为0时，该导体的电阻为 ________ Ω。
4.已知甲、乙两图中 RC=RD=1Ω ， RA=2Ω ， RB=4Ω ， UMN=4V ， 求甲图中EF间的电阻 REF= ________ Ω。乙图中G点处的电流 IG= ________ A。
5.某兴趣小组为了研究火情监视装置，将热敏电阻R t、警示灯L以及电压表和电流表组成如图所示电路，热敏电阻的阻值随温度的升高而减小．闭合开关S后，当火情发生时，电流表的示数 ________ (选填“变大”或“变小”)，警示灯的亮度 ________ (选填“变亮”或“变暗”)．(设电源电压及灯丝电阻不变)
6.有一电烙铁，它的阻值是440Ω，正常工作时的电压为220V，该电烙铁正常工作时的电流为 ________ A．现把它接在380V的电源上，为了能正常工作，应给它串联一个阻值为 ________ Ω 的电阻．
7.把电阻R 1 =5Ω与电阻R 2 =15Ω并联起来接入电路中，流过R 1、R 2的电流之比是 ________ ，R 1、R 2 两端的电压之比是 ________ ．
8.某段金属导体两端电压为6V时，通过该电阻的电流为0.4A，则该电阻的大小为 ________ Ω；当通过该导体的电流为0A时，该电阻的大小为 ________ Ω。
9.在测量额定电压为2.5V小灯泡的电阻实验时，如图所示，实验元件完好，导线连接稳固，闭合开关，灯泡不亮，检查发现电路中电压表和电流表连接错误，此时电压表 ________ （选填“有示数”或“无示数”）；只需要将电压表和电流表 ________ 就成为正确的实验电路。
10.将一个5Ω的电阻和一个20Ω的电阻串联，等效电阻是 ________ Ω；若将它们并联，等效电阻是 ________ 5Ω（填“大于、等于、小于”）．
四、实验探究题
1.在探究“通过导体的电流与电阻的关系”实验中，小明所用的器材有：新干电池两节，5Ω、10Ω、20Ω的定值电阻各一个。
（1） 闭合开关前，变阻器的阻值要调到 ________ ；
（2） 实验中小明将5Ω的电阻接入电路中，连接的电路如图甲所示，闭合开关后， ________ 表无示数。经检查发现有一根导线连接错误，请你在这根导线上打“×”，并用笔画线代替导线画出正确的接法 ________ ；
（3） 改正错误后，闭合开关，调节滑动变阻器滑片至某一位置，电流表示数如图一所示，为 ________ A，将此时滑片的位置标记为M；
（4） 接着将5Ω的电阻换为10Ω，调节滑动变阻器，使电压表示数为 ________ V，读出对应电流表的示数并记录，此时滑片的位置在M的 ________ （选填“左侧”或“右侧”）；
（5） 最后小明换用20Ω的电阻继续进行实验并记录电流表的示数；分析实验数据，可得到的结论是：电压一定时， ________ ；
（6） 小明更换了电源，实验中保持电压表的示数为2V不变，为保证三个定值电阻单独接入电路都能完成实验 ________ V；
（7） 完成上面实验后，小明又利用电源电压恒为6V的电源，一个电阻箱（可以读出阻值的变阻器）测R x的阻值。小灯泡铭牌上标有“3V”字样，请完成下面的实验步骤：
①将电阻箱调至最大值后串联在 ________ （选填“A”或“B”）点，闭合开关S，调节电阻箱电阻，小灯泡正常发光，读出此时电阻箱阻值为5Ω；
②断开开关，将电阻箱改接到另外一点，再闭合开关S， ________ （填“电阻箱阻值不变”或“改变电阻箱的电阻”），读出电压表示数为4V；
③未知电阻Rx的阻值：Rx＝ ________ Ω。
2.小灯泡工作时的电阻会随着温度升高而增大，为测量额定电压为2.0V的小灯泡正常发光时的电阻，某同学用两节干电池、两个电压表、滑动变阻器和阻值为1.0Ω的定值电阻等器材，连接成如图甲所示的电路进行实验。
（1） 正确连接电路，闭合开关前，应将滑动变阻器的滑片滑到最 ________ （选填“左”或“右”）端；
（2） 闭合开关，调节滑动变阻器，发现灯泡始终不亮，两个电压表示数相等且不为零，若电路中只有一处故障，则故障可能是 ________ ；
（3） 排除故障后，闭合开关，调节滑动变阻器，使一个电压表的示数达到2.0V，另一个电压表的示数如图乙所示，则小灯泡正常发光时的电阻为 ________ Ω；
（4） 将直接与灯泡并联的电压表示数记为U 1 ， 另一电压表示数记为U 2 ， 当滑动变阻器的滑片从最右端向最左端移动的过程中，以下U 2与U 1的变化关系图像可能是 ________ 。（选填序号）
3.请你和小新一起完成“伏安法测电阻”的实验。选用的器材有：电源、电压表、电流表、定值电阻、滑动变阻器、开关和若干导线。
（1） 在图甲中，以笔画线代替导线将滑动变阻器连入电路中 ________ (要求滑片向左滑动时，滑动变阻器接入阻值变大)。
（2） 连好接电路后，小新刚一“试触”就发现电流表指针迅速摆到最大位置，其原因能是(至少填两种)：① ________ ：② ________ 。
（3） 实验过程中，当电压表的示数如图乙所示，电流表的示数为0.3A， 此时待测电阻的阻值为 ________ Ω：
（4） 善于探究的你发现用图丙所示方法也能测出R的阻值(滑动变阻器的最大阻值为Rp)， 测量步骤如下：
①将滑动变阻器滑片P滑到A端，闭合开关 S， 读出电压表的示数U1；
②将滑动变阻器滑片P滑到 ________ ，闭合开关S， 读出电压表的示数U2：
③被测电阻 R= ________ (用物理量符号表示)。
五、计算题
1.某品牌多功能电火锅的简化电路原理图如图所示，电火锅的额定电压是 220V， R1和 R2均为电热丝，通过开关 S1、S2能实现低、中、高三个加热档位的转换。 处于高温挡时，电火锅的功率为1320W；处于中温挡时，电火锅的功率为 880W。求∶
（1）电火锅处于高温挡正常工作时的总电流；
（2）R2 的阻值；
（3）电火锅处于低温挡正常工作30min所消耗的电能。
2.电子秤的应用在我们日常生活中已经十分普遍，下如图所示，是某位同学利用电压表设计的一个简易电子秤示意图。其中，电源的电压为3V，V是电压表（也是电子秤的示数表盘），R 0是阻值为6Ω的定值电阻，R是一根长为4cm阻值为12Ω的均匀电阻丝（单位长度的电阻丝的阻值相等），P是与弹簧C连接在一起的金属滑片，弹簧所受压力F与压缩量 △L的关系如下表所示。在不称量重物时，滑片P刚好位于电阻丝R的最上端a处，弹簧处于自然状态。滑片、弹簧的电阻均不计，塑料盘和金属板的重力不计，g=10N/kg。当开关S闭合后，则
（1）该电子秤工作时的电功率是多少？
（2）当电压表的示数为1V时，所称重物的质量是多少？
3.某课外活动小组的同学设计了一个用电压表示数的变化来反映环境温度变化的电路，如图甲所示。电源电压为6V不变，R 0是定值电阻阻值为20Ω，R 1是热敏电阻，R 1阻值随温度变化的图像如图乙所示。闭合开关S后，求：
（1） 当电压表示数为3V时，电路中的电流多大；
（2） 当电压表示数为2V时，环境温度为多少℃；
（3） 如果将 R0、 R1并联接在该电源上，测得干路中的电流为0.6A，请计算此时的环境温度。
六、综合题
1.常用的呼气式酒精测试仪有两种：一种是“燃料电池型”，利用酒精与电池内的化学物质发生反应产生电压，其工作电路如图甲，燃料电池两端的电压与进入电池的酒精浓度关系如图乙；另一种是“气敏电阻型”，其工作电路如图丙，电源电压为9V， R1是阻值为25Ω的定值电阻， R2是气敏电阻，其阻值与酒精浓度的关系如图丁，酒精浓度（n）表示每100mL呼出气体中酒精的含量。
（1） 燃料电池两端的电压与进入电池的酒精浓度成 ________ ；使用“燃料电池型”测试仪，已知 Rp的阻值为20Ω，电流表显示酒精浓度，则电流表 ________ A的刻度线应标40mg/100mL。
（2） 使用“气敏电阻型”测试仪时，驾驶员呼出的酒精浓度越大，电压表示数 ________ 。当电压表的示数为3V时，被测试驾驶员 ________ 驾车（选填“正常”、“饮酒”或“醉酒”）；
2.中国移动5G智能机器人如图甲所示，运用到校园环境监测中，进行红外智能测温以及校园消毒。智能机器人配备了5台高清摄像头和红外热成像测温仪，能够在5m范围内同时扫描多达10人的体温，如果检测到体温异常，机器人会向相关人员自动发送警报。机器人当剩余电量减为电池容量的 20%时，会主动寻找充电器充电。如表为某智能机器人的部分参数。
（1）该机器人仅执行消杀任务，以正常工作状态行进，充满电后最多可连续工作 ________ h；
（2）小明设计了如图乙的模拟智能测温报警电路，电源电压为25V，报警器（电阻不计）通过的电流达到或超过25mA时就会报警，滑动变阻器的最大阻值为 600Ω ， 电阻箱最大阻值为 999Ω ， 热敏电阻 RT其阻值随温度T的变化关系如图丙所示。
要求：当所测温度达到或超过37℃时，系统报警，按照下列步骤调试电路：
a．电路接通前，应先将滑动变阻器滑片置于b端，再将电阻箱调到 ________ Ω；
b．将开关S向C端闭合，移动滑动变阻器的滑片，直至 ________ ；
c．保持滑动变阻器滑片位置不变，将开关S向另一端闭合，报警系统即可正常使用。
（3）用上面已调试好的报警电路进行测温，测得某学生的体温为38℃，此时该电路中的电流是 ________ mA（四舍五入，保留一位小数）。

3.2025年被称为我国“体重管理年”，小刘同学为帮助大家加强体重管理，设计了一台由电流表改装的可设置语音提示的体重计，A、B为语音提示器，大家可以根据自身情况设置语音提示，如图甲所示。当控制电路中电流 I≥0.2A时，衔铁被电磁铁吸附，断开A接通B，控制电路的电源电压为7.2V，滑动变阻器 R0的最大阻值为 20Ω ， R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电表量程为0~0.6A，踏板重力不计，g取 10N/kg。
（1） 压敏电阻R的阻值随着压力的增大而 ________ （选填“增大”或“减小”）。
（2） 控制电路中，开关S闭合时，电磁铁的上端是 ________ 极（选填“N”或“S”）。
（3） 小刘同学想将触发B的最小质量设置为50kg，应调节滑动变阻器 R0的阻值为 ________ Ω。
（4） 能触发B的最小质量是 ________ kg。
4.小明同学在初三物理创新实验大赛中设计了一个电子量角器。如图甲所示，把同种材料制成的粗细均匀的电阻丝AB弯成半圆形，O为圆心，OP为能够绕圆心O转动的金属滑片（OP的阻值忽略不计），P与AB接触良好。如图乙所示，A为电流表（量程为0~0.6A、内阻不计），R 0为保护电阻，理想电源电U=6V不变。备用滑动变阻器两个：R 1（15Ω 1A）、R 2（30Ω 0.6A），选择合适的滑动变阻器连人M、N两接线柱，把电子量角器A、O两个接线柱分别与E、F相接，将电流表表盘重标数据后可以从电流表上直接读出OP的旋转角度。请完成以下内容：
(1)用导线连接M、N，将A、O分别与E、F相接，闭合开关。当P滑到A处时，电流表示数为0.5A；当P滑到B处时，电流表示数为0.2A。由此可知保护电阻R0= ________ Ω；
(2)小明希望将0°刻度线标在电流表“0.2A”刻度处，那么他应该选择的滑动变阻器是 ________ （选填“R1”、“R2”或“R1或R2均可”）。按此要求接好电路并将滑动变阻器滑片调到要求位置，闭合开关。当被测量角度为75°时，电流表的示数应该为 ________ A；
(3)即使电源电压未知，R0和电阻丝AB材料的电阻也不知道。小明也能通过图乙电路中电流表示数I转换为所测角度θ，即∠AOP。他提炼出了一个“校准——测量——计算”的标准实验流程：
①校准：将滑动变阻器调到适当阻值后接入电路，将A、O分别与E、F相接，闭合开关，将电子量角器的滑片P滑到A处，记下此时电流表的示数为I1；保持滑动变阻器连入电路的阻值不变，将滑片P滑到B处，记下此时电流表的示数为I2；
②测量：拨动电子量角器的滑片P使∠AOP与被测角重合，记下此时电流表的示数为I3；③利用测得物理量I1、I2、I3根据，写出表达式θ= ________ 计算结果。
弹压缩量 △L/cm
1
2
3
4
弹簧受到的压力F/N
10
20
30
40
酒精含量
酒驾认定标准
n
