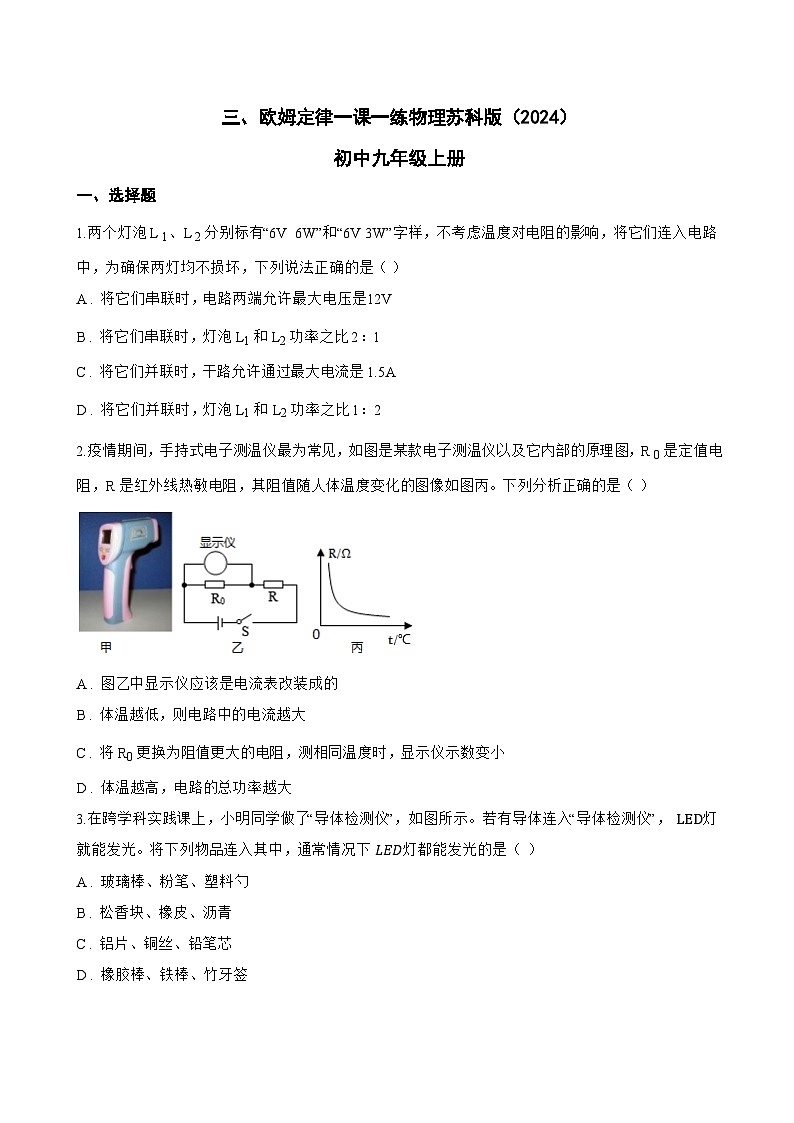

1.两个灯泡L 1、L 2分别标有“6V 6W”和“6V 3W”字样，不考虑温度对电阻的影响，将它们连入电路中，为确保两灯均不损坏，下列说法正确的是（ ）
A . 将它们串联时，电路两端允许最大电压是12V
B . 将它们串联时，灯泡L1和L2功率之比2：1
C . 将它们并联时，干路允许通过最大电流是1.5A
D . 将它们并联时，灯泡L1和L2功率之比1：2
2.疫情期间，手持式电子测温仪最为常见，如图是某款电子测温仪以及它内部的原理图，R 0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图像如图丙。下列分析正确的是（ ）
A . 图乙中显示仪应该是电流表改装成的
B . 体温越低，则电路中的电流越大
C . 将R0更换为阻值更大的电阻，测相同温度时，显示仪示数变小
D . 体温越高，电路的总功率越大
3.在跨学科实践课上，小明同学做了“导体检测仪”，如图所示。若有导体连入“导体检测仪”， LED灯就能发光。将下列物品连入其中，通常情况下 LED灯都能发光的是（ ）
A . 玻璃棒、粉笔、塑料勺
B . 松香块、橡皮、沥青
C . 铝片、铜丝、铅笔芯
D . 橡胶棒、铁棒、竹牙签

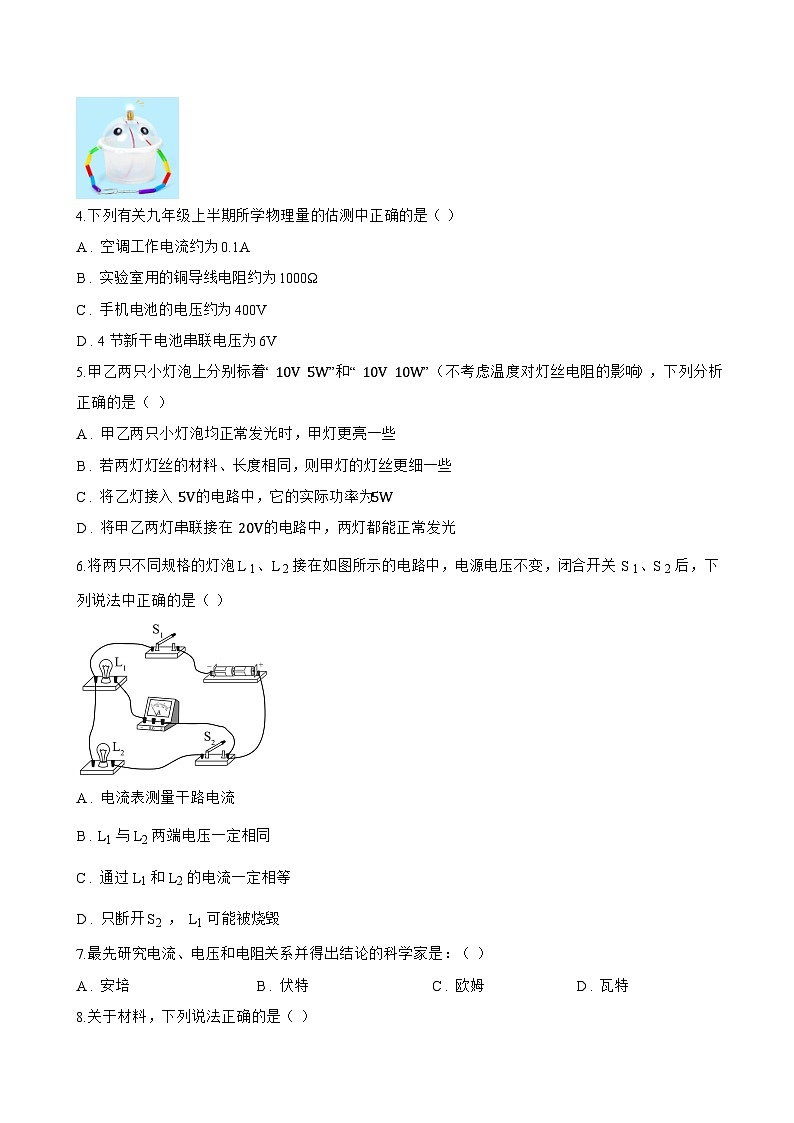

4.下列有关九年级上半期所学物理量的估测中正确的是（ ）
A . 空调工作电流约为0.1A
B . 实验室用的铜导线电阻约为1000Ω
C . 手机电池的电压约为400V
D . 4节新干电池串联电压为6V
5.甲乙两只小灯泡上分别标着“ 10V 5W”和“ 10V 10W”（不考虑温度对灯丝电阻的影响），下列分析正确的是（ ）
A . 甲乙两只小灯泡均正常发光时，甲灯更亮一些
B . 若两灯灯丝的材料、长度相同，则甲灯的灯丝更细一些
C . 将乙灯接入 5V的电路中，它的实际功率为5W
D . 将甲乙两灯串联接在 20V的电路中，两灯都能正常发光
6.将两只不同规格的灯泡L 1、L 2接在如图所示的电路中，电源电压不变，闭合开关 S 1、S 2后，下列说法中正确的是（ ）
A . 电流表测量干路电流
B . L1与L2两端电压一定相同
C . 通过L1和L2的电流一定相等
D . 只断开S2 ， L1可能被烧毁
7.最先研究电流、电压和电阻关系并得出结论的科学家是：（ ）
A . 安培 B . 伏特 C . 欧姆 D . 瓦特
8.关于材料，下列说法正确的是（ ）
A . 指南针是磁性材料制成的，指向地理南极附近的那端叫南极
B . 避雷针是用绝缘体材料制成的
C . 电热丝是用超导体材料制成的
D . 家中的宽带光纤线主要是由铜导线制成的
二、多选题

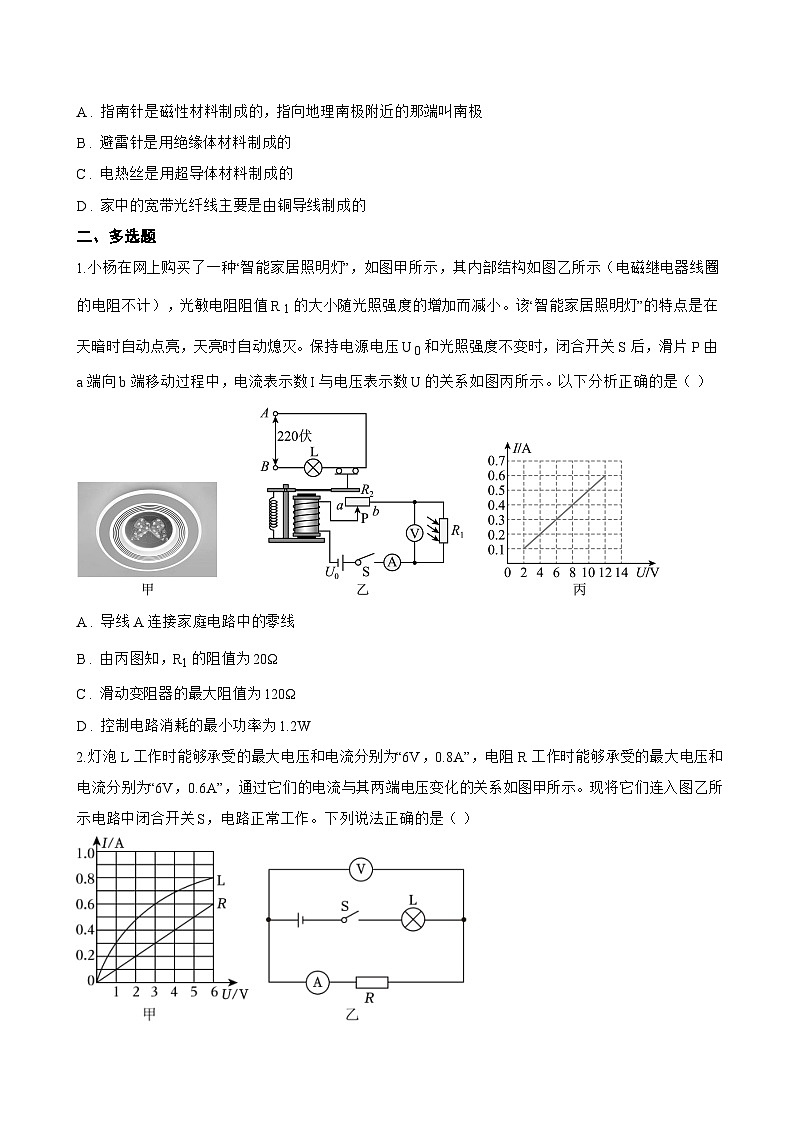

1.小杨在网上购买了一种“智能家居照明灯”，如图甲所示，其内部结构如图乙所示（电磁继电器线圈的电阻不计），光敏电阻阻值R 1的大小随光照强度的增加而减小。该“智能家居照明灯”的特点是在天暗时自动点亮，天亮时自动熄灭。保持电源电压U 0和光照强度不变时，闭合开关S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图丙所示。以下分析正确的是（ ）
A . 导线A连接家庭电路中的零线
B . 由丙图知，R1的阻值为20Ω
C . 滑动变阻器的最大阻值为120Ω
D . 控制电路消耗的最小功率为1.2W
2.灯泡L工作时能够承受的最大电压和电流分别为“6V，0.8A”，电阻R工作时能够承受的最大电压和电流分别为“6V，0.6A”，通过它们的电流与其两端电压变化的关系如图甲所示。现将它们连入图乙所示电路中闭合开关S，电路正常工作。下列说法正确的是（ ）
A . 灯泡的电阻随其两端电压的增大而减小
B . 为了电路安全，电源电压最大值为9V
C . 当电压表示数为3V时，电流表示数为0.6A
D . 若电源电压为4V，则通过灯泡的电流为0.3A
3.测温棚内的自动测温装置除测量体温外还能记录通过的人数。如图所示， R0为定值电阻，R是光敏电阻，电源电压为3V。闭合开关S，无人通过时，电压表示数为2.5V，有人通过时，挡住入射到光敏电阻上的光，光敏电阻阻值变为10Ω，电压表示数变为2V，装置计数一次。下列说法正确的是（ ）
A . 有人通过，R的电流变小
B . 有人通过，电路总功率变大
C . 无人通过，R的阻值为25Ω
D . 无人通过， R0的功率为0.2W
4.图甲所示是小明的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V，闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U关系图像如图乙所示（电阻丝AB的阻值不随温度变化），下面说法中正确的是（ ）

A . 电阻丝AB的阻值为9Ω
B . 小灯泡的最小功率为0.75W
C . 电路中的最大功率是6W
D . P从A端滑到B端的过程中，电压表示数变大
5.有一个阻值R x已看不清的电阻器，现要测出它的电阻值．某同学用现有的器材：电压表和电流表各一只，已知阻值的电阻R 0一只、电池组一个、开关两个、导线若干条，连接成图所示的四个电路，其中能测出阻值R x的是（ ）
A .
B .
C .
D .
6.关于以下各图所示的事例中，其分析正确的是（ ）

A . 图甲中，司南之杓，投之于地，其柢指南，说明地磁场是真实存在的
B . 图乙中，将铅笔芯右端的夹子B向A靠近，灯泡亮度变大，说明电阻与长度有关
C . 图丙中，用发声的音叉接触水面，水花四溅，说明声音是由物体振动产生的
D . 图丁中，相同质量的水和煤油加热相同时间，煤油升温快说明吸热能力强
7.图甲中R 0为定值电阻，电源电压保持不变。滑动变阻器R 1标有“20Ω，1A”字样，电流表量程0～0.6A，灯泡L的额定电流是0.5A。当开关S 1、S 2都断开或都闭合两种情况中，移动滑片P（所有元件都安全）得到了两次电流表示数与R 1阻值变化关系的图像（如图乙所示），灯泡在工作时正常发光。下列说法中正确的是（ ）

A . 电源电压为4V
B . R0的阻值为20Ω
C . 灯泡L的额定功率为3W
D . 开关都断开与都闭合时，电路最大功率之比为6∶11
三、填空题
1.两个标有“5Ω 1A“和“10Ω 0.6A”的定值电阻，将它们串联起来电源电压最多为 ________ V；若将它们并联时干路电流最大是 ________ A。
2.在玻璃、酱油、铁、水银中，属于绝缘材料的是 ________ ，在输电导线、发电机线圈、电炉丝中，不能用超导材料制作的是 ________ ．
3.某兴趣小组为了研究火情监视装置，将热敏电阻R t、警示灯L以及电压表和电流表组成如图所示电路，热敏电阻的阻值随温度的升高而减小．闭合开关S后，当火情发生时，电流表的示数 ________ (选填“变大”或“变小”)，警示灯的亮度 ________ (选填“变亮”或“变暗”)．(设电源电压及灯丝电阻不变)
4.如图为灯泡L和定值电阻R的 I−U图， ________ （选填“a”或“b”）是灯泡L的图像，若将灯泡L和电阻R串联在电源电压为9V的电路中时，其电流是 ________ A。
5.条形码扫描器中的光敏二极管是采用 ________ 材料制成的；用铜来作导线是因为铜具有良好的 ________ 性；房间里插一束百合花，香味弥漫整个房间，这是一种 ________ 现象．
6.小灯泡的I-U图象如图甲所示，将它与定值电阻R接入图乙所示的电路中。闭合开关S 1、S 2时，电流表的示数为0.25A，则电源电压为 ________ V；断开开关S 2 ， 电流表的示数为0.2A，电阻R的阻值为 ________ Ω。
7.在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示．由图可知，元件甲的电阻是 ________ Ω，将元件甲、乙串联后接在电压为3 V的电源两端，则元件乙两端的电压是 ________ V。
8.学校教室有三组共9盏相同的白炽灯并联连接成的灯带，由一个开关控制。9盏灯中有1盏灯突然不亮了，另8盏正常发光，已知家庭电路电压为220V，每只白炽灯工作时电阻为2200Ω，则此时通过开关的电流为 ________ A，不亮的那1盏灯可能发生了 ________ （选填“短路”或“开路”）。
9.电阻是导体对电流的 ________ ，滑动变阻器的原理是改变电阻丝 ________ 来改变接入电路的电阻．
10.如图，闭合开关，将滑片向 ________ （选填“左”或“右”）端移动时发现灯泡变暗，则电路的总功率 ________ （选填“变大”“变小”或“不变”）。
四、实验探究题
1.小亮做“测小灯泡电阻”的实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线。
（1） 在图甲中请你用笔画线代替导线，将实验电路连接完整；
（2） 小亮连接电路时，刚接好最后一根线，就发现小灯泡发光了，产生这一现象的原因是 ________ ；
（3） 在改正(2)的错误后，在实验开始前应将滑动变阻器的滑片先调到甲图所示的最 ________ 端（选填“左”或“右”）。
（4） 小亮滑动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制了如图乙所示的U-I图象，根据图象提供的信息，小灯泡正常工作时的电阻约为 ________ Ω；
（5） 完成上述实验后，小亮进一步思考，只用一只仪表结合已知最大阻值为R 滑的滑动变阻器，在不超过2.5V恒定的电源电压下，不考虑温度对电阻的影响，能否测出小灯泡的阻值呢？于是他设计了两种情况的电路如图丙、丁所示。其步骤如下：
A．在丙图中将滑动变阻器滑片滑到a端，记下电压表示数Ua ， 再滑到b端记下电压表示数Ub。
B．小亮通过这两个数据和R滑可计算出灯泡电阻R灯1 ， 其表达式为R灯1＝ ________ ；
C．在丁图中将滑动变阻器滑片滑到a端，记下电流表示数Ia ， 再滑到b端记下电流表示数Ib。
D．小亮通过这两个数据和R滑也可计算出灯泡的电阻R灯2 ， 其表达式为R灯2＝ ________ 。
2.在“用电压表和电流表测电阻”的实验中，实验电路如图所示， Rx是未知阻值的定值电阻。
（1） 闭合开关后，发现电流表无示数，电压表有示数且示数接近3V，则电路故障可能是（ ）
A . 滑动变阻器短路
B . 滑动变阻器断路
C . Rx短路
D . Rx断路
（2） 排除故障后，继续完成实验。实验时应多测几组数据，目的是 ________ 。
（3） 利用图中的实验器材，下列探究实验不能完成的是（ ）
A . 探究电流与电压的关系
B . 探究电流与电阻的关系
C . 探究串联电路的电流规律
D . 探究串联电路的电压规律
五、计算题
1.每年进入汛期，多地会发生强降雨，导致河流水位上涨。科技小组设计了一个监测水位的装置如图甲所示，R 0为定值电阻，R 滑是竖直放置的起滑动变阻器作用的电阻装置（最大阻值40Ω），浮子可带动金属滑杆AP（即滑动变阻器滑片）竖直上下移动，当电流表的示数达到某一数值时，提醒小组成员水位达到警戒值。R 滑接入电路的阻值R随水位的变化关系如图乙所示，与之对应的电压表与电流表示数变化关系如图丙所示。求：
（1） 定值电阻R 0；
（2） 该电路工作时总功率最小值；
（3） 当水位达到警戒水位时，电压表的示数。
2.小孟在实验室设计了一款测量物体重力的装置，其示意图如图甲，物体放在有弹簧支撑的托盘上，弹簧底部固定，该装置可以通过电表示数转换测出重力大小.图乙是变阻器接入电路中的阻值. RP与被测物体重力 G的关系图像.电源电压恒为24 V，定值电阻 R0为30 Ω，电流表测量范围为0~0.6A，电压表测量范围为0~15 V，变阻器标有“50Ω 1A”.
（1） 闭合开关S，当电流表示数I=0.4A时，求物体的重力 G.
（2） 在保证电路各元件安全的情况下，求Rp的变化范围.
3.某学校的物理活动小组利用电流表或电压表制作了一个简易电子秤。图甲是小红设计的电子秤原理图，其中E为新的干电池（2节）；A是电流表（电子秤示数表盘）；R 0是定值电阻（5Ω）；R是一根长为6cm阻值为15Ω的均匀电阻丝。c是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示。塑料盘的重力不计，g取10N/kg，制作时，调整弹簧的长度，使之不称重时滑片P刚好在电阻丝的a端。
（1）该电子秤的最大称量是多少千克？
（2）该电子秤正常使用过程中，电流表示数的范围？
（3）当电流表的指针指在0.3A处时，所称重物的重力是多少？
4.小明在乘飞机时了解到，商务舱乘客的免费托运行李限重 30kg ， 而经济舱的乘客允许携带更轻的免费托运行李。如图是小明设计的模拟飞机行李超重的报警装置，杠杆 OP始终处于水平位置，电源电压恒为 15V ， R0是阻值为 6Ω的定值电阻， Rx是力敏电阻，它的阻值随压力变化的关系如表；当电压表的示数 U0大于或等于 3V时，电路外的检测装置会自动报警。（取 g=10N/kg）求：
（1）商务舱的乘客可以携带免费托运行李的最大重力为多少 N？
（2）小明把检测装置恰好报警时的电学物理量标在如图中，请帮他计算此时 Rx的电阻为多少 Ω？
（3）如图杠杆上有两个行李托盘，A、B是杠杆上的两个承重点，已知PB=0.6m，OA=0.9m，小明闭合开关，将 30kg的模拟行李放在某一个托盘上时，检测装置恰好报警，当他将模拟经济舱乘客的行李放在另一个托盘上时，检测装置也恰好报警，模拟经济舱乘客的行李限重为多少 kg？（杠杆、支架及托盘的重力均忽略不计）
（4）小明在某次检修装置时对电源进行了更换，更换电源后发现商务舱的乘客所放行车达 20kg时就开始报警了。求没更换电源前电路最大总电功率 P1与更换电源后电路最大总电功率 P2之比。
六、综合题
1.小李同学根据教材的建议，用3Ω、6Ω、12Ω的定值电阻各一个，制作了一个电路“黑箱”，内部结构如图甲所示．a、b、c、d为四条引线的接线柱．为了确定R 1、R 2、R 3的阻值，小王连接了图乙所示的部分电路，其中电源电压保持不变，约为3v，电流表量程为0.6A，
（1） 小王将f与a相连，e与b相连，正要闭合开关，小李阻止了他．请通过计算、分析，说明小李为什么要阻止小王．
（2） 小王保持f与a相连，将e改为与c相连，闭合开关S，电流表示数为I ac；断开S保持f与a相连，将e改为与d相连，闭合S，电流表示数为I ad；小王发现．I ac=2I ad ． 请通过计算、推理确定R 1、R 2、R 3的阻值．
（3） 在图甲所示的电路中．若将a、c用导线相连，在a、b间接入电压为U的电源，电路消耗的总功串为P 总1；若改为将a，d用导线相连，在a、b间仍接入电压为U的同一电源，电路消耗的总功串为P 总2 ， 则P 总1：P 总2= ________ ．
2.如图甲是一种传统的预热式电热水器，其部分参数如表1所示，如图乙是另一种即热式电热水器，其部分参数如表2所示。即热式电热水器较传统的热水器的优点在于：它没有储水箱，体积小巧，即开即热，不开不加热，节能且加热效率高。试完成：
表一：
表二：
（1）电热水器都是利用了电流的 ________ 效应；
（2）预热式电热水器水箱装满水后，至少需要通电加热 ________ s，可以将这些水由30℃加热至52℃；（不计热量损失）
（3）小聪家能安装这种即热式电热水器，请你根据掌握的物理知识判断他家的电能表是下面哪个 ________ （以下是电能表的规格）；
A.“220V ；40A” B.“220V； 30A”
C.“220V； 25A” D.“220V； 20A”
（4）小聪查阅到所谓“防电墙技术”是指在电热水器电路和外壳之间加一个阻值高达1×106Ω的隔离电阻，即便在异常漏电情况下，电流依次经防电墙和人体流入大地，也可保证人体可能承受的电压低于12V的人体绝对安全电压。请你利用所学知识计算漏电的时候U人＝ ________ V，小于12V，所以防电墙技术能保证人的安全。（人体电阻按照1000Ω来计算）
3.【从生活走向物理】佛山市举行50公里徒步活动，得到广大市民的支持和参与，根据相应情境，完成下面小题。
（1） 工作人员用扩音器指挥人群，扩音器的作用是增大声音的（ ）
A . 音调 B . 响度 C . 音色 D . 频率
（2） 徒步者从多个角度都能看到不发光的宣传标语，是因为光在宣传标语表面发生了（ ）
A . 漫反射 B . 镜面反射 C . 直线传播 D . 折射
（3） 徒步者经过一处小吃摊，摊主将白糖放入锅中加热来制作糖葫芦，白糖由固态变为液态，这一物态变化过程属于（ ）
A . 熔化 B . 凝固 C . 汽化 D . 液化
（4） 如图所示，徒步者所带500mL矿泉水瓶的高度最接近（ ）
A . 25mm B . 25cm C . 25dm D . 25m
（5） 徒步者看见一位妈妈在水平草地上用力推小车，使小车匀速前进，如图所示，下列说法 不正确的是（ ）
A . 草地对小车的支持力竖直向上
B . 草地对小车的摩擦力水平向左
C . 妈妈对小车的推力等于小车对妈妈的推力
D . 小车对草地的压力大于草地对小车的支持力
（6） 徒步者用手机拍摄沿途美景，手机里芯片处理器的核心材料是（ ）
A . 导体 B . 超导体 C . 半导体 D . 绝缘体
（7） 小明徒步过程中坐在休息点休息了5min，下列能表示他在5min内运动状态的图像是（ ）
A .
B .
C .
D .
压力F/N
50
100
150
200
250
300
阻值Rx/Ω
50
30
24
20
17
16
产品名称
×××
产品型号
×××
容量
60L
额定频率
50Hz
额定电压
220V
额定压力
0.8MPa
额定功率
2200w
防水等级
IPX4
产品名称
×××
产品型号
×××
额定功率
7500W
额定压力
0.6MPa
额定电压
220V
防水等级
IPX4
额定频率
50Hz
调温范围
35~55℃
